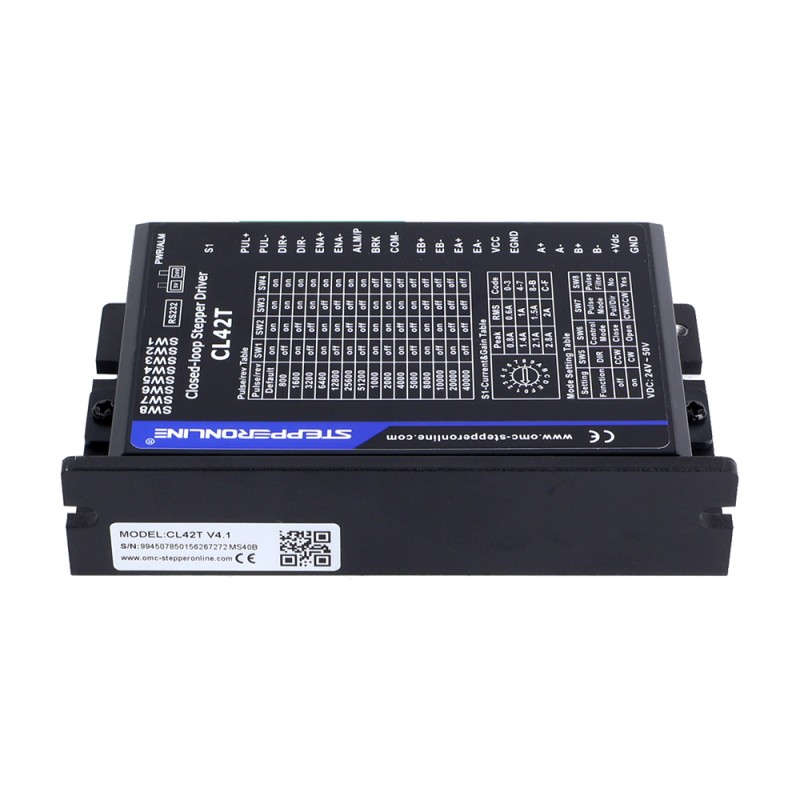

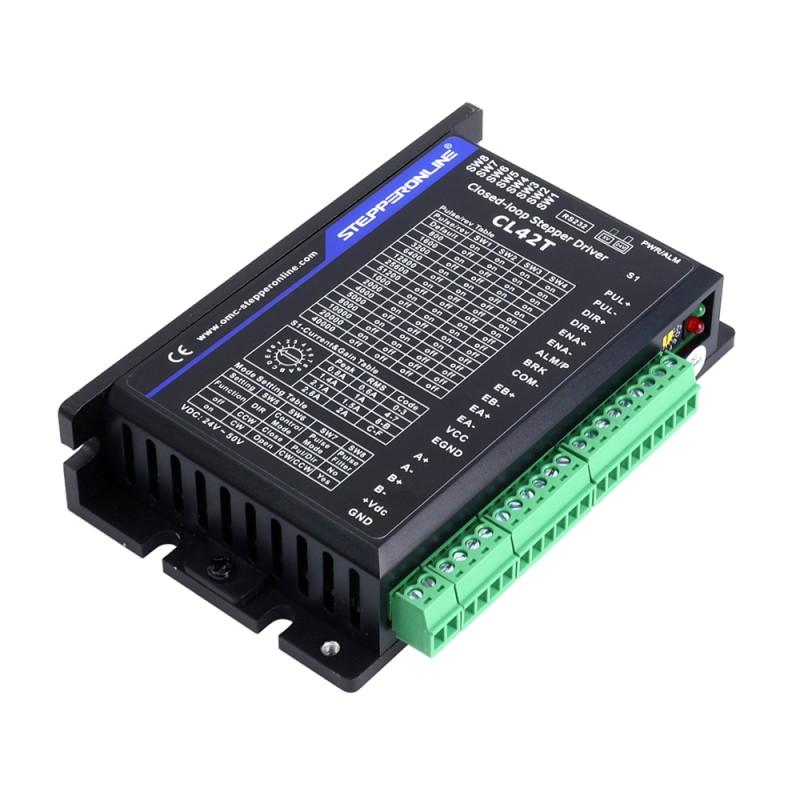

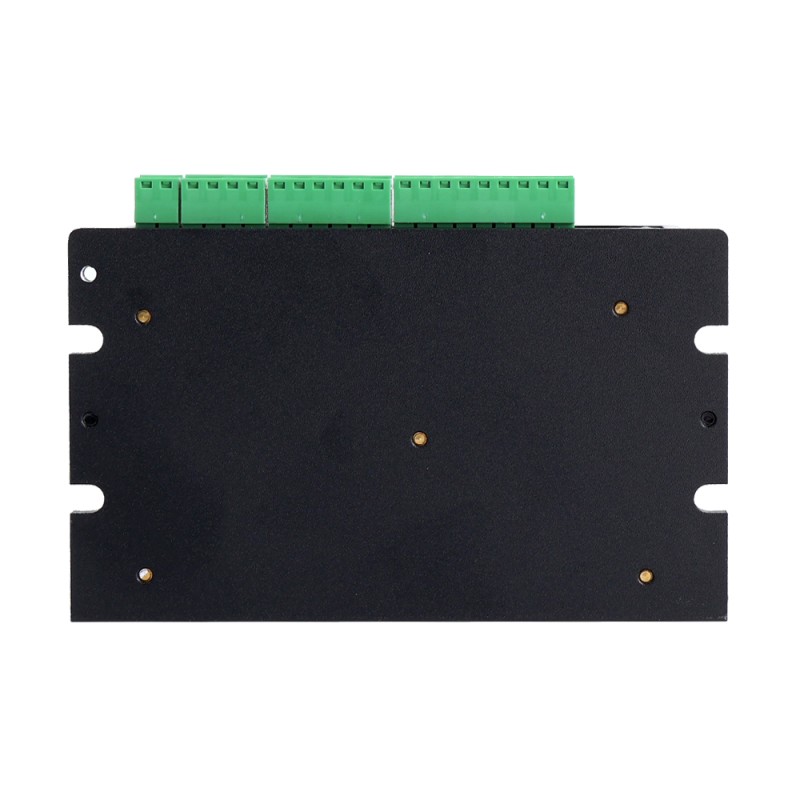

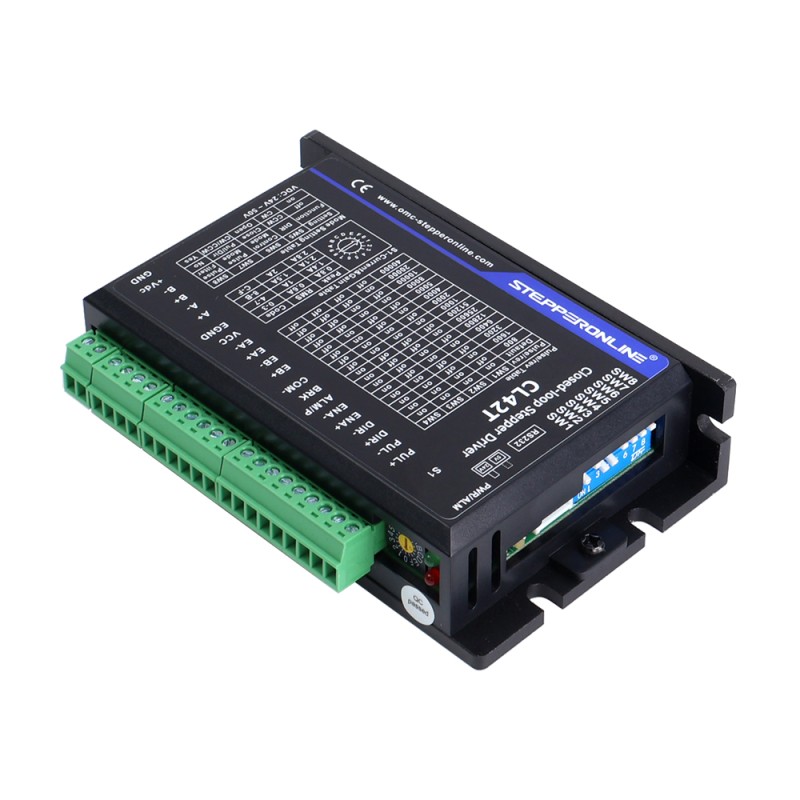

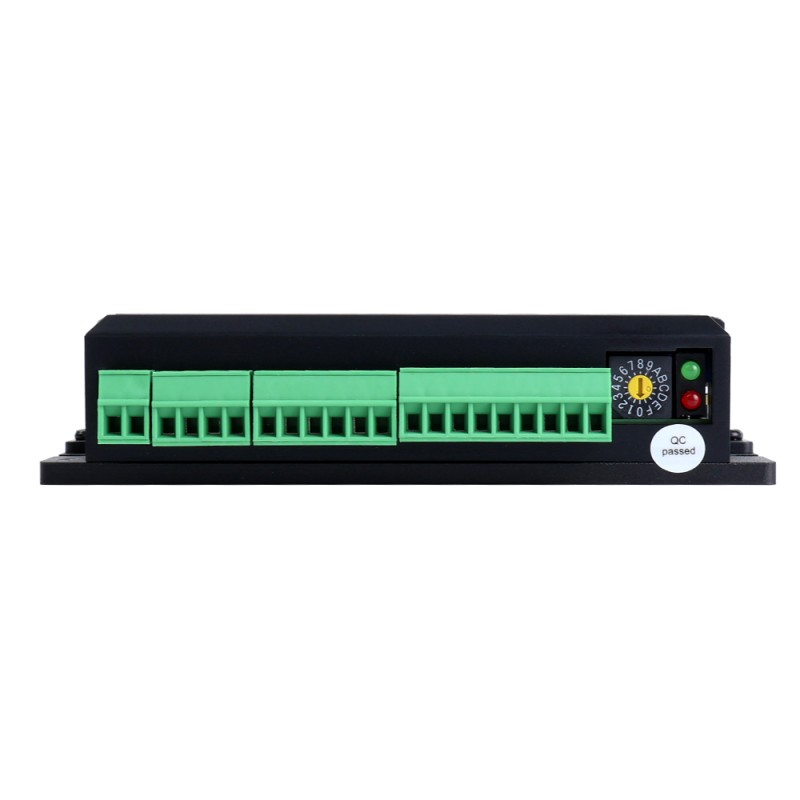

Closed Loop Stepper Driver V4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 Stepper Motor

CL42T-V41 is een closed loop stappenmotor driver ontworpen om het verlies van stap probleem op te lossen in open lus stappenmotor controlesystemen, waardoor de betrouwbaarheid van het systeem tegen minimale kosten te verhogen. Het implementeert geavanceerde controle-algoritme van op basis van haar tientallen jaren ervaring in stappenmotor en servobesturingen. De CL42T is zeer betrouwbaar en betaalbaar en presteert uitstekend in vele industriële toepassingen zoals CNC, medisch, elektronica, verpakking... De CL42T kan 2-fase NEMA11, 14 en 17 stappenmotoren met incrementele encoders voeden(Encoderresolutie moet 1000-lijn zijn). Vergeleken met traditionele open lus stepper systemen, kan een CL42T aangenomen closed loop stap systeem te elimineren potentieel verlies van stap, real-time correctie van de positie fout, en hoeft niet koppel reservering (100% koppel implementatie). Ook kan het vermogen van de aangedreven stappenmotor met verminderde verwarming, minder lawaai, lage trillingen ...

Belangrijkste kenmerken

• Geen verlies van stap
• Geen koppelreservering
• Geen tuning voor eenvoudige instelling
• Max 200KHz ingangsfrequentie
• Geen jagen of doorschieten
• Weinig ruis en trillingen, soepele beweging
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Beveiligingen voor overspanning, overstroom en positievolgende fout
• 15 microstappen van 800-51.200 via DIP-schakelaars of 200-51.200 via software (verhogen met 200)
• Standaard ondersteunt het een encoder met een resolutie van 1000PPR, maar u kunt ook elke resolutie tussen 0-5000PPR aanpassen


Elektrische specificaties

• Piekstroom uitgang: 0~3A
• Ingangsspanning: +24~48VDC (typisch 24VDC)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• Puls Ingangsfrequentie: 0~200kHz
• Pulsbreedte: 2.5μS
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 0℃ - 50℃
• Trillingen: 10-50Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.220g (7.76oz)

Verpakkingslijst

• 1 x CL42T-V41: Closed Loop Stepper Driver V4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 stappenmotor
• 1 x CABLE-PC-1: RS232-kabel voor driver
