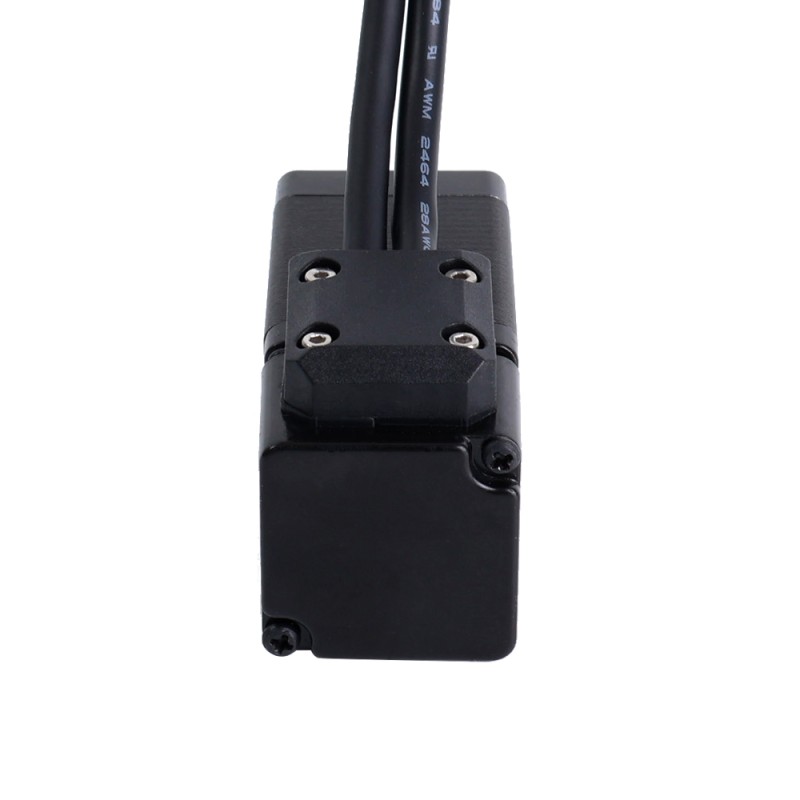

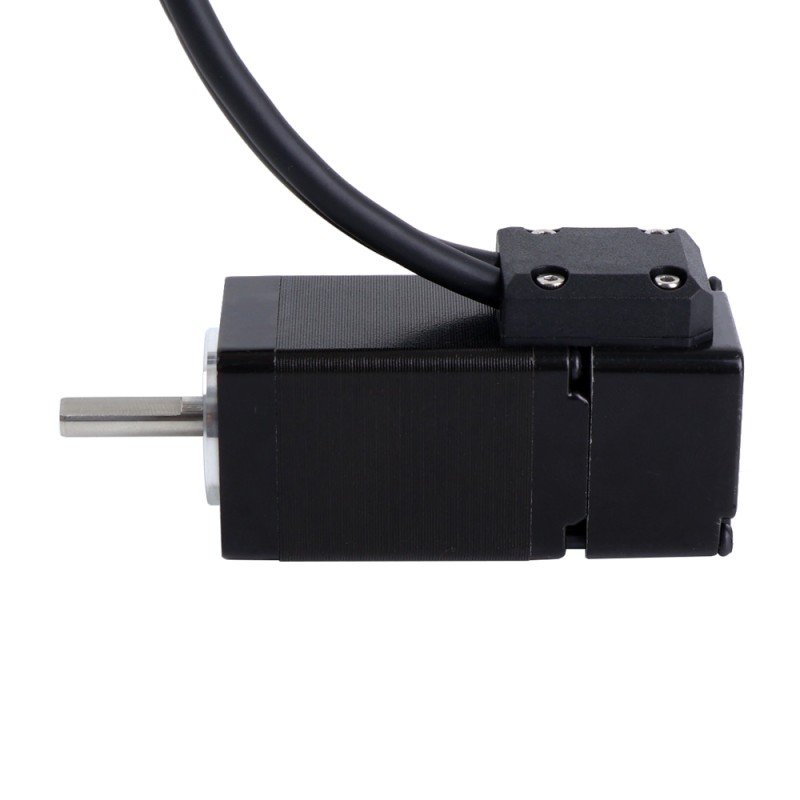

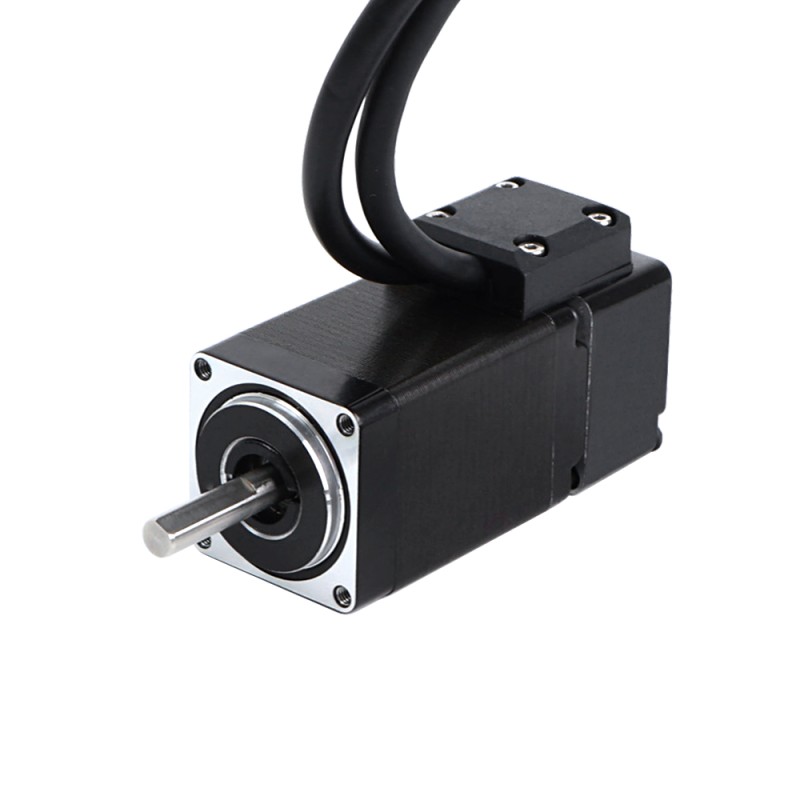

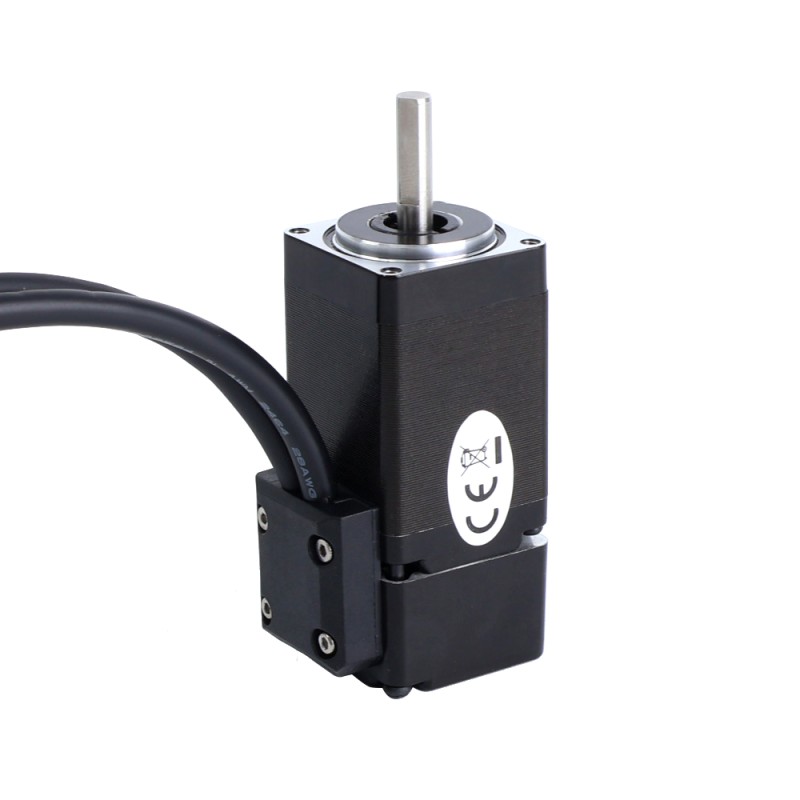

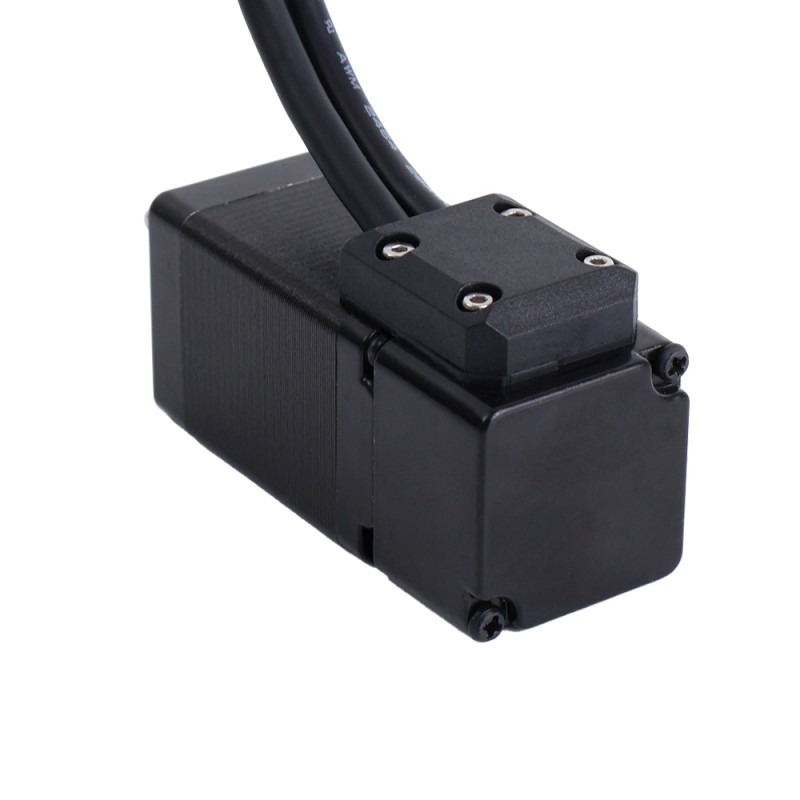

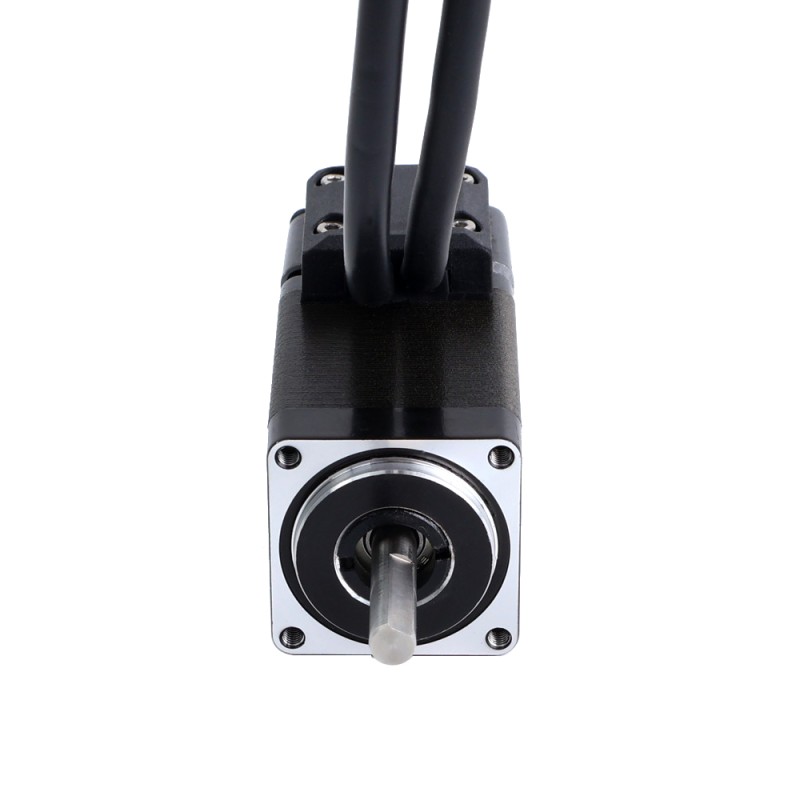

Name: Nema 11 Gesloten Lus Stappenmotor 0.1Nm (14.16oz.in) Encoder 1000PPR (4000CPR) bijgewerkt
Brand: STEPPERONLINE
SKU: 11HS18-0674D-E1000-C1
Price: 47.23 EUR
Availability: PreOrder

Nema 11 Gesloten Lus Stappenmotor 0.1Nm (14.16oz.in) Encoder 1000PPR (4000CPR) bijgewerkt

Voorbestellen

11HS18-0674D-E1000-C1

Schachtlengte(mm)20

Resolutie encoder1000PPR

Uitgangssignaalkanalen3

Vasthoudkoppel(Ncm)10

Vraag

Bestellen & nalevingVoor inkoop

Min. bestelling: 10

Downloads

11HS18-0674D-E1000-C1.pdfPDF · 155.02KB

Dezelfde serie

Model	Schachtlengte(mm)	Resolutie encoder	Uitgangssignaalkanalen	Vasthoudkoppel(Ncm)	Prijs	Voorraad
11HS12-0674D-E22-300	20	300PPR	2	7	€36,80	Op voorraad
11HS12-1004D-E1000	20	1000PPR	3	6	€45,25	Op voorraad
11HS12-1004D-E1000-EGS	10	1000PPR	3	6	€45,25	Op voorraad
11HS18-0674D-E1000	20	1000PPR	3	10	€55,15	Op bestelling
11HS18-0674D-E1000-C1	20	1000PPR	3	10	€47,23	Op bestelling
11HS20-0674-ME1K	20	1000PPR	3	14	€30,84	Op voorraad
11HS20-0674D-E22-300	20	300PPR	2	12	€35,62	Op bestelling
11HS20-1004D-E1000	20	1000PPR	3	14	€48,08	Op voorraad
11HS20-1004D-E1000-EGS	10	1000PPR	3	14	€48,08	Op voorraad

Nema 11 Gesloten Lus Stappenmotor 0.1Nm (14.16oz.in) Encoder 1000PPR (4000CPR) bijgewerkt

Dit is een Nema 11 stappenmotor met gesloten lus, uitgerust met een 1000ppr(4000cpr)incrementele opt... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€47,23

5 + €45,11

10 + €43,17

50 + €41,39

100 + €39,75

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Het minimum te bestellen aantal is 10

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Dit is een Nema 11 stappenmotor met gesloten lus, uitgerust met een 1000ppr(4000cpr)incrementele optische encoder, heeft een nominale stroom van 0,67A en een houdkoppel van 0,1Nm(14,16oz.in). Hij biedt een verbeterde nauwkeurigheid, een hoger koppel, minder motorverwarming, een lager energieverbruik en een betere respons op externe factoren in vergelijking met stappenmotoren met open lus.

Elektrische specificatie

Onderdeelnummer fabrikant: 11HS18-0674D-E1000-C1
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 0.1Nm (14.16oz.in)
Nominale stroom/fase: 0.67A
Fase Weerstand: 6.8ohms± 10%
Inductantie: 6.0mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 28 x 28mm
Lichaamslengte: 63mm
Schacht Diameter: Φ5mm
Schacht Lengte: 20mm
D-gesneden Schacht Lengte: 15mm
Lood Lengte: 300mm
Gewicht: 0.22kg

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Optische incrementele
Encoder Resolutie: 1000PPR (4000CPR)
Kanalen uitgangssignaal: 3 kanalen
Voedingsspanning Min: 4.5V
Voedingsspanning max: 5,5V
Hoog niveau uitgangsspanning: 2.4V-Vcc
Laag niveau uitgangsspanning: ≤0.4V

Aansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-
Kleur	Groen	Zwart	Rood	Blauw

PIN	1	2	3	7	8	11	12	13
Encoder	EA+	VCC	GND	EZ+	EZ-	EB+	EB-	EA-
Kleur	Wit	Rood	Zwart	Groen	Blauw	Oranje	Grijs	Geel

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	6.8
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	14.16
Inductantie(mH)	6
Nominale stroom(A)	0.67
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	3
Vasthoudkoppel(Ncm)	10
Remspecificatie
Remkoppel(oz.in)	14.16
Fysieke specificatie
Framemaat(mm)	Nema 11 (28 x 28)
IP-classificatie	40
Lichaamslengte(mm)	63
Schacht Diameter(mm)	5
Schachtlengte(mm)	20
