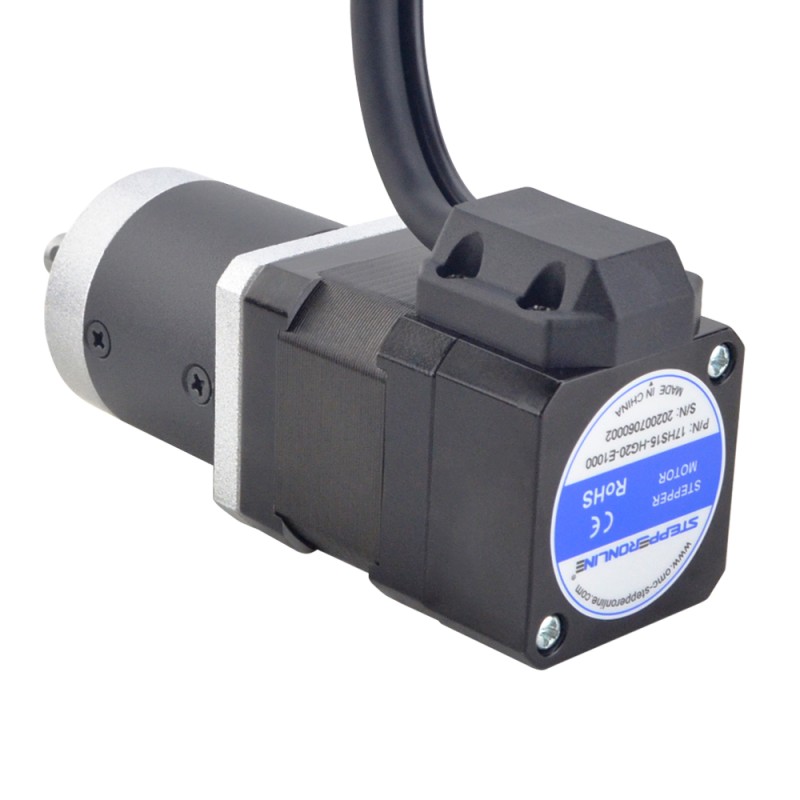

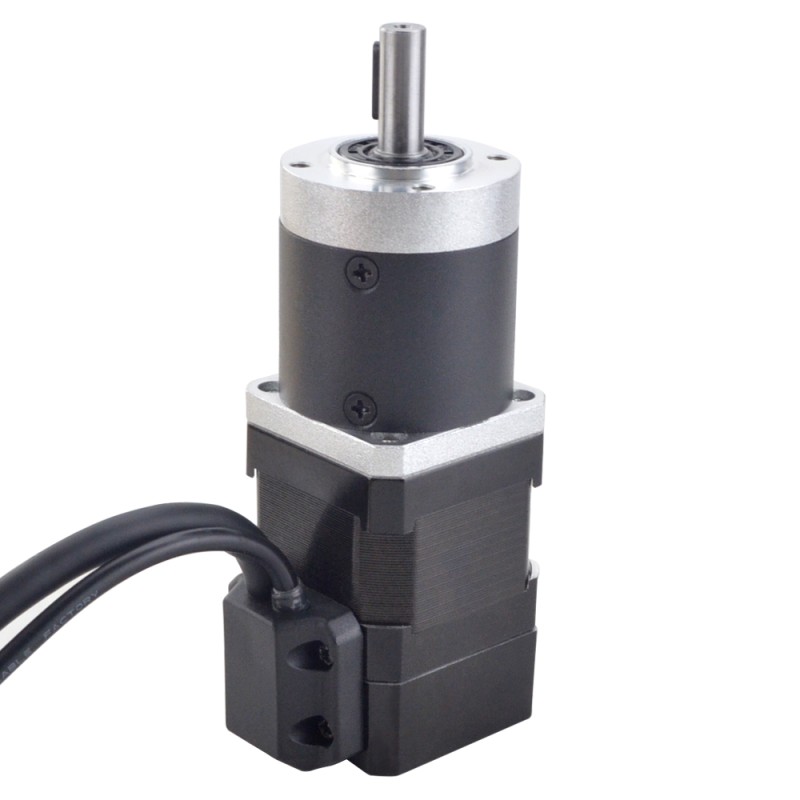

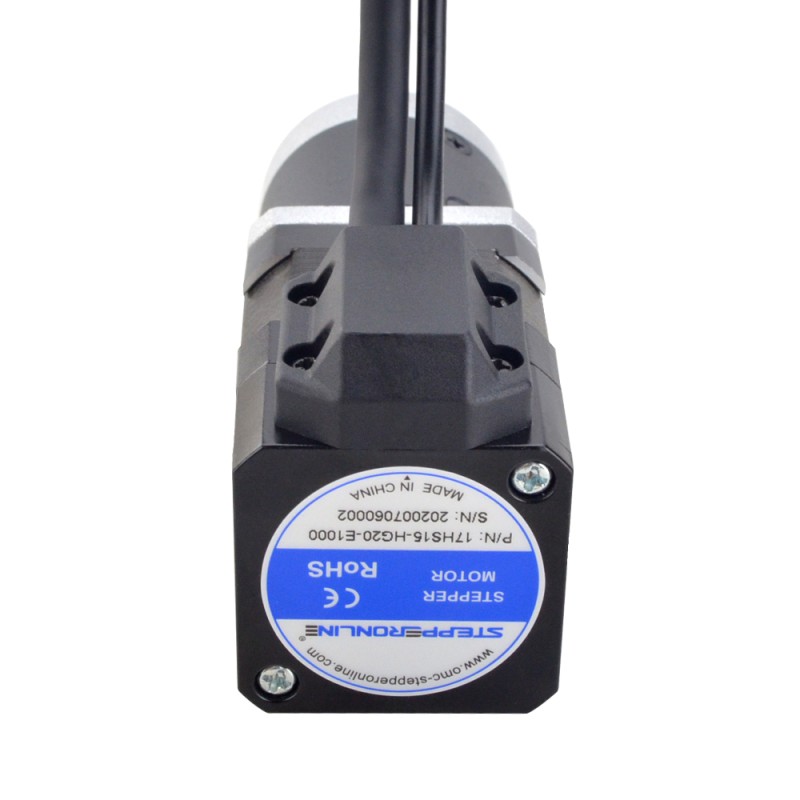

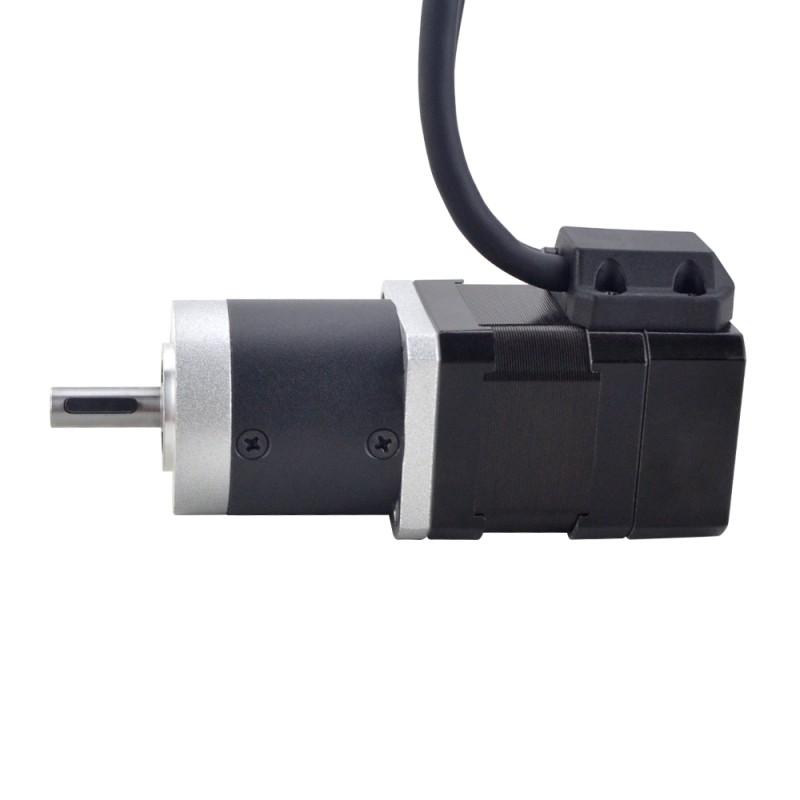

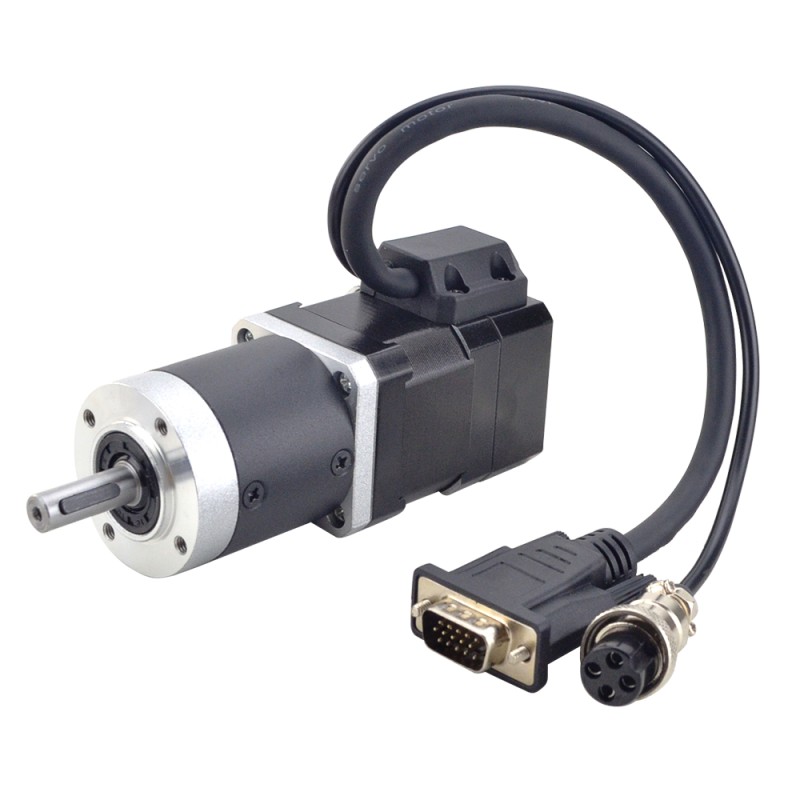

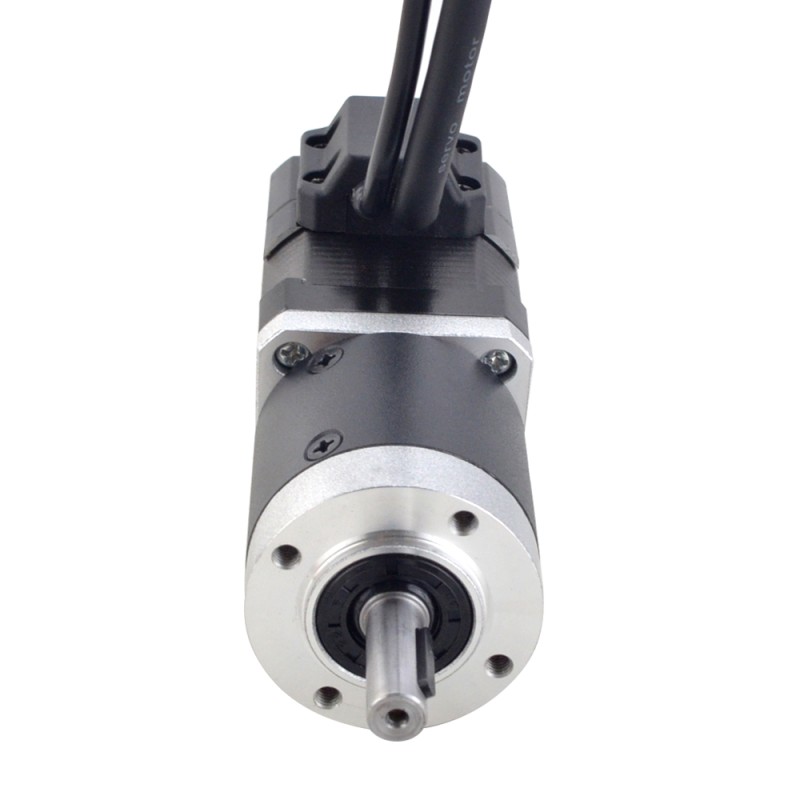

Nema 17 Gesloten Lusmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Tandwielkast

Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
Nema 17 Gesloten Lus Stappenmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Versnellingsbak
17HS15-HG20-E1000-SALE
Schacht Diameter(mm)8
Resolutie encoder1000PPR
Uitgangssignaalkanalen2
Fase Weerstand(ohms)1.6
Vraag

Downloads

17HS15-HG20-E1000_Full_Datasheet.pdfPDF · 147.47KB17HS15-HG20-E1000.STEPSTEP · 9.08MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Resolutie encoderUitgangssignaalkanalenFase Weerstand(ohms)PrijsVoorraad
17HS15-1684D-EG10-AR481000PPR31.6€83,46Op voorraad
17HS15-1684D-EG50-AR481000PPR31.6€92,53Op voorraad
17HS15-1684D-HG10-AR481000PPR31.6€65,13Op voorraad
17HS15-1684D-HG50-AR481000PPR31.6€77,67Op voorraad
17HS15-HG20-E1000-SALE81000PPR21.6€50,73Op voorraad
Nema 17 Gesloten Lusmotor L=39mm Overbrengingsverhouding 20:1 Hoge Precisie Planetaire Tandwielkast
Elektrische specificatie Onderdeelnummer fabrikant: 17HS15-HG20-E1000 Aantal fasen: 2 Staphoek:... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf Bespaar -33%
€50,73
€75,72

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS15-HG20-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 0.39Nm (55.24oz.in)
  • Nominale stroom/fase: 1.68A
  • Faseweerstand: 1,6 ohm
  • Inductantie: 3.2mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 42 x 42mm
  • Lichaamslengte: 107.3mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 23.5mm
  • Sleutelgat Schacht Lengte: 14mm
  • Loodlengte: 300mm
  • Gewicht: 0.67kg

Tandwielkast Specificaties

  • Type Tandwielkast: Planetaire
  • Overbrengingsverhouding: 20:1
  • Rendement: 75%
  • Speling bij nullast: <=1,6deg
  • Max. Toelaatbaar koppel: 10Nm (1416.4oz.in)
  • Moment toelaatbaar koppel: 15Nm(2124oz.in)
  • Max. Radiale belasting: 100N
  • Lawaai: <=50dB
  • Omgevingstemperatuur: -10 - 50℃

Encoderspecificatie

  • Type uitgangscircuit: Differentieel type
  • Type encoder: Optische incrementele
  • Resolutie encoder: 1000
  • Uitgangssignaal kanalen: 2 kanalen
  • Voedingsspanning Min: 4V
  • Voedingsspanning max: 5V
  • Uitgangsstroom: 100mA
  • Hoog uitgangsspanning: 5V
  • Uitgang laagspanning: 4.5V
  • Uitgangsfrequentie Max: 60kHZ

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Soort product
Soort product Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms) 1.6
Inductantie(mH) 3.2
Nominale stroom(A) 1.68
Resolutie encoder 1000PPR
Stappenmotor met Encoder/Tandwielkast
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 39
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 107.3
Overbrengingsverhouding(xx:1) 20
Schacht Diameter(mm) 8
Schachtlengte(mm) 23.5
Speling <=1.6 deg
Type uitgaande as Spiebaan
Type versnellingsbak HG-serie planetaire tandwielkast
