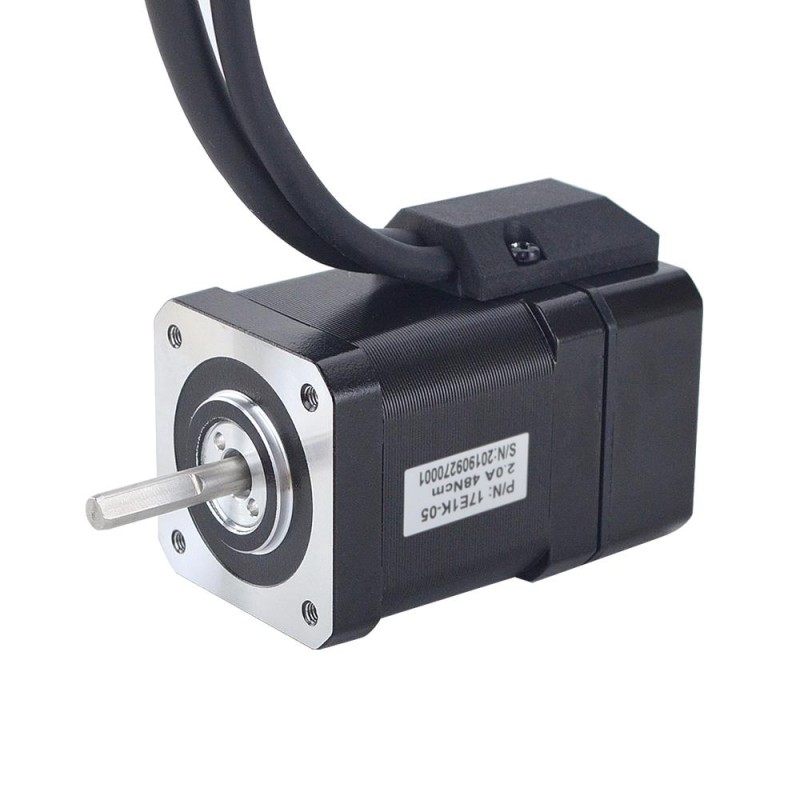

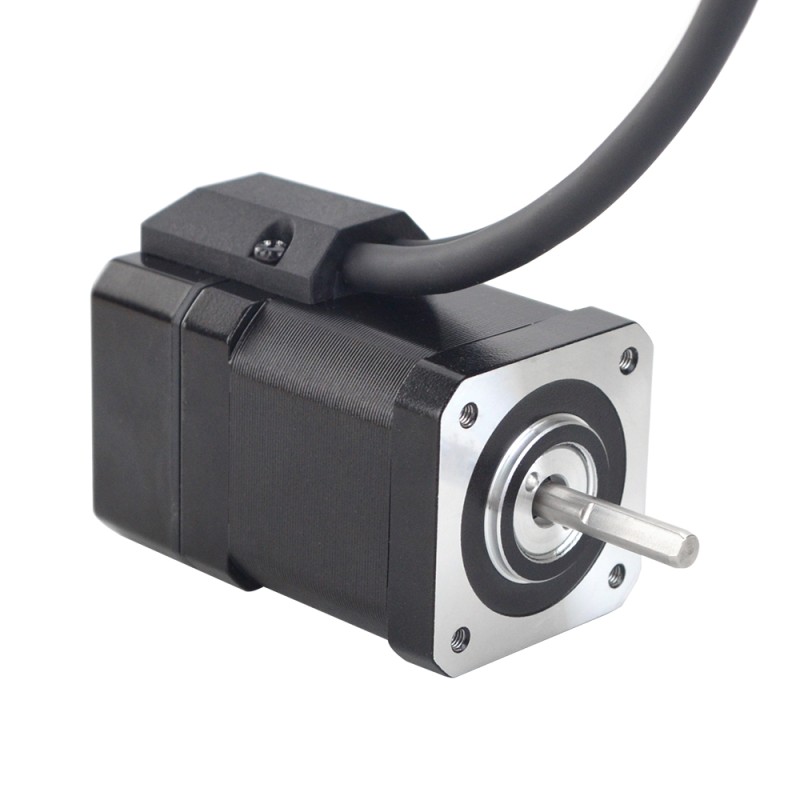

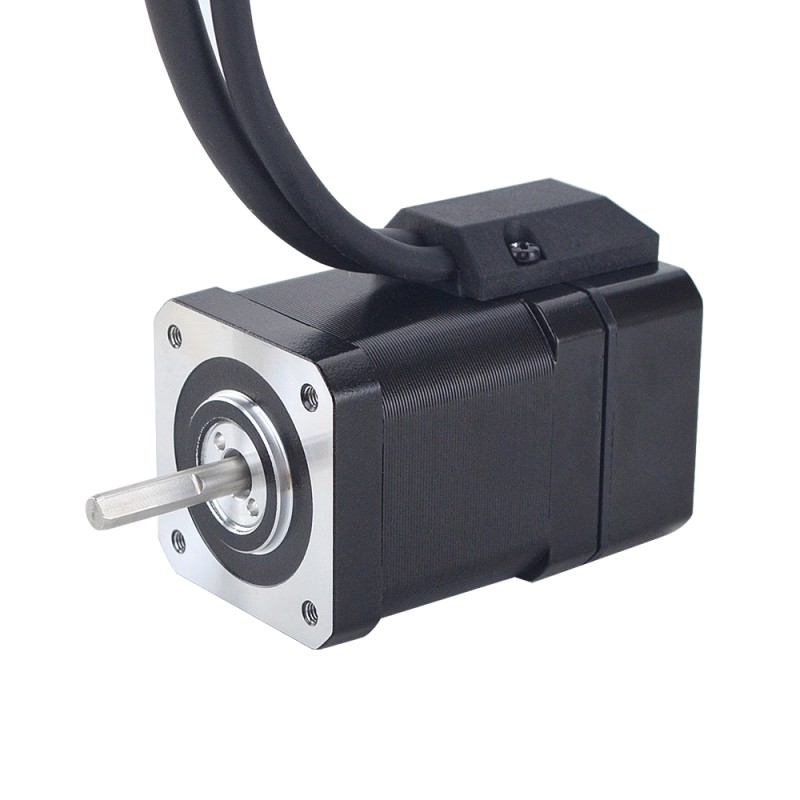

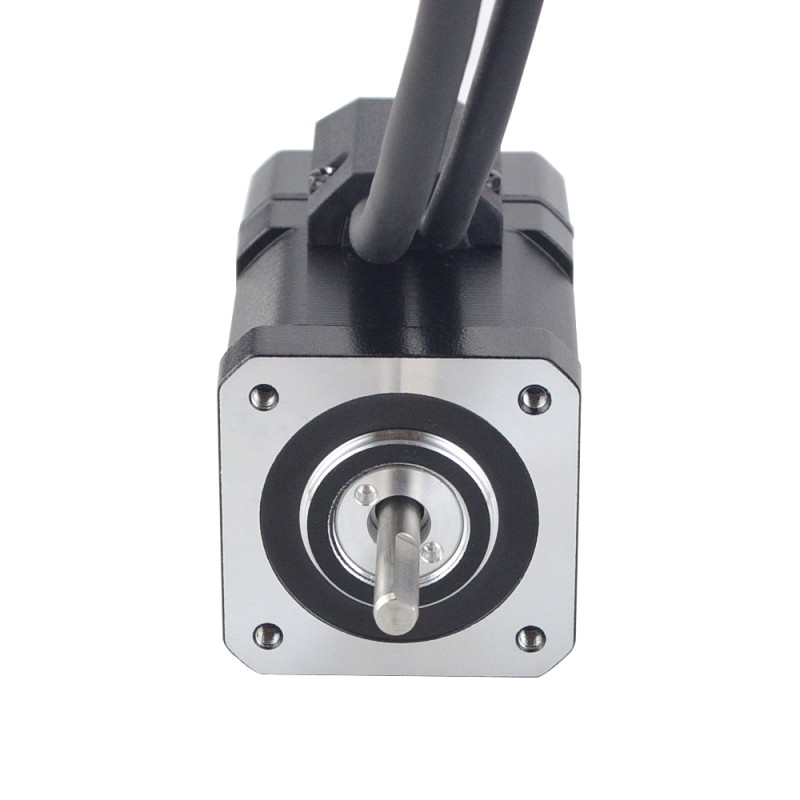

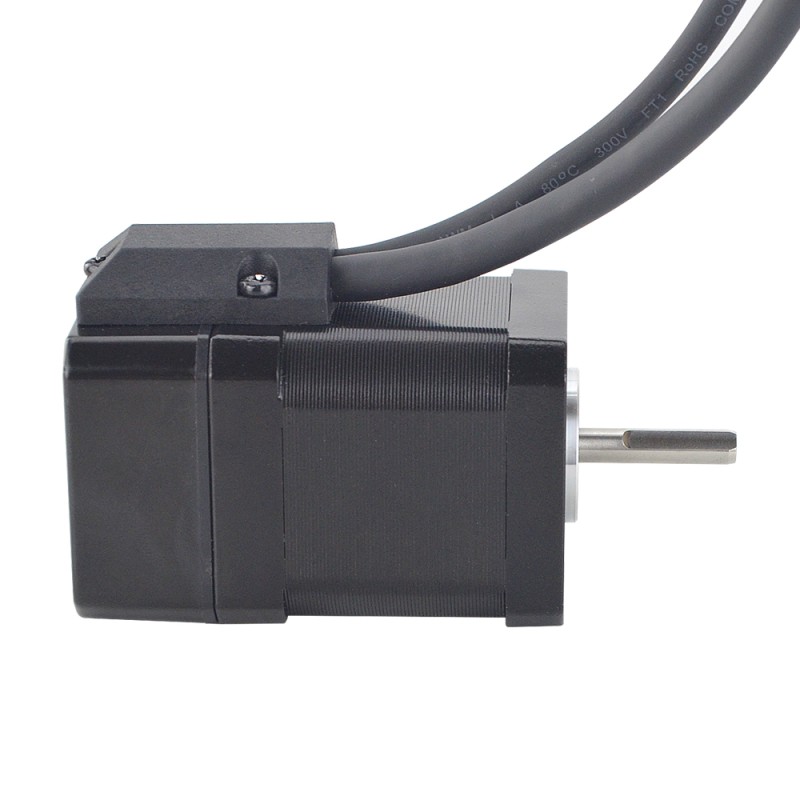

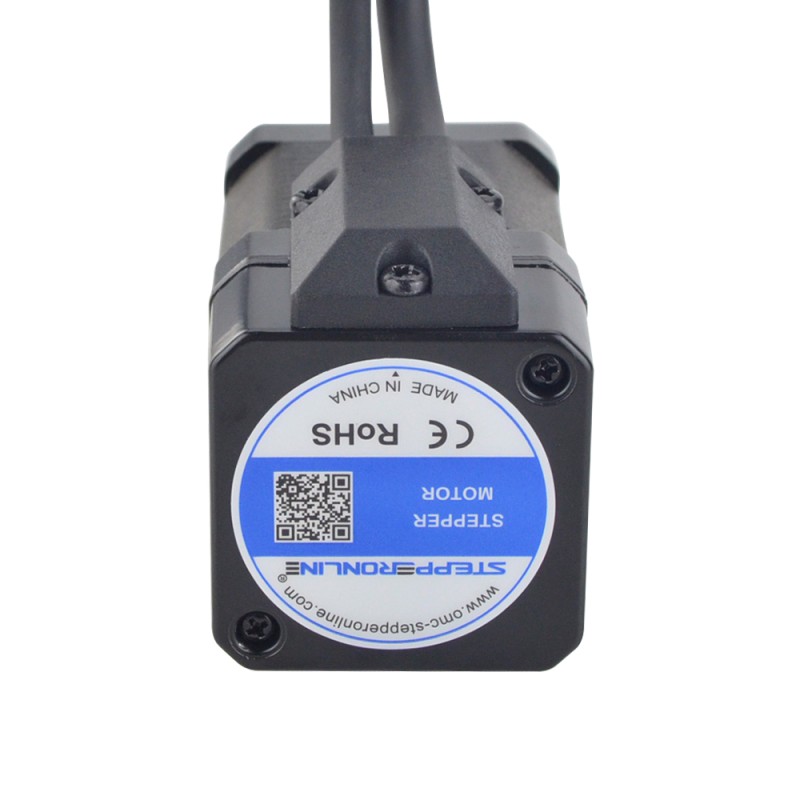

Name: P-serie Nema 17 Closed Loop stappenmotor 48Ncm (67.97oz.in) met encoder 1000PPR (4000CPR)
Brand: STEPPERONLINE
SKU: 17E1K-05
Price: 28.54 EUR
Availability: InStock
Rating: 5 (2 reviews)

P-serie Nema 17 Closed Loop stappenmotor 48Ncm (67.97oz.in) met encoder 1000PPR (4000CPR)

17E1K-05

Schachtlengte(mm)24

Uitgangssignaalkanalen2

Vasthoudkoppel(Ncm)48

Nominale stroom(A)2.0

Vraag

Downloads

17E1K-05.STEPSTEP · 7.5MBLog in om te downloaden 17E1K-05_Full_Datasheet.pdfPDF · 180.3KB

Dezelfde serie

Model	Schachtlengte(mm)	Uitgangssignaalkanalen	Vasthoudkoppel(Ncm)	Nominale stroom(A)	Prijs	Voorraad
17E1K-05	24	2	48	2.0	€28,54	Op voorraad
17E1K-07	24	2	72	2.0	€30,42	Op voorraad
17HS08-1004-ME1K	20	3	16	1.0	€15,77	Op voorraad
17HS08-1004D-E1K	20	2	14	1.0	€14,61	Op voorraad
17HS15-1504-ME1K	24	3	45	1.5	€16,54	Op voorraad
17HS15-1504D-E1K	24	2	42	1.5	€16,15	Op voorraad
17HS19-2004-ME1K	24	3	56	2.0	€17,06	Op voorraad
17HS19-2004D-E1K	24	2	52	2.0	€17,06	Op voorraad
17HS24-2004-ME1K	24	3	80	2.0	€16,42	Op voorraad
17HS24-2004D-E1K	24	2	80	2.0	€18,23	Op voorraad
17HS24-2104-ME1K	24	3	65	2.1	€19,85	Op voorraad

P-serie Nema 17 Closed Loop stappenmotor 48Ncm (67.97oz.in) met encoder 1000PPR (4000CPR)

Elektrische specificatie Onderdeelnummer fabrikant: 17E1K-05 Aantal fasen: 2 Staphoek: 1.8deg ... Lees meer

2 beoordeling(en) • Geef beoordeling

vanaf

€28,54

5 + €27,36

10 + €26,28

50 + €25,28

100 + €24,35

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€6,53)

Duitsland (+€6,79)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 17E1K-05
Aantal fasen: 2
Staphoek: 1.8deg
Koppel vasthouden: 48Ncm (67.97oz.in)
Nominale stroom/fase: 2.0A
Faseweerstand: 1,35ohms
Inductantie: 2,8mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 42 x 42mm
Lichaamslengte: 68mm
Schacht Diameter: Φ5mm
Schacht Lengte: 24mm
D-gesneden Schacht Lengte: 15mm
Loodlengte: 300mm
Gewicht: 0.36kg

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Optische incrementele
Encoder Resolutie: 1000PPR (4000CPR)
Uitgangssignaal kanalen: 2 kanalen
Voedingsspanning Min: 5V
Voedingsspanning max: 5V
Hoogspanning uitgang: ＜4V
Uitgang laagspanning: ＜1V

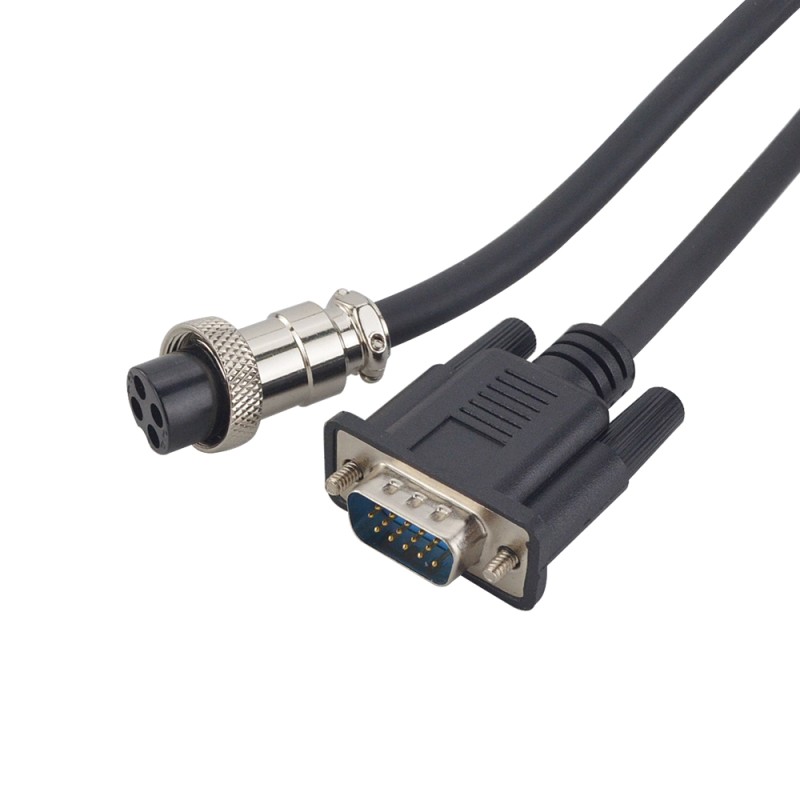

Aansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	1.35
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	67.97
Inductantie(mH)	2.8
Nominale stroom(A)	2.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	48
Fysieke specificatie
Framemaat(mm)	Nema 17 (42 x 42)
Lichaamslengte(mm)	68
Productserie	P
Schacht Diameter(mm)	5
Schachtlengte(mm)	24
