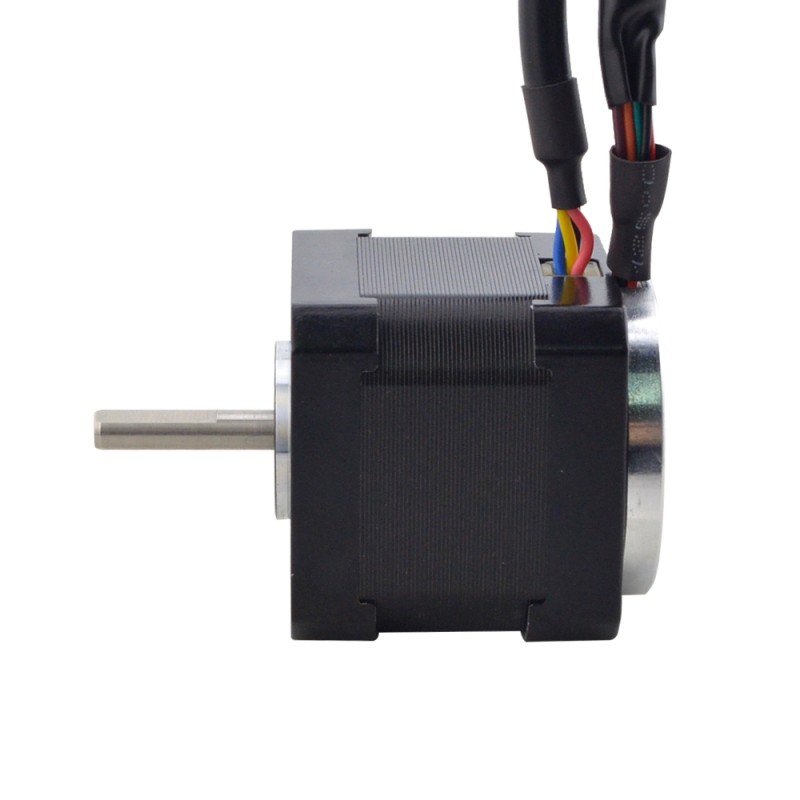

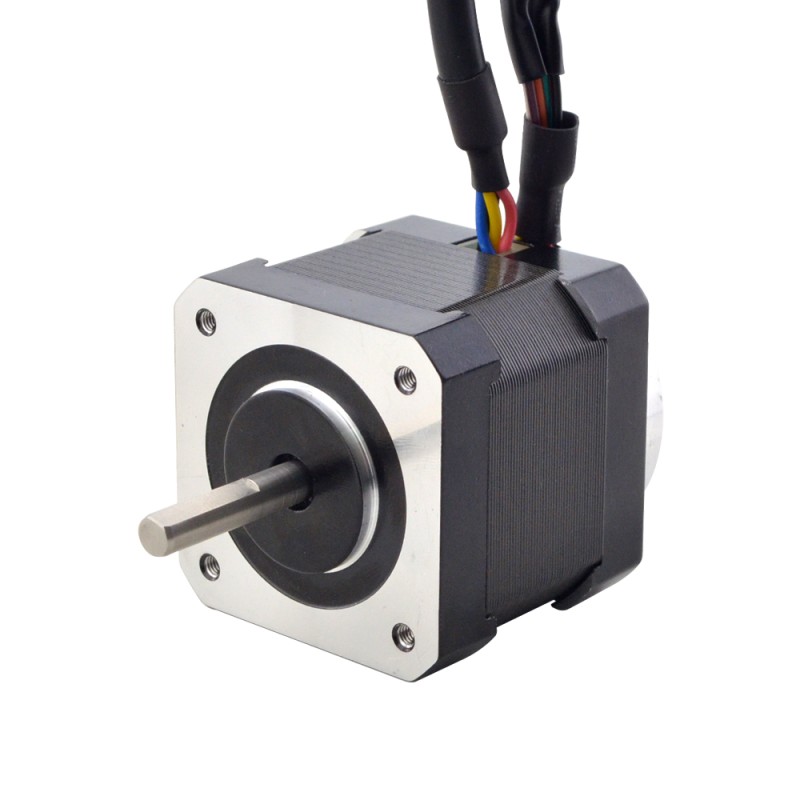

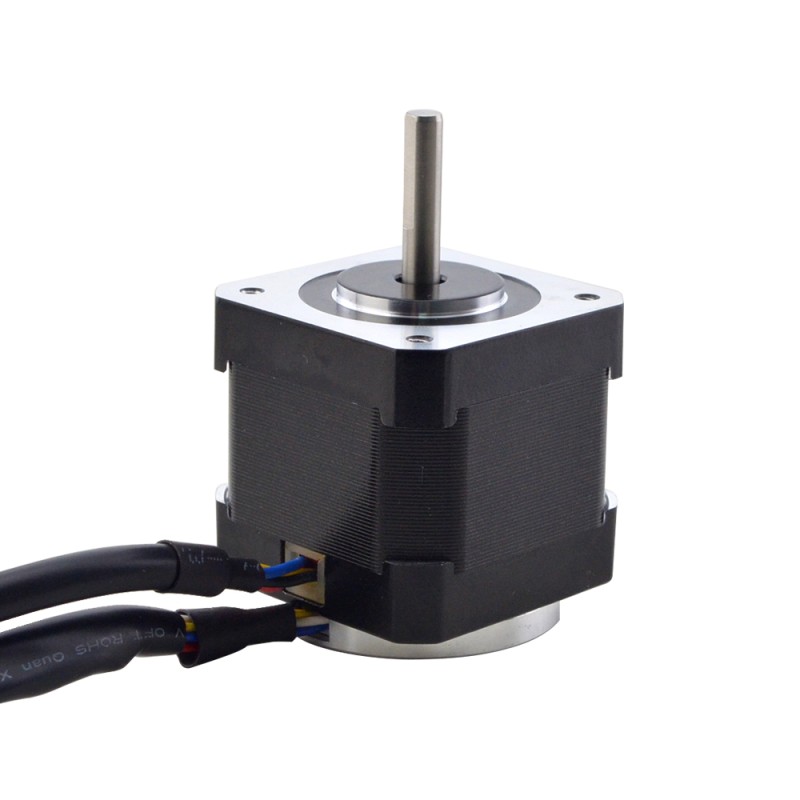

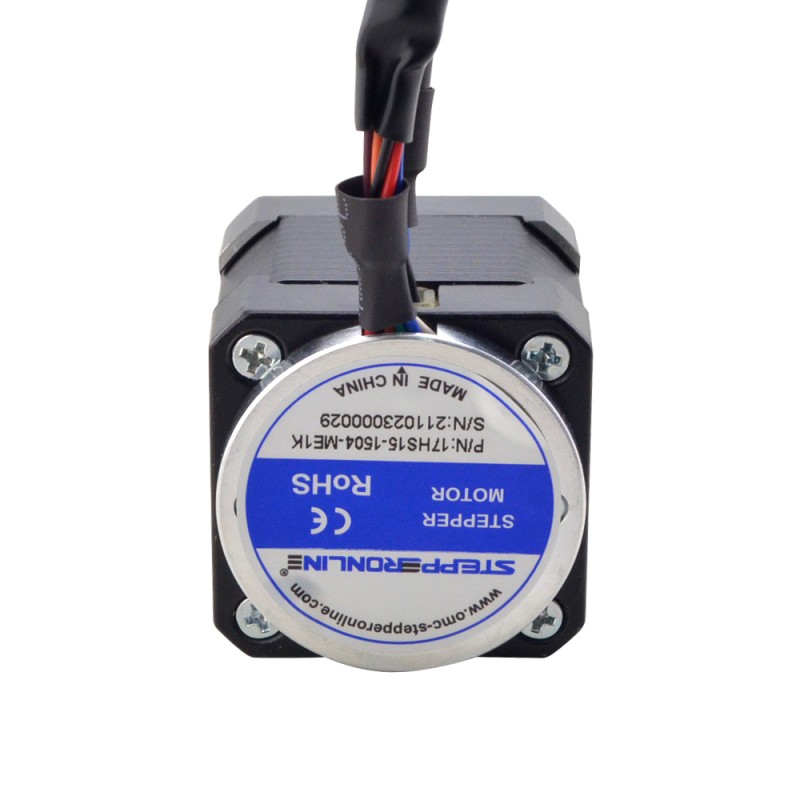

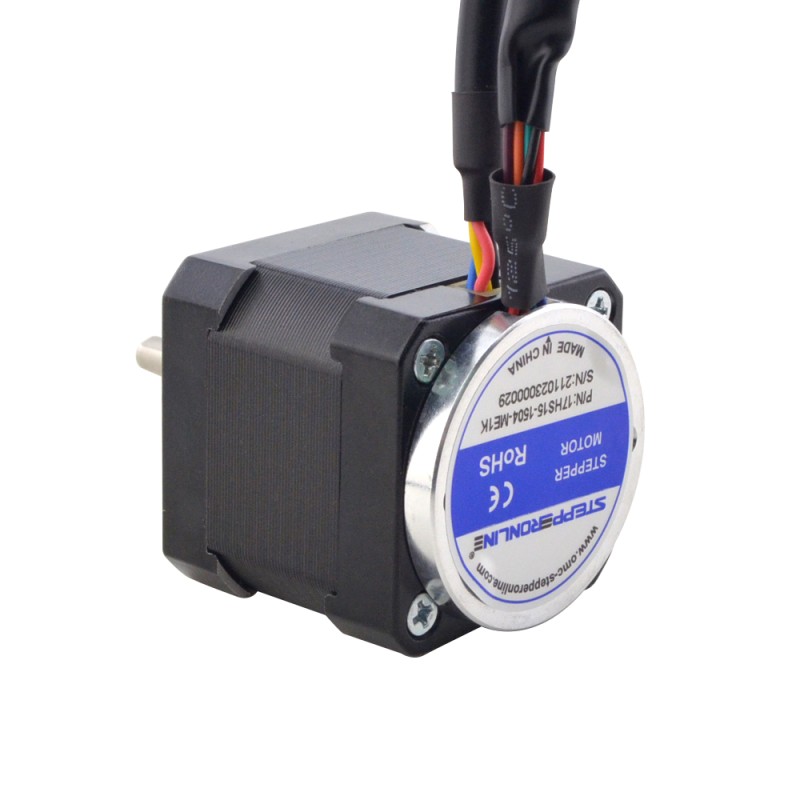

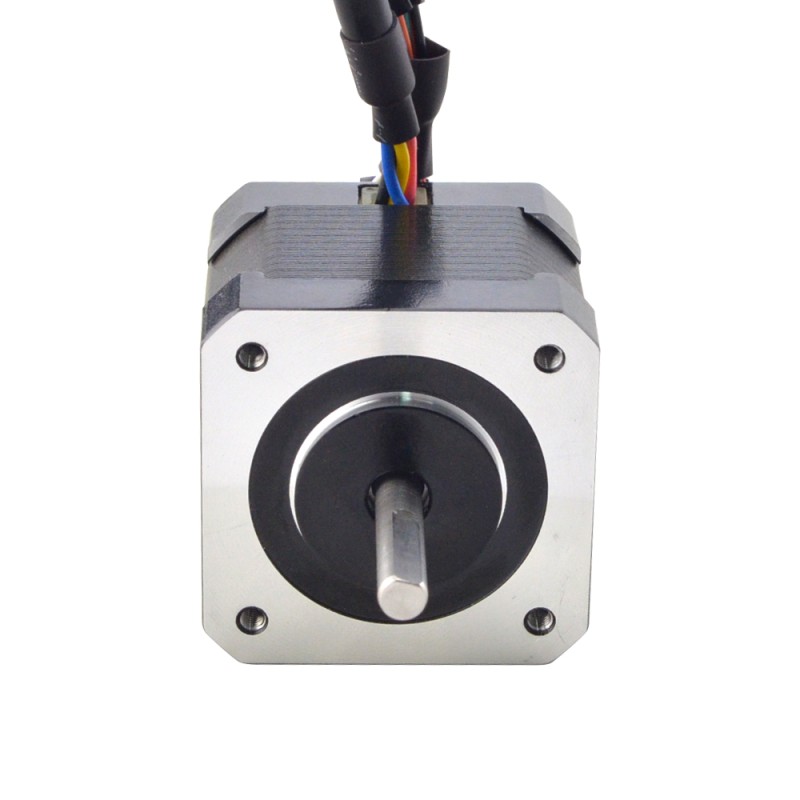

Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
17HS15-1504-ME1K
Schachtlengte(mm)24
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)45
Nominale stroom(A)1.5
Vraag

Downloads

17HS15-1504-ME1K_Full_Datasheet.pdfPDF · 167.12KB17HS15-1504-ME1K.STEPSTEP · 795.93KBLog in om te downloaden
Dezelfde serie
ModelSchachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
17HS08-1004-ME1K203161.0€15,77Op voorraad
17HS08-1004D-E1K202141.0€14,61Op voorraad
17HS15-1504-ME1K243451.5€16,54Op voorraad
17HS15-1504D-E1K242421.5€16,15Op voorraad
17HS19-2004-ME1K243562.0€17,06Op voorraad
17HS19-2004D-E1K242522.0€17,06Op voorraad
17HS24-2004-ME1K243802.0€16,42Op voorraad
17HS24-2004D-E1K242802.0€18,23Op voorraad
17HS24-2104-ME1K243652.1€19,85Op voorraad
Nema 17 Gesloten Lus Stappenmotor 45Ncm (63.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Deze nema 17 closed loop stappenmotor met 43,5 mm dikte is inclusief encoder. De encoder is een magn... Lees meer
15 beoordeling(en) • Geef beoordeling
vanaf
€16,54
5 + €15,86
10 + €15,23
50 + €14,65
100 + €14,11

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze nema 17 closed loop stappenmotor met 43,5 mm dikte is inclusief encoder. De encoder is een magnetische encoder met 3 kanalen en een resolutie van 1000PPR (4000CPR). Het grootste voordeel voor magnetische encoder is de grootte en de kosten, ze worden veel gebruikt in kleine ruimte en hogere kosten prestaties.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS15-1504-ME1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Koppel vasthouden: 45Ncm (63.7oz.in)
  • Nominale stroom/fase: 1.5A
  • Faseweerstand: 2,3 ohm ± 10%
  • Inductantie: 4.4mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 42 x 42mm
  • Lichaamslengte: 43.5mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 24mm
  • D-CUT Schachtlengte: 15mm
  • Loodlengte: 500mm
  • Gewicht: 0.3kg

Encoderspecificatie

  • Type uitgangscircuit: Differentieel
  • Type encoder: Magnetisch Incrementeel
  • Resolutie encoder: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 kanalen
  • Voedingsspanning Min: 3.3V
  • Voedingsspanning max: 5.5V
  • Uitgangsstroom: 20mA
  • Uitgangsspanning hoog: 5V
  • Uitgang laagspanning: 0.2V
  • Uitgangsfrequentie Max: 400kHZ

Motor- en Encoder-aansluiting

Motor
A+
A-
B+
B-
Draad
Rood
Zwart
Geel
Blauw

Encoder
VCC
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Draad
Rood
Zwart
Bruin
Oranje
Blauw
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 2.3
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 63.7
Inductantie(mH) 4.4
Nominale stroom(A) 1.5
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 45
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
Schacht Diameter(mm) 5
Schachtlengte(mm) 24

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
Nema 17 Bipolair 45Ncm(63.74oz.in) 1.5A 42x42x39mm 4 Draden met 1m Kabel & Aansluiting
Nema 17 Bipolair 45Ncm(63.74oz.in) 1.5A 42x42x39mm 4 Draden met 1m Kabel & Aansluiting
Deze bipolaire Nema 17 stappenmotor met staphoek 1,8deg en afmetingen 42x42x39mm. Het heeft 4 draden, elke fase trekt stroom 1.50A, met holding koppel..
vanaf
€8,31
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
Dit is een voeding van 100W 24VDC 4.5A. De MEANWELL LRS-100 serie is een 100W single-output gesloten type voeding met 30mm laag profielontwerp. Met ee..
vanaf
€8,75
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
TS-serie 1-as Closed Loop Stappenmotor CNC Kit 42Ncm (59.48oz.in) Nema 17 Motor & Driver
TS-serie 1-as Closed Loop Stappenmotor CNC Kit 42Ncm (59.48oz.in) Nema 17 Motor & Driver
Deze CNC-kit bevat: 1 x 17HS15-1504D-E1K: Nema 17 Closed Loop Stappenmotor 42Ncm (59.48oz.in) met Encoder 1000PPR (4000CPR) 1 x CL42T-V41: Closed ..
vanaf
€43,72
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Closed Loop Stepper Driver V4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 Stepper Motor
Closed Loop Stepper Driver V4.1 0-3.0A 24-48VDC voor Nema 11, 14, 17 Stepper Motor
CL42T-V41 is een closed loop stappenmotor driver ontworpen om het verlies van stap probleem op te lossen in open lus stappenmotor controlesystemen, wa..
vanaf
€33,11
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

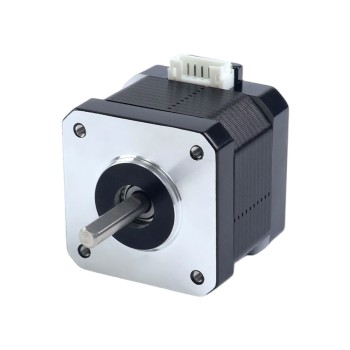

Nema 17 bipolaire stappenmotor 42Ncm(59,48oz.in) 1,7A 42x42x37,5mm 4 draden met 1m kabel en connector
