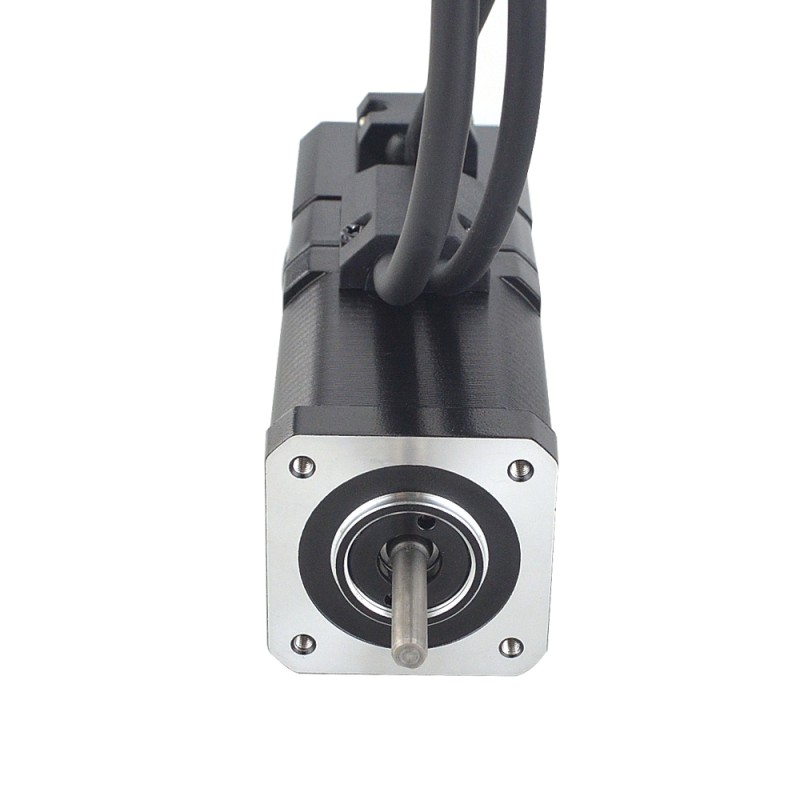

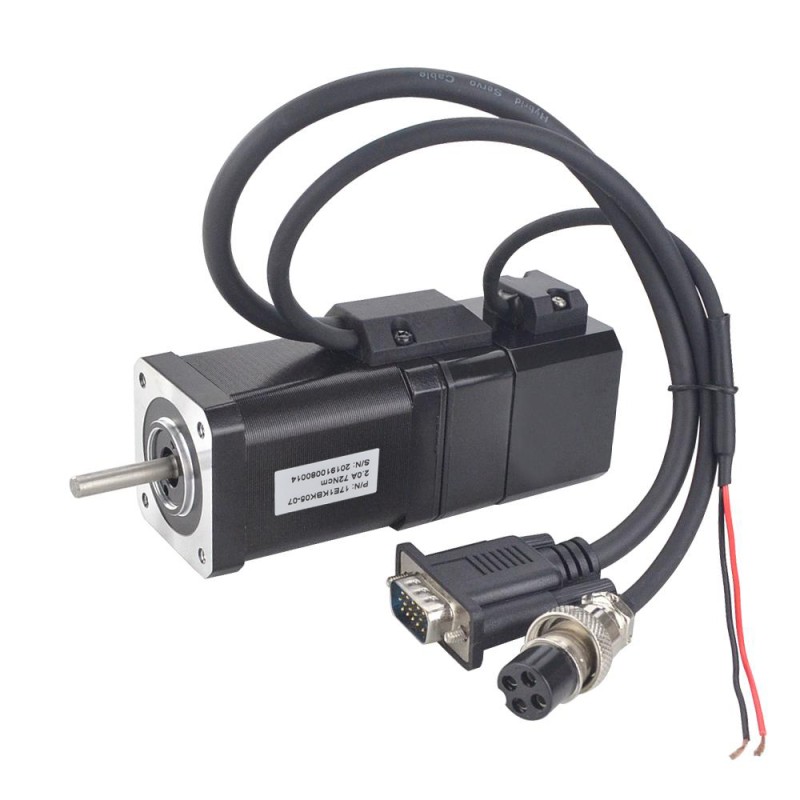

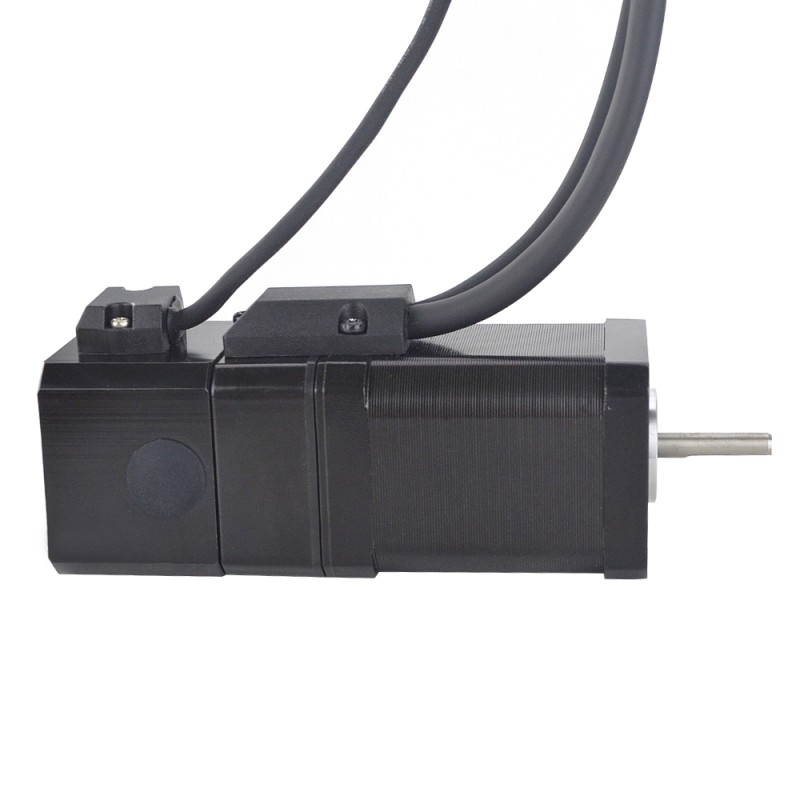

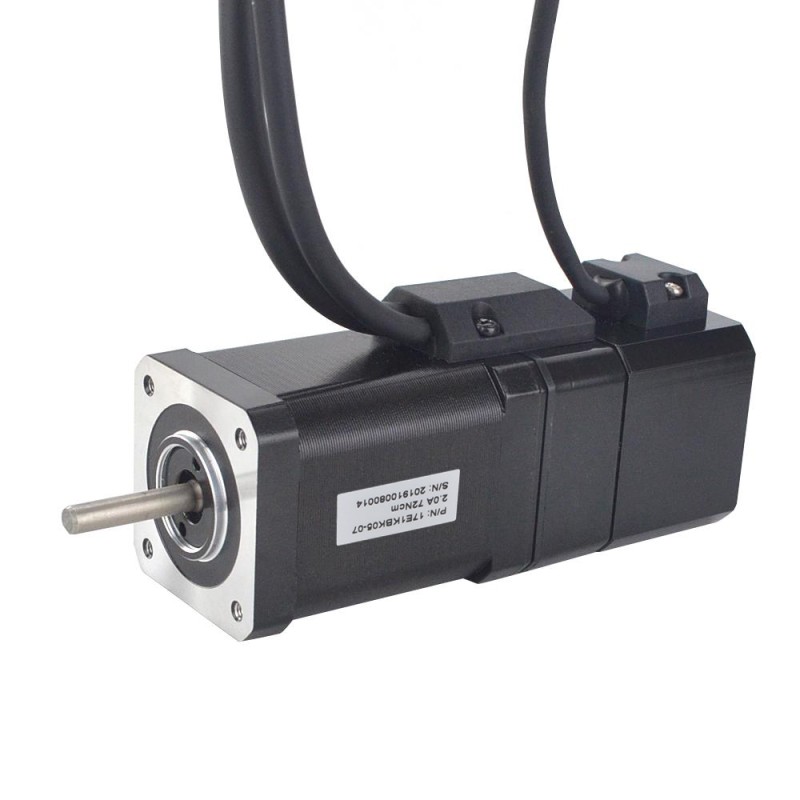

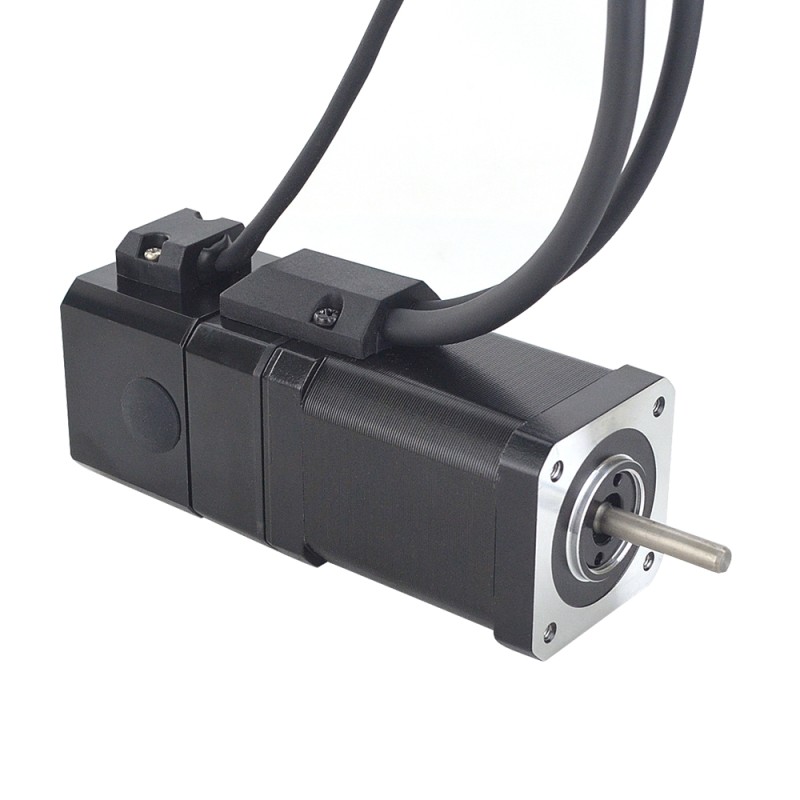

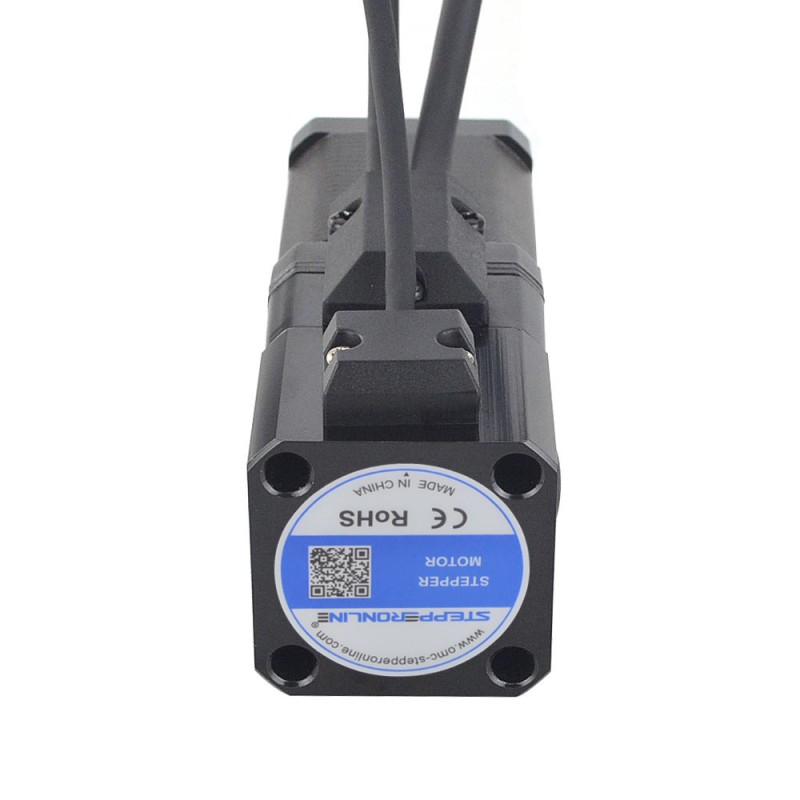

Name: P serie Nema 17 Gesloten Lus Stappenmotor 72Ncm (101.98oz.in) met elektromagnetische rem
Brand: STEPPERONLINE
SKU: 17E1KBK05-07
Price: 76.48 EUR
Availability: BackOrder

P serie Nema 17 Gesloten Lus Stappenmotor 72Ncm (101.98oz.in) met elektromagnetische rem

17E1KBK05-07

Schacht Diameter(mm)5

Schachtlengte(mm)24

Vasthoudkoppel(Ncm)72

Nominale stroom(A)2

Vraag

Downloads

17E1KBK05-07.STEPSTEP · 8.01MBLog in om te downloaden 17E1KBK05-07_Full_Datasheet.pdfPDF · 191.12KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Vasthoudkoppel(Ncm)	Nominale stroom(A)	Prijs	Voorraad
17E1KBK05-05	5	24	48	2	€74,91	Op voorraad
17E1KBK05-07	5	24	72	2	€76,48	Op voorraad
23E1KBK20-12	8	21	120	4	€80,22	Op voorraad
23E1KBK20-20	8	21	200	5	€83,87	Op voorraad
23HS22-4004D-E1000-B280	8	21	120	4	€57,28	Op voorraad
23HS30-5004D-E1000-B280	8	21	200	5	€61,97	Op voorraad
24E1KBK20-30	10	21	300	5	€96,69	Op voorraad
24HS34-5004D-E1000-B280	10	21	300	5	€68,21	Op voorraad
34E1KBK50-120	14	37	1200	6	€151,56	Op voorraad
34E1KBK50-120-USED	14	37	1200	6	€92,31	Op voorraad
34E1KBK50-45	14	37	450	6	€114,82	Op voorraad
34E1KBK50-85	14	37	850	6	€133,04	Op voorraad
34HS30-6004D-E1000-B700	14	37	430	6	€88,04	Op voorraad
34HS45-6004D-E1000-B700	14	37	800	6	€100,53	Op voorraad
34HS60-6004D-E1000-B700	14	37	1200	6	€113,01	Op voorraad

P serie Nema 17 Gesloten Lus Stappenmotor 72Ncm (101.98oz.in) met elektromagnetische rem

Elektrische specificatie Onderdeelnummer fabrikant: 17E1KBK05-07 Aantal fasen: 2 Staphoek: 1.8d... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€76,48

5 + €72,88

10 + €69,61

50 + €66,61

100 + €63,86

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 17E1KBK05-07
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 72Ncm (101.98oz.in)
Nominale stroom/fase: 2.0A
Faseweerstand: 1,75ohms
Inductantie: 4.0mH±20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 42 x 42mm
Lichaamslengte: 112.1mm
Schacht Diameter: Φ5mm
Schacht Lengte: 24mm
D-gesneden Schacht Lengte: 15mm
Loodlengte: 300mm
Gewicht: 0.5kg

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Incrementele
Uitgangssignaal kanalen: 2 kanalen
Voedingsspanning Min: 5V
Voedingsspanning max: 5V
Hoogspanning uitgang: ＜4V
Uitgang laagspanning: ＜1V

Rem Aansluitingen

Rood--24V+
Zwart--24V-
0,5Nm

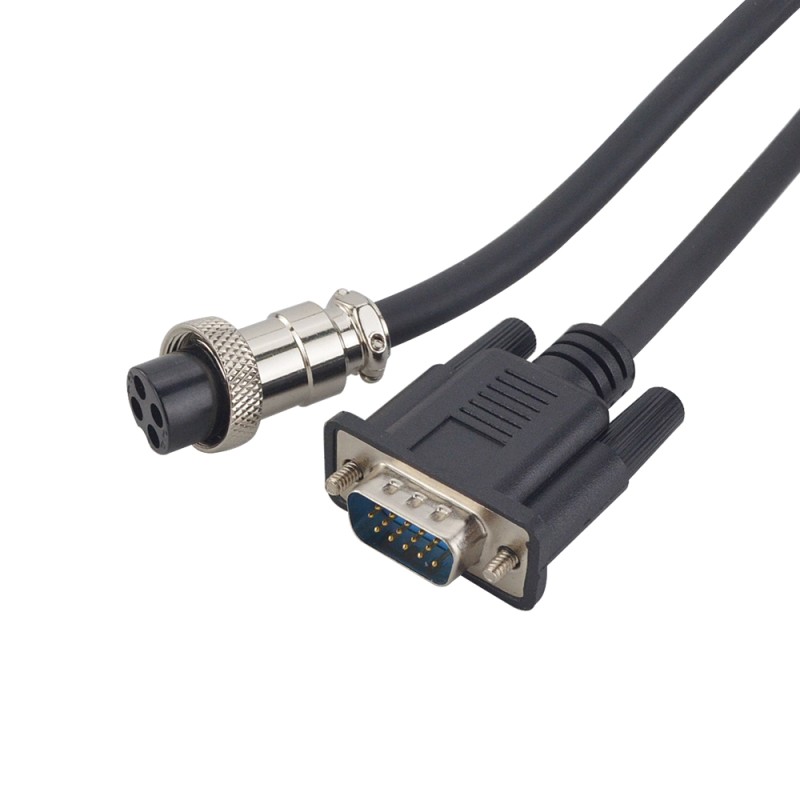

Aansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Soort product
Soort product	Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	1.75
Inductantie(mH)	4
Nominale stroom(A)	2
Resolutie encoder	1000PPR
Stappenmotor met	Encoder/rem
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	72
Remspecificatie
Reactietijd(ms)	50
Rem Type	Rem uitschakelen
Remkoppel(Ncm)	50
Remkracht(W)	3.96
Remnominale spanning(V)	24
Remstroom(A)	0.16
Fysieke specificatie
Framemaat(mm)	Nema 17 (42 x 42)
Lichaamslengte(mm)	112.1
Schacht Diameter(mm)	5
Schachtlengte(mm)	24
Type uitgaande as	D
