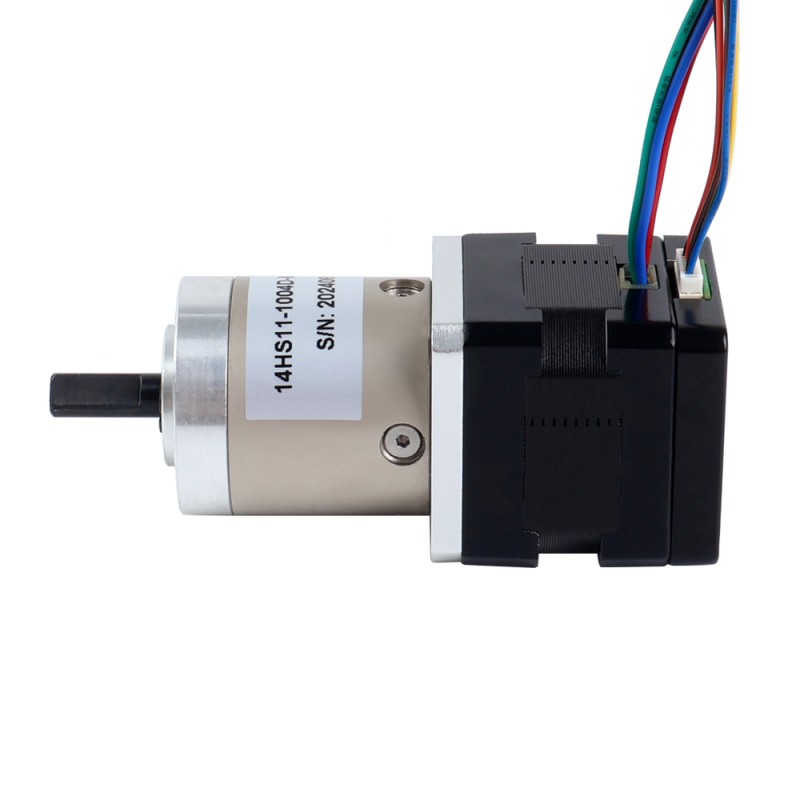

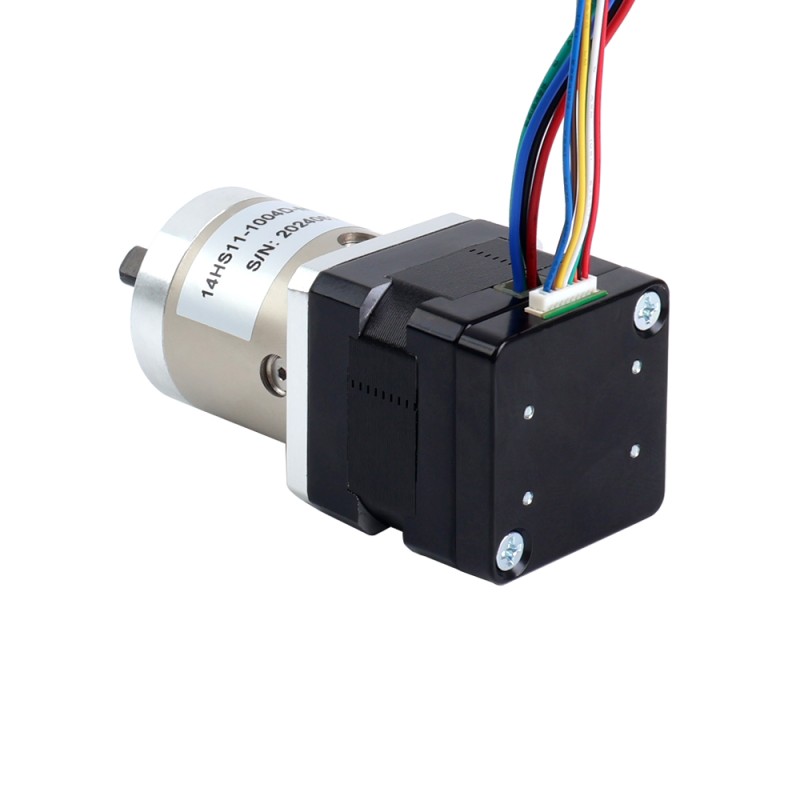

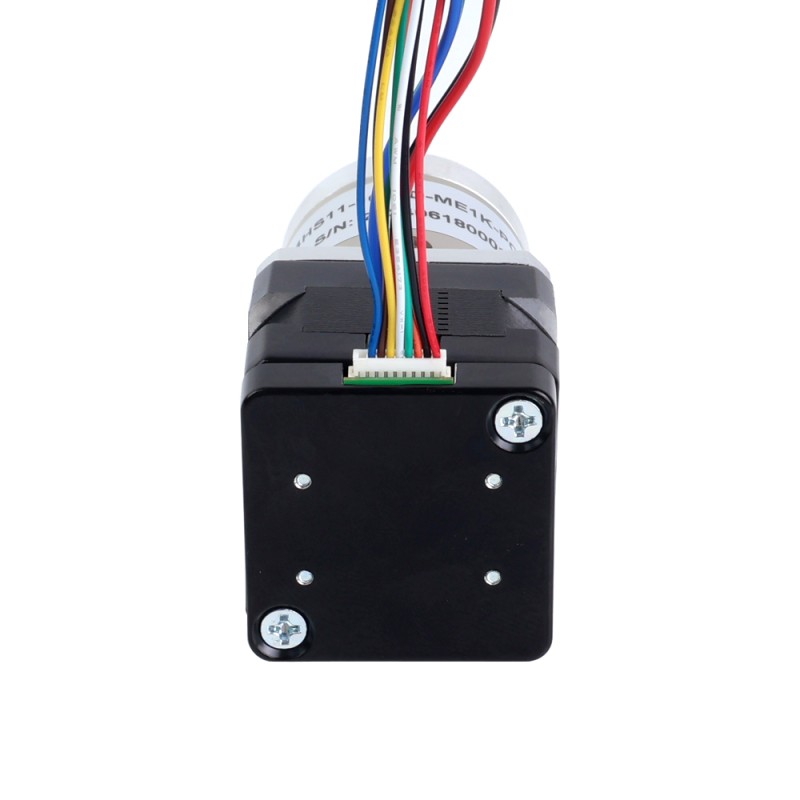

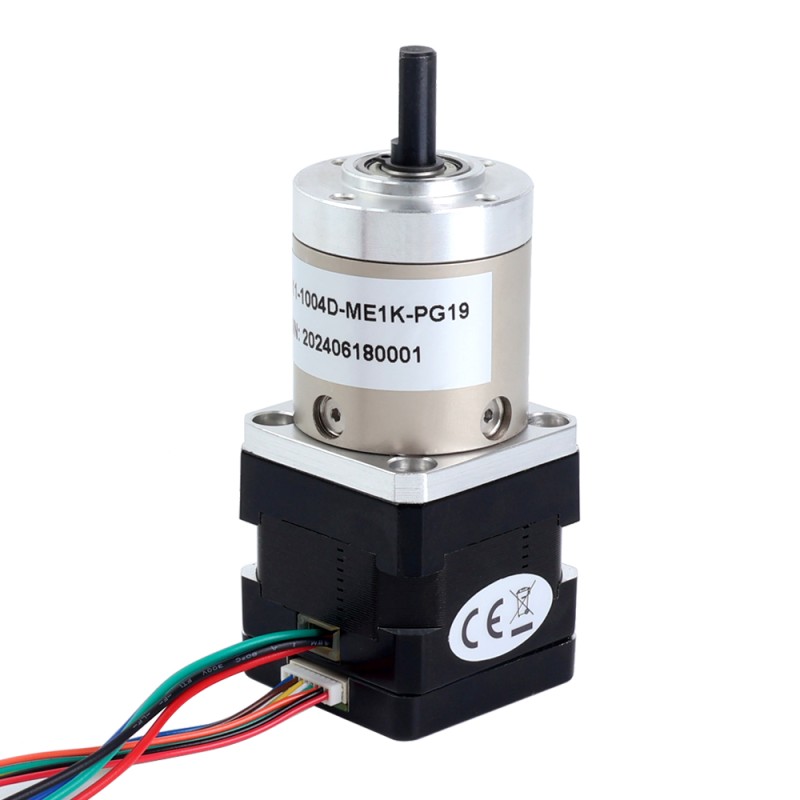

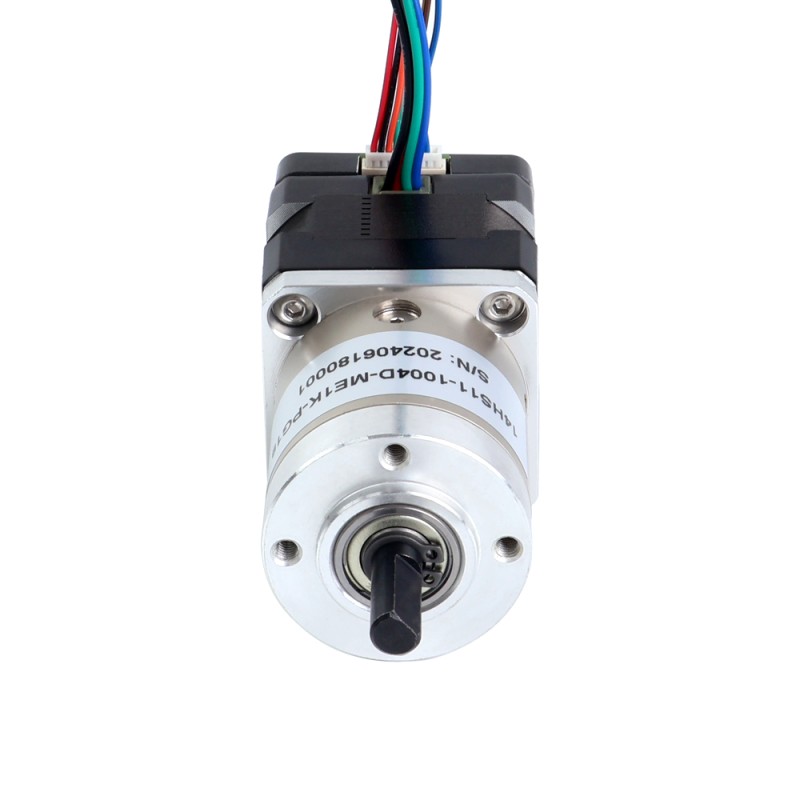

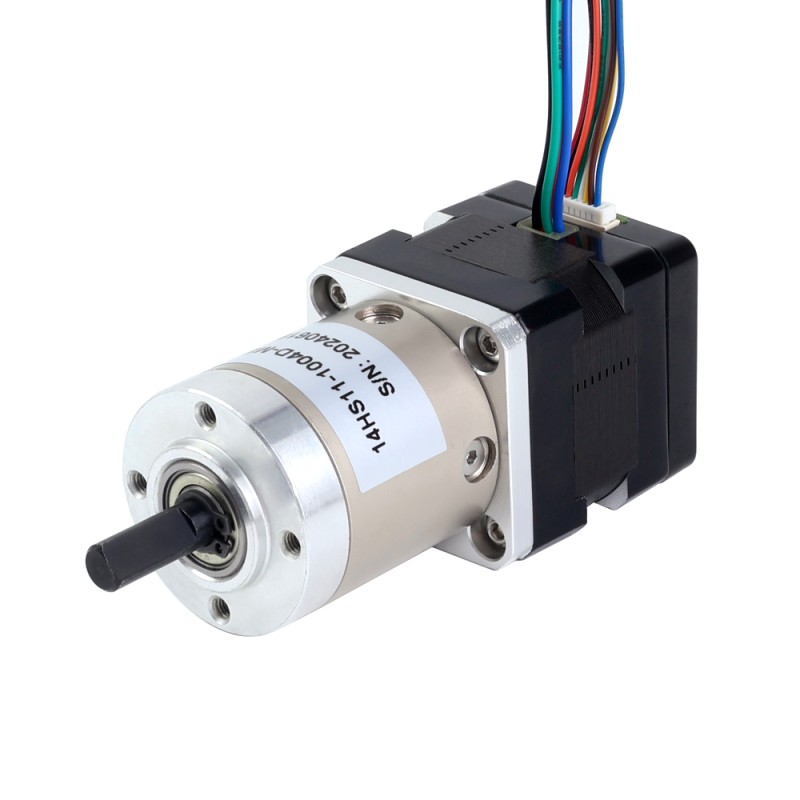

Nema 14 stappenmotor met planetaire versnellingsbak overbrengingsverhouding 19:1 en magnetische encoder 1000PPR(4000CPR)

Dit is een Nema 14-motor met gesloten lus, uitgerust met een planetaire versnellingsbak van 19.203:1 en een magnetische incrementele encoder van 1000ppr (4000cpr). De ingebouwde encoder en versnellingsbak zorgen voor nauwkeurige positioneringsmogelijkheden en een hoge koppelafgifte bij lage snelheden van de motor. De hoge nauwkeurigheid kan ook voldoen aan de hoge eisen voor andere toepassingen.

Elektrische specificatie

• Onderdeelnummer fabrikant: 14HS11-1004D-ME1K-PG19
• Motortype: Bipolaire Stepper
• Staphoek zonder tandwielkast: 1.8deg
• Koppel zonder Tandwielkast: 0.125Nm (17.7oz.in)
• Nominale stroom/fase: 1.0A
• Fase weerstand: 3,5 ohm
• Inductantie: 3,5mH±20% (1KHz)
• Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

• Type Tandwielkast: Planetair
• Versnellingsverhouding: 19,203:1
• Efficiëntie: 81%
• Speling bij nullast: <=1deg
• Max. toelaatbaar koppel: 3Nm (424.92oz.in)
• Moment toelaatbaar koppel: 5Nm (708.2oz.in)
• Maximale axiale belasting: 50N
• Maximale radiale belasting: 100N

Encoderspecificatie

• Type uitgangscircuit: Differentieel
• Type encoder: Magnetisch Incrementeel
• Resolutie encoder: 1000PPR (4000CPR)
• Kanalen uitgangssignaal: 3 kanalen
• Voedingsspanning Min: 3.3V
• Voedingsspanning max: 5.5V
• Uitgangsstroom: 20mA
• Hoog uitgangsspanning: 5V
• Uitgang laagspanning: 0.2V
• Uitgangsfrequentie Max: 400kHZ

Fysieke specificaties

• Type Tandwielkast: Planetair
• Framemaat: 35 x 35mm
• Motor Lengte: 28mm
• Tandwielkast Lengte: 35.8mm
• Schacht Diameter: Φ6mm
• Schacht Lengte: 18mm
• D-snijden Lengte: 12mm
• Aantal draden: 4
• Loodlengte: 500mm
