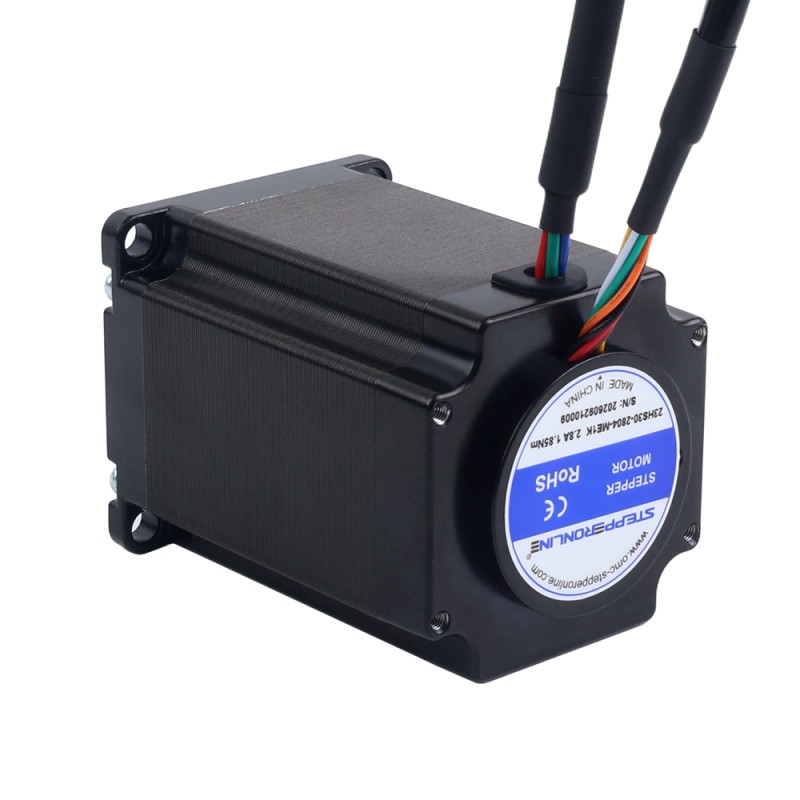

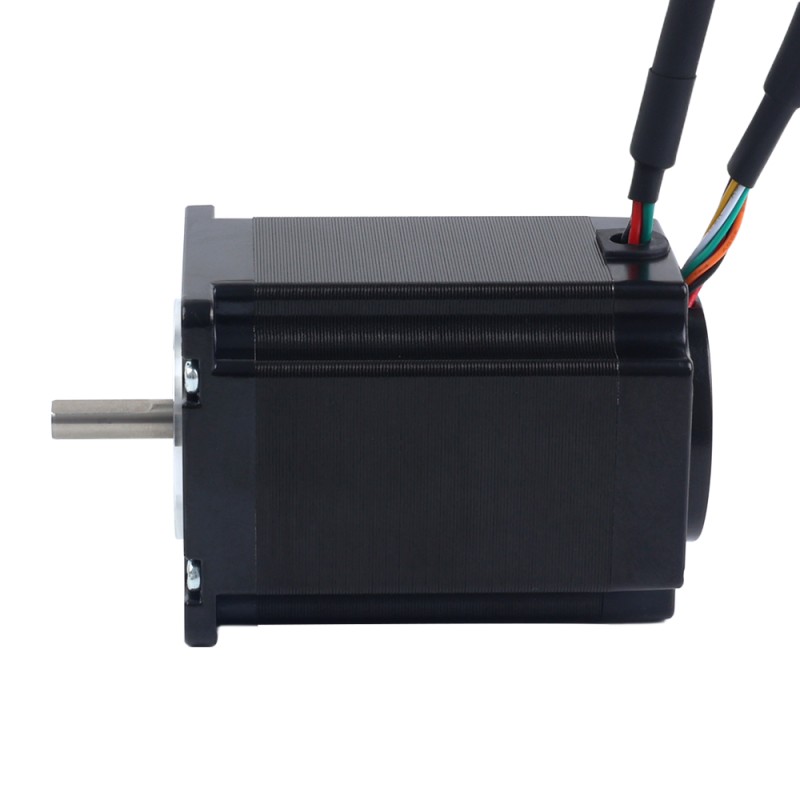

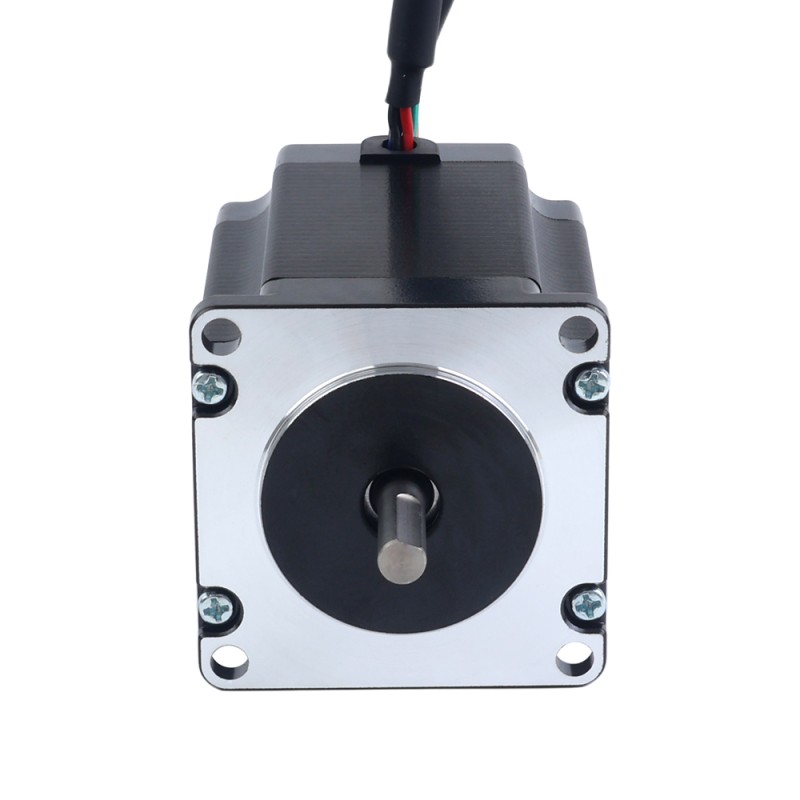

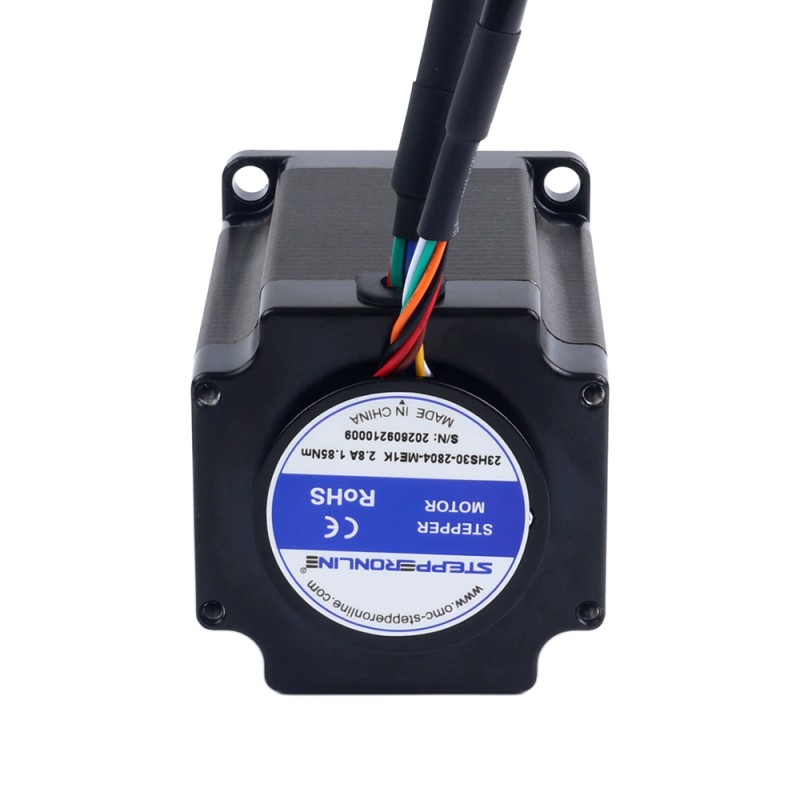

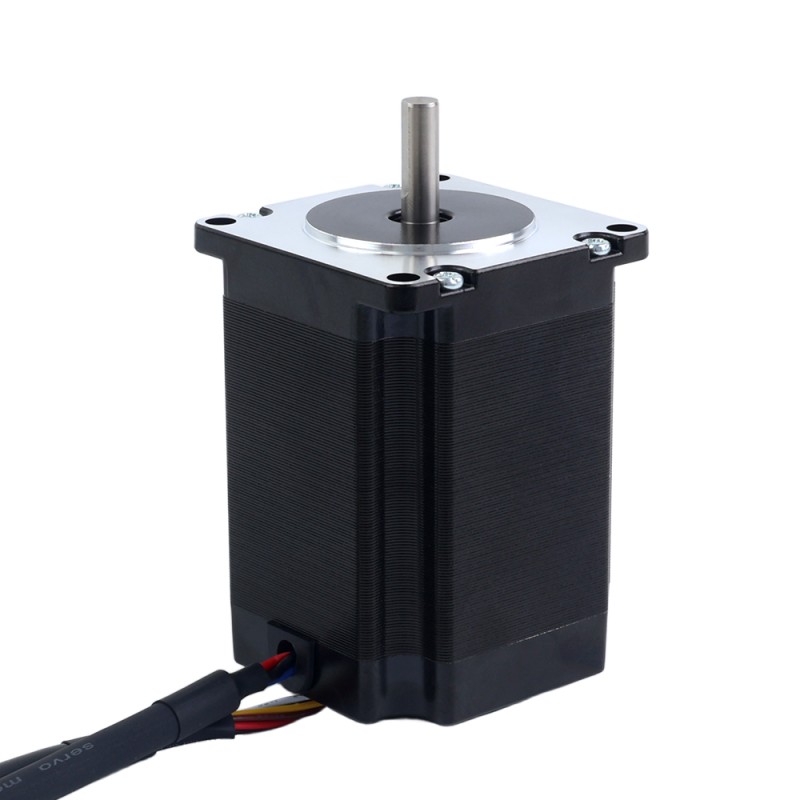

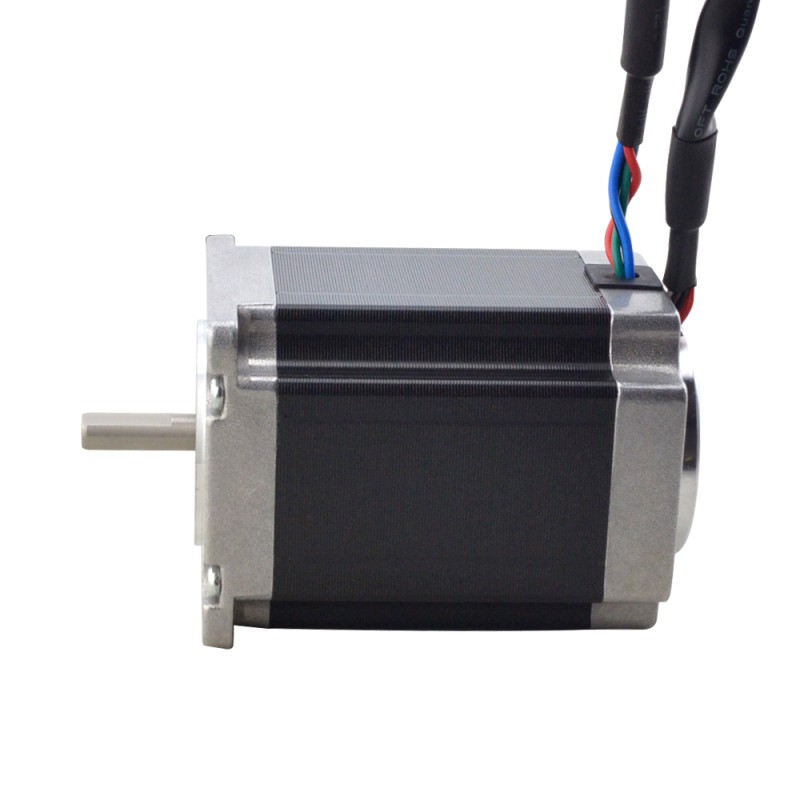

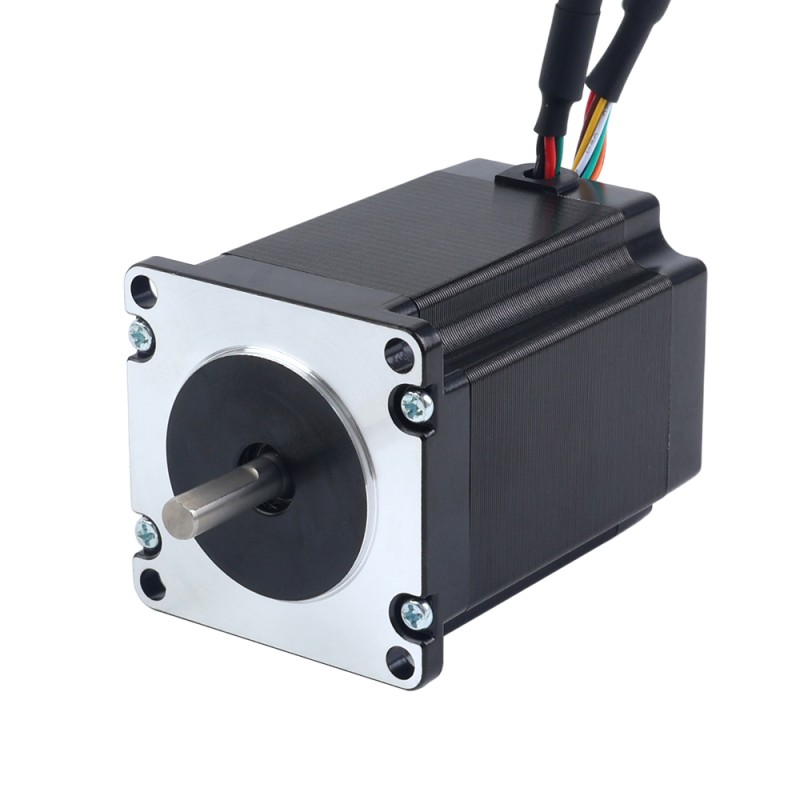

Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
23HS30-2804-ME1K
Schacht Diameter(mm)6.35
Schachtlengte(mm)21
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)185
Vraag

Downloads

23HS30-2804-ME1K.STEPSTEP · 1.14MBLog in om te downloaden23HS30-2804-ME1K_Full_Datasheet.pdfPDF · 228.48KB
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)PrijsVoorraad
23HS22-2804-ME1K6.35213120€20,86Op voorraad
23HS22-4004-ME1K6.35213120€18,61Op voorraad
23HS22-4004D-E10008212120€22,70Op voorraad
23HS30-2504D-E1000-C18213200€35,46Op bestelling
23HS30-2804-ME1K6.35213185€25,69Op voorraad
23HS30-5004-ME1K6.35213200€21,97Op voorraad
23HS30-5004D-E10008212200€26,05Op voorraad
23HS40-5004-ME1K8213300€25,59Op voorraad
23HS40-5004D-E10008222300€31,49Op voorraad
23HS40-5004D-E1K-1M58212300€27,73Op voorraad
23HS45-4204-ME1K10243300€31,38Op voorraad
23HS45-4204D-E10008212300€32,78Op voorraad
Nema 23 Gesloten Lus Stappenmotor 1.85Nm (261.98oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Deze nema 23 closed loop stappenmotor heeft een koppel van 1,85 Nm (261,98oz.in). De encoder is ee... Lees meer
4 beoordeling(en) • Geef beoordeling
vanaf
€25,69
5 + €24,63
10 + €23,66
50 + €22,76
100 + €21,92

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze nema 23 closed loop stappenmotor heeft een koppel van 1,85 Nm (261,98oz.in). De encoder is een magnetische encoder met 3 kanalen en een resolutie van 1000PPR (4000CPR). Het grootste voordeel voor magnetische encoders is de grootte en de kosten, ze worden veel gebruikt in kleine ruimtes en hogere kosten prestaties.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 23HS30-2804-ME1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 1.85Nm (261.98oz.in)
  • Nominale stroom/fase: 2.8A
  • Faseweerstand: 1,13 ohm ± 10%
  • Inductantie: 4.8mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 57 x 57mm
  • Lichaamslengte: 80,5mm
  • Schacht Diameter: Φ 6.35mm
  • Schacht Lengte: 21mm
  • D-CUT Schachtlengte: 15mm
  • Loodlengte: 500mm
  • Gewicht: 1.0kg

Encoderspecificatie

  • Type uitgangscircuit: Differentieel
  • Type encoder: Magnetisch Incrementeel
  • Resolutie encoder: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 kanalen
  • Voedingsspanning Min: 3.3V
  • Voedingsspanning max: 5.5V
  • Uitgangsstroom: 20mA
  • Uitgangsspanning hoog: 5V
  • Uitgang laagspanning: 0.2V
  • Uitgangsfrequentie Max: 400kHZ

Motor- en encoder-aansluiting

Motor
A+
A-
B+
B-
Draad
Groen
Zwart
Rood
Blauw

Encoder
VCC
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Draad
Rood
Zwart
Bruin
Oranje
Blauw
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 1.13
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 261.98
Inductantie(mH) 4.8
Nominale stroom(A) 2.8
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 185
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
IP-classificatie 40
Lichaamslengte(mm) 80.5
Schacht Diameter(mm) 6.35
Schachtlengte(mm) 21
