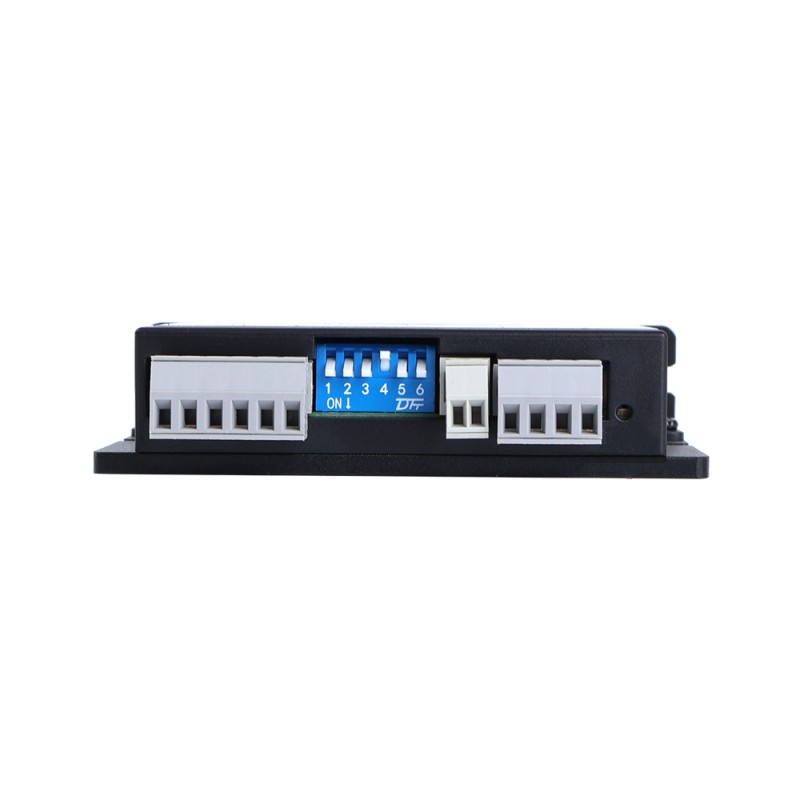

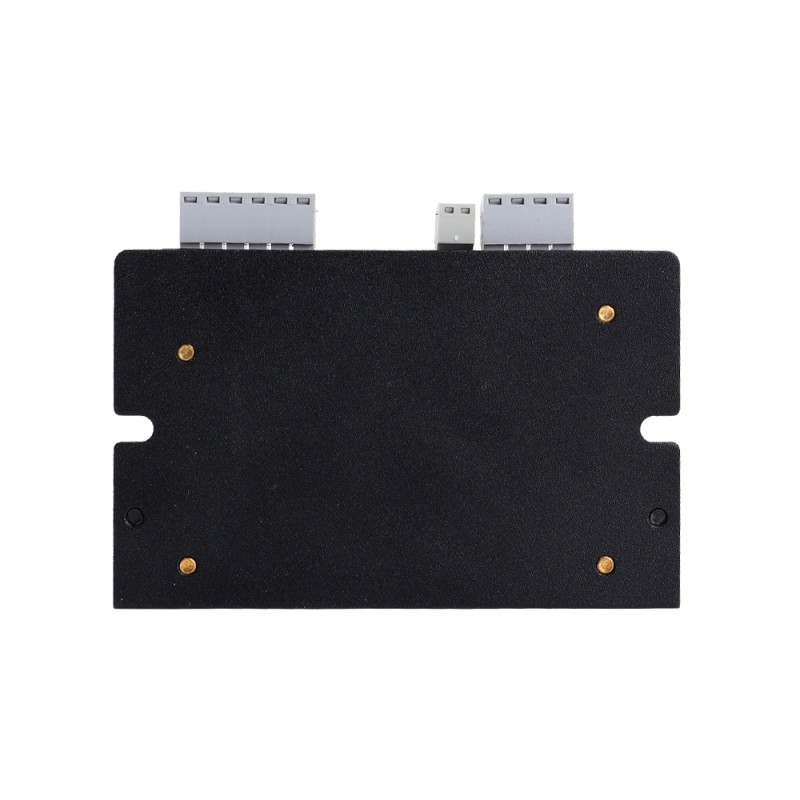

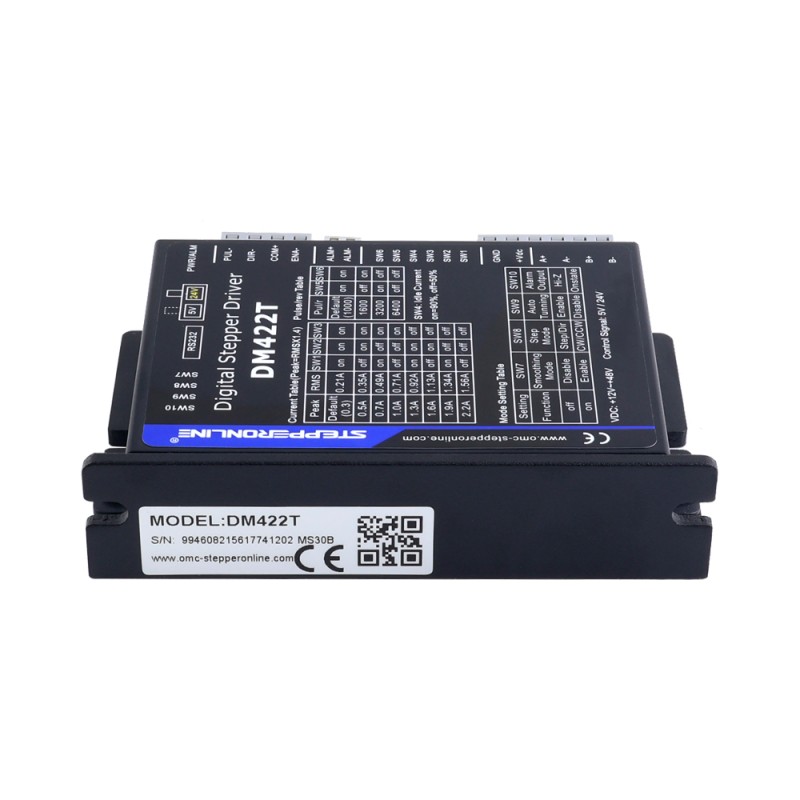

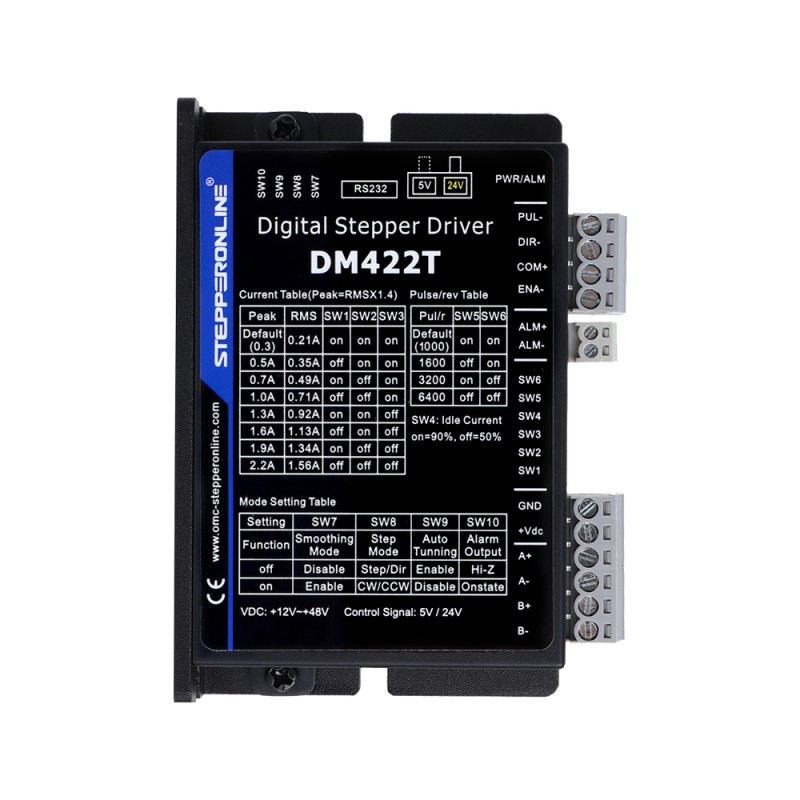

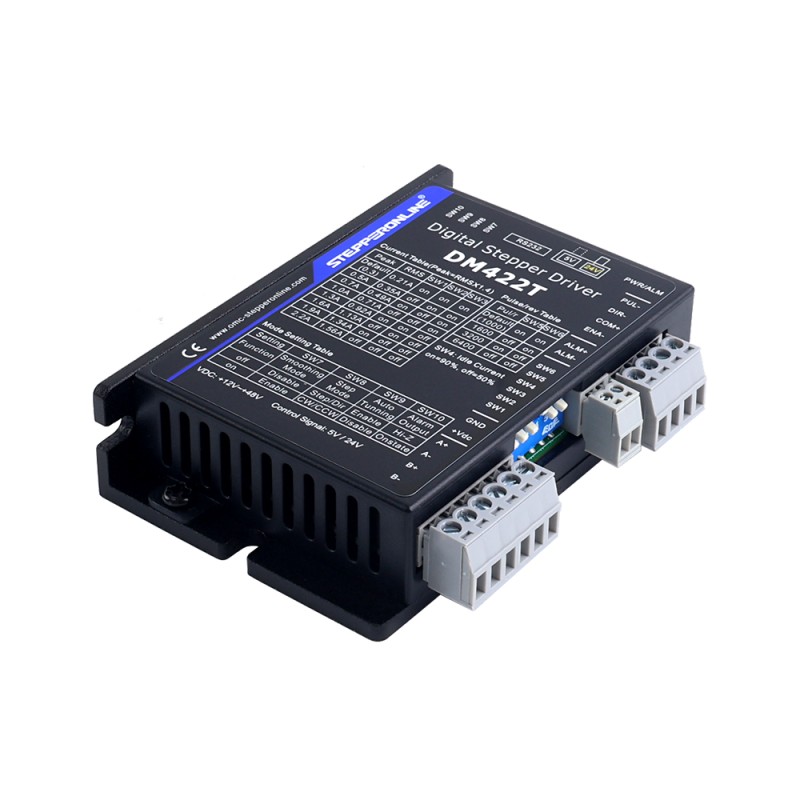

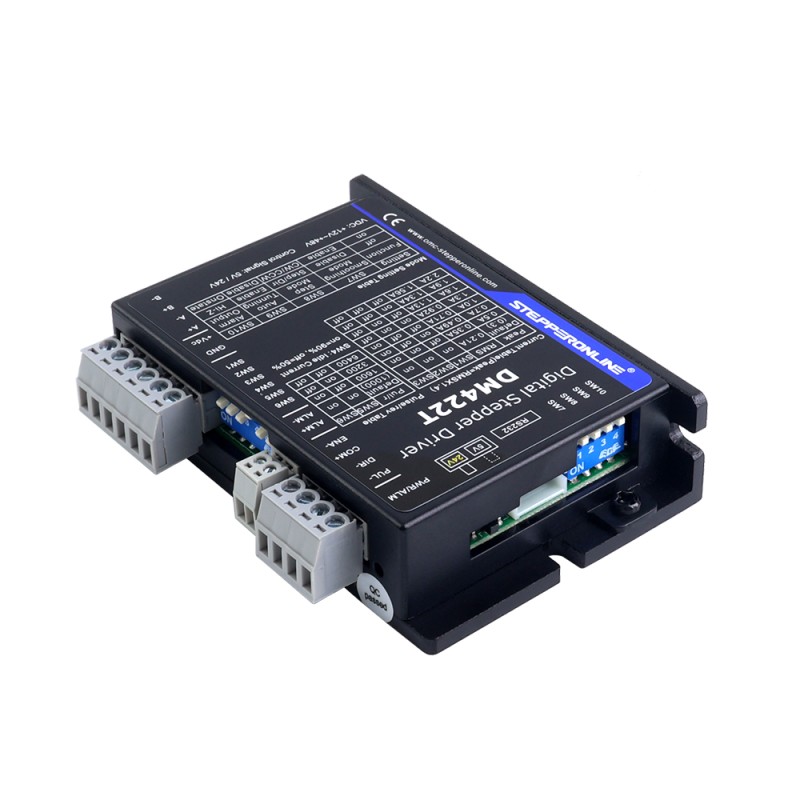

Digitale Stappenaandrijving 0,3-2,2A 12-50VDC voor Nema 11, 14, 17 Stappenmotor

De DM422T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie voor bewegingsbesturing. De driver heeft een uniek niveau van systeemgladheid bereikt, biedt een optimaal koppel en voorkomt instabiliteit in het middenbereik. De automatische motorherkenning en parameterconfiguratie zorgen voor een snelle instelling voor optimale modi met verschillende motoren. Vergeleken met traditionele analoge aandrijvingen kan de DM422T een stappenmotor aandrijven met veel minder ruis, minder verwarming en soepelere bewegingen. De unieke eigenschappen maken de DM422T een ideale keuze voor toepassingen met hoge eisen. Het wordt sterk aanbevolen om te werken als nema 11, 14, 17 driver.

Belangrijkste kenmerken

• Auto tuning instelling
• Alarm uitgang instelling
• Afvlakkende modus instellen
• 500KHz maximale pulsingangsfrequentie
• Overspannings- en overstroombeveiliging
• 4 microstapresoluties via DIP-schakelaars
• 8 uitgangsstroominstellingen via DIP-schakelaars
• Soft-start zonder "sprong" bij inschakelen
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Stap- & richtingsregeling (PUL/DIR) of dubbele pulsregeling
• Onbelaste stroom reductie tot 50% of 90% selectie via SW4
• Anti-Resonantie voor optimaal koppel, extra soepele beweging, lage motoropwarming en lawaai

Elektrische specificaties

• Piekstroom uitgang: 0,3~2,2A
• Ingangsspanning: +12~50VDC (typisch 36VDC)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• De Frequentie van de impulsinput: 0~500kHz

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Vochtigheid: 40% RH-90% RH
• Bedrijfstemperatuur: 0℃ - 40℃
• Trillingen: 10-55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.230g
