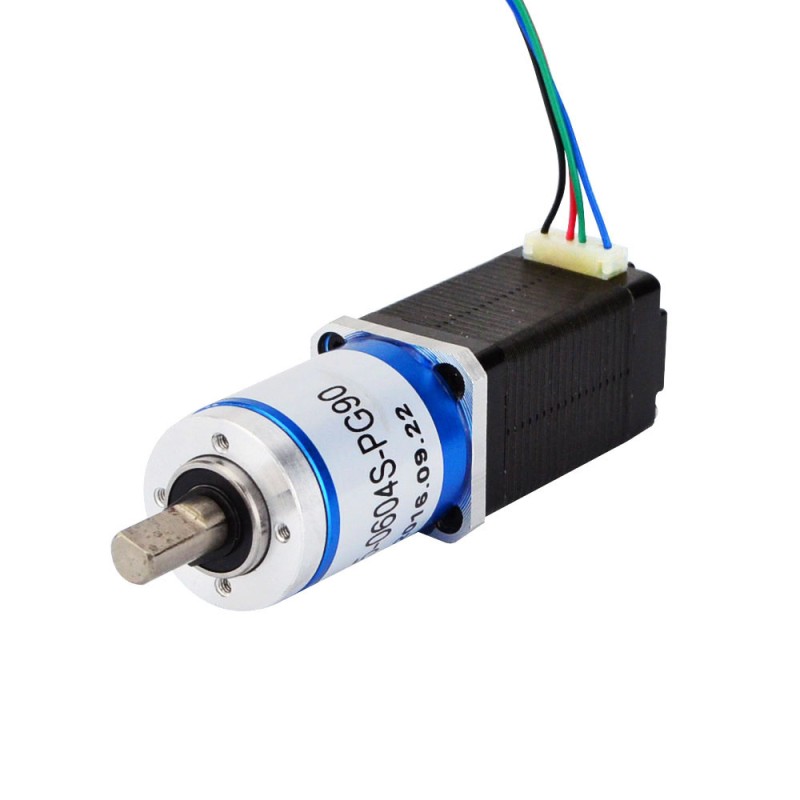

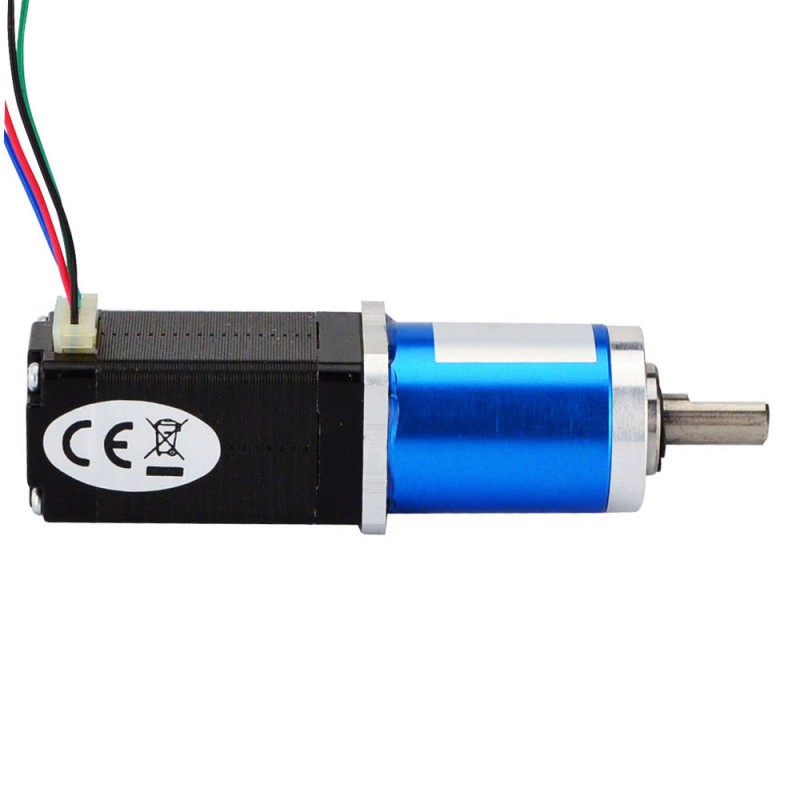

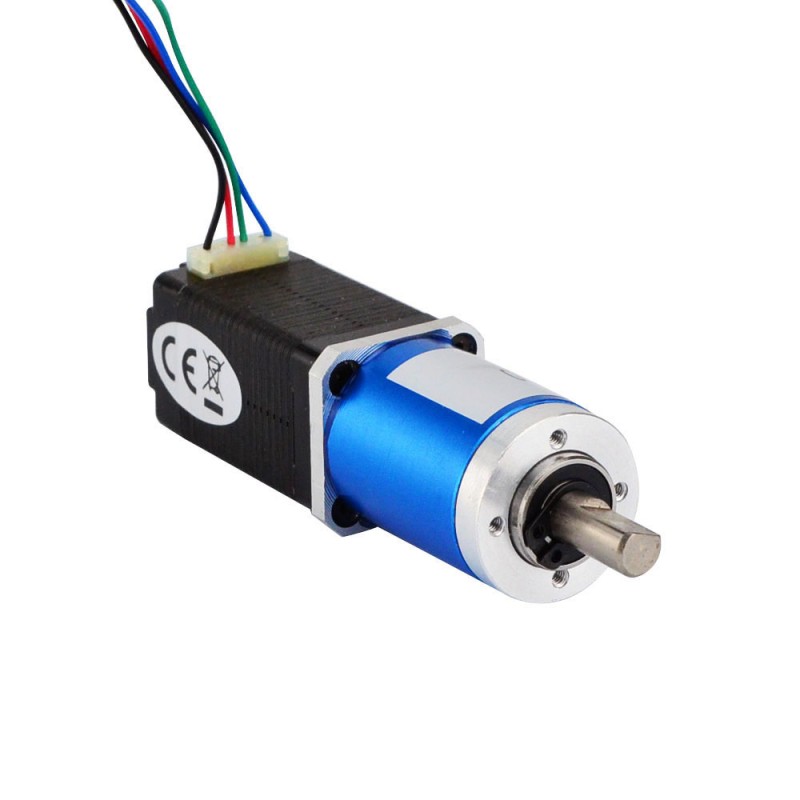

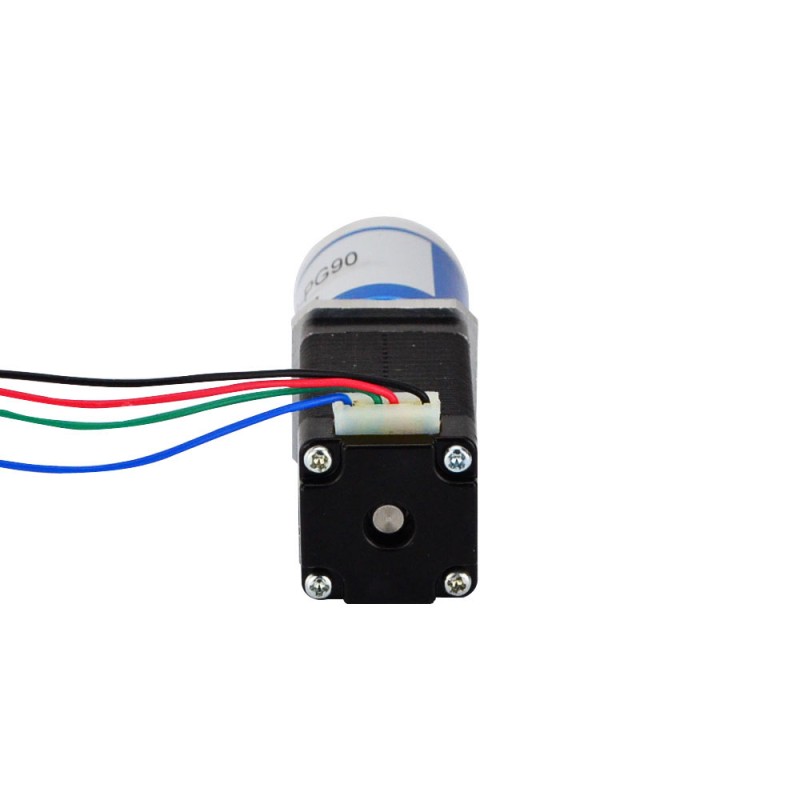

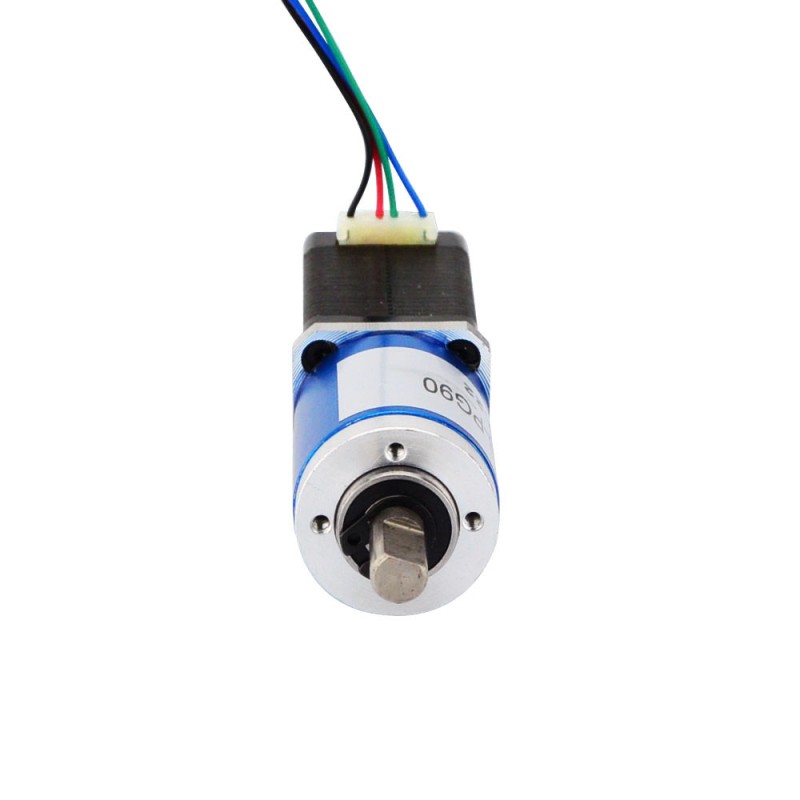

Name: Nema 8 stappenmotor bipolair L=38mm w/versnelling 90:1 planetaire tandwielkast
Brand: STEPPERONLINE
SKU: 8HS15-0604S-PG90
Price: 38.97 EUR
Availability: BackOrder

Nema 8 stappenmotor bipolair L=38mm w/versnelling 90:1 planetaire tandwielkast

8HS15-0604S-PG90

Type uitgaande asD

Schacht Diameter(mm)6

Enkele as/Dubbele asEnkele as

Framemaat(mm)Nema 08 (20 x 20)

Vraag

Downloads

8HS15-0604S-PG90_Full_Datasheet.pdfPDF · 144.54KB 8HS15-0604S-PG90.STEPSTEP · 2MBLog in om te downloaden 8HS15-0604S-PG90_Torque_Curve.pdfPDF · 334.28KB 8HS15-0604S_torque_curve.pdfPDF · 213.05KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Enkele as/Dubbele as	Framemaat(mm)	Prijs	Voorraad
8HS11-0204D-PG90	D	6	Dubbele as	Nema 08 (20 x 20)	€35,15	Op voorraad
8HS11-0204S-PG90	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad
8HS12-0506S-PG90	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad
8HS15-0604S-PG19	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad
8HS15-0604S-PG5	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad
8HS15-0604S-PG64	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad
8HS15-0604S-PG90	D	6	Enkele as	Nema 08 (20 x 20)	€38,97	Op voorraad

Nema 8 stappenmotor bipolair L=38mm w/versnelling 90:1 planetaire tandwielkast

Deze Nema 8 stappenmotor met 38mm behuizing en 0,6A nominale stroom, integreerde een planetaire redu... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€38,97

5 + €37,04

10 + €35,30

50 + €33,71

100 + €32,26

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 8 stappenmotor met 38mm behuizing en 0,6A nominale stroom, integreerde een planetaire reductor met 90,25:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.

Elektrische specificatie

Onderdeelnummer fabrikant: 8HS15-0604S-PG90
Motortype: Bipolaire Stepper
Stappenhoek: 0.02deg
Houdkoppel zonder Tandwielkast: 4Ncm (5.66oz.in)
Nominale stroom/fase: 0.6A
Faseweerstand: 11ohms
Inductantie: 5.5mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

Type Tandwielkast: Planetaire
Overbrengingsverhouding: 90.25:1
Rendement: 70%
Speling bij nullast: <=3deg
Max. toelaatbaar koppel: 0.5Nm (127.5oz.in)
Moment Toelaatbaar Koppel: 1Nm(283oz.in)
As Maximale Axiale Belasting: 5N
Maximale radiale belasting: 25N

Fysieke specificaties

Framemaat: 20 x 20mm
Lengte motor: 38mm
Tandwielkast Lengte: 30.95mm
Schacht Diameter: 6 mm
Schacht Lengte: 15mm
D-snijden Lengte: 9mm
Aantal draden: 4
Loodlengte: 300mm
Gewicht: 130g

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Soort product
Soort product	Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	11
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel zonder versnellingsbak(N.m)	0.04
Inductantie(mH)	5.5
Stroom (A)	0.6
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 08 (20 x 20)
Gewicht(g)	130
IP-classificatie	40
Lichaamslengte(mm)	68.95
Loodlengte(mm)	300
Overbrengingsverhouding(xx:1)	90.25
Schacht Diameter(mm)	6
Schachtlengte(mm)	15
Speling	<=3 deg
Type uitgaande as	D
Type versnellingsbak	Economische Planetaire
