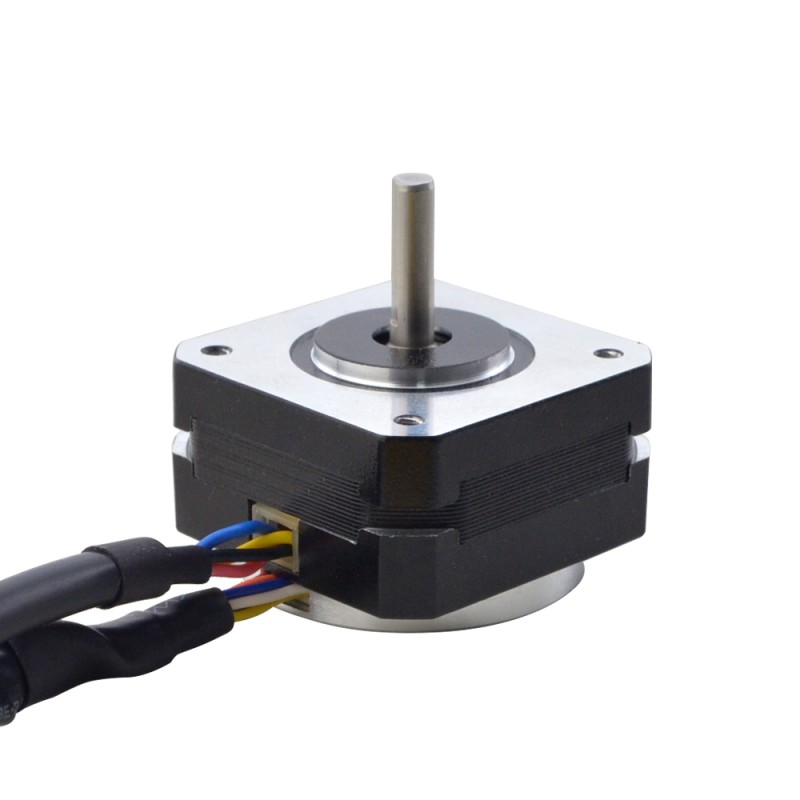

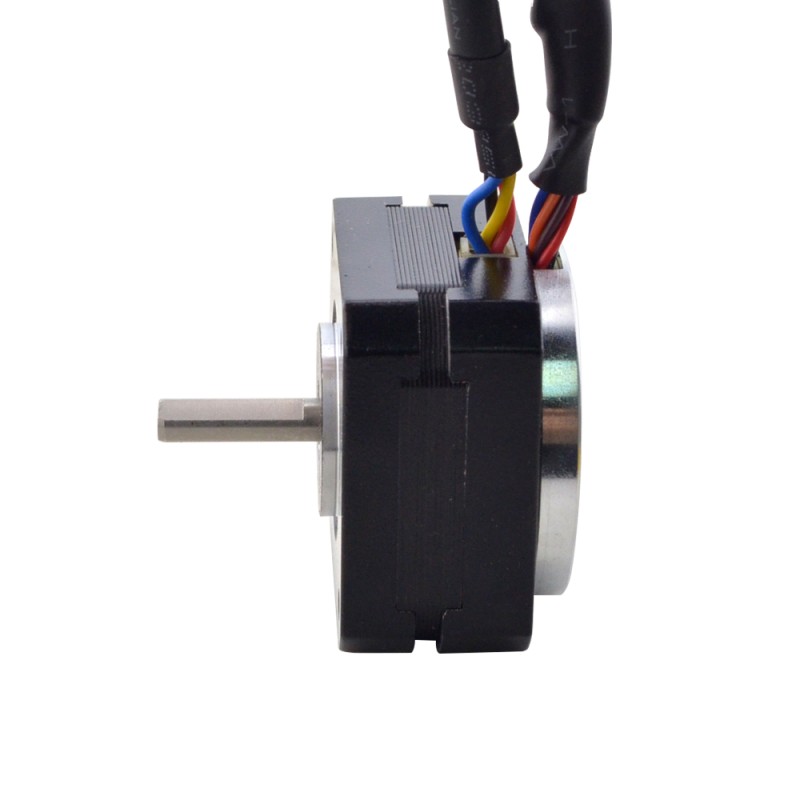

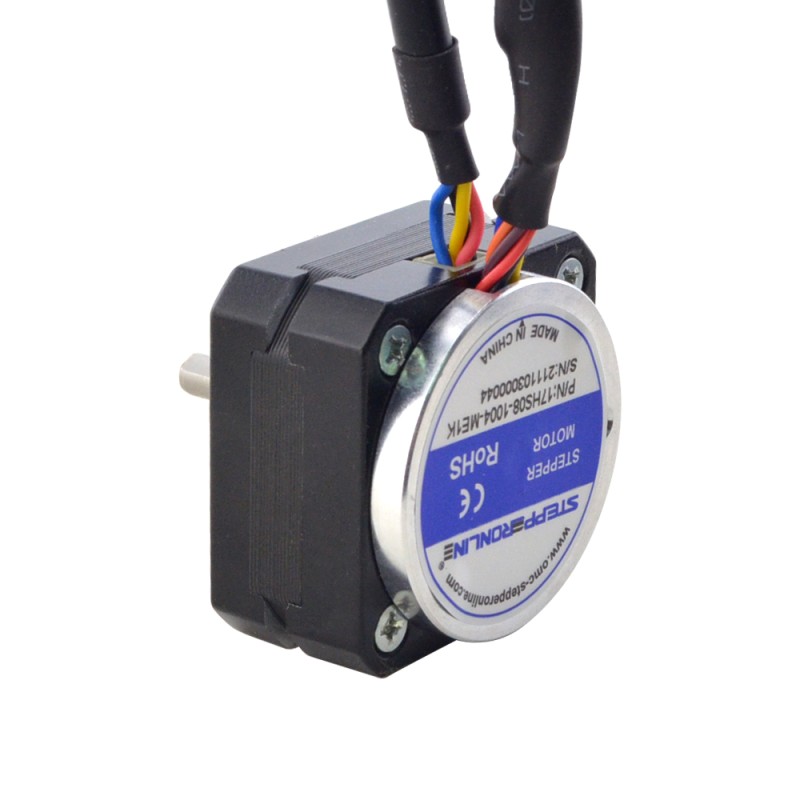

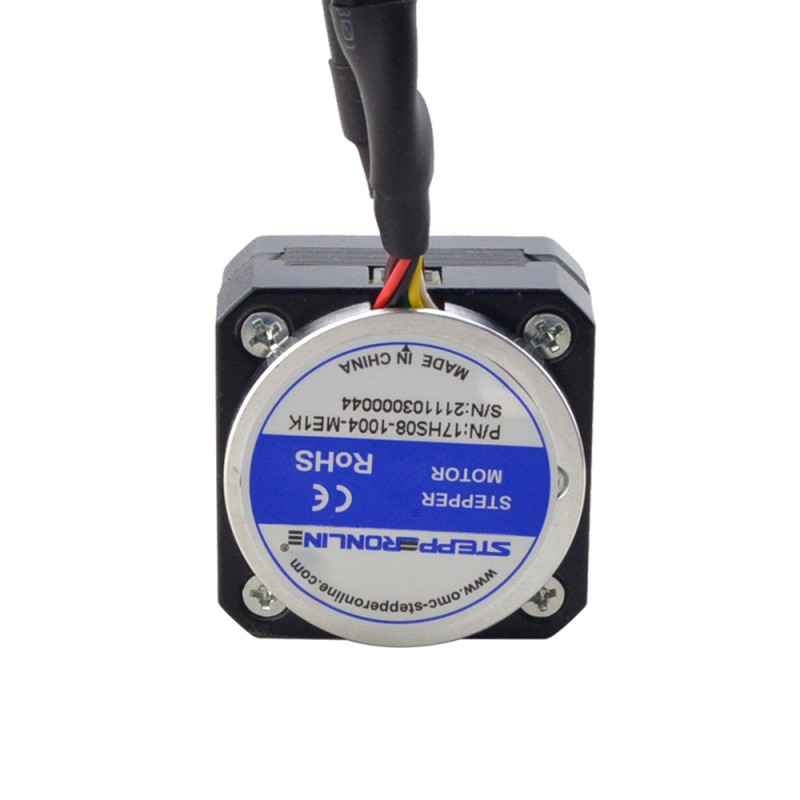

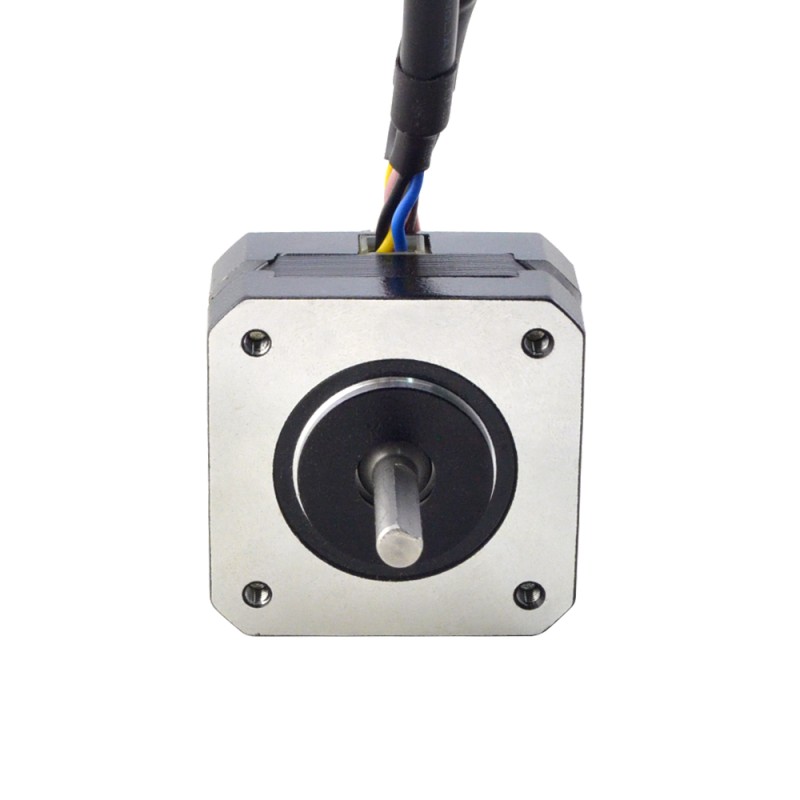

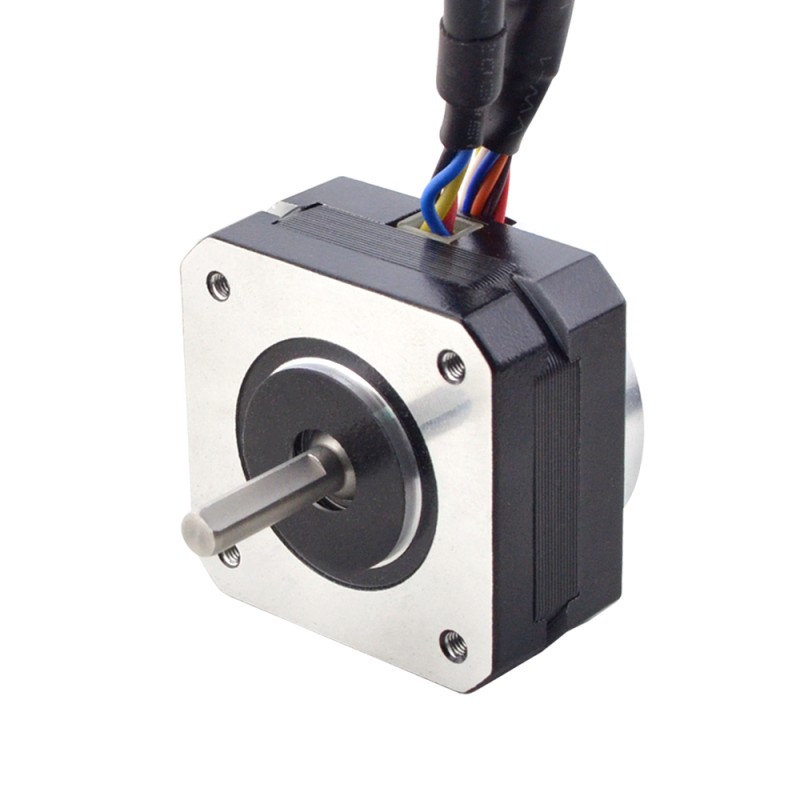

Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS08-1004-ME1K | StepperOnline
17HS08-1004-ME1K
Schachtlengte(mm)20
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)16
Nominale stroom(A)1.0
Vraag

Downloads

17HS08-1004-ME1K.STEPSTEP · 795.93KBLog in om te downloaden17HS08-1004-ME1K_Full_Datasheet.pdfPDF · 166.79KB
Dezelfde serie
ModelSchachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
17HS08-1004-ME1K203161.0€15,77Op voorraad
17HS08-1004D-E1K202141.0€14,61Op voorraad
17HS15-1504-ME1K243451.5€16,54Op voorraad
17HS15-1504D-E1K242421.5€16,15Op voorraad
17HS19-2004-ME1K243562.0€17,06Op voorraad
17HS19-2004D-E1K242522.0€17,06Op voorraad
17HS24-2004-ME1K243802.0€16,42Op voorraad
17HS24-2004D-E1K242802.0€18,23Op voorraad
17HS24-2104-ME1K243652.1€19,85Op voorraad
Nema 17 Gesloten Lus Stappenmotor 16Ncm(22,7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Dit is de dunste closed loop stappenmotor die we hebben, hij is slechts 26mm dik inclusief encoder. ... Lees meer
4 beoordeling(en) • Geef beoordeling
vanaf
€15,77
5 + €15,12
10 + €14,51
50 + €13,97
100 + €13,45

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is de dunste closed loop stappenmotor die we hebben, hij is slechts 26mm dik inclusief encoder. De encoder is een magnetische encoder met 3 kanalen en een resolutie van 1000PPR (4000CPR). Het grootste voordeel van magnetische encoders zijn de afmetingen en de kosten. Ze worden veel gebruikt in kleine ruimtes en leveren hogere kosten op.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS08-1004-ME1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 16Ncm(22,7oz.in)
  • Nominale stroom/fase: 1.0A
  • Fase Weerstand: 3,7 ohm± 10%
  • Inductantie: 4,5mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 42 x 42mm
  • Lichaamslengte: 26mm
  • Schacht Diameter: 5 mm
  • Schacht Lengte: 20mm
  • D-CUT Schachtlengte: 16,5mm
  • Loodlengte: 500mm

Encoderspecificatie

  • Type uitgangscircuit: Differentieel
  • Type encoder: Magnetisch Incrementeel
  • Resolutie encoder: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 kanalen
  • Voedingsspanning Min: 3.3V
  • Voedingsspanning max: 5.5V
  • Uitgangsstroom: 20mA
  • Hoog uitgangsvoltage: 5V
  • Uitgang laagspanning: 0.2V
  • Uitgangsfrequentie Max: 400kHZ

Motor- en Encoder-aansluiting

Motor
A+
A-
B+
B-
Draad
Rood
Zwart
Geel
Blauw

Encoder
VCC
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Draad
Rood
Zwart
Bruin
Oranje
Blauw
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 3.7
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 22.7
Inductantie(mH) 4.5
Nominale stroom(A) 1.0
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 16
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 26
Schacht Diameter(mm) 5
Schachtlengte(mm) 20
