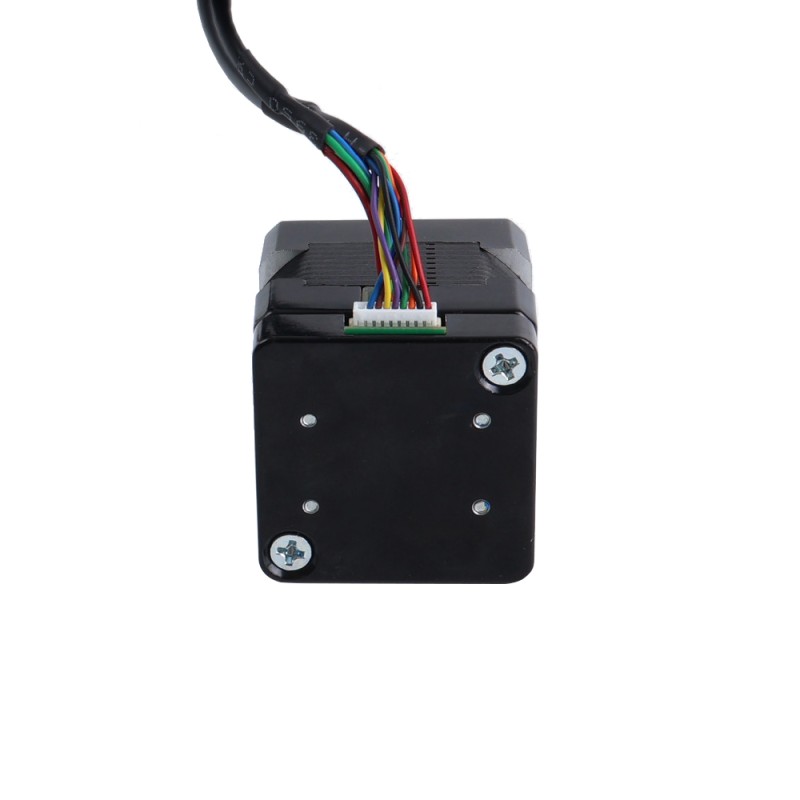

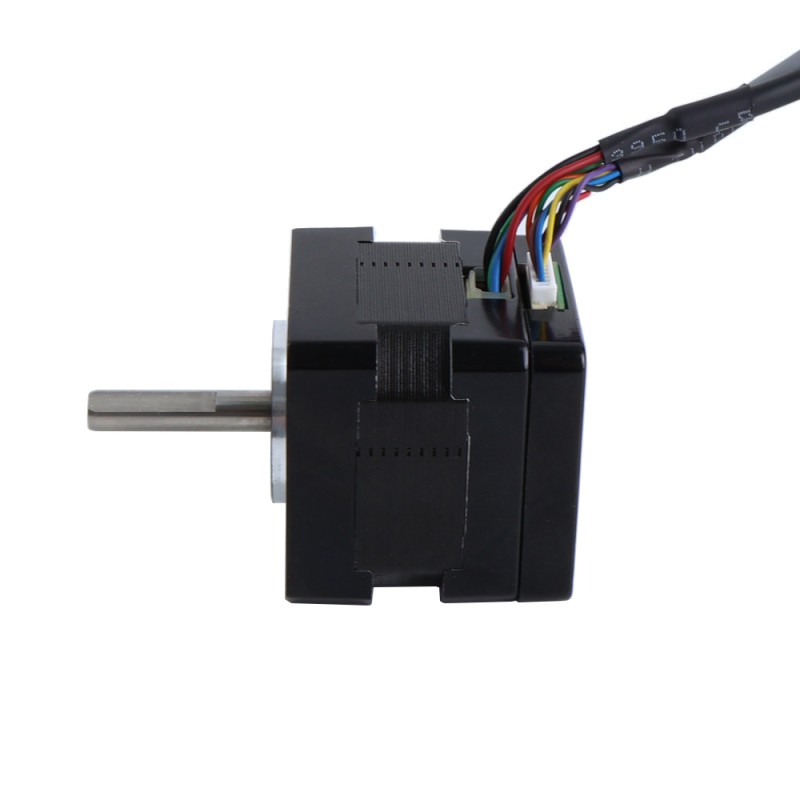

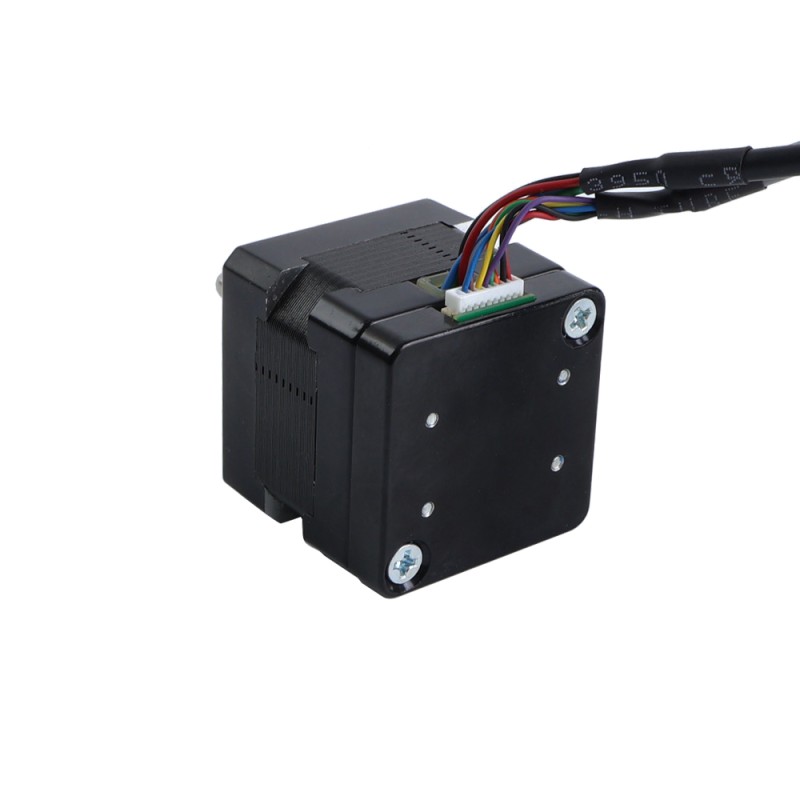

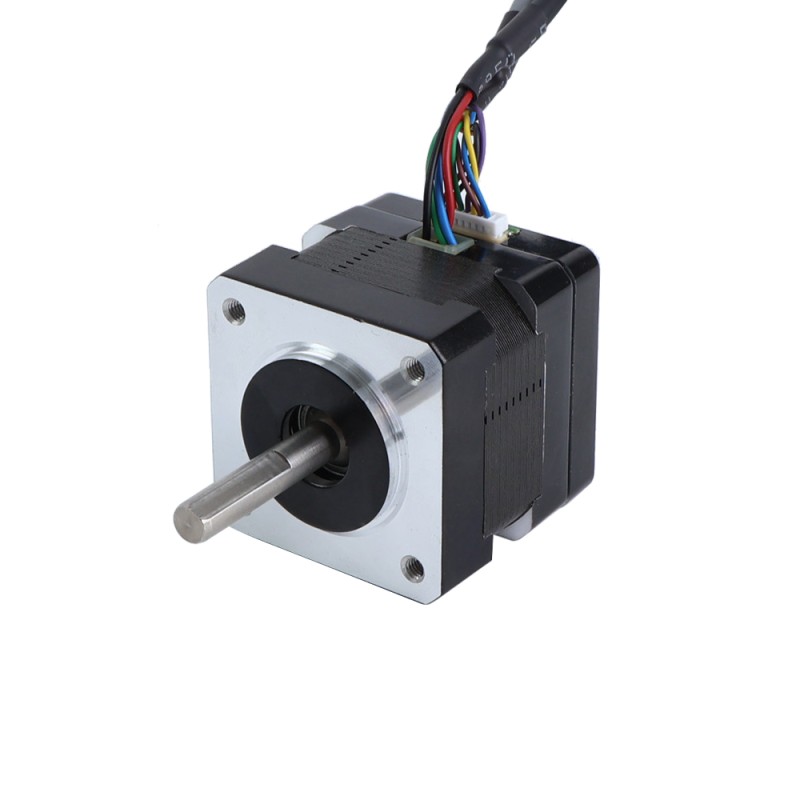

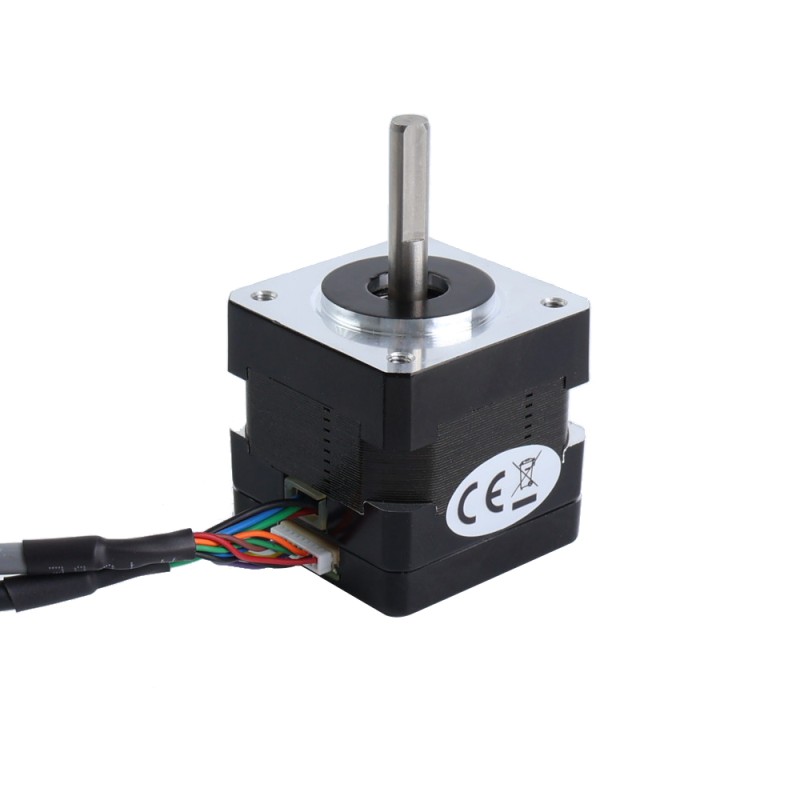

Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
14HS11-1004-ME1K
Resolutie encoder1000PPR
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)12.5
Nominale stroom(A)1.0
Vraag

Downloads

14HS11-1004-ME1K_Full_Datasheet.pdfPDF · 149.17KB14HS11-1004-ME1K.STEPSTEP · 597.83KBLog in om te downloaden
Dezelfde serie
ModelResolutie encoderUitgangssignaalkanalenVasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
14HS11-1004-ME1K1000PPR312.51.0€28,57Op voorraad
14HS13-0804D-E22-300300PPR2180.8€33,53Op voorraad
14HS20-1504D-E22-300300PPR2401.5€40,07Op voorraad
Nema 14 Gesloten Lus Stappenmotor 12.5Ncm (17.7oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Dit is de dunste closed loop stappenmotor die we hebben, hij is slechts 34,5 mm dik inclusief encode... Lees meer
7 beoordeling(en) • Geef beoordeling
vanaf
€28,57
5 + €24,04
10 + €20,75
50 + €18,25
100 + €16,29

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is de dunste closed loop stappenmotor die we hebben, hij is slechts 34,5 mm dik inclusief encoder. De encoder is een magnetische encoder met 3 kanalen en een resolutie van 1000PPR (4000CPR). Het grootste voordeel van magnetische encoders zijn de afmetingen en de kosten. Ze worden veel gebruikt in kleine ruimtes en leveren hogere kosten op.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 14HS11-1004-ME1K
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 12.5Ncm (17.7oz.in)
  • Nominale stroom/fase: 1.0A
  • Fase Weerstand: 3,5 ohm ± 10%
  • Inductantie: 3,5mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 35 x 35mm
  • Lichaamslengte: 28mm
  • Schacht Diameter: Φ5mm
  • Schacht Lengte: 24mm
  • D-CUT Schachtlengte: 15mm
  • Loodlengte: 500mm

Encoderspecificatie

  • Type uitgangscircuit: Differentieel
  • Type encoder: Magnetisch Incrementeel
  • Resolutie encoder: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 kanalen
  • Voedingsspanning Min: 3.3V
  • Voedingsspanning max: 5.5V
  • Uitgangsstroom: 20mA
  • Uitgangsspanning hoog: 5V
  • Uitgang laagspanning: 0.2V
  • Uitgangsfrequentie Max: 400kHZ

Motor- en encoderaansluiting

Motor
A+
A-
B+
B-
Draad
Zwart
Groen
Rood
Blauw

Encoder
VCC
EGND
EA+
EA-
EB+
EB-
EZ+
EZ-
Draad
Rood
Zwart
Bruin
Oranje
Blauw
Groen
Geel
Paars
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 3.5
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 17.7
Inductantie(mH) 3.5
Nominale stroom(A) 1.0
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 12.5
Fysieke specificatie
Framemaat(mm) Nema 14 (35 x 35)
IP-classificatie 40
Lichaamslengte(mm) 28
Schacht Diameter(mm) 5
Schachtlengte(mm) 24
