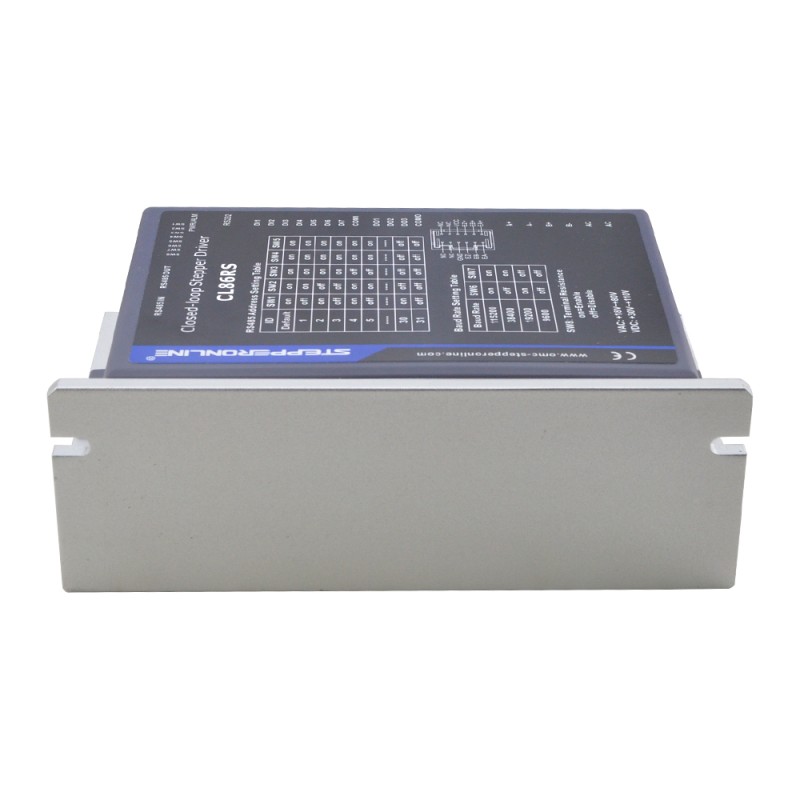

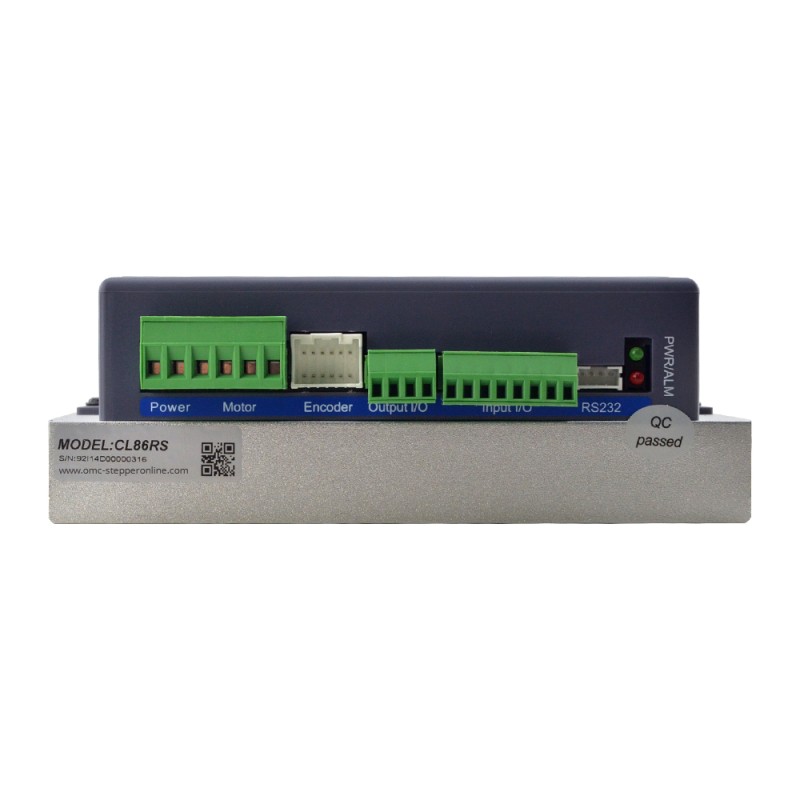

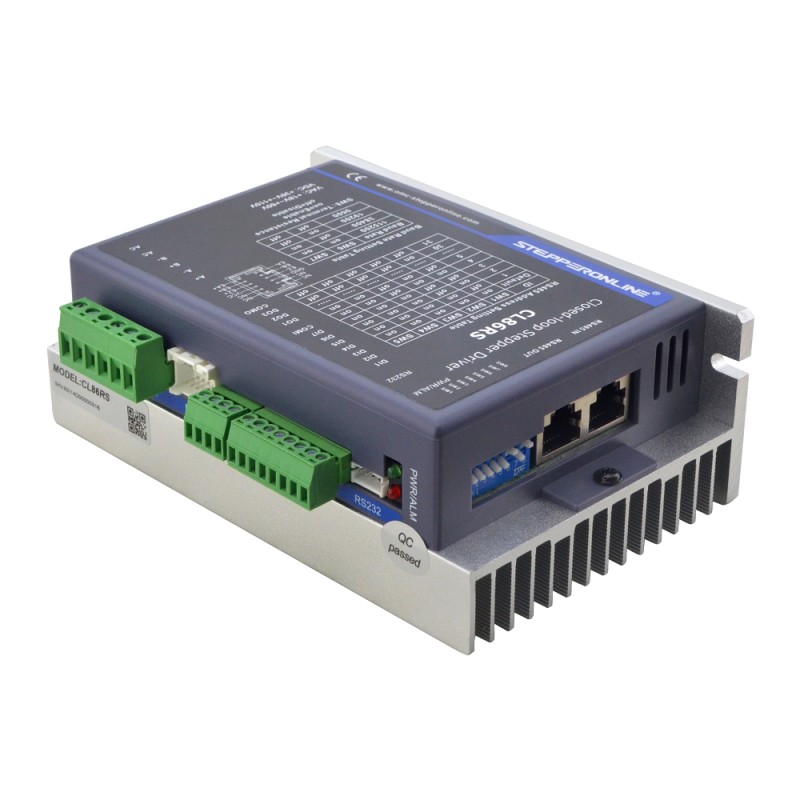

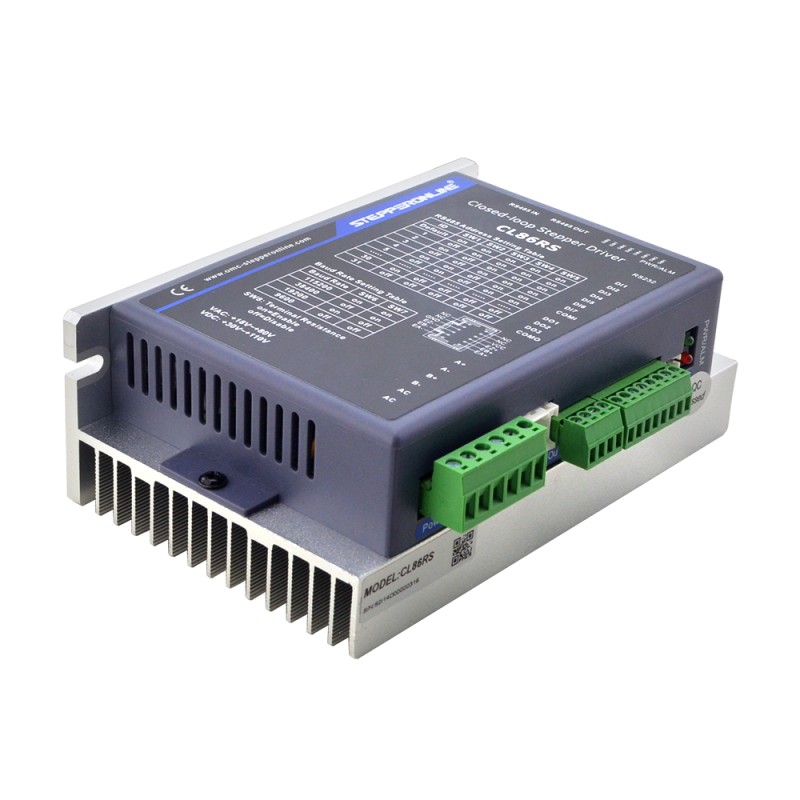

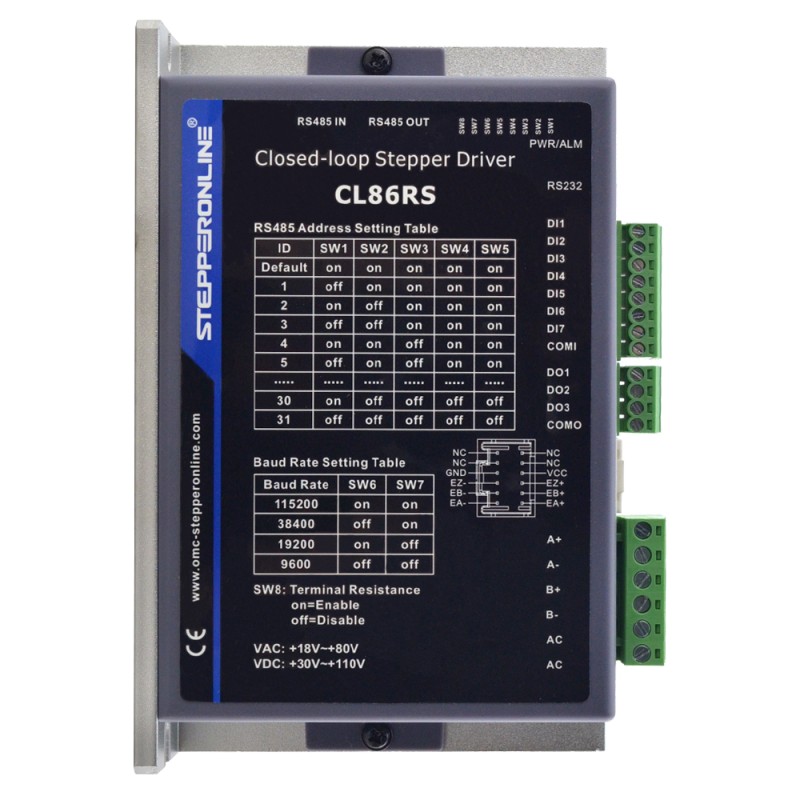

Modbus RS485 Gesloten lus stappenmotordriver 2,1-8,0A 30-110VDC of 18-80VAC

CLRS-serie zijn closed loop stepper driver gebaseerd op standaard Modbus RS485 protocol, met behulp van RS485 communicatie kan een netwerk tot 31 assen, ingebouwde PR-functie met 16-segment positie tabel (PR Mode). Ze kunnen niet alleen het probleem van stap verlies in de open lus stepper systeem op te lossen, maar ook kunnen besparen extra controllers in de meeste van point-to-point-toepassingen, sterk verbeteren betrouwbaarheid van het systeem en vermindering van de kosten. CLRS-serie ondersteunt ook de functie van het onderwijs, de werkingsmodi van Profiel Positie, Profiel Snelheid en Homing.

Belangrijkste functies

• Geschikt voor Nema 34 met encoderresolutie van 1000 ppr tot 5000 ppr
• Ondersteuning Modbus RS485 protocol, interne 16-segment positie-instructies
• Geen stapverlies, geen jagen, geen koppelreservering
• Beweging kan worden gestart door externe IO of RS485
• 7 configureerbare digitale ingangen, 3 optisch geïsoleerde digitale uitgangen
• Limiet-, limiet-, oorsprong-, snelstop-, vrijgave-, JOG-, JOG- en positietabel-ingangen
• Uitgangen Alarm, Rem, Homing compleet, In positie compleet, Instructies compleet, Pad compleet
• RS232 voor aansluiting op tuningsoftware, RS485 voor veldbusbesturing
• Beveiligingen voor overspanning, overstroom en fout positievolging, fout encoderkabel, enz.
• Standaard ondersteunt het een encoder met een resolutie van 1000PPR, maar u kunt ook elke resolutie tussen 0-5000PPR aanpassen

Verpakkingslijst

• 1 x CL86RS Driver
• 1 x RS232-kabel CABLE-PC-1
• 1 x 0,5 m RS485 netwerkkabel

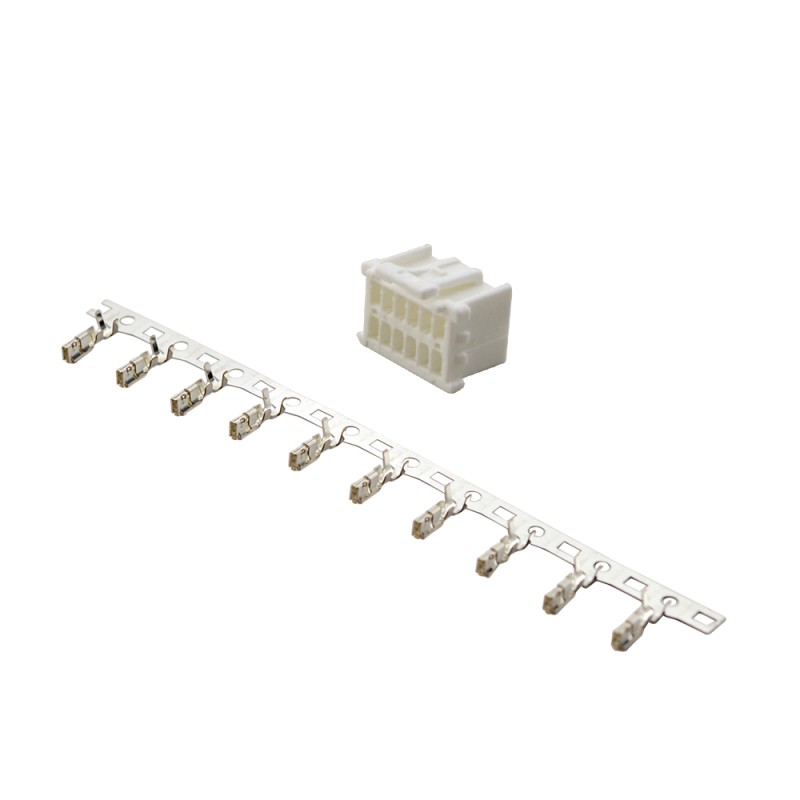

• 1 x encoderconnector
