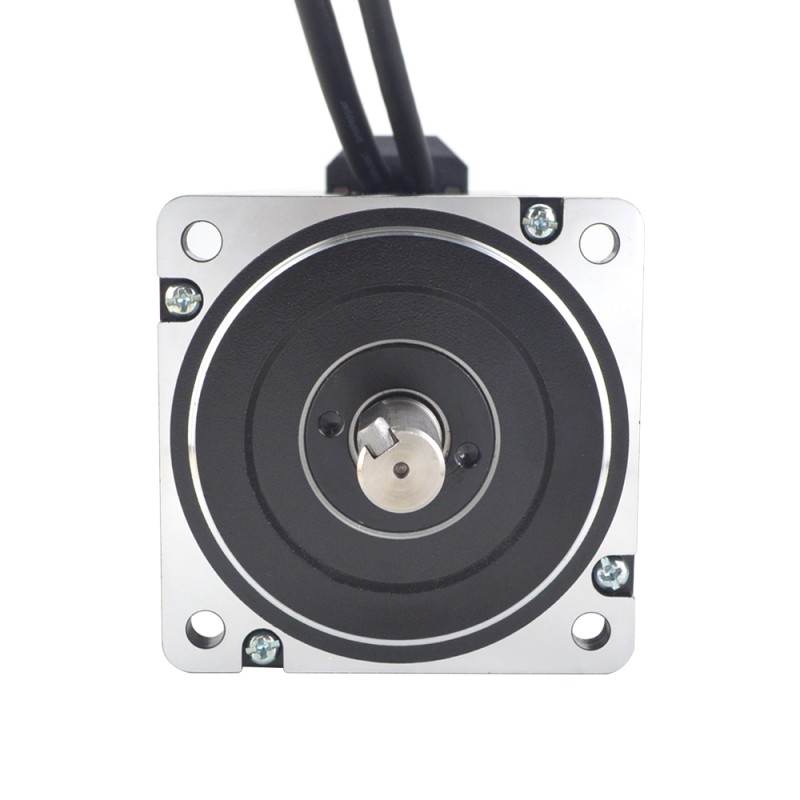

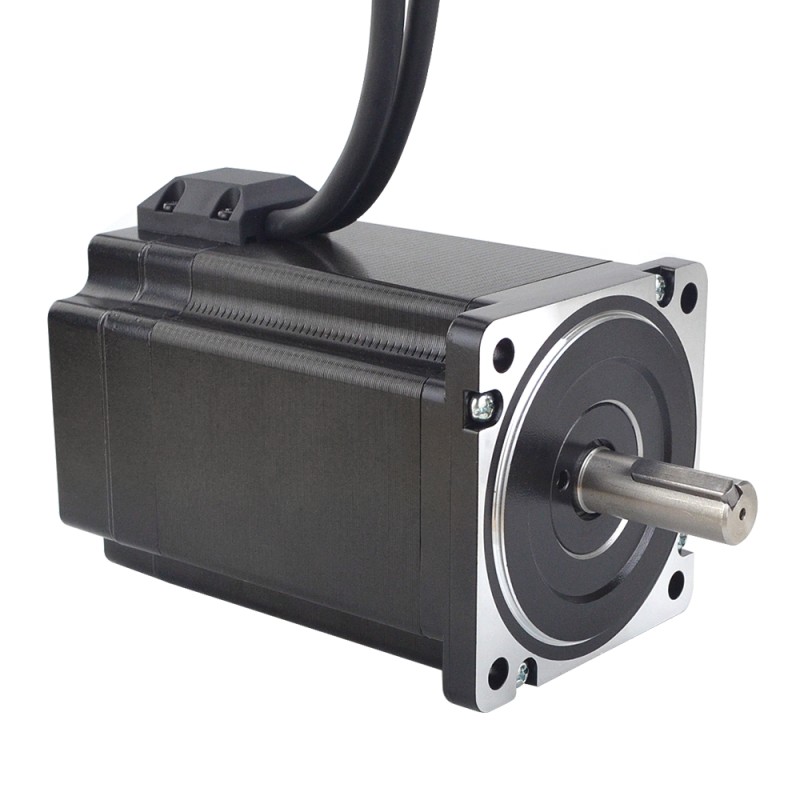

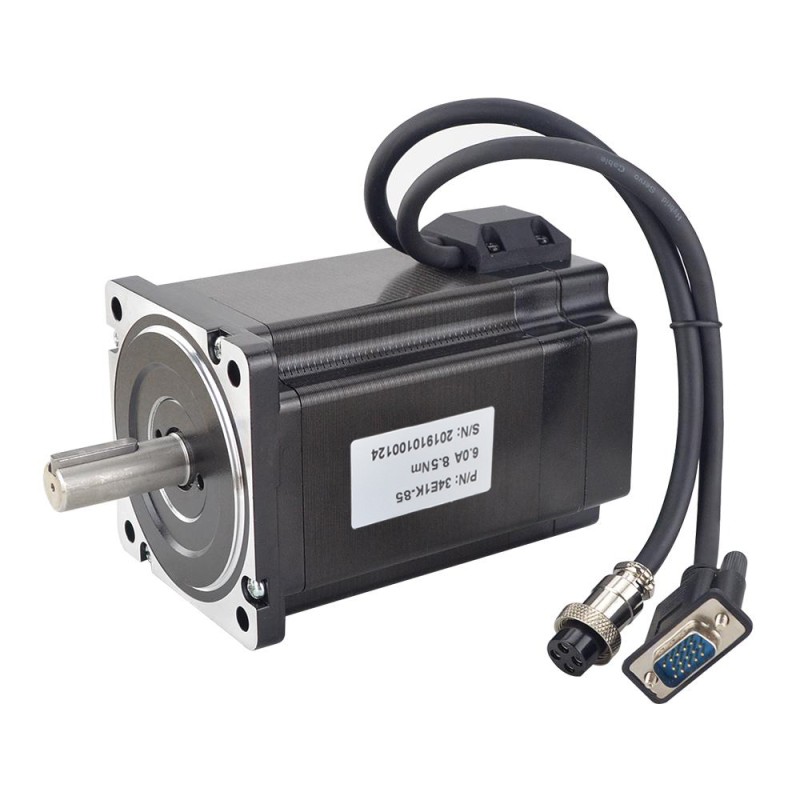

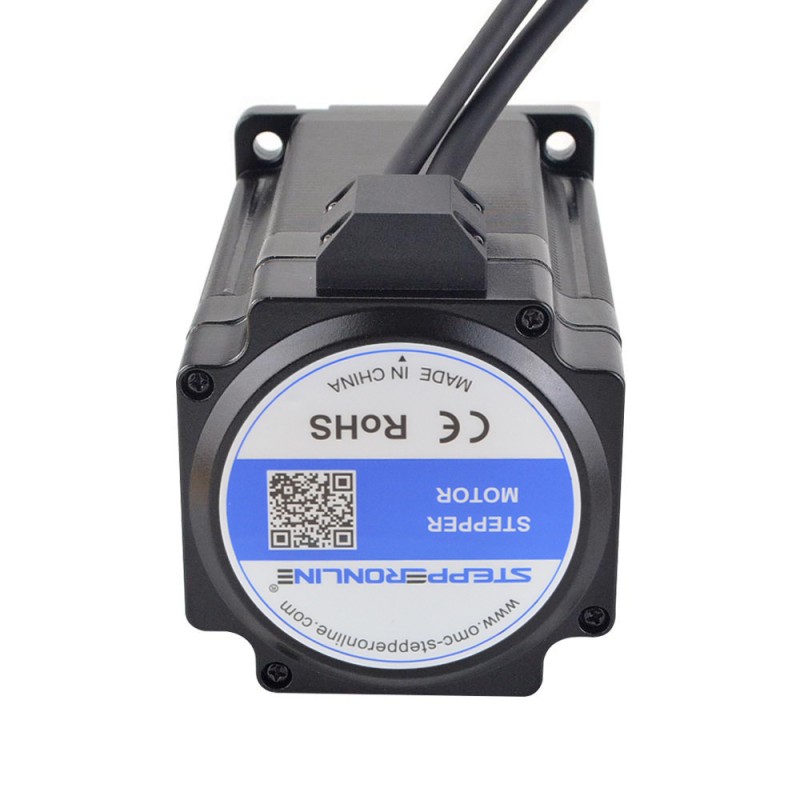

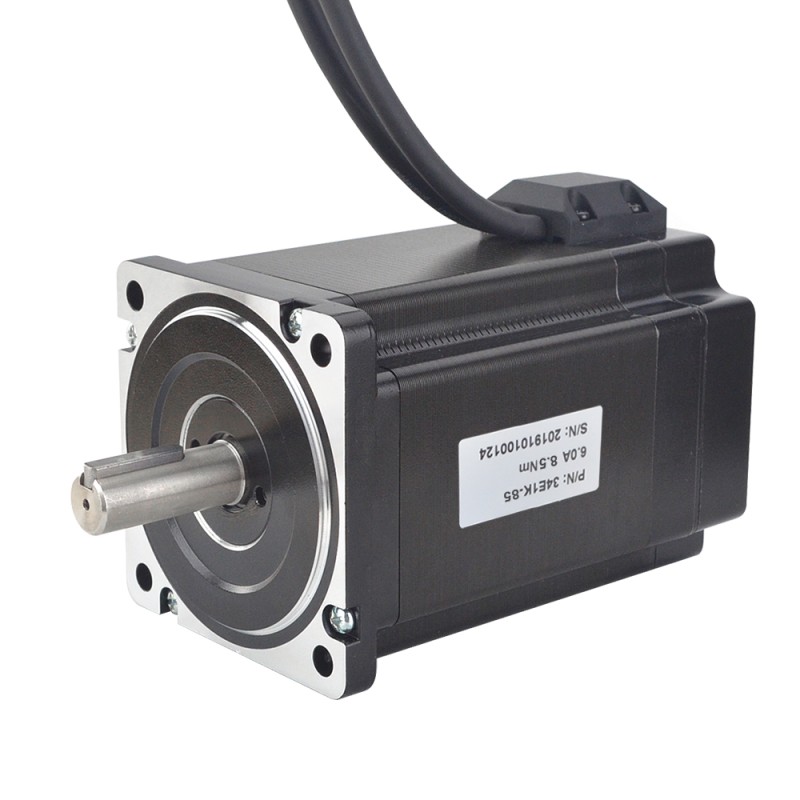

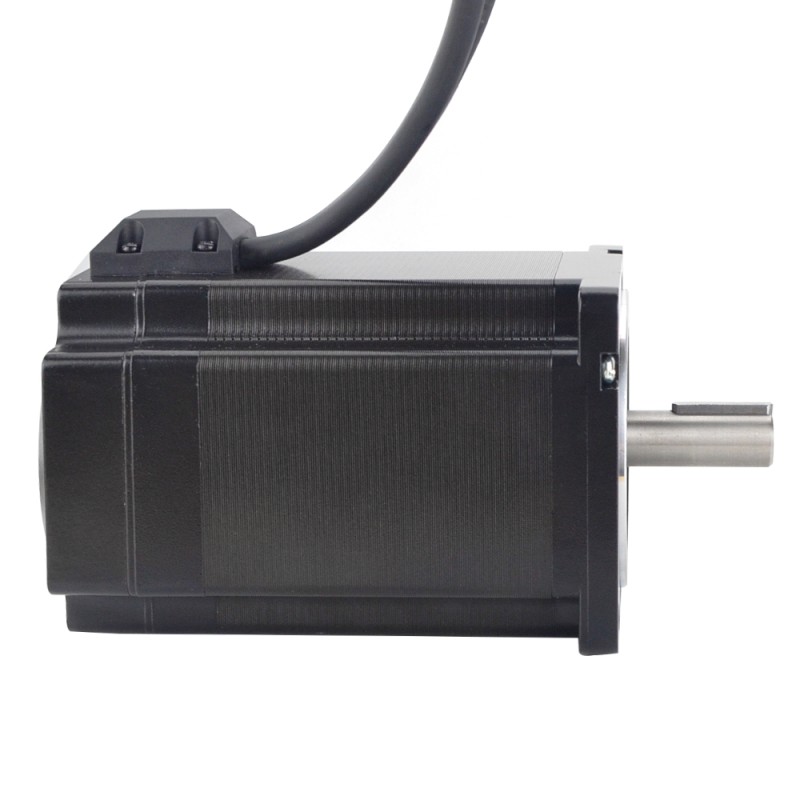

Name: P serie Nema 34 Gesloten Lus Stappenmotor 8.5Nm (1203.7oz.in) met Encoder 1000PPR (4000CPR)
Brand: STEPPERONLINE
SKU: 34E1K-85
Price: 69.35 EUR
Availability: InStock

P serie Nema 34 Gesloten Lus Stappenmotor 8.5Nm (1203.7oz.in) met Encoder 1000PPR (4000CPR)

34E1K-85

Vasthoudkoppel(Ncm)850

Houdkoppel(oz.in)1203.7

Fase Weerstand(ohms)0.54

Inductantie(mH)5

Vraag

Downloads

34E1K-85_Full_Datasheet.pdfPDF · 186.19KB 34E1K-85.STEPSTEP · 7.63MBLog in om te downloaden

Dezelfde serie

Model	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Fase Weerstand(ohms)	Inductantie(mH)	Prijs	Voorraad
34E1K-120	1200	1699.34	0.72	7.3	€85,49	Op voorraad
34E1K-45	450	637.25	0.34	2.4	€56,97	Op voorraad
34E1K-85	850	1203.7	0.54	5	€69,35	Op voorraad
34HE46-6004D-E1000	900	1274.5	0.45	4.6	€32,82	Op voorraad
34HS31-6004D-E1000	430	608.93	0.3	2.1	€37,56	Op voorraad
34HS39-6004D-E1000	650	920.48	0.36	2.6	€46,74	Op voorraad
34HS39-6004D-E1K-1M5	650	920.48	0.43	2.6	€41,30	Op voorraad
34HS46-6004D-E1000	900	1274.5	0.4	3.6	€46,60	Op voorraad
34HS59-6004D-E1000	1200	1699.34	0.53	4.8	€56,95	Op voorraad
34HS59-6004D-E1K-1M5	120	1699.34	0.59	4.8	€53,20	Op voorraad

P serie Nema 34 Gesloten Lus Stappenmotor 8.5Nm (1203.7oz.in) met Encoder 1000PPR (4000CPR)

Elektrische specificatie Onderdeelnummer fabrikant: 34E1K-85 Aantal fasen: 2 Staphoek: 1.8deg ... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€69,35

5 + €66,49

10 + €63,85

50 + €61,43

100 + €59,17

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€15,03)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 34E1K-85
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 8.5Nm (1203.7oz.in)
Nominale stroom/fase: 6.0A
Fase Weerstand: 0,54 ohm
Inductantie: 5,0mH ± 20% (1KHz)
Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

Framemaat: 86 x 86mm
Lichaamslengte: 112.3mm
Schacht Diameter: Φ14mm
Schacht Lengte: 37mm
Sleutelgat Lengte: 25mm
Aantal draden: 4
Loodlengte: 270mm
Gewicht: 3,6kg

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Optische incrementele
Uitgangssignaal kanalen: 2 kanalen
Voedingsspanning Min: 5V
Voedingsspanning max: 5V
Hoogspanning uitgang: ＜4V
Uitgang laagspanning: ＜1V

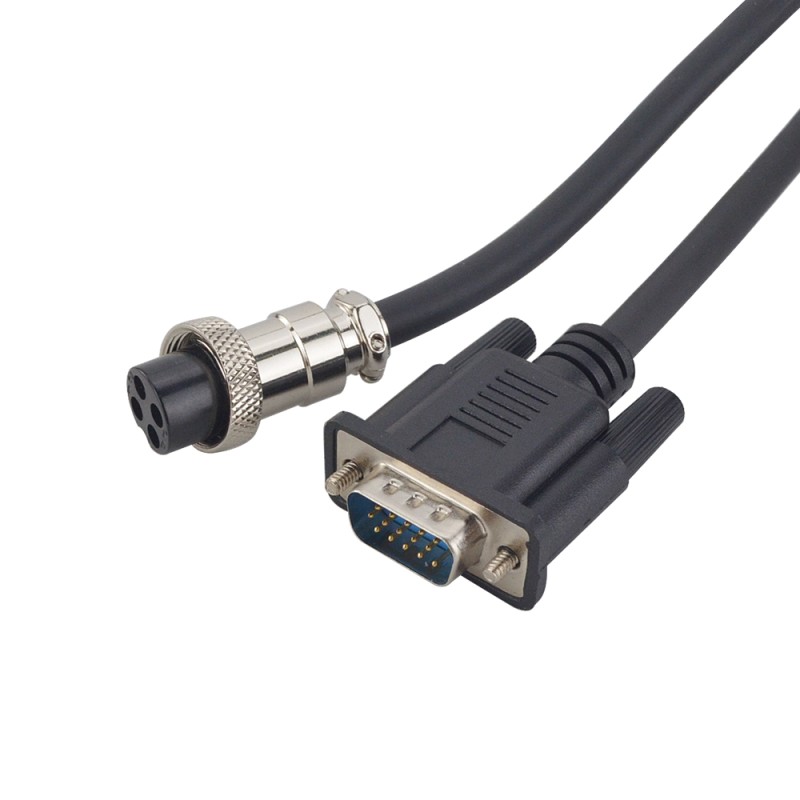

Aansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Soort product
Soort product	Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms)	0.54
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	1203.7
Inductantie(mH)	5
Nominale stroom(A)	6.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	850
Fysieke specificatie
Framemaat(mm)	Nema 34 (86 x 86)
IP-classificatie	40
Lichaamslengte(mm)	112.3
Productserie	P
Schacht Diameter(mm)	14
Schachtlengte(mm)	37
