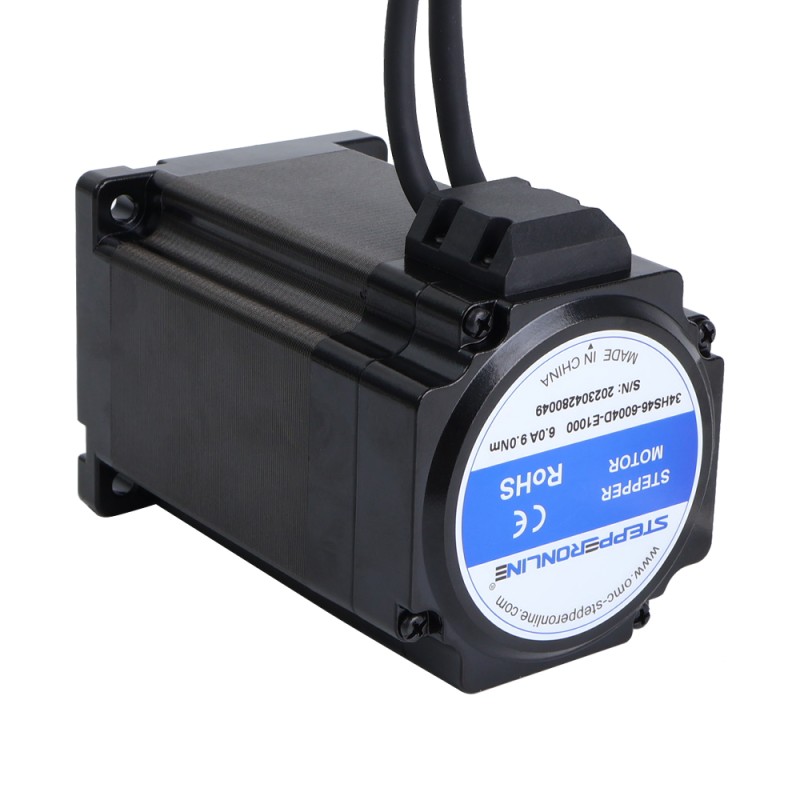

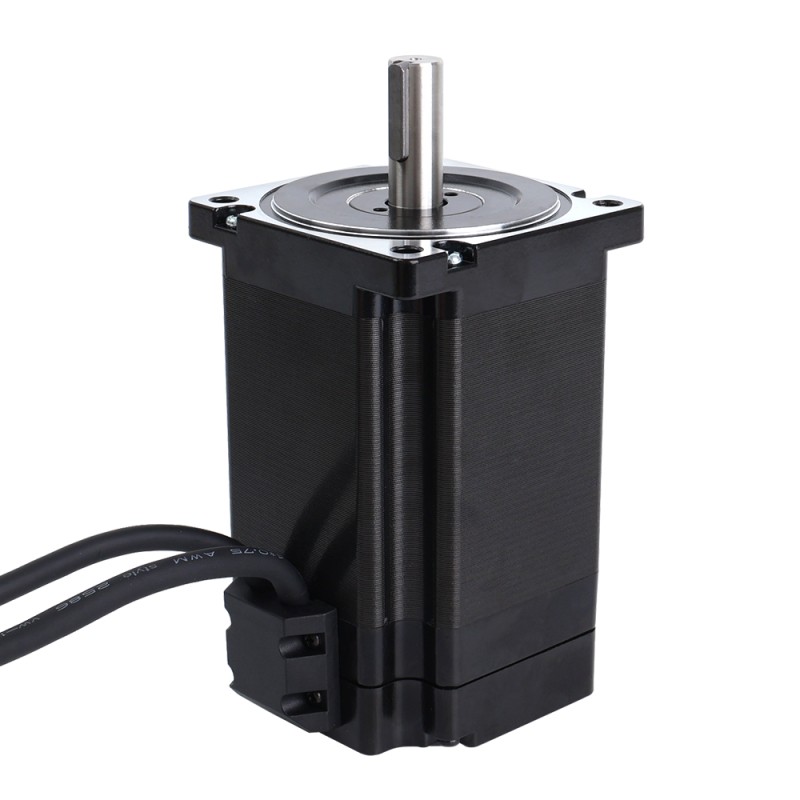

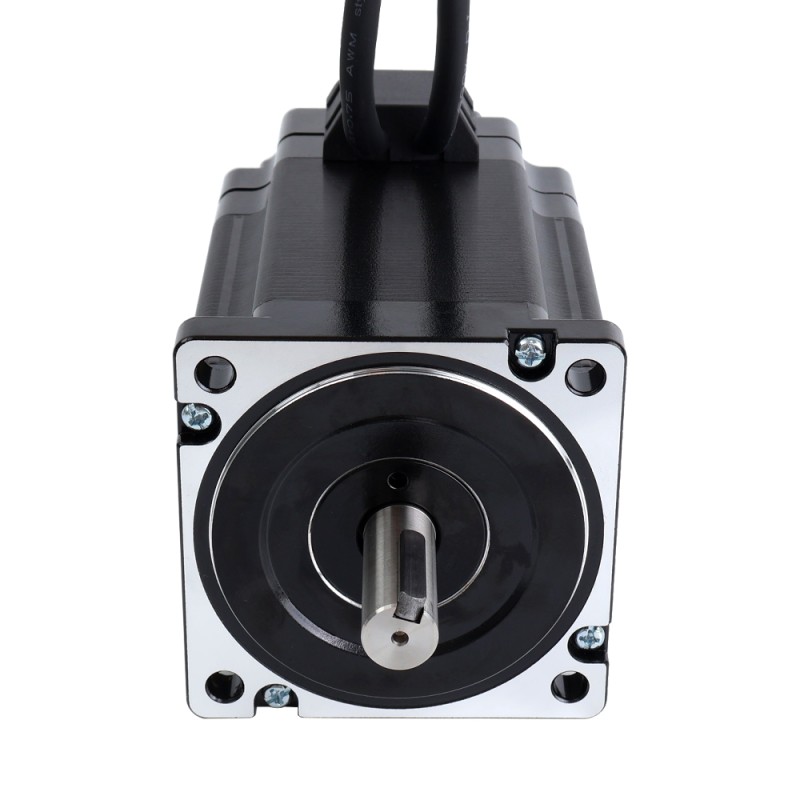

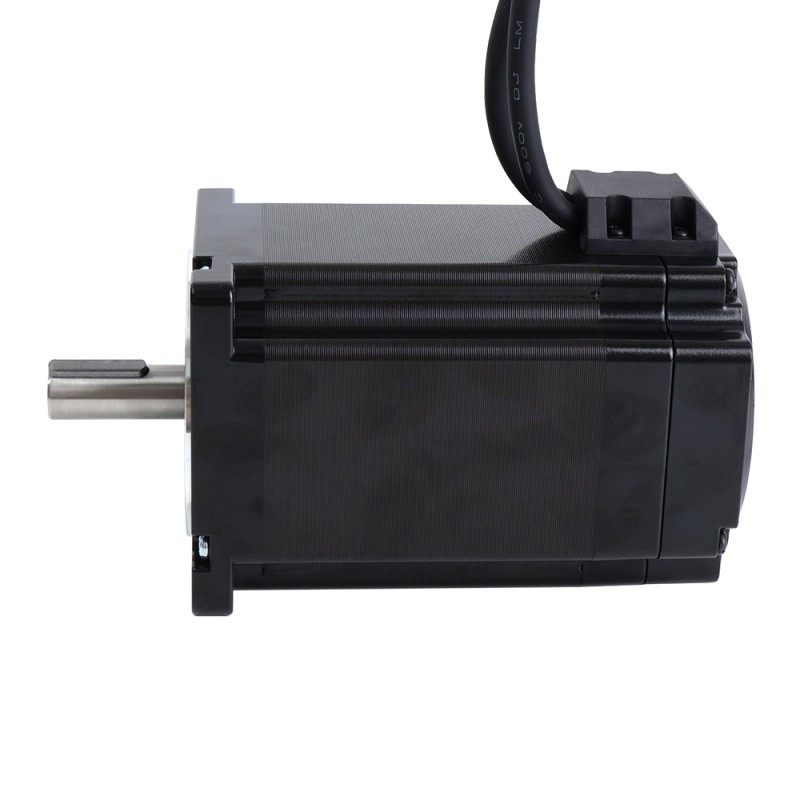

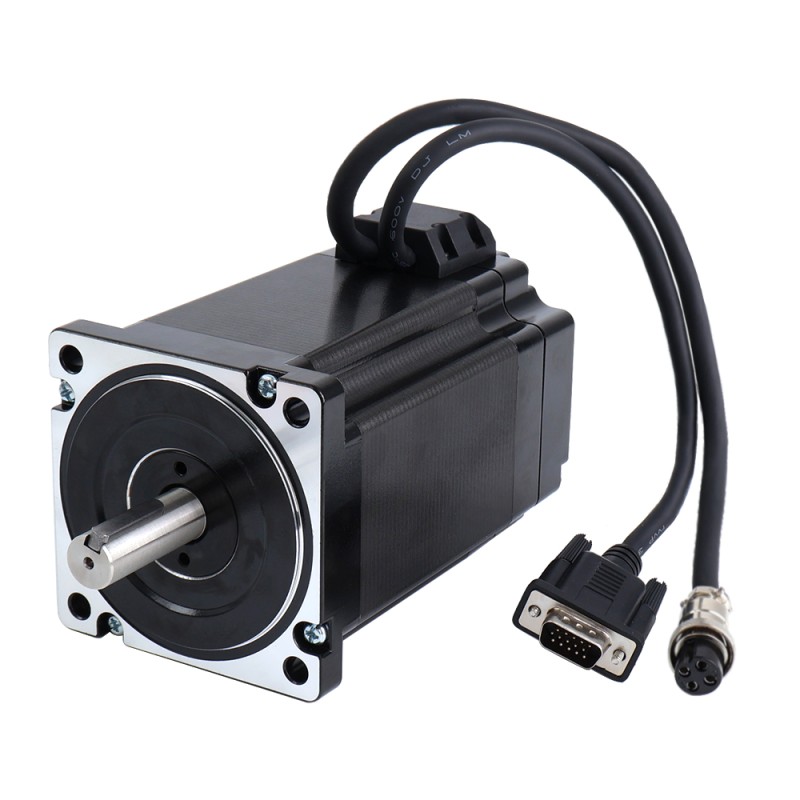

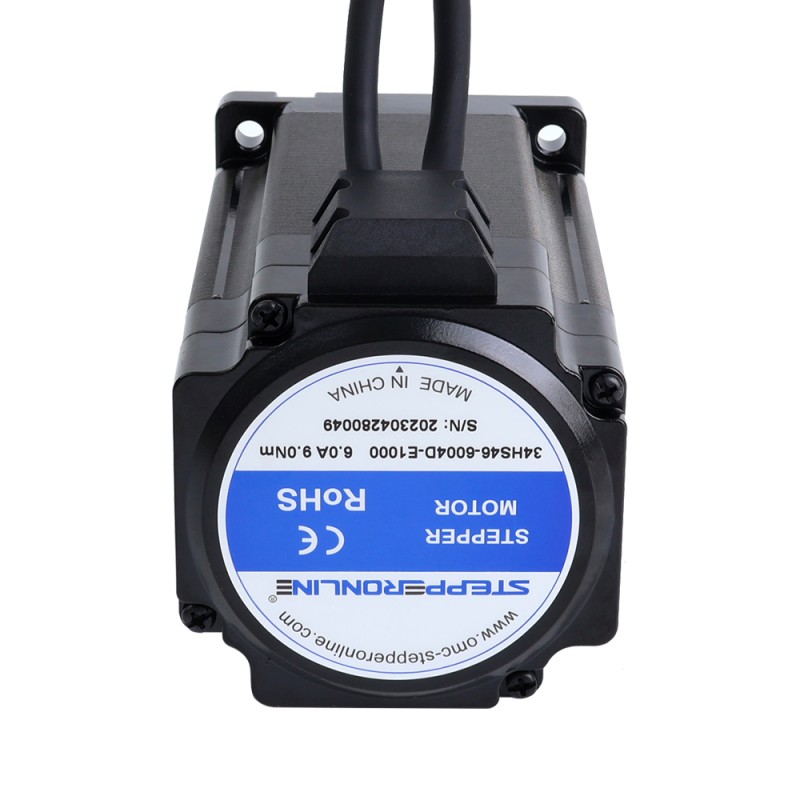

S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)

S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
34HS46-6004D-E1000
Vasthoudkoppel(Ncm)900
Houdkoppel(oz.in)1274.5
Fase Weerstand(ohms)0.4
Inductantie(mH)3.6
Vraag

Downloads

34HS46-6004D-E1000_Full_Datasheet.pdfPDF · 152.03KB34HS46-6004D-E1000.STEPSTEP · 8.58MBLog in om te downloaden
Dezelfde serie
ModelVasthoudkoppel(Ncm)Houdkoppel(oz.in)Fase Weerstand(ohms)Inductantie(mH)PrijsVoorraad
34HS31-6004D-E1000430608.930.32.1€37,56Op voorraad
34HS39-6004D-E1000650920.480.362.6€46,74Op voorraad
34HS39-6004D-E1K-1M5650920.480.432.6€41,30Op voorraad
34HS46-6004D-E10009001274.50.43.6€46,60Op voorraad
34HS59-6004D-E100012001699.340.534.8€56,95Op voorraad
34HS59-6004D-E1K-1M51201699.340.594.8€53,20Op voorraad
S-serie Nema 34 Gesloten Lus Stappenmotor 9.0Nm (1274.5oz.in) Encoder 1000PPR (4000CPR)
Elektrische specificatie Onderdeelnummer fabrikant: 34HS46-6004D-E1000 Aantal fasen: 2 Staphoek: 1.... Lees meer
3 beoordeling(en) • Geef beoordeling
vanaf
€46,60
5 + €44,68
10 + €42,92
50 + €41,28
100 + €39,77

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 34HS46-6004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Houdkoppel: 9.0Nm (1274.5oz.in)
  • Nominale stroom/fase: 6.0A
  • Fase Weerstand: 0,40 ohm± 10%
  • Inductantie: 3,6mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 86 x 86mm
  • Lichaamslengte: 137mm
  • Schacht Diameter: Φ14mm
  • Schacht Lengte: 37mm
  • Sleutelgat Schacht Lengte: 25mm
  • Loodlengte: 300mm
  • Gewicht: 3.80kg

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 0,3V
  • Maximale uitgangsfrequentie: 60kHz

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 0.4
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 1274.5
Inductantie(mH) 3.6
Nominale stroom(A) 6.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 900
Fysieke specificatie
Framemaat(mm) Nema 34 (86 x 86)
IP-classificatie 40
Lichaamslengte(mm) 134.5
Productserie S-serie
Schacht Diameter(mm) 14
Schachtlengte(mm) 37

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Captcha
Quickview
1,7m(67") AWG18 motor- en encoderverlengkabelset voor Nema 34 stappenmotoren met gesloten lus
1,7m(67") AWG18 motor- en encoderverlengkabelset voor Nema 34 stappenmotoren met gesloten lus
1,7 m lange motorverlengkabel en 1,7 m lange encoderverlengkabel voor Nema 34 closed loop stappenmotoren. Deze kabelset bevat:1 x 1.7m(67") Encoder..
vanaf
€9,88
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Closed Loop Stepper Driver V4.1 0-8.0A 18-80VAC/24-110VDC voor Nema 34 Stepper Motor
Closed Loop Stepper Driver V4.1 0-8.0A 18-80VAC/24-110VDC voor Nema 34 Stepper Motor
Deze closed-loop stepper biedt een alternatief voor toepassingen die hoge prestaties en een hoge betrouwbaarheid vereisen wanneer de servo de enige ke..
vanaf
€42,14
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
YS-serie 4-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
YS-serie 4-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
Deze CNC-kit bevat: 4 x 34HS46-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 9,00Nm(1274,50oz.in) met Encoder 1000PPR(4000CPR) 4 x CL86Y: Y Serie G..
vanaf
€335,46
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

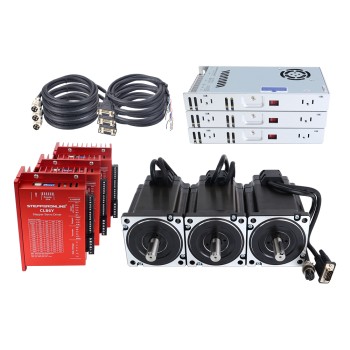

YS-serie 3-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
YS-serie 3-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
Deze CNC-kit bevat: 3 x 34HS46-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 9,00Nm(1274,50oz.in) met Encoder 1000PPR(4000CPR) 3 x CL86Y: Y Serie G..
vanaf
€251,60
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

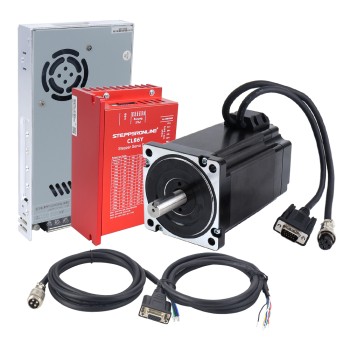

YS-serie 1-as 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
YS-serie 1-as 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
Deze CNC-kit bevat: 1 x 34HS46-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 9,00Nm(1274,50oz.in) met Encoder 1000PPR(4000CPR) 1 x CL86Y: Y Serie G..
vanaf
€83,87
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

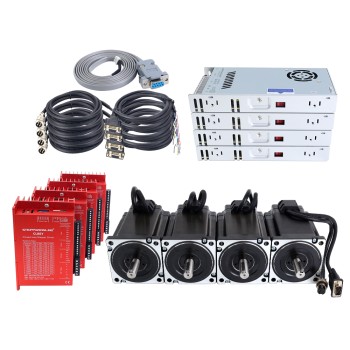

YS-serie 4-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
YS-serie 4-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
Deze CNC-kit bevat: 4 x 34HS46-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 9,00Nm(1274,50oz.in) met Encoder 1000PPR(4000CPR) 4 x CL86Y-V20: Y-serie..
vanaf
€333,10
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

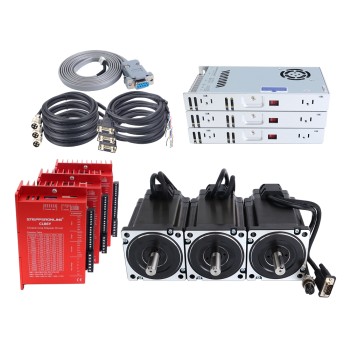

YS-serie 3-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
YS-serie 3-assige 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
Deze CNC-kit bevat: 3 x 34HS46-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 9,00Nm(1274,50oz.in) met Encoder 1000PPR(4000CPR) 3 x CL86Y-V20: Y-ser..
vanaf
€249,95
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

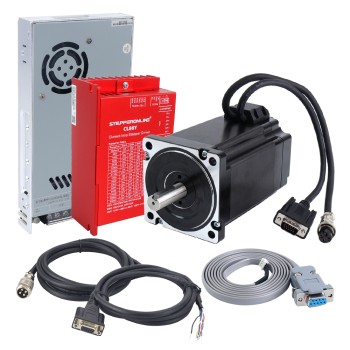

YS-serie 1-as 9,00Nm(1274,5oz.in) Nema 34 Closed Loop Stappenmotor Kit V2.0 met Voeding
