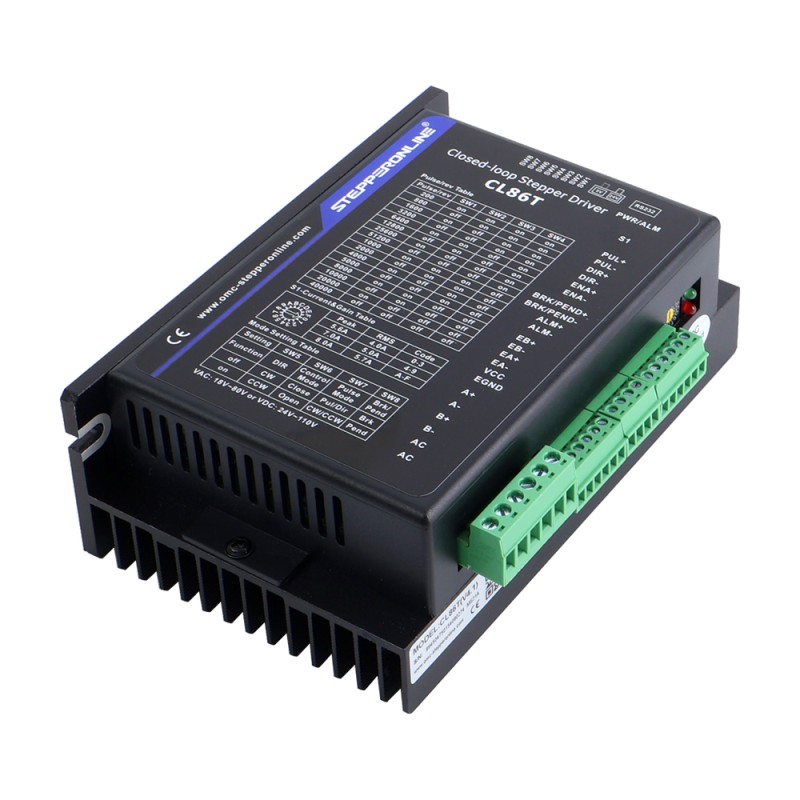

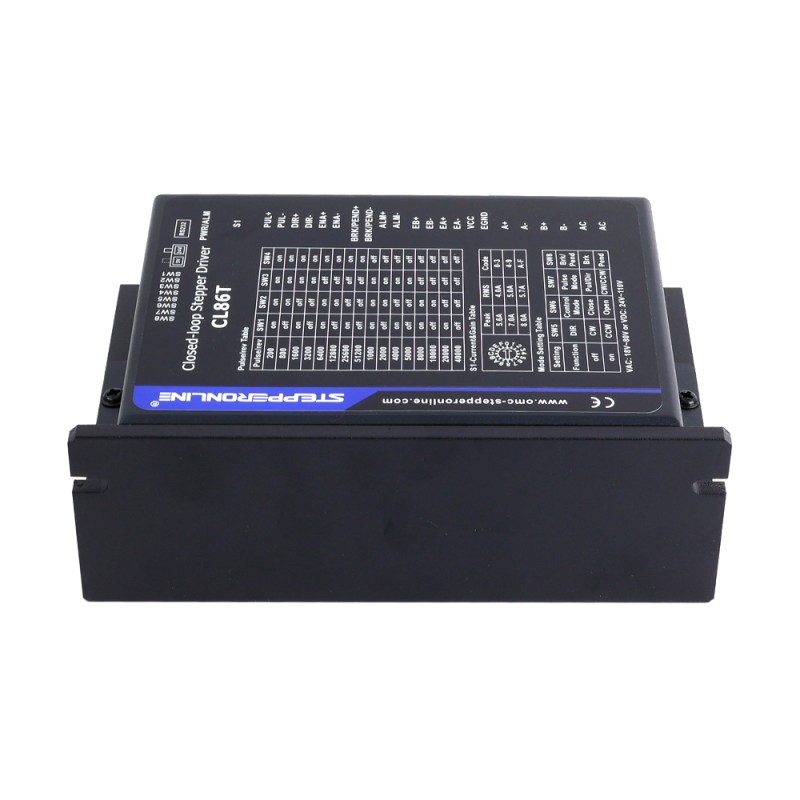

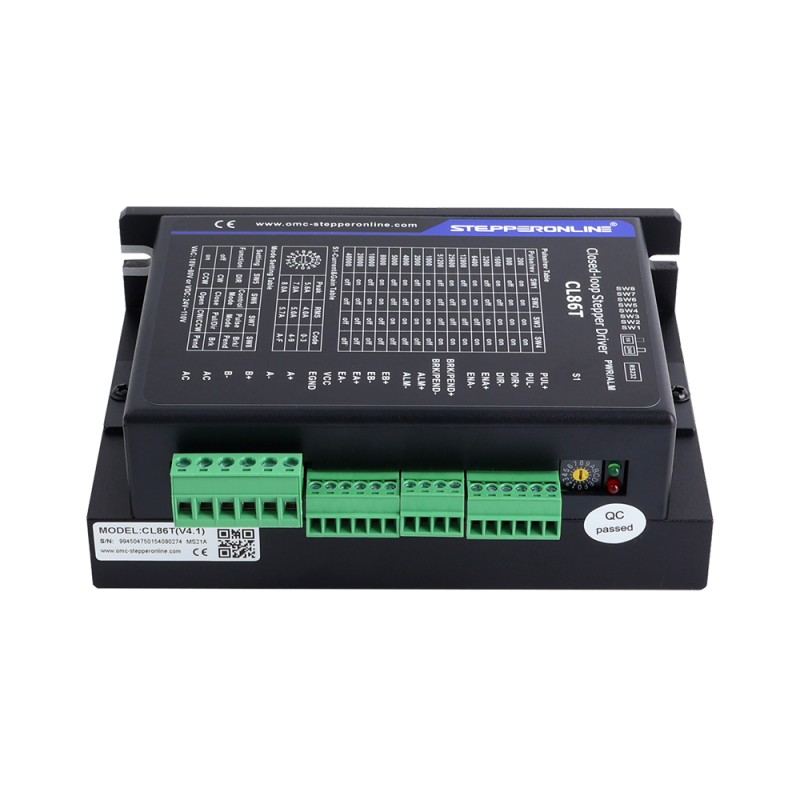

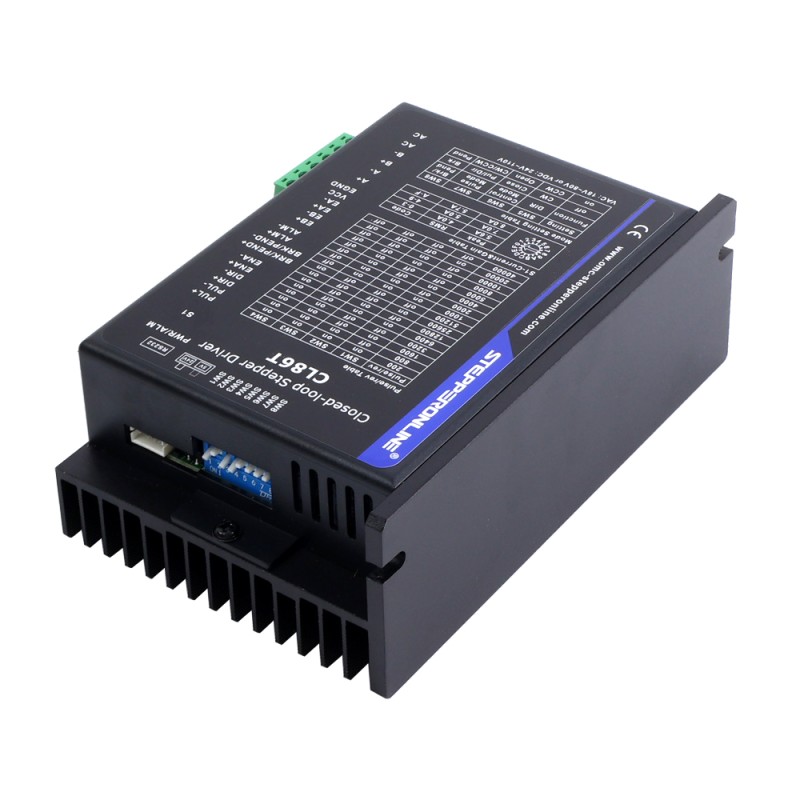

Closed Loop Stepper Driver V4.1 0-8.0A 18-80VAC/24-110VDC voor Nema 34 Stepper Motor

Deze closed-loop stepper biedt een alternatief voor toepassingen die hoge prestaties en een hoge betrouwbaarheid vereisen wanneer de servo de enige keuze was, terwijl het kosteneffectief blijft. Het systeem bevat een 2-fasige stappenmotor gecombineerd met een volledig digitale, krachtige aandrijving en een interne encoder die wordt gebruikt om de positie-, snelheids- en stroomlussen in realtime te sluiten, net als bij servosystemen. Het combineert het beste van servo- en stappenmotortechnologieën en biedt unieke mogelijkheden en verbeteringen ten opzichte van beide, tegen een fractie van de kosten van een servosysteem.

Belangrijkste kenmerken

• RS232 foutopsporingsinterface
• Geen hoge koppelmarge nodig
• Minder motorverwarming en efficiënter
• Soepele beweging en superlaag motorgeluid
• Gesloten regelkring, elimineert synchronisatieverlies
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Biedt servo-achtige prestaties tegen veel lagere kosten
• Snelle respons, geen vertraging en bijna geen stabilisatietijd
• Breder werkgebied - hoger koppel en hogere snelheid
• Hoog koppel bij starten en lage snelheid, hoge stijfheid bij stilstand
• Standaard ondersteunt het een encoder met een resolutie van 1000PPR, maar u kunt ook elke resolutie tussen 0-5000PPR aanpassen

Elektrische specificaties

• Piekstroom uitgang: 0~8.0A
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• Stuursignaalspanning: 5V (voeg 2KΩ weerstand toe om 24V toe te passen)
• De Frequentie van de impulsinput: 0~200kHz
• Isolatieweerstand: 500MΩ
• Ingangsspanning: +18~80VAC/24~110VDC(DC +/- voeding kan in elke volgorde worden aangesloten)

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

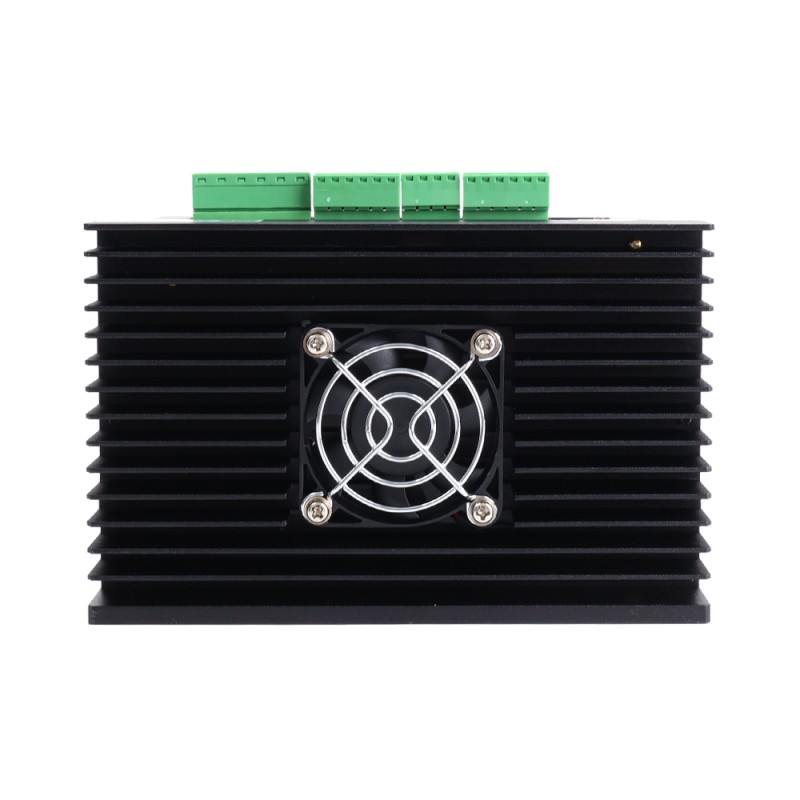

• Koeling: Natuurlijke Koeling of Gedwongen Koeling
• Omgeving: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 50℃
• Vochtigheid: 40%RH - 90%RH
• Bedrijfstemperatuur: 70℃ MAX
• Trillingen: 5.9m/s2 Max
• Opslagtemperatuur: -20℃ - 65℃
• Gewicht: Approx.580g (20.5oz)

Verpakkingslijst

• 1 x CL86T-V41: Closed Loop Stepper Driver V4.1 0-8.0A 18-80VAC/24-110VDC voor Nema 34 Stappenmotor
• 1 x CABLE-PC-1: RS232-kabel voor driver

Aanbevolen rijspanningen voor Stepper Motors
