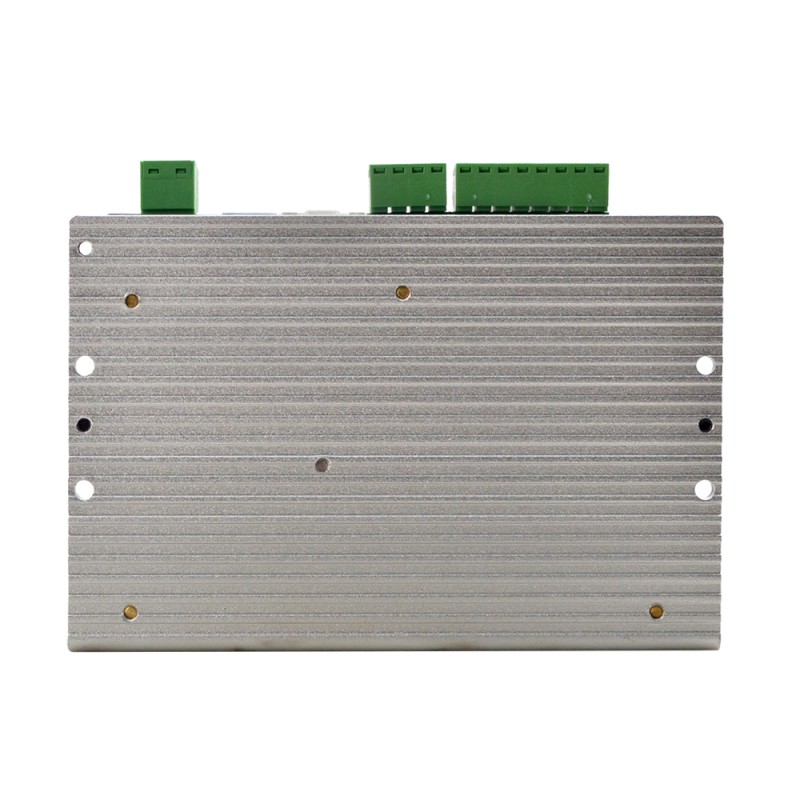

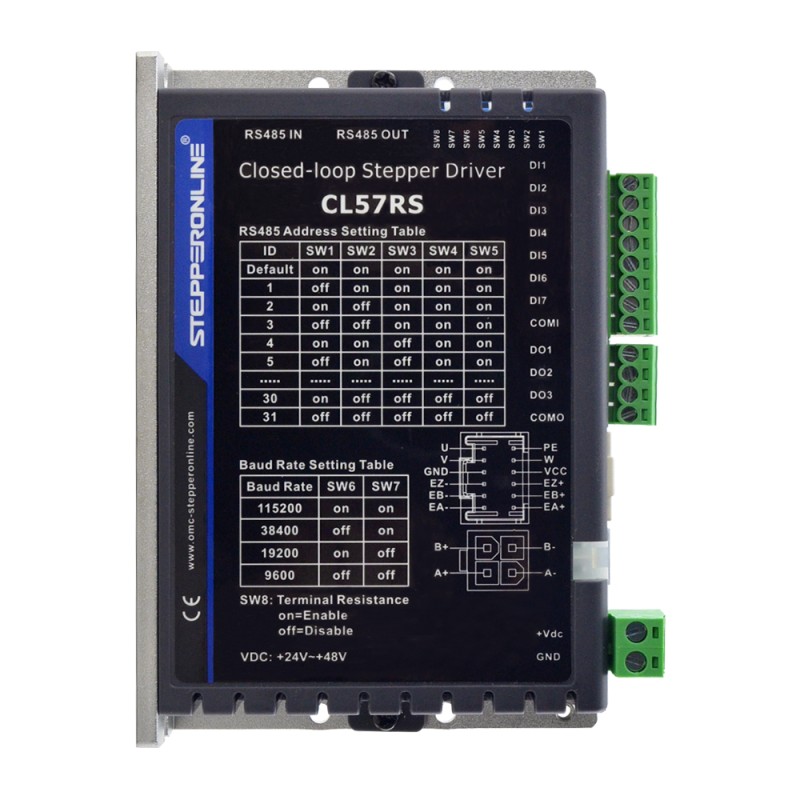

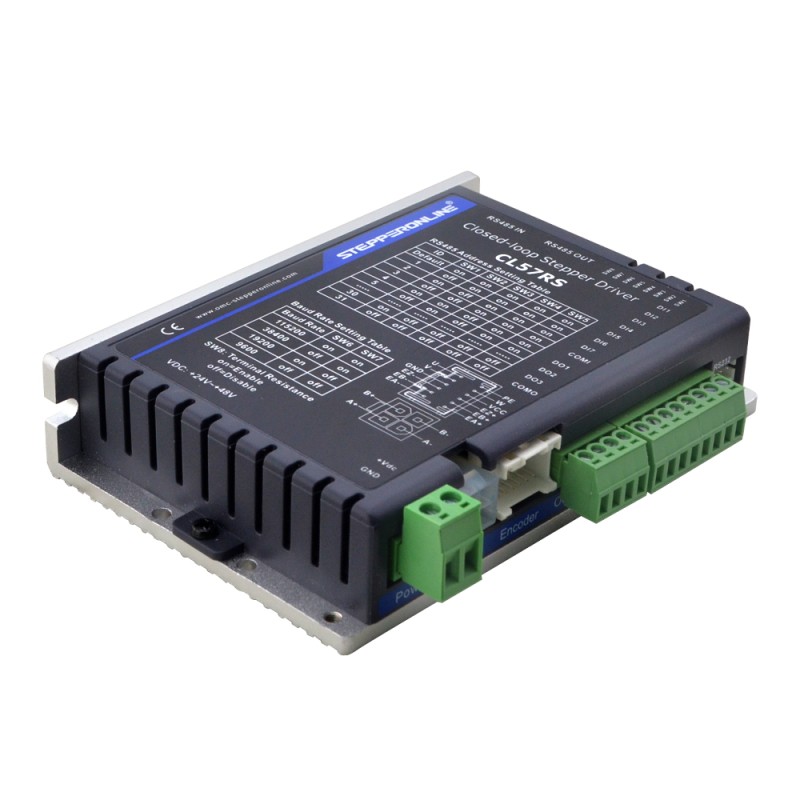

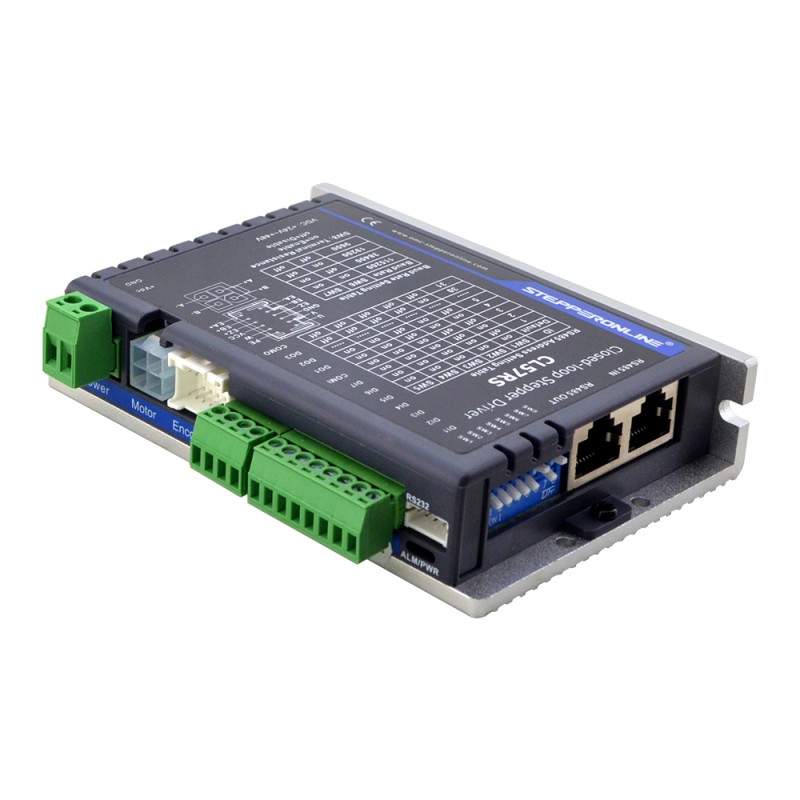

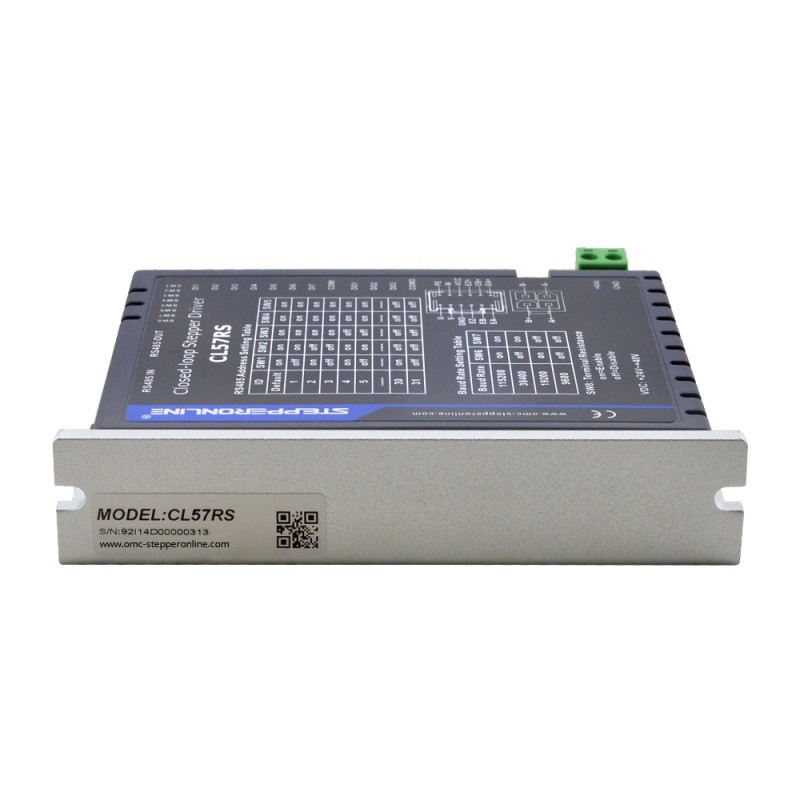

Modbus RS485 Gesloten Lus Stappenmotor Bestuurder 0.1-7.0A 24-48VDC

CLRS-serie zijn closed loop stepper driver gebaseerd op standaard Modbus RS485 protocol, met behulp van RS485 communicatie kan een netwerk tot 31 assen, ingebouwde PR-functie met 16-segment positie tabel (PR Mode). Ze kunnen niet alleen het probleem van stap verlies in de open lus stepper systeem op te lossen, maar ook kunnen besparen extra controllers in de meeste van point-to-point-toepassingen, sterk verbeteren betrouwbaarheid van het systeem en vermindering van de kosten. CLRS-serie ondersteunt ook de functie van het onderwijs, de werkingsmodi van Profiel Positie, Profiel Snelheid en Homing.

Belangrijkste functies

• Geschikt voor Nema 17, Nema 23 en Nema 24 met encoderresolutie van 1000 ppr tot 5000 ppr
• Ondersteuning Modbus RS485 protocol, interne 16-segment positie-instructies
• Geen stapverlies, geen jagen, geen koppelreservering
• HMI, PLC of externe I/O start beweging
• 7 programmeerbare ingangen: Limiet-, oorsprong-, snelstop-, alarmreset-, vrijgave-, JOG- of positietabelingangen
• 3 programmeerbare uitgangen: Alarm, Rem, Halt/Instructie/Pad voltooid
• Werkingsmodi: Snelheid, positie, homing
• RS232 voor aansluiting op tuningsoftware, RS485 voor veldbusbesturing
• Ondersteunende functies: Teaching, Onderbreken, Overslaan, Opschorten, Circuleren beweging
• Beveiligingen voor overspanning, over stroom en positie volgende fout, encoder kabelfout, enz.
• Standaard ondersteunt het een encoder met een resolutie van 1000PPR, maar u kunt ook elke resolutie tussen 0-5000PPR aanpassen

Verpakkingslijst

• 1 x CL57RS Bestuurder
• 1 x RS232-kabel CABLE-PC-1
• 1 x 0,5 m RS485 netwerkkabel

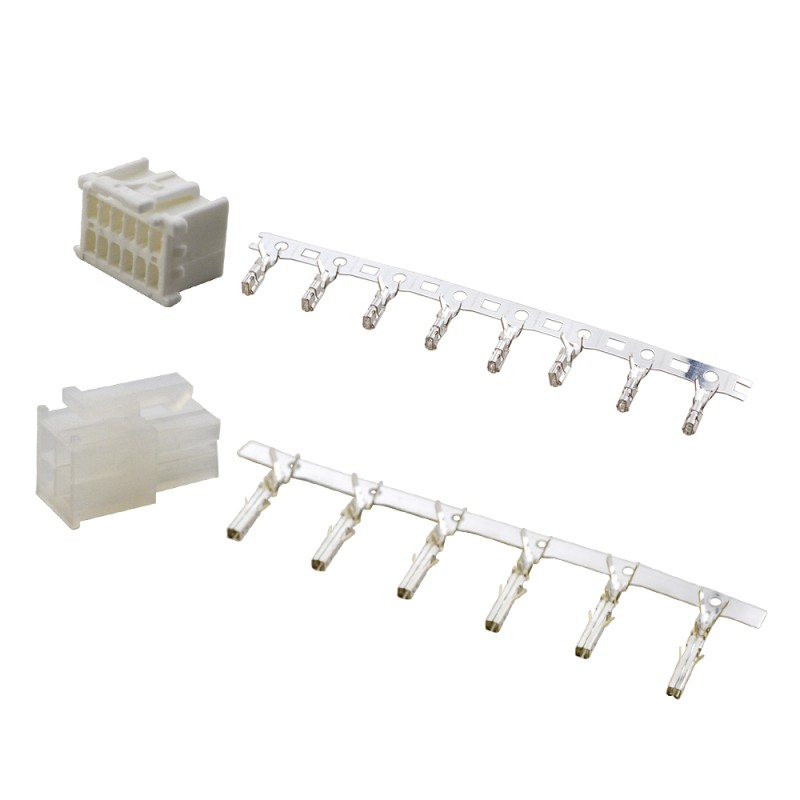

• 1 x Motorschakelaar
• 1 x Encoder Aansluiting
