DSY Serie 750W CANopen DC Servomotor 24-70VDC 2,39Nm met Rem 3000rpm 17-Bit Incrementele Encoder IP65

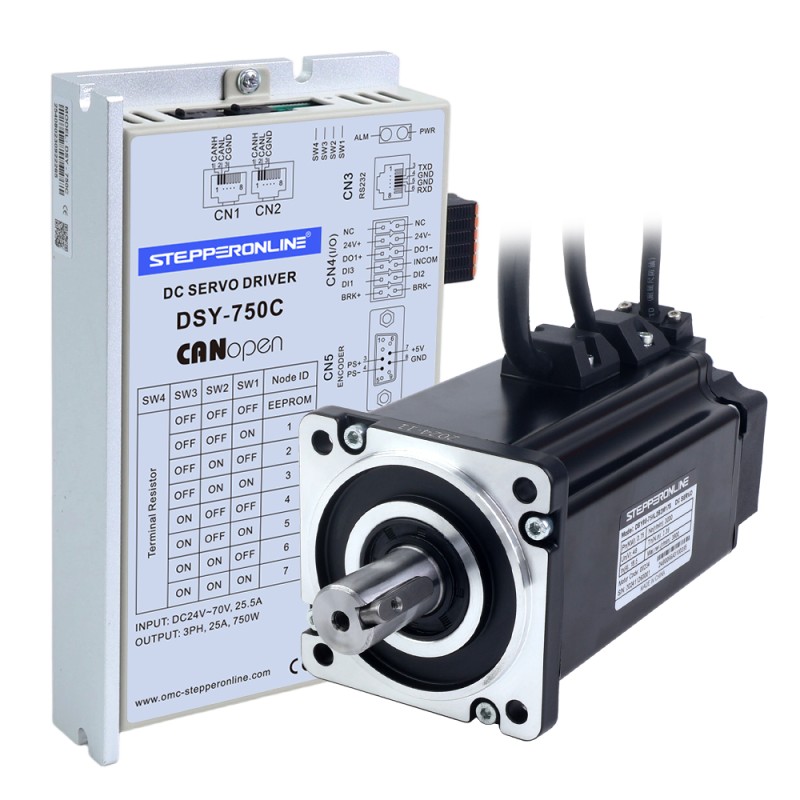

Dit is het nieuwste DSY-serie DC-servosysteem, bestaande uit een 48VDC 750W servomotor met een 24V 8.5W rem en een 24-70VDC 750W CANopen servo-aandrijving. De servomotor heeft een nominaal koppel van 2,39Nm, een piekkopel van 7,17Nm en een nominaal toerental van 3000rpm.
Het DSY-C-servosysteem ondersteunt CANopen-communicatiebesturing, met ingebouwde foutdetectie- en hertransmissiemechanismen. Vergeleken met RS485 biedt het snellere responstijden, betere ruisimmuniteit en ondersteuning voor multi-master netwerken.
Het kan breed worden toegepast in toepassingen zoals mobiele robots(AMR, AGV), servicerobots, speciale robots, logistiek en magazijnbeheer, medische apparatuur, instrumenten en lichte textielindustrie, waar spanning- en formaatbeperkingen belangrijk zijn.

Onderdelen in Kit

• 1 x DSY-750C: 750W CANopen DC-servoaandrijving
• 1 x DSY80-750L2B2M17S: 750W 48V DC-servomotor 3000rpm 2,39Nm met rem 17-bit encoder IP65

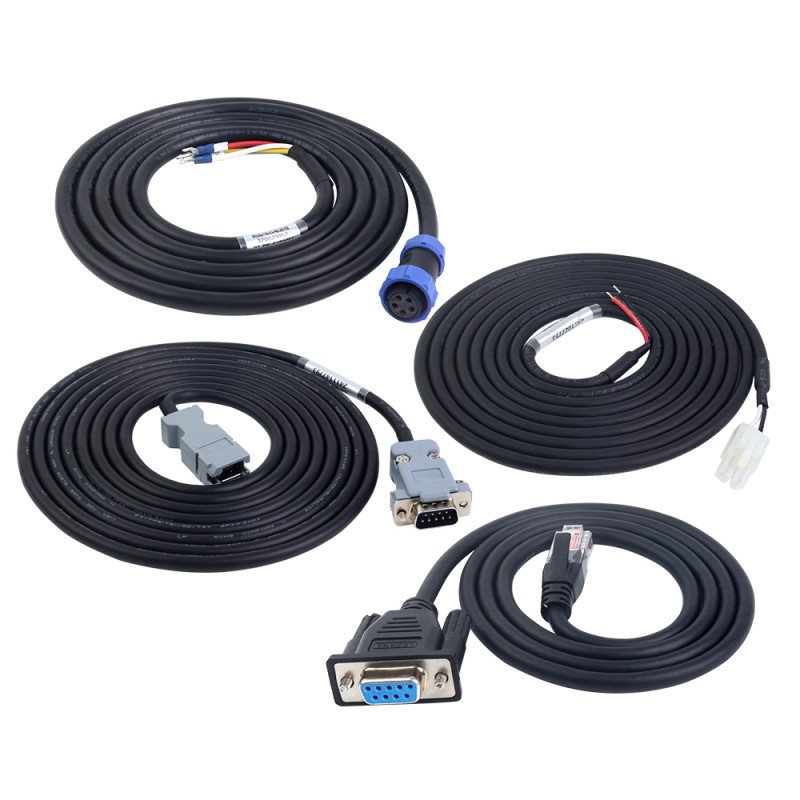

• 1 x P2-DS-03P20M: 3,0m motorkabel
• 1 x P1-DS-03M-S: 3,0m remkabel
• 1 x E2-DS-03AM: 3,0m encoderkabel
• 1 x RS232-5: 1,0m debugkabel

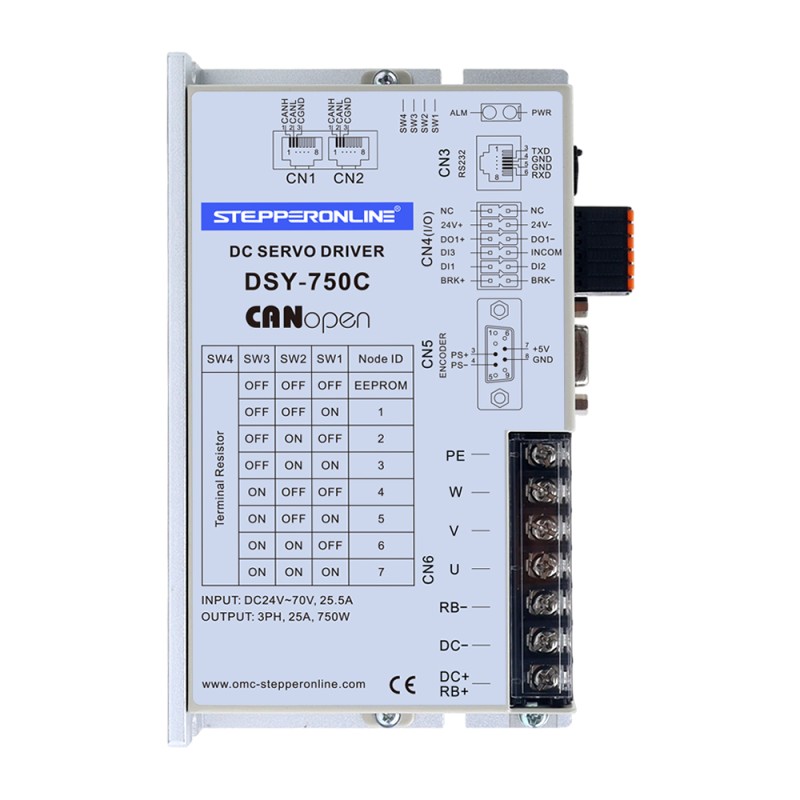

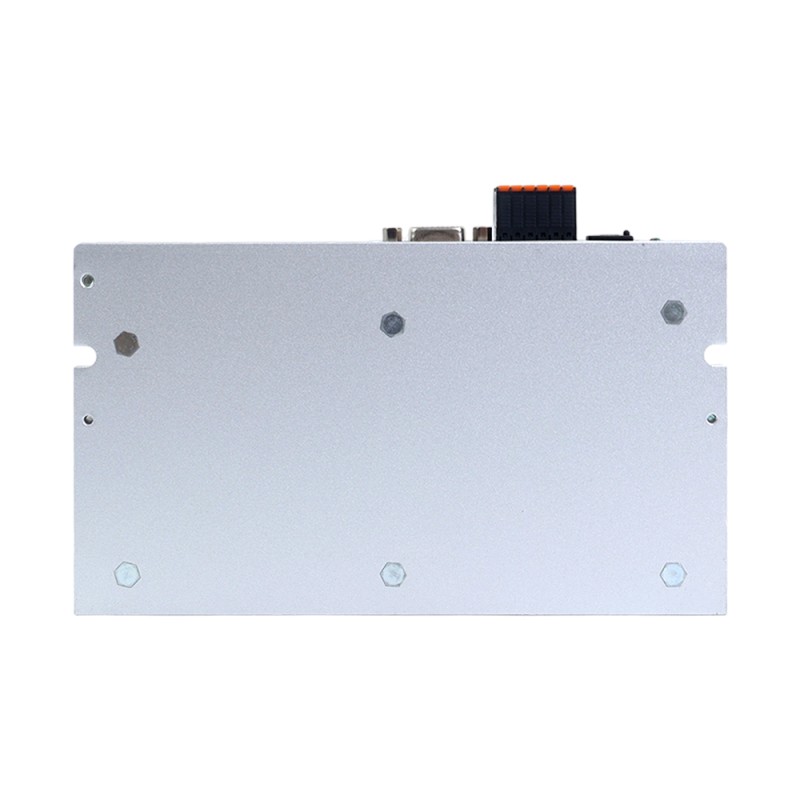

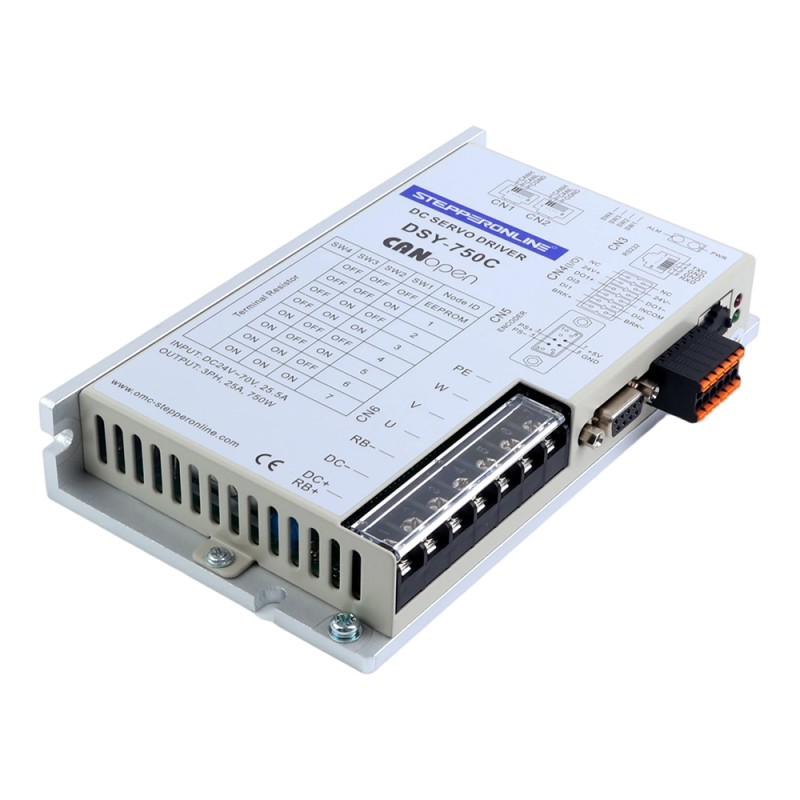

Servoaandrijving Specificaties

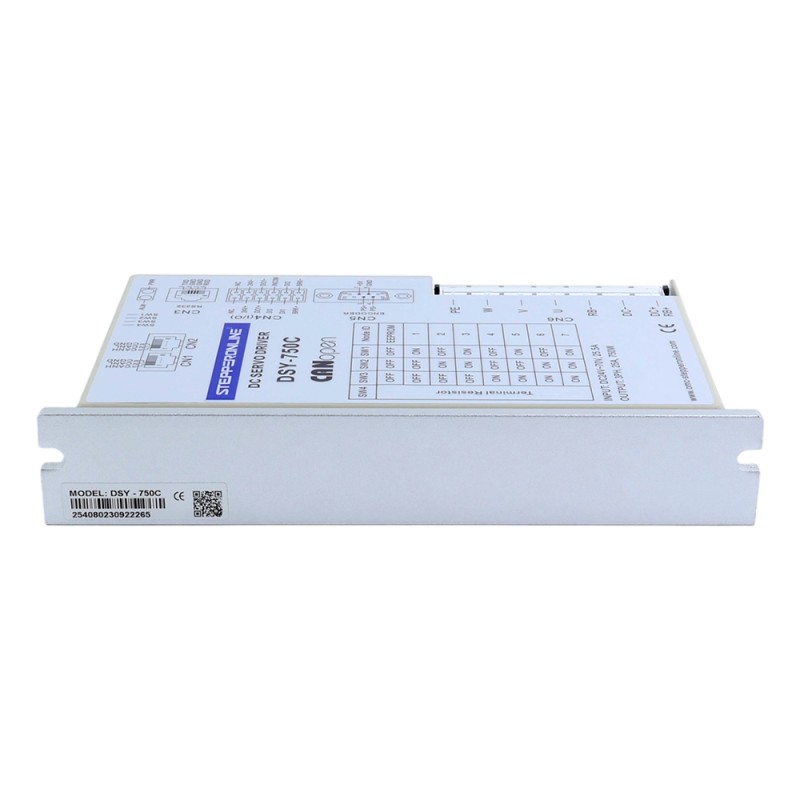

• Artikelnummer: DSY-750C
• Besturingsmethode: CANopen
• Continue uitgangsstroom: 25,0A
• Maximale uitgangsstroom: 80,0A
• Voedingsinvoer: 24-70VDC
• Nominaal vermogen: 750W
• Afmetingen: 174,6 * 100 * 30mm

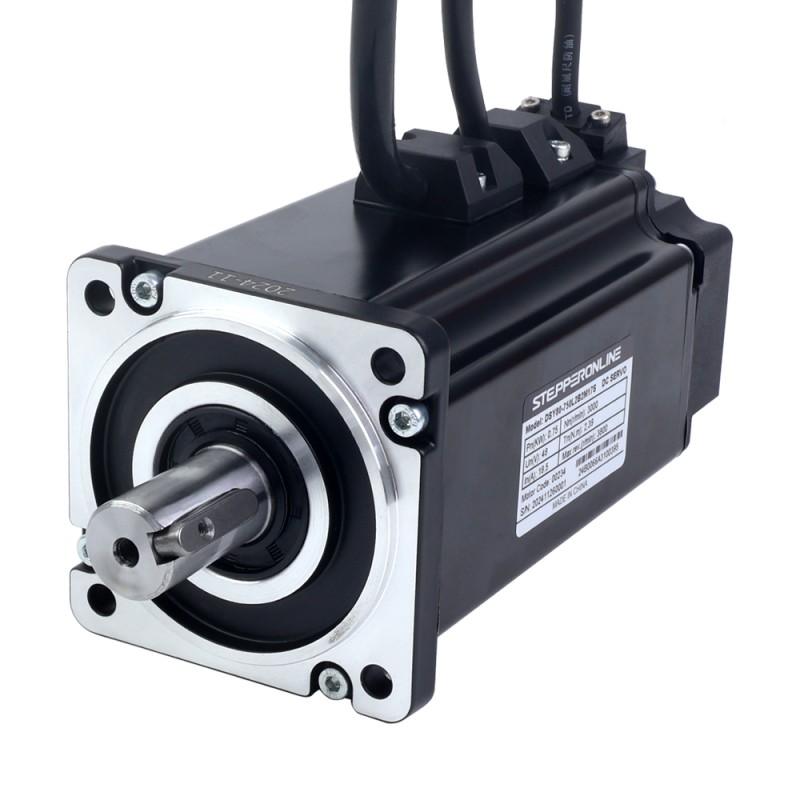

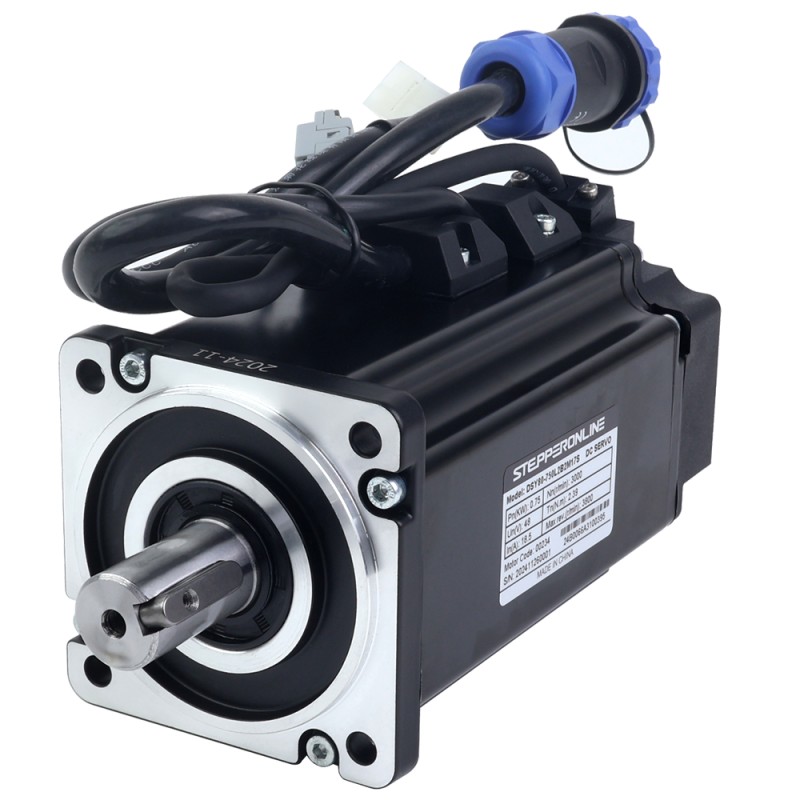

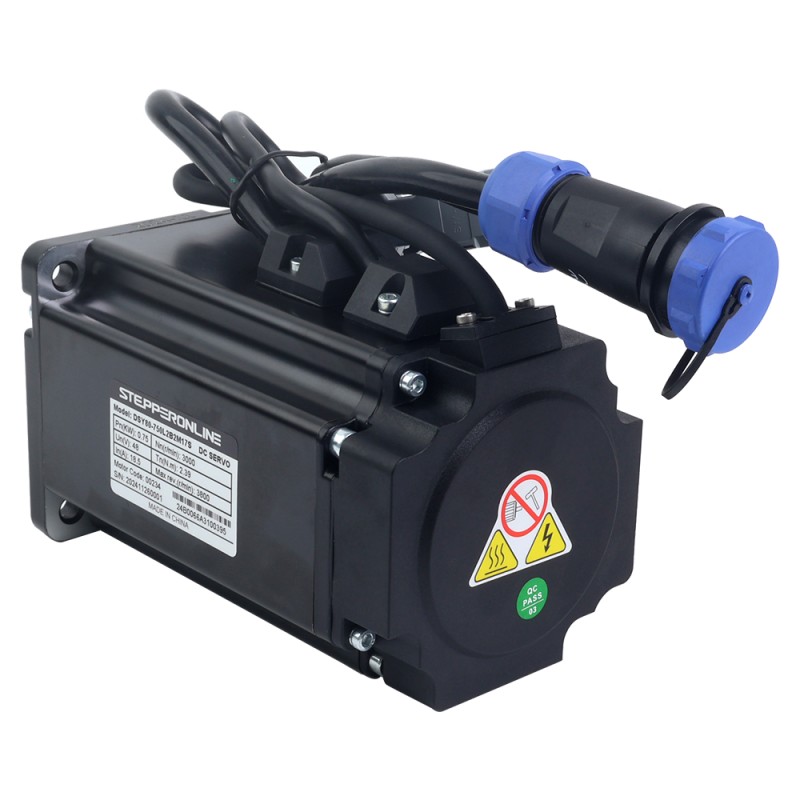

Servomotorspecificatie

• Onderdeel Nummer: DSY80-750L2B2M17S
• Nominaal vermogen: 750W
• Nominale spanning: 48VDC
• Nominaal koppel: 2,39Nm
• Piekkoppel: 7,17Nm
• Nominale stroom: 18,5A
• Nominaal toerental: 3000rpm
• Koppelconst: 0,129N.m/A
• Lijn-lijnweerstand: 0,11ohms ± 10%
• Lijn-lijninductie: 0,43mH ± 20%
• Inertie: 1,62kg*m²*10^-4
• Encoder: 17-bits single-turn magnetische incrementele encoder
• Polen: 10
• IP-classificatie: IP65
• Schachtdiameter: 19mm
• Remhoudkoppel: 3,80Nm
• Remspanning: 24VDC
• Remvermogen: 8,5W
• Remstroom: 0,42A
• Kabellengte: 3m (optionele lengtes zijn 1,5m en 5m)
