DSY Serie 750W CANopen DC Servomotor 24-70VDC 2,39Nm 3000rpm 17-Bit Incrementele Encoder IP65

Dit is het nieuwste DSY-serie DC-servosysteem, bestaande uit een 48VDC 750W servomotor en een 24-70VDC 750W CANopen-servoaandrijving. De servomotor heeft een nominaal koppel van 2,39Nm, een piekkoppel van 7,17Nm en een nominaal toerental van 3000rpm.
Het DSY-C-servosysteem ondersteunt CANopen-communicatiebesturing, met ingebouwde foutdetectie- en hertransmissiemechanismen. Vergeleken met RS485 biedt het snellere responstijden, betere ruisimmuniteit en ondersteuning voor multi-master-netwerken.
Het kan breed worden toegepast in verschillende toepassingen zoals mobiele robots(AMR, AGV), servicerobots, speciale robots, logistiek en opslag, medische apparatuur, instrumenten en lichte textielindustrieën, waar spanning- en formaatbeperkingen belangrijk zijn.

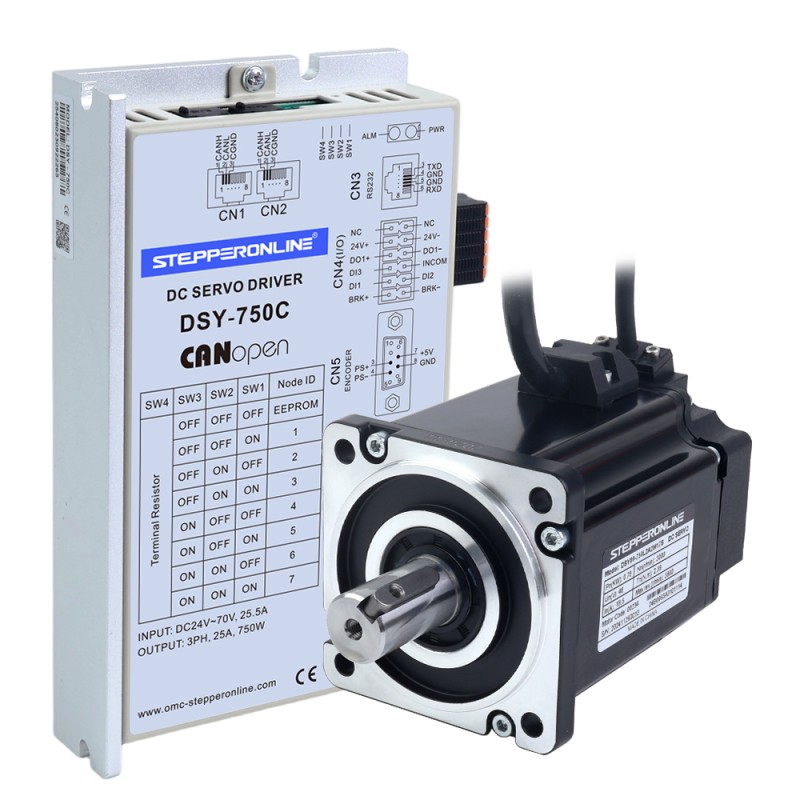

Onderdelen in de kit

• 1 x DSY-750C: 750W CANopen DC-servoaandrijving
• 1 x DSY80-750L2A2M17S: 750W 48V DC-servomotor 3000rpm 2,39Nm 17-bits encoder IP65

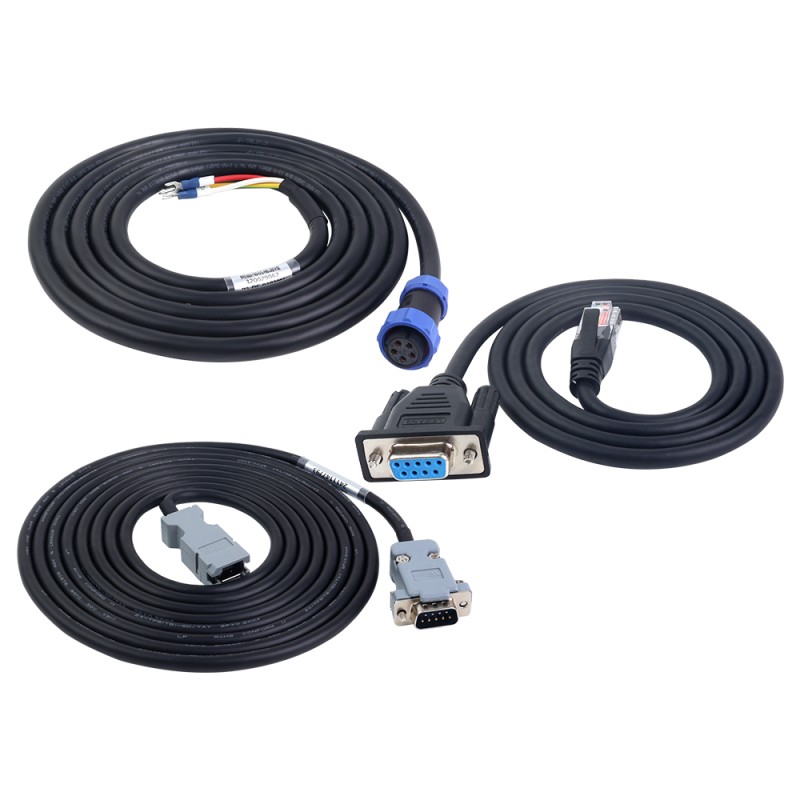

• 1 x P2-DS-03P20M: 3,0m motorkabel
• 1 x E2-DS-03AM: 3,0m encoderkabel
• 1 x RS232-5: 1,0m debugkabel

Specificaties servoaandrijving

• Artikelnummer: DSY-750C
• Besturingsmethode: CANopen
• Continue uitgangsstroom: 25,0A
• Maximale uitgangsstroom: 80,0A
• Voedingsinvoer: 24-70VDC
• Nominaal vermogen: 750W
• Afmetingen: 174,6*100*30mm

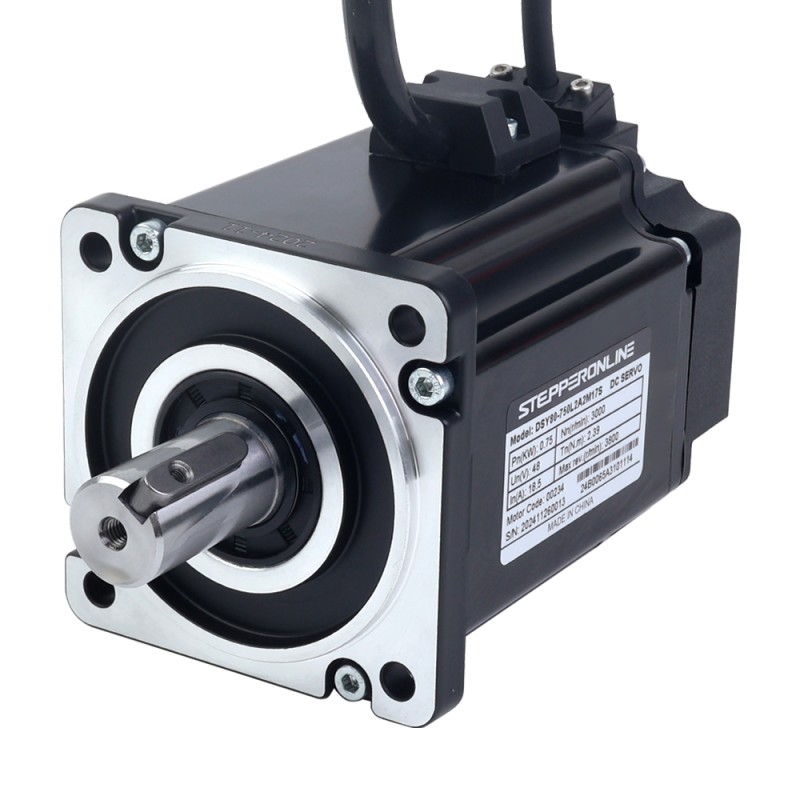

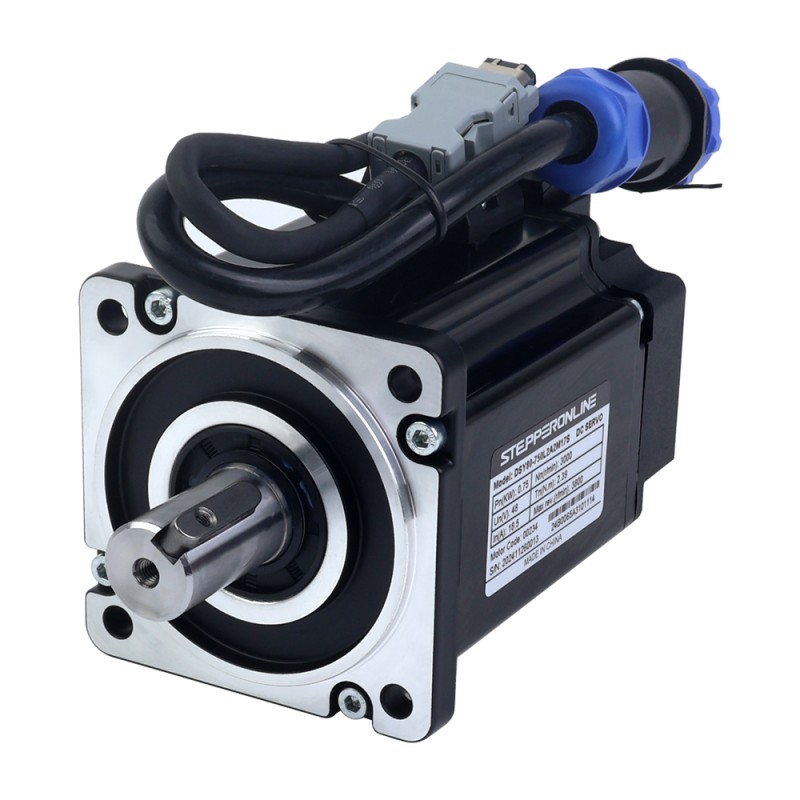

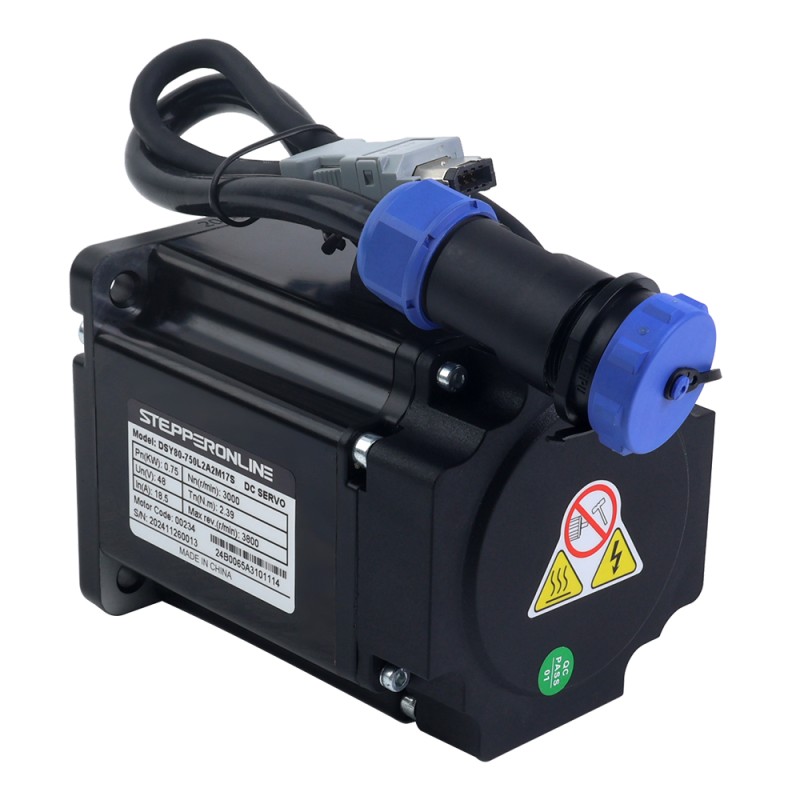

Specificaties servomotor

• Artikelnummer: DSY80-750L2A2M17S
• Nominaal vermogen: 750W
• Nominale spanning: 48VDC
• Nominaal koppel: 2,39Nm
• Piekkkoppel: 7,17Nm
• Nominale stroom: 18,5A
• Nominaal toerental: 3000rpm
• Koppelconstante: 0,129N.m/A
• Lijn-lijnweerstand: 0,11ohms ± 10%
• Lijn-lijninductantie: 0,43mH ± 20%
• Traagheid: 1,42kg*m²*10^-4
• Encoder: 17-bits enkelvoudige magnetische incrementele encoder
• Polen: 10
• IP-classificatie: IP65
• Asdiameter: 19mm
• Kabellengte: 3m(optioneel: 1,5m en 5m)
