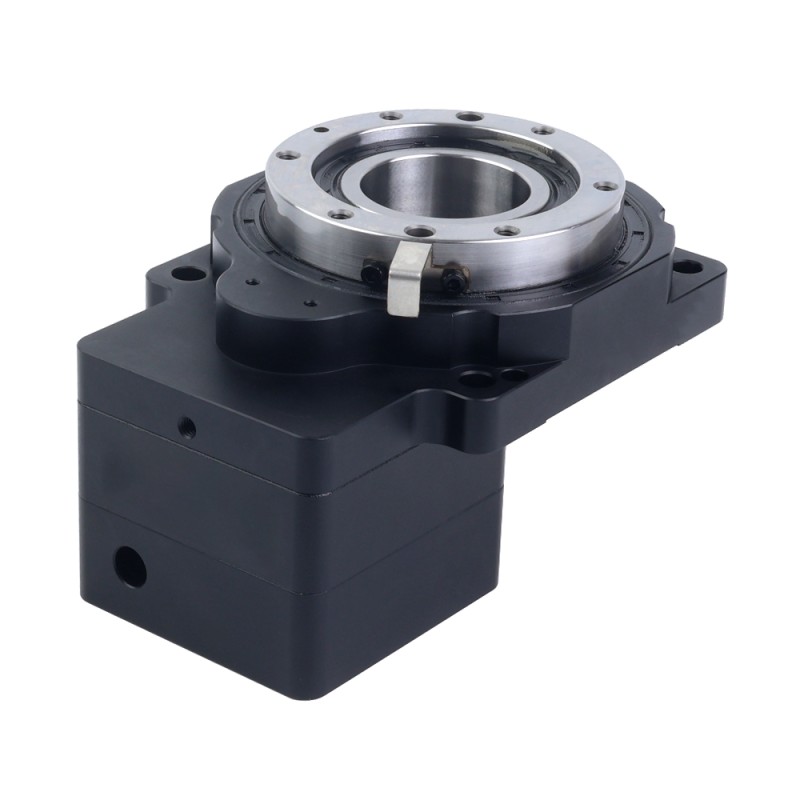

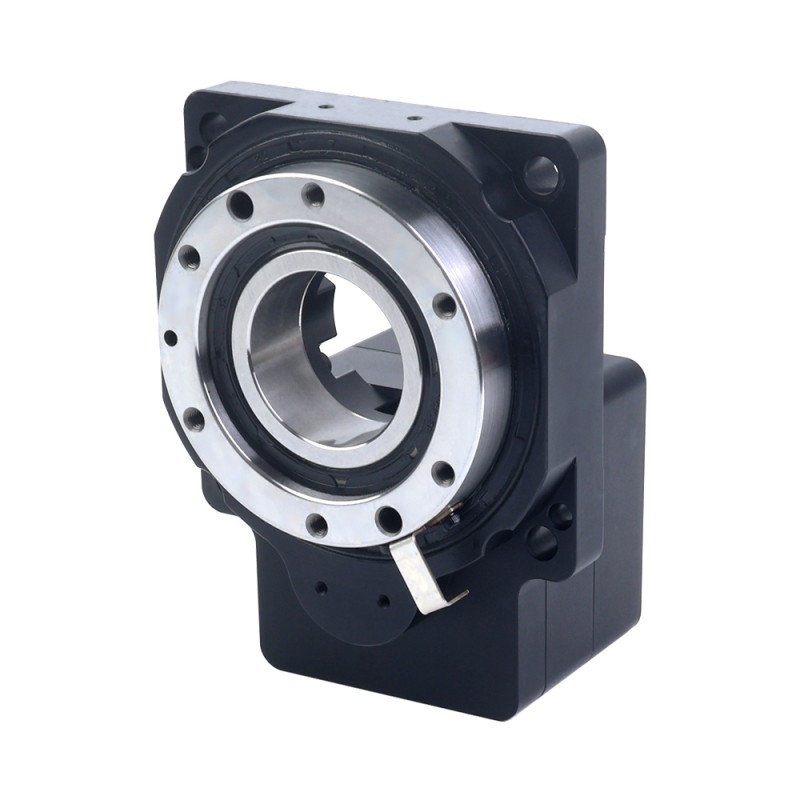

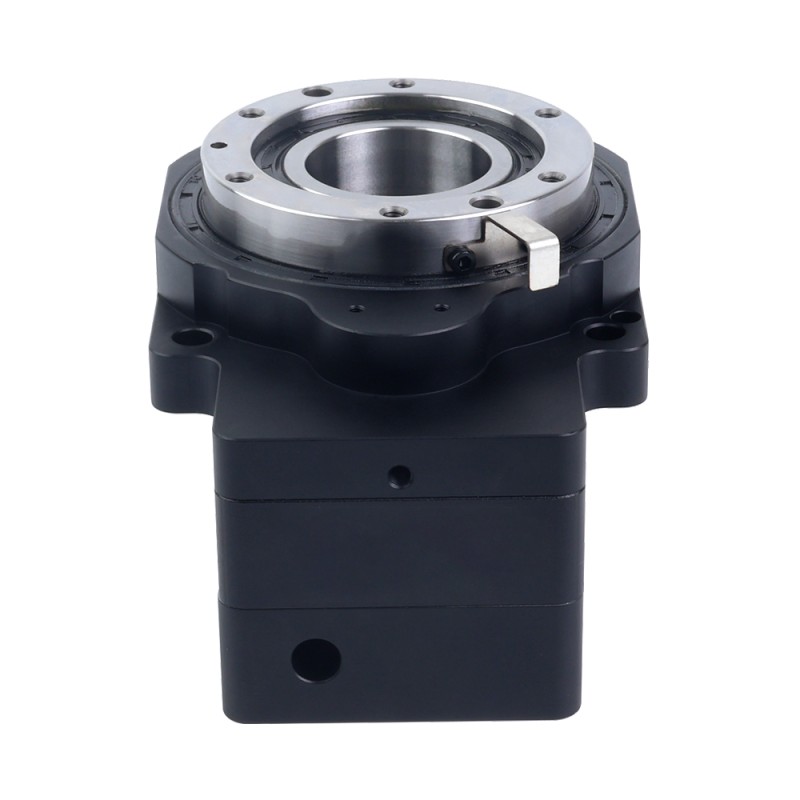

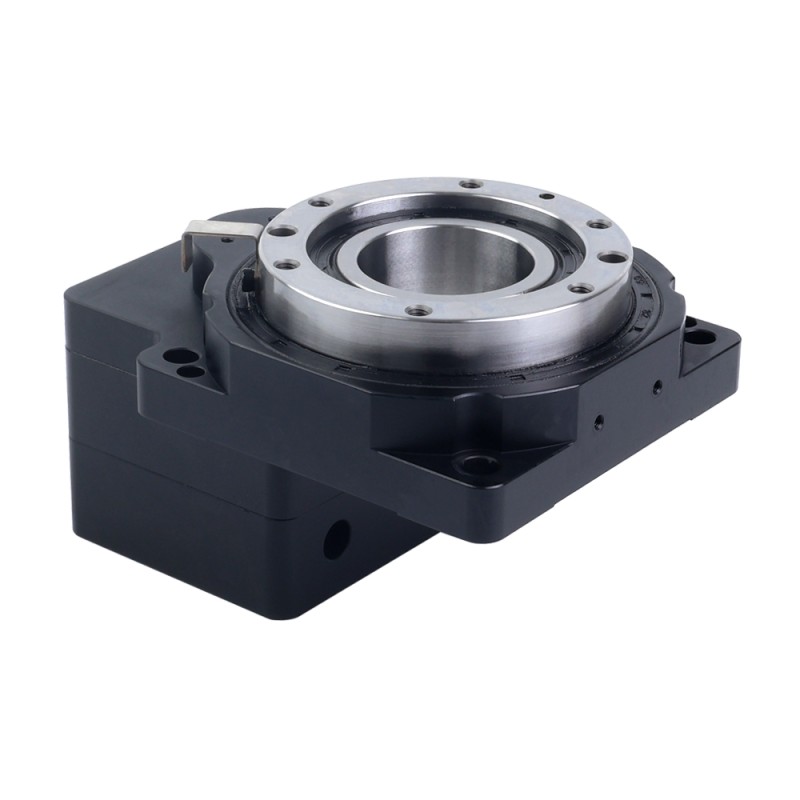

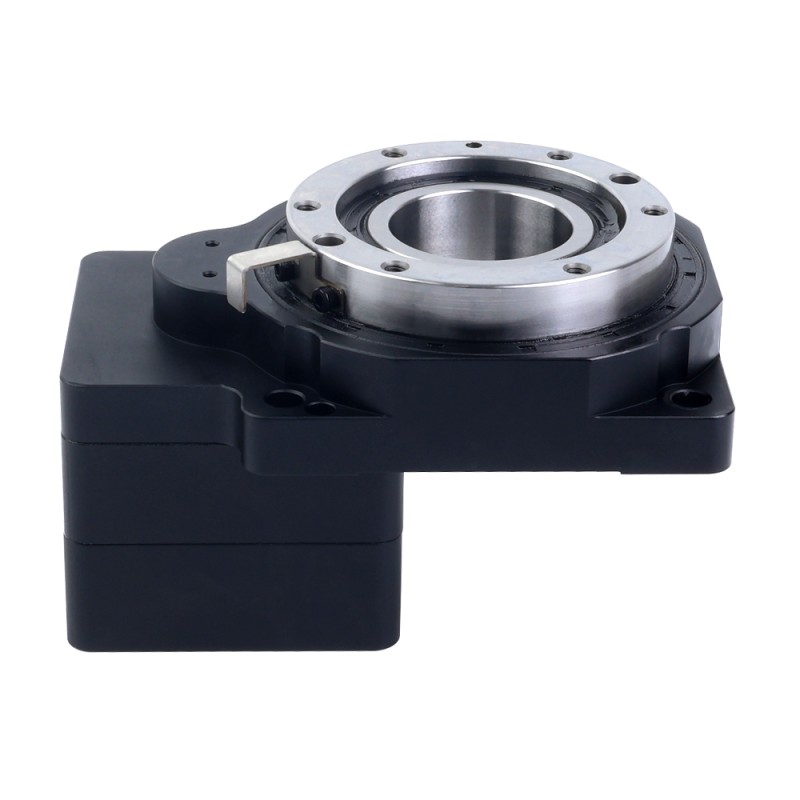

85mm Holle Roterende Platform Gear Ratio 10:1 Backlash 3arc-min voor 60mm x 60mm Servomotor

Dit holle roterende actuatorplatform is geschikt voor standaard 60mm x 60mm servomotoren. Het beschikt over een overbrengingsverhouding van 10:1, een toelaatbaar koppel van 10,00Nm(1416,12oz.in), een positioneringsnauwkeurigheid van 3arcmin en een herhaalde positioneringsnauwkeurigheid van 15arcsec.
Het gekruiste rollager zorgt voor een hoge precisie, stabiel koppel en een sterk draagvermogen. Het 360-graden holle ontwerp maakt een nauwkeurige positionering in elke hoek mogelijk, compatibel met stappenmotoren of servomotoren. Ideaal voor automatisering, lijmafgifte, verpakking, inspectie, laserprinten, sorteren en robotica.

Fysieke specificaties

• Onderdeelnummer: HRP85KK-G10-D14
• Overbrengingsverhouding: 10:1
• Type versnellingsbak: Holle Roterende Platform
• Materiaal tandwiel: Gelegeerd staal
• Eficiencia: 95%
• Positienauwkeurigheid: 3arcmin
• Herhaalde positienauwkeurigheid: ±15arcsec
• Toelaatbaar koppel: 10,00Nm(1416,12oz.in)
• Toelaatbaar traagheidsmoment: 8,00Nm(1132,89oz.in)
• Traagheidsmoment: 12593g·cm²
• Maximale axiale belasting: 500N
• Aanbevolen axiale belasting: 120N
• Maximale radiale belasting: 1100N
• Toegestane uitgangssnelheid: 300rpm
• Platformparalleliteit: ≤0,010mm
• Platformsprong: ≤0,010mm
• Geluid: <=65dB
• Waterdichtheidsclassificatie: IP40
• Levensduur: 20.000 uur
• Smeermethode: Smeervet
• Platformframegrootte: 85 x 85mm

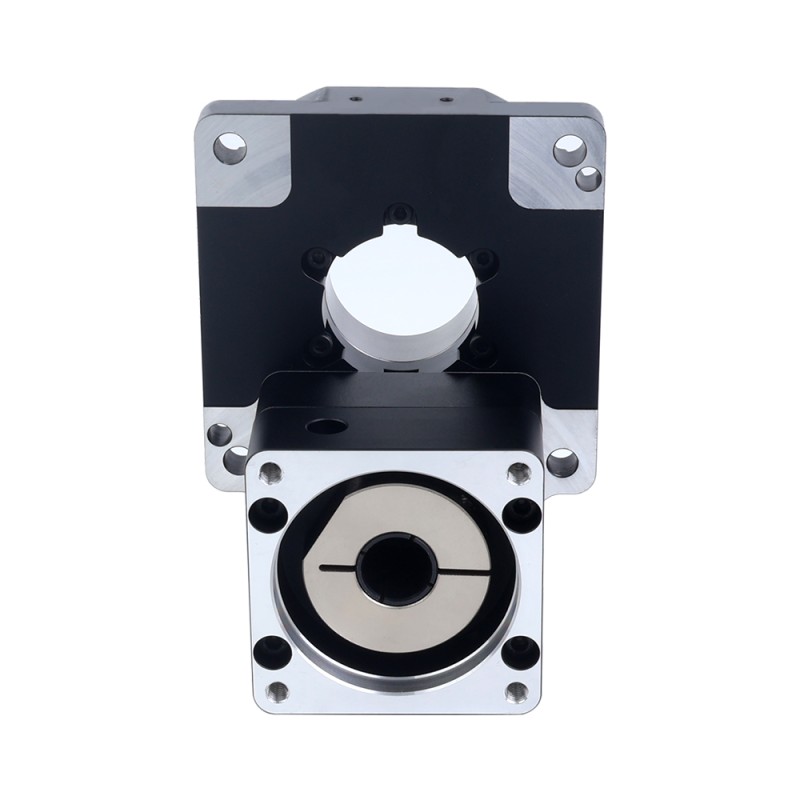

• Montageflensgrootte: 60 x 60mm
• Diameter ingaande as: Φ14mm
• Maximale invoeraslengte: 32mm
• Diameter van holle sectie: 33mm
• Platformhoogte: 74,2mm
