DSY Serie 1000W CANopen DC Servomotor 24-70VDC 3,20Nm 3000rpm 17-Bit Incrementele Encoder IP65

Dit is het nieuwste DSY-serie DC-servosysteem, bestaande uit een 48VDC 1000W servomotor en een 24-70VDC 1200W CANopen servo-aandrijving. De servomotor heeft een nominaal koppel van 3,20Nm, een piekkoppel van 9,60Nm en een nominaal toerental van 3000rpm.
Het DSY-C servosysteem ondersteunt CANopen-communicatiebesturing, met ingebouwde foutdetectie- en hertransmissiemechanismen. Vergeleken met RS485 biedt het snellere responstijden, betere ruisimmuniteit en ondersteuning voor multi-master netwerken.
Het kan breed worden toegepast in diverse toepassingen zoals mobiele robots(AMR, AGV), servicerobots, speciale robots, logistiek en magazijnbeheer, medische apparatuur, instrumenten en lichte textielindustrie, waar spanning- en formaatbeperkingen belangrijk zijn.

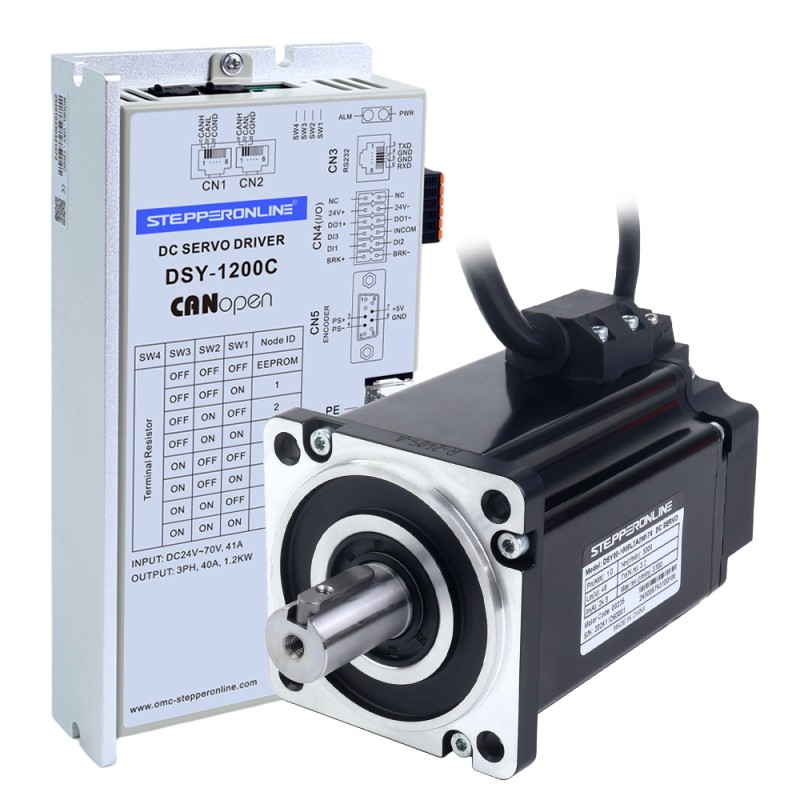

Onderdelen in de Kit

• 1 x DSY-1200C: 1200W CANopen DC-servoaandrijving
• 1 x DSY80-1000L2A2M17S: 1000W 48V DC-servomotor 3000rpm 3,20Nm 17-bit encoder IP65

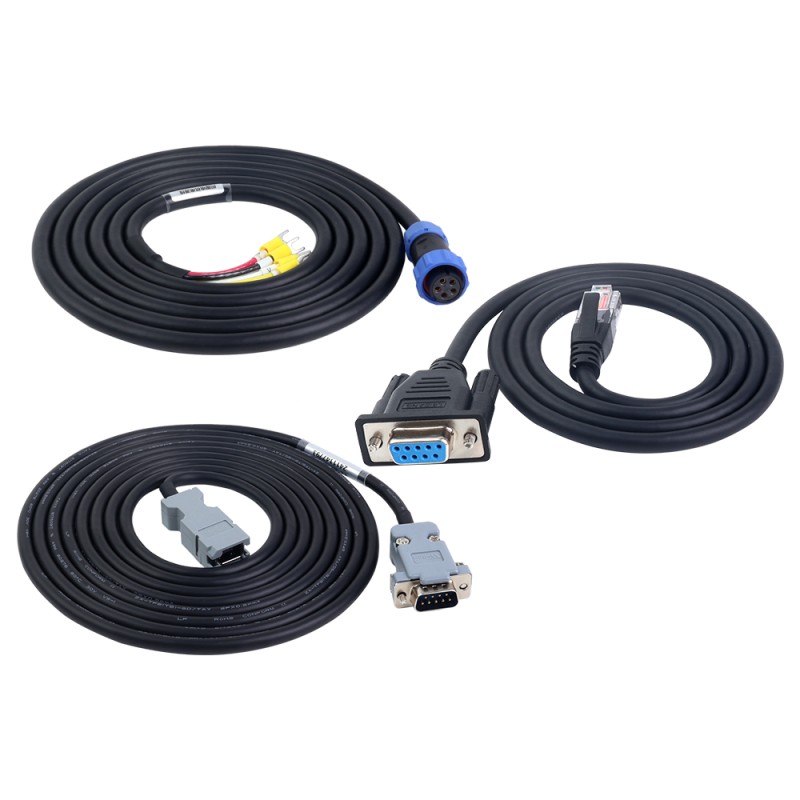

• 1 x P2-DS-03P30M: 3,0m motorkabel
• 1 x E2-DS-03AM: 3,0m encoderkabel
• 1 x RS232-5: 1,0m debugkabel

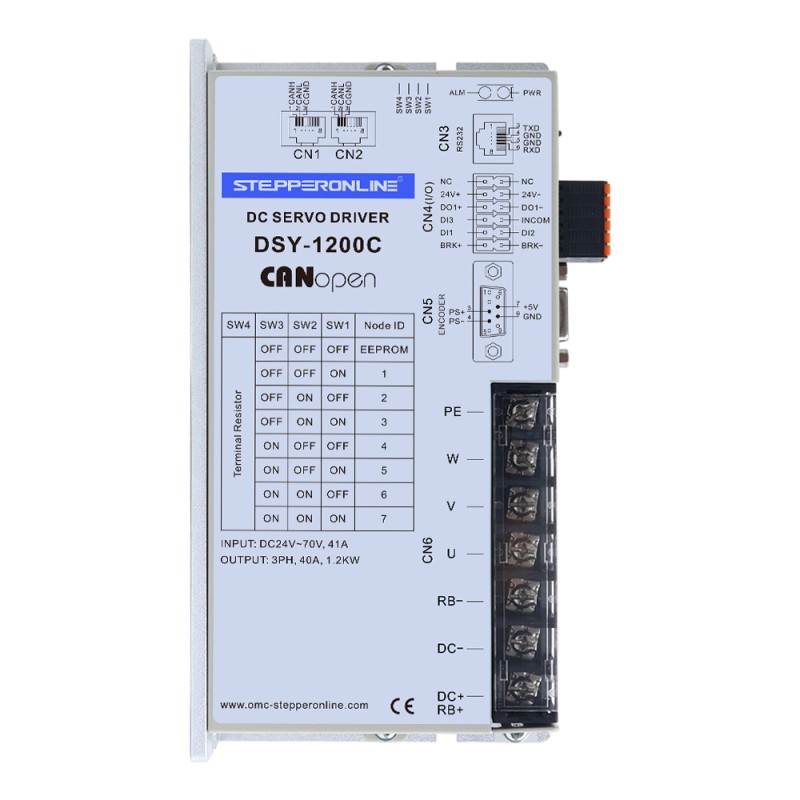

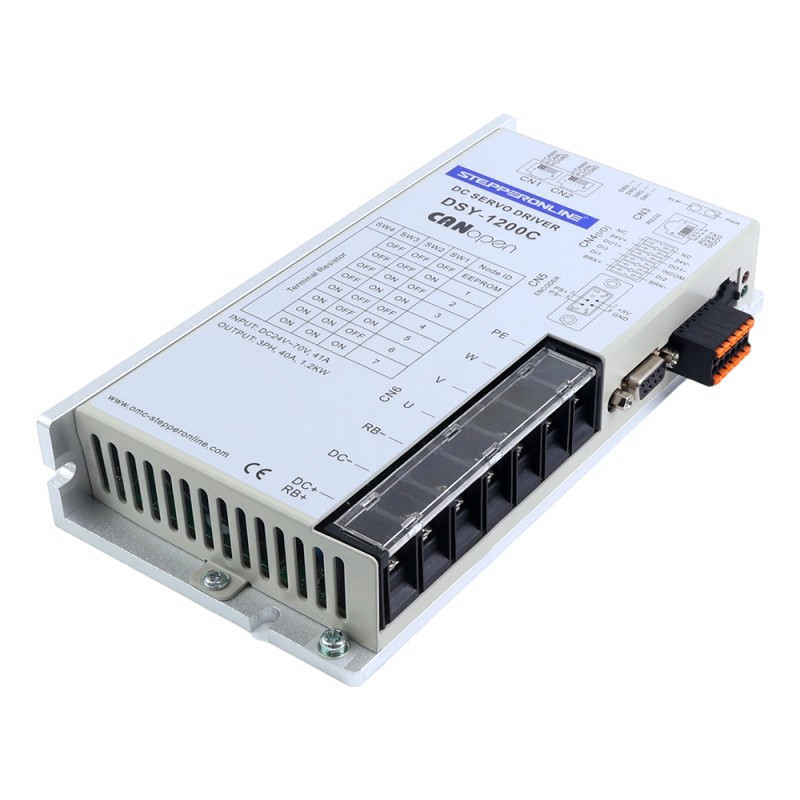

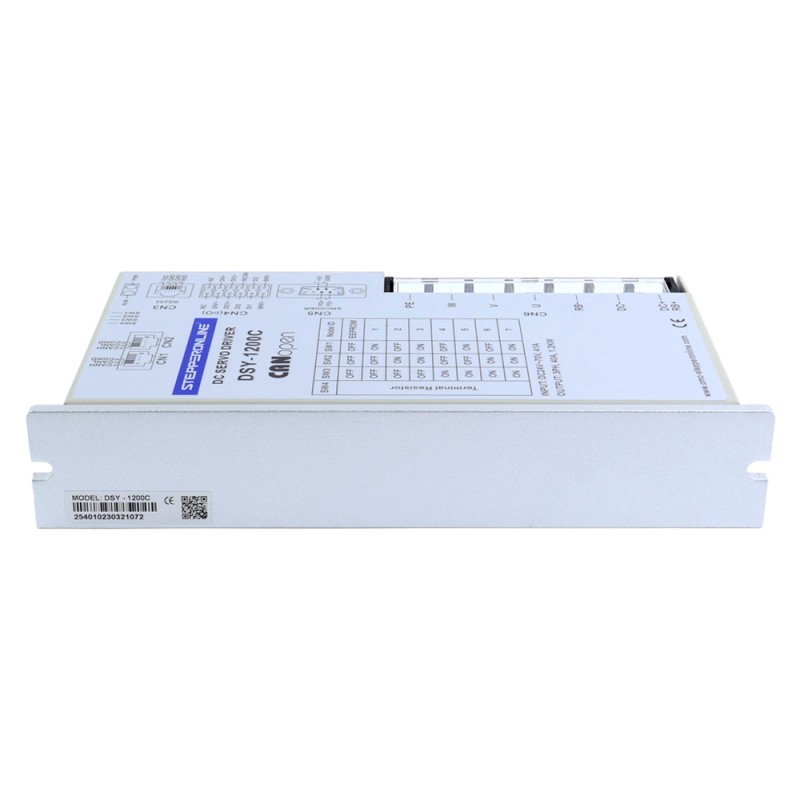

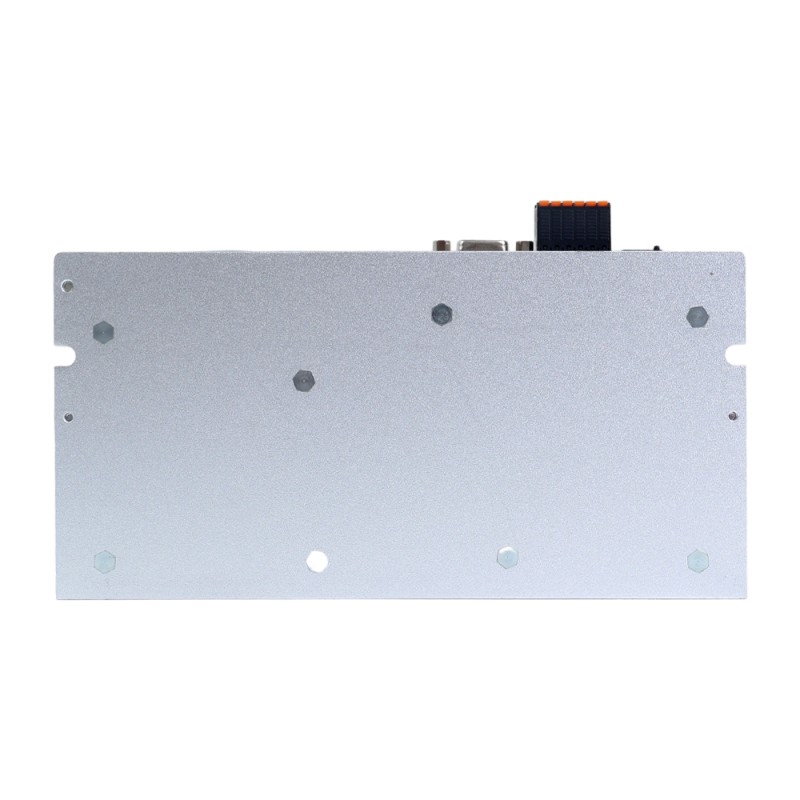

Specificaties servo-aandrijving

• Artikelnummer: DSY-1200C
• Besturingsmethode: CANopen
• Continu uitgangsstroom: 40,0A
• Maximale uitgangsstroom: 120,0A
• Voedingsinvoer: 24-70VDC
• Nominaal vermogen: 1200W
• Afmetingen: 200*100*35,8mm

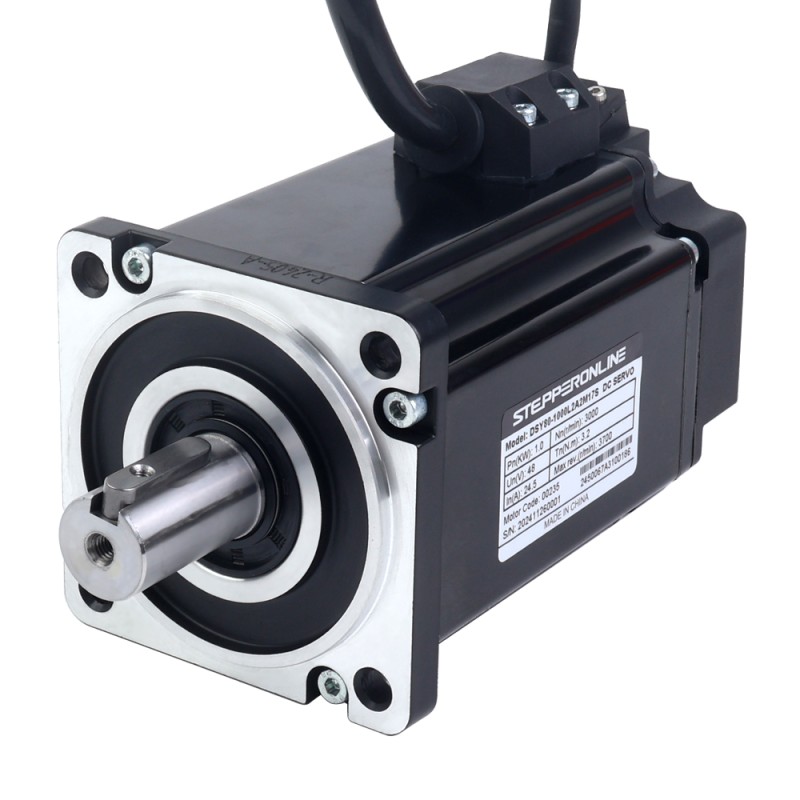

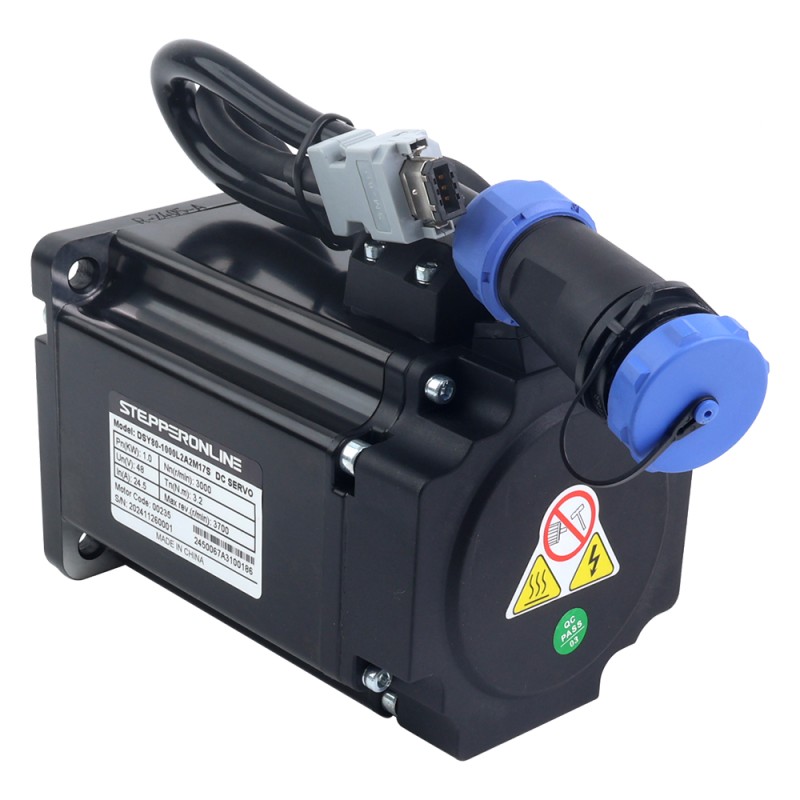

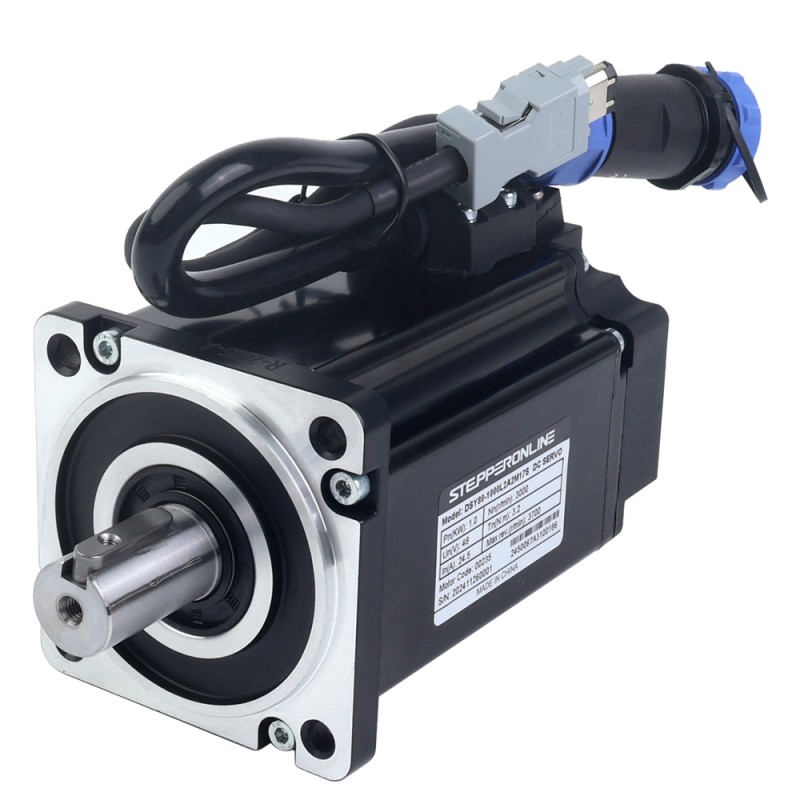

Specificaties servomotor

• Artikelnummer: DSY80-1000L2A2M17S
• Nominaal vermogen: 1000W
• Nominale spanning: 48VDC
• Nominaal koppel: 3,20Nm
• Piekkoppel: 9,60Nm
• Nominale stroom: 24,5A
• Nominaal toerental: 3000rpm
• Koppelconstante: 0,13N.m/A
• Lijn-lijn weerstand: 0,08ohm ± 10%
• Lijn-lijn inductantie: 0,30mH ± 20%
• Traagheidsmoment: 1,92kg*m²*10^-4
• Encoder: 17-bit enkelvoudige magnetische incrementale encoder
• Polen: 10
• IP-classificatie: IP65
• Asdiameter: 19mm
• Kabellengte: 3m(optioneel: 1,5m en 5m)
