DSY Serie 400W CANopen DC Servomotor 24-70VDC 1,27Nm met Rem 3000rpm 17-Bit Incrementele Encoder IP65

Dit is het nieuwste DSY-serie DC-servosysteem, bestaande uit een 48VDC 400W servomotor met een 24V 7.3W rem en een 24-70VDC 400W CANopen servo-aandrijving. De servomotor heeft een nominaal koppel van 1,27Nm, een piekkoppel van 3,81Nm en een nominaal toerental van 3000rpm.
Het DSY-C servosysteem ondersteunt CANopen-communicatie, met ingebouwde foutdetectie- en hertransmissiemechanismen. Vergeleken met RS485 biedt het snellere responstijden, betere ruisimmuniteit en ondersteuning voor multi-master netwerken.
Het kan worden gebruikt in diverse toepassingen zoals mobiele robots(AMR, AGV), servicerobots, speciale robots, logistiek en opslag, medische apparatuur, instrumenten en lichte textielindustrieën, waar spanning- en formaatbeperkingen belangrijk zijn.

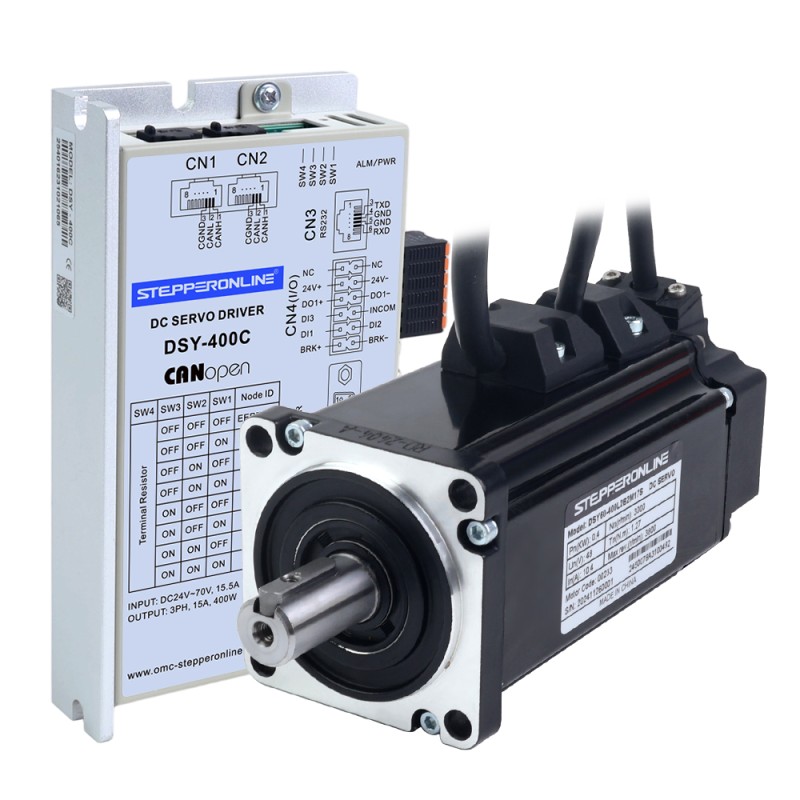

Onderdelen in de Kit

• 1 x DSY-400C: 400W CANopen DC servo-aandrijving
• 1 x DSY60-400L2B2M17S: 400W 48V DC servomotor 3000rpm 1,27Nm met rem 17-bit encoder IP65

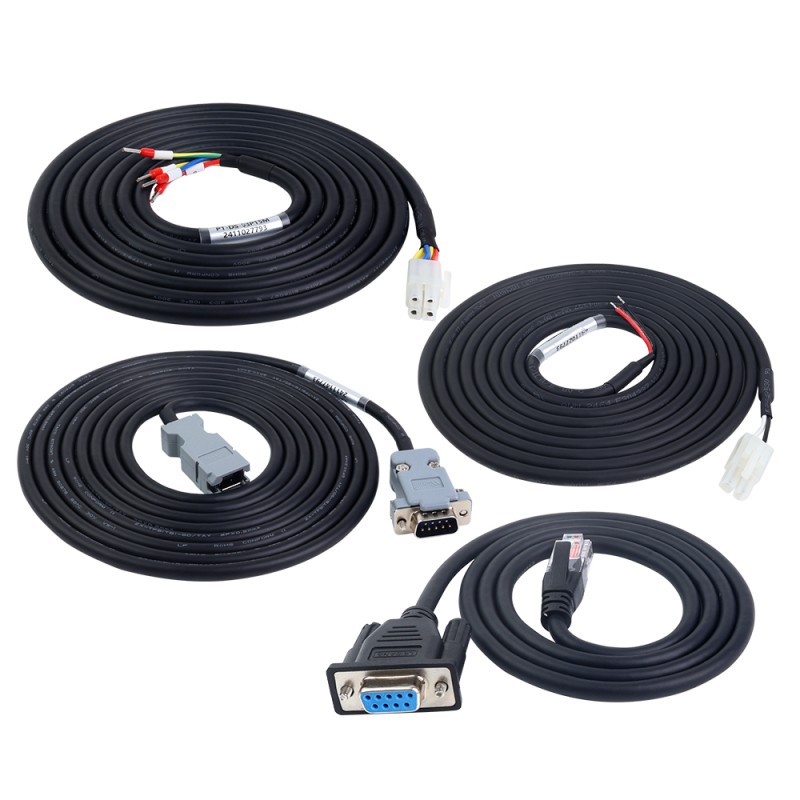

• 1 x P1-DS-03P15M: 3,0m motorkabel
• 1 x P1-DS-03M-S: 3,0m remkabel
• 1 x E2-DS-03AM: 3,0m encoderkabel
• 1 x RS232-5: 1,0m debugkabel

Specificaties van de Servo-aandrijving

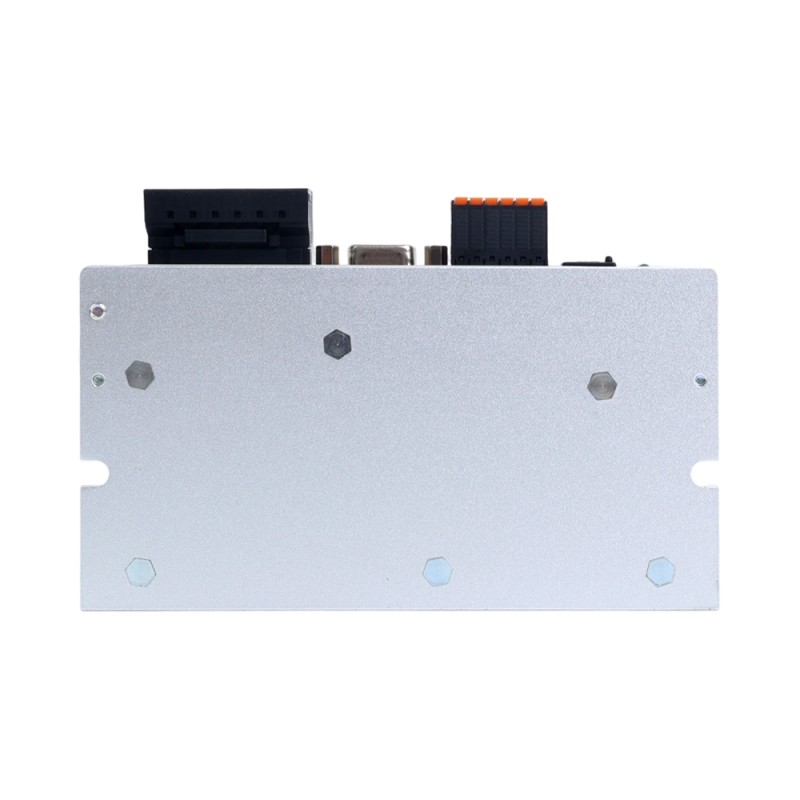

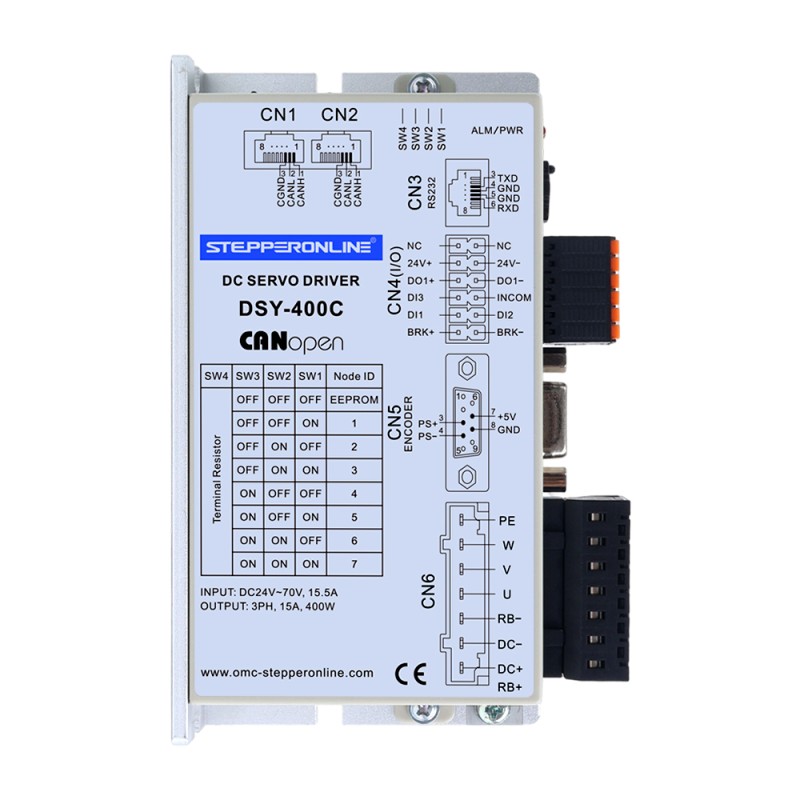

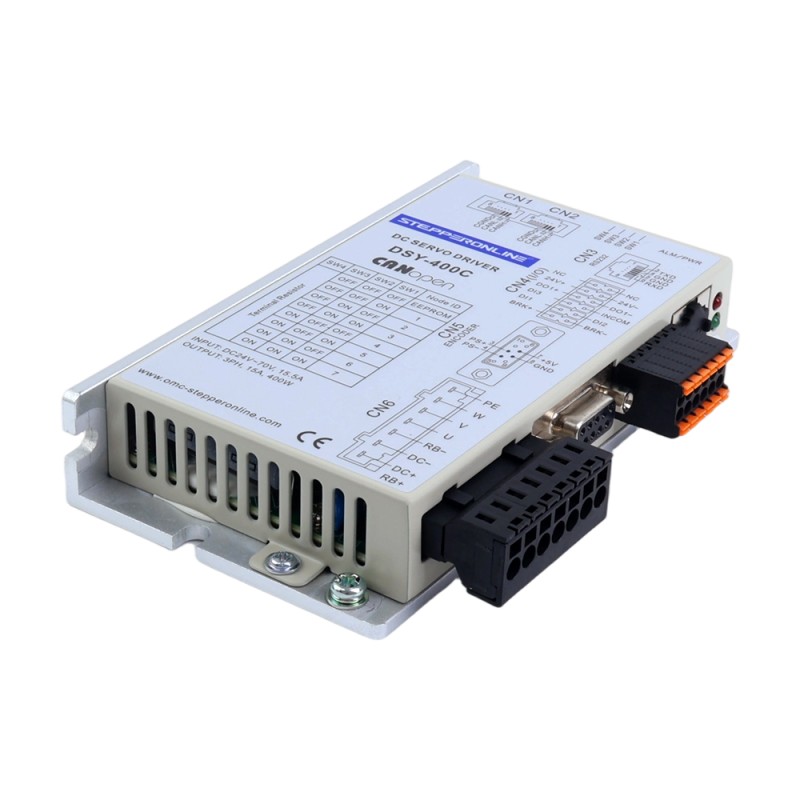

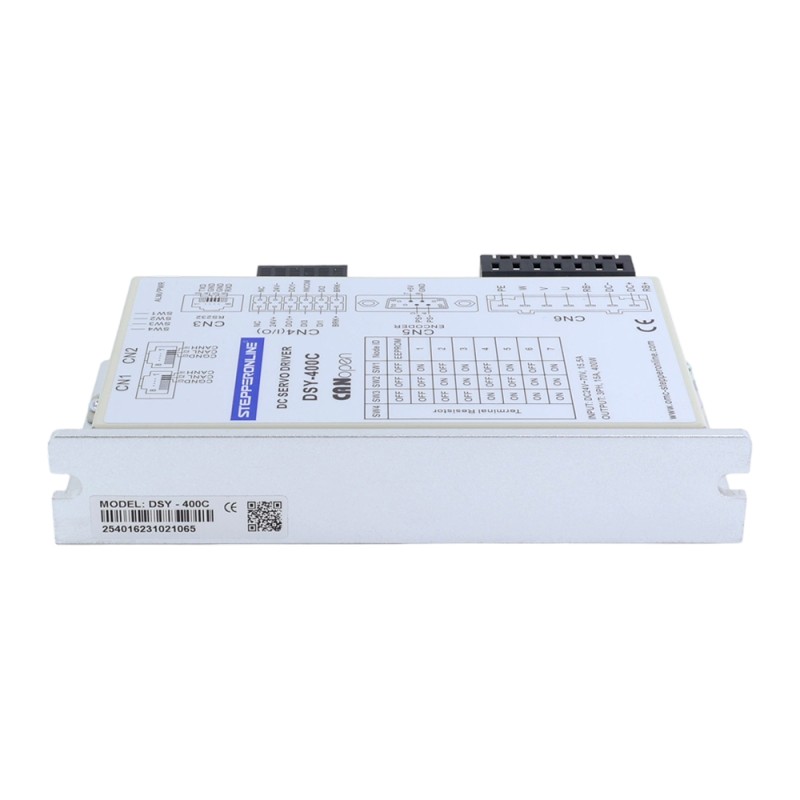

• Artikelnummer: DSY-400C
• Besturingsmethode: CANopen
• Continue uitgangsstroom: 15,0A
• Maximale uitgangsstroom: 48,0A
• Voedingsinvoer: 24-70VDC
• Nominaal vermogen: 400W
• Afmetingen: 141*75,5*25,4mm

Specificaties van de Servomotor

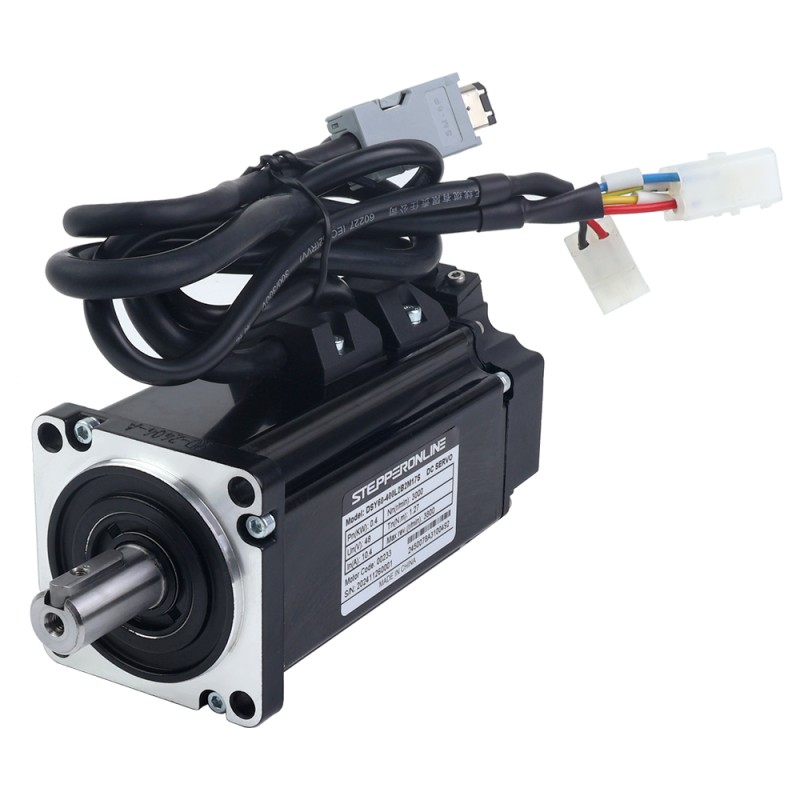

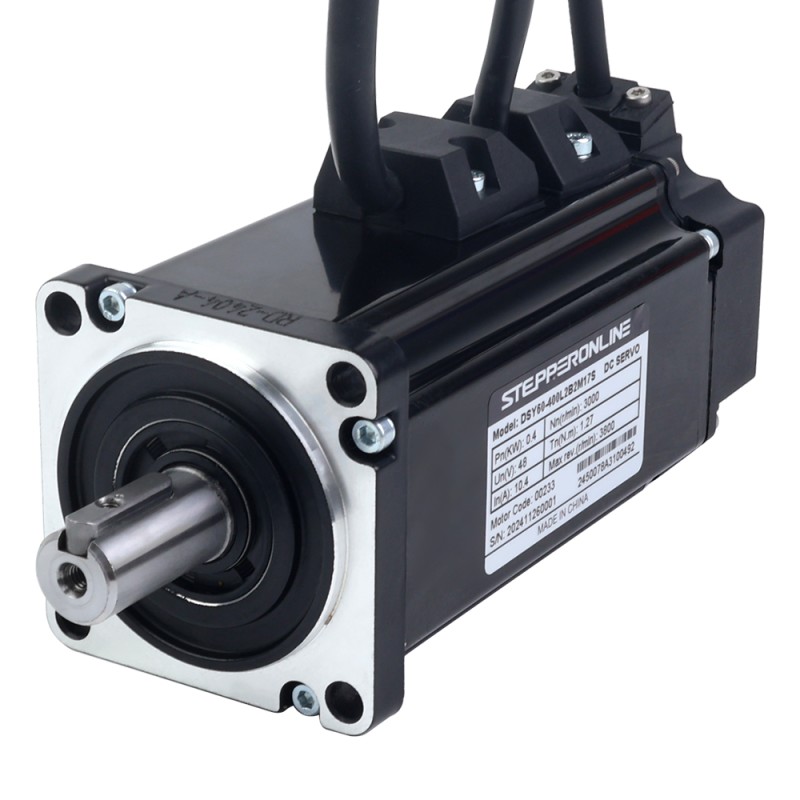

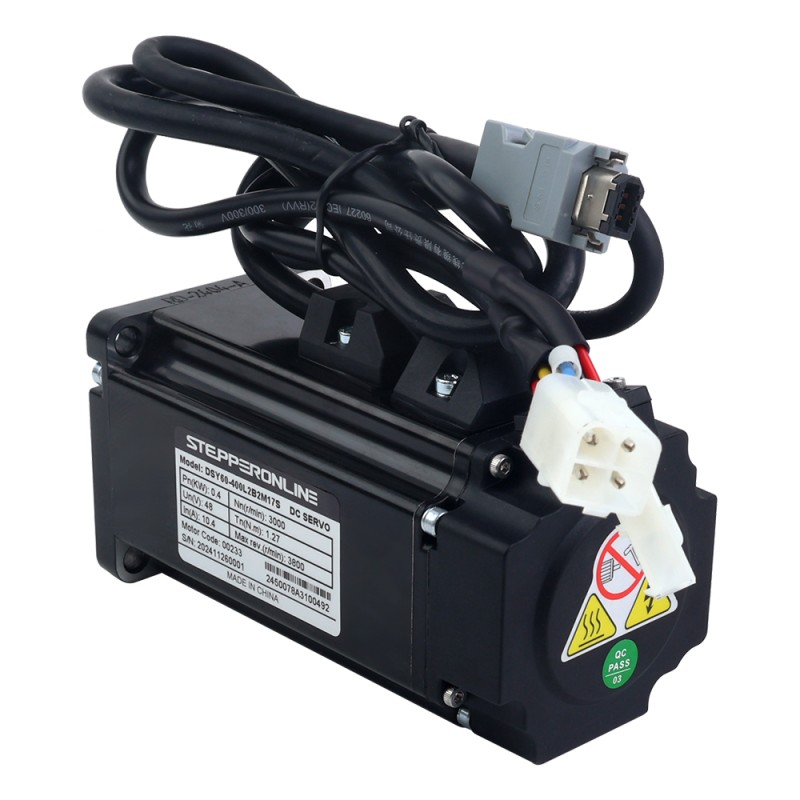

• Artikelnummer: DSY60-400L2B2M17S
• Nominaal vermogen: 400W
• Nominale spanning: 48VDC
• Nominaal koppel: 1,27Nm
• Piekoppel: 3,81Nm
• Nominale stroom: 10,2A
• Nominaal toerental: 3000rpm
• Koppelconstante: 0,124N.m/A
• Lijn-lijn weerstand: 0,33ohms ± 10%
• Lijn-lijn inductantie: 0,65mH ± 20%
• Traagheidsmoment: 0,51kg*m²*10^-4
• Encoder: 17-bits magnetische incrementele encoder(enkele omwenteling)
• Polen: 10
• IP-classificatie: IP65
• Asdiameter: 14mm
• Remhoudkoppel: 1,52Nm
• Remspanning: 24VDC
• Remvermogen: 7,3W
• Remstroom: 0,32A
• Kabellengte: 3m(optioneel: 1,5m en 5m)
