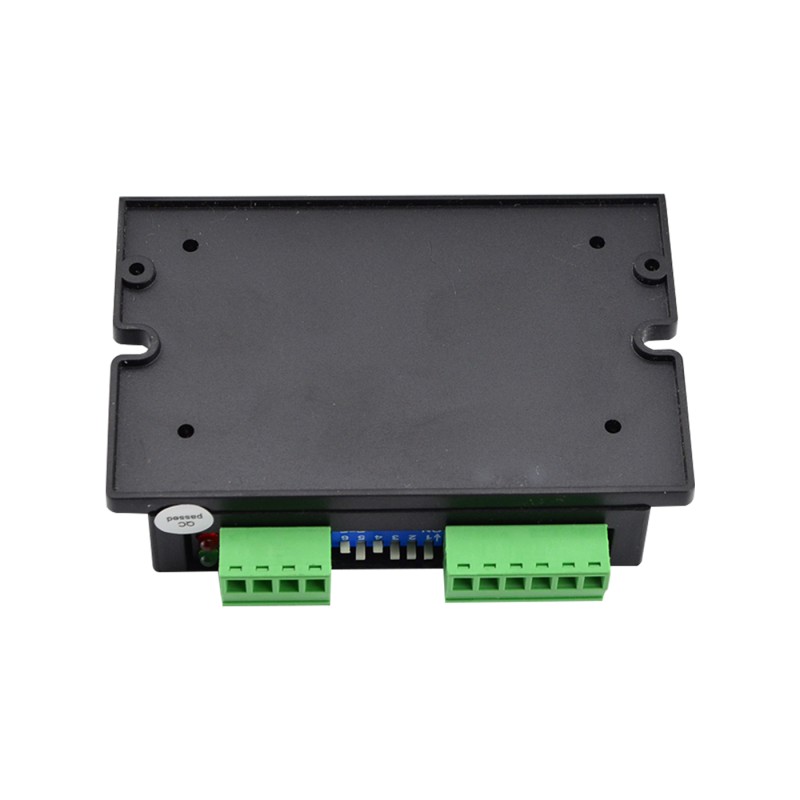

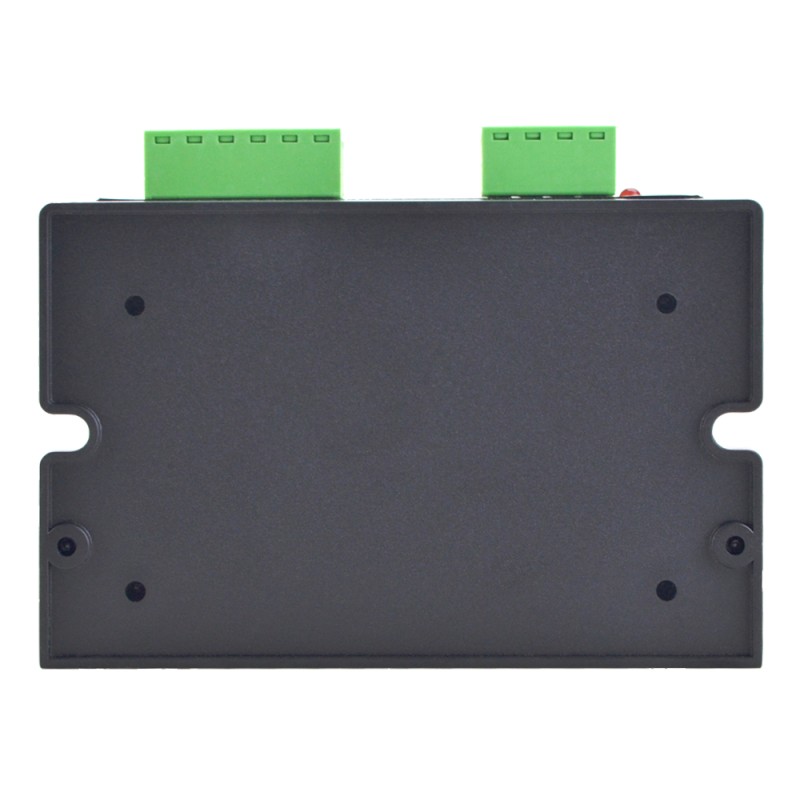

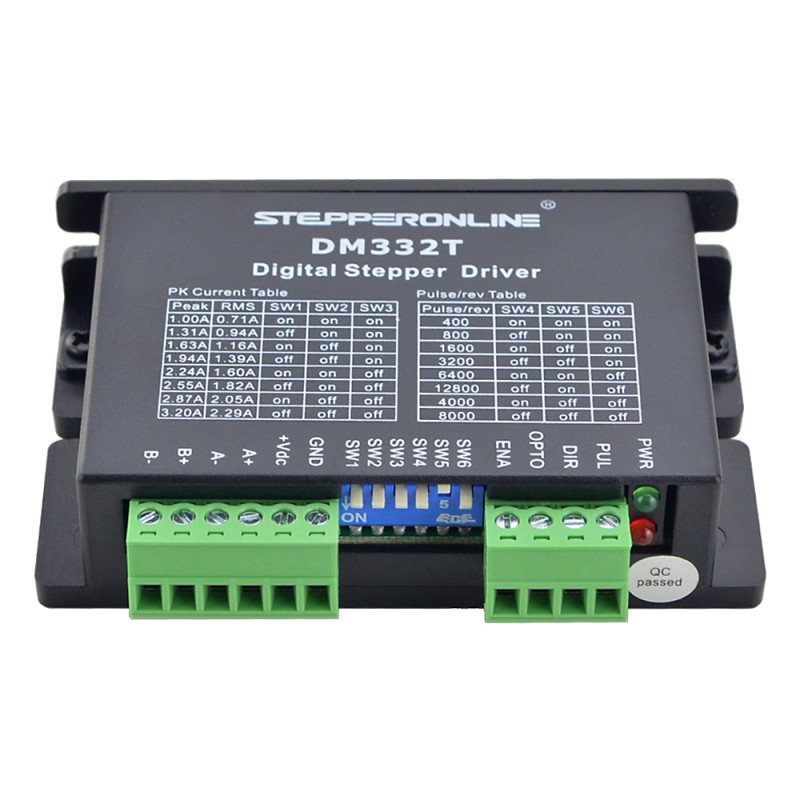

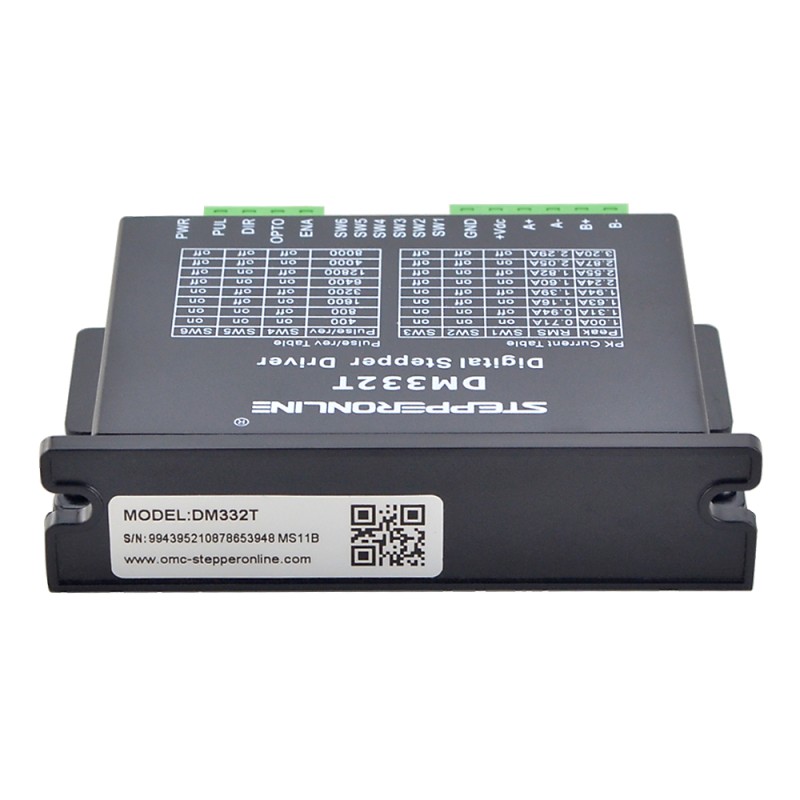

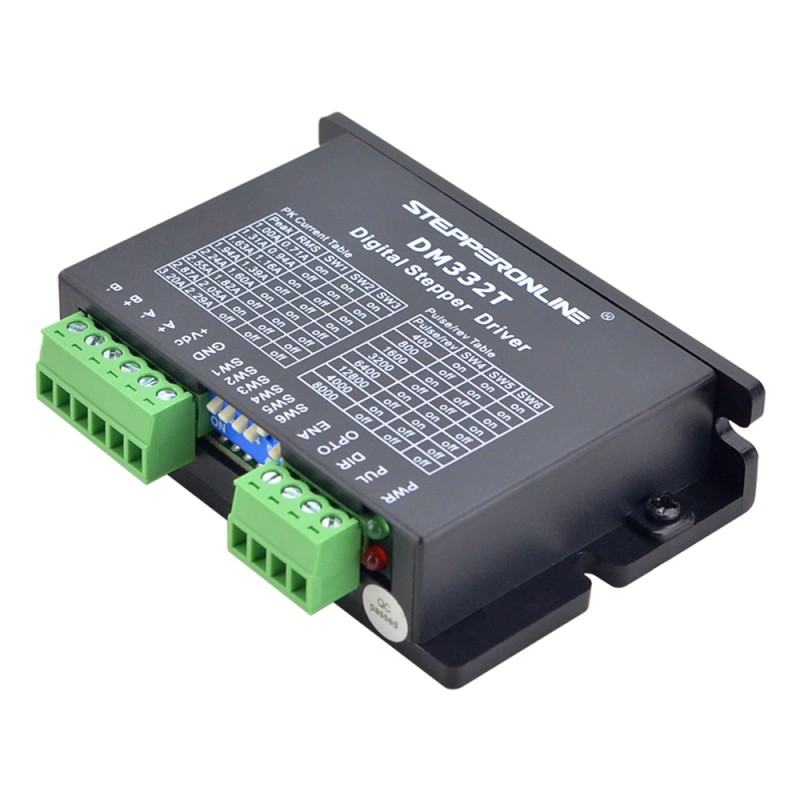

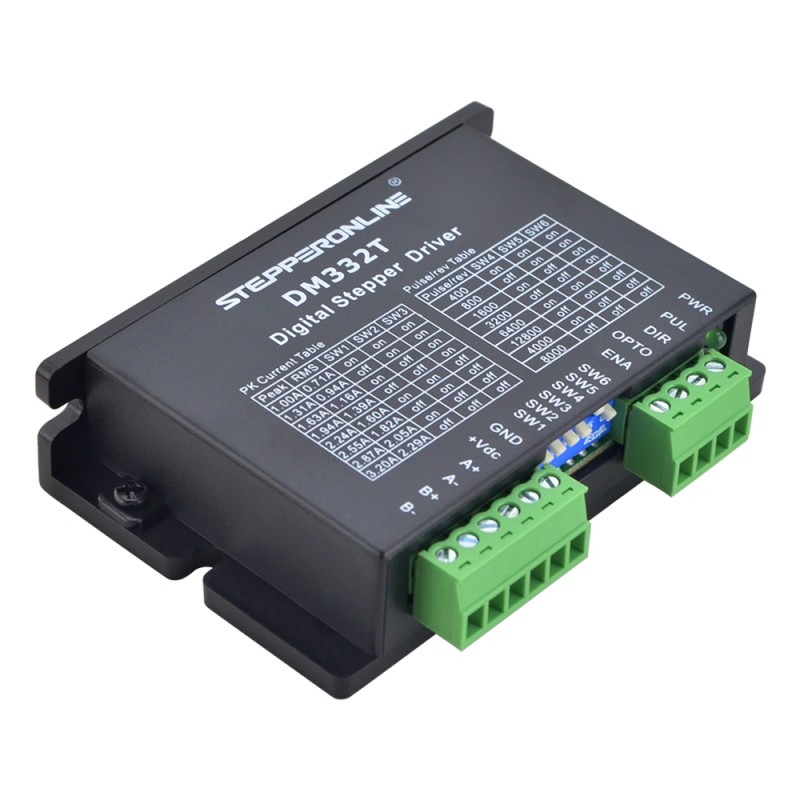

Digitale Stepper Drive 1.0-3.2A 10-30VDC voor Nema 17, 23 Stappenmotor

Dit is een digitale stepperaandrijving geïmplementeerd met geavanceerde stepperbesturingstechnologie. Het is eenvoudig te gebruiken en kan worden gebruikt om 2-fase en 4-fase motoren (van Nema 17-Nema 23 grootte) soepel aan te drijven met minder warmte en geluid. Hij werkt met een spanning van 10 - 30 VDC en kan een piekstroom van max. 3,2 A leveren. Je kunt de DIP-schakelaars instellen om de stroom en microstappen te krijgen die je nodig hebt.

Belangrijkste kenmerken

• Anti-Resonantie voor optimaal koppel, extra soepele beweging, lage motoropwarming en lawaai
• Motor auto-identificatie en parameter auto-configuratie voor een optimaal koppel van motoren met een groot bereik
• Stap- en richtingsbesturing (PUL/DIR)
• Multi-Stepping voor soepele motorbeweging
• Optisch geïsoleerde ingangen
• Ingangsspanning 10 - 30 VDC

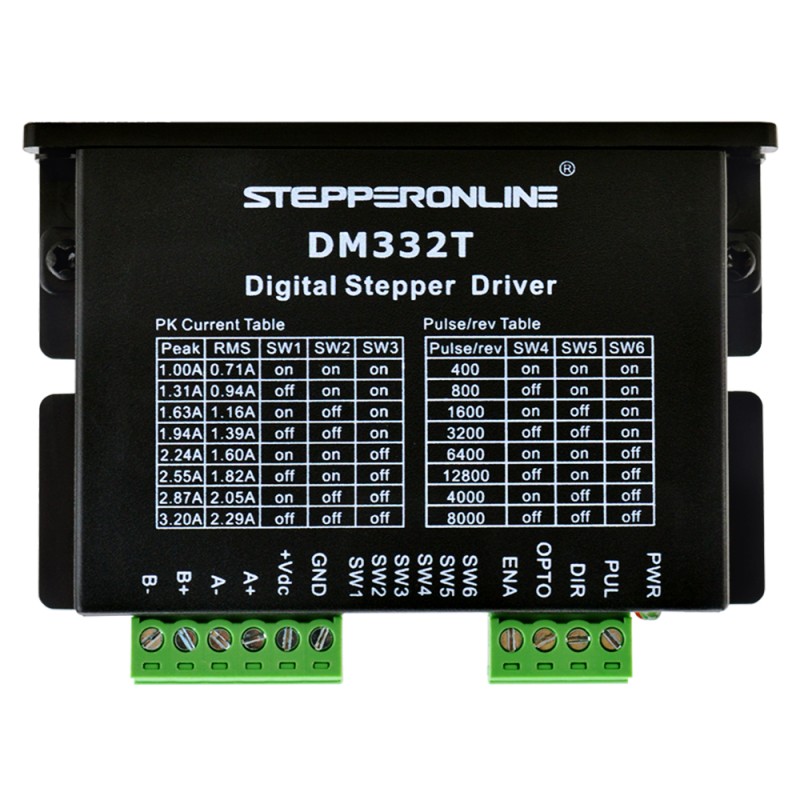

• 8 selecteerbare microstapresoluties van 400-12800 via DIP-schakelaars
• 8 selecteerbare uitgangsstroominstellingen van 1 - 3,2 A via DIP-schakelaars
• Soft-start zonder "sprong" bij inschakelen
• Pulsingangsfrequentie tot 60 kHz
• Automatische reductie van ruststroom
• Beveiligingen voor overspanning en overstroom

Elektrische specificaties

• Piekstroom uitgang: 1~3.2A(2.3RMS)
• Ingangsspanning: +10~30VDC
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• De Frequentie van de impulsinput: 0~60kHz
• Isolatieweerstand: 100MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke Koeling of Gedwongen Koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 50℃ MAX
• Trillingen: 10-50Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.90g (3.5oz)
