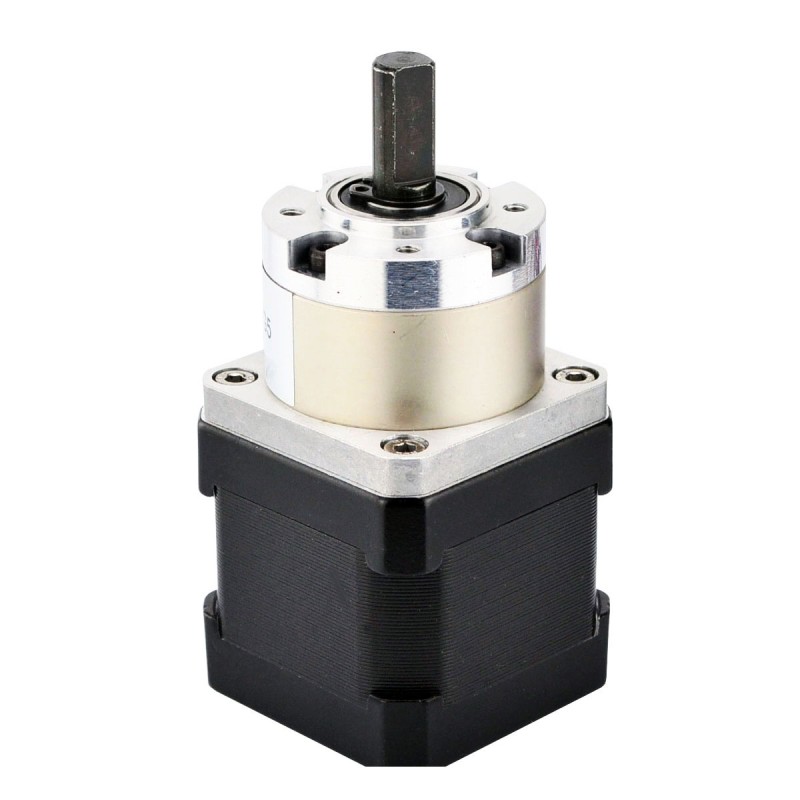

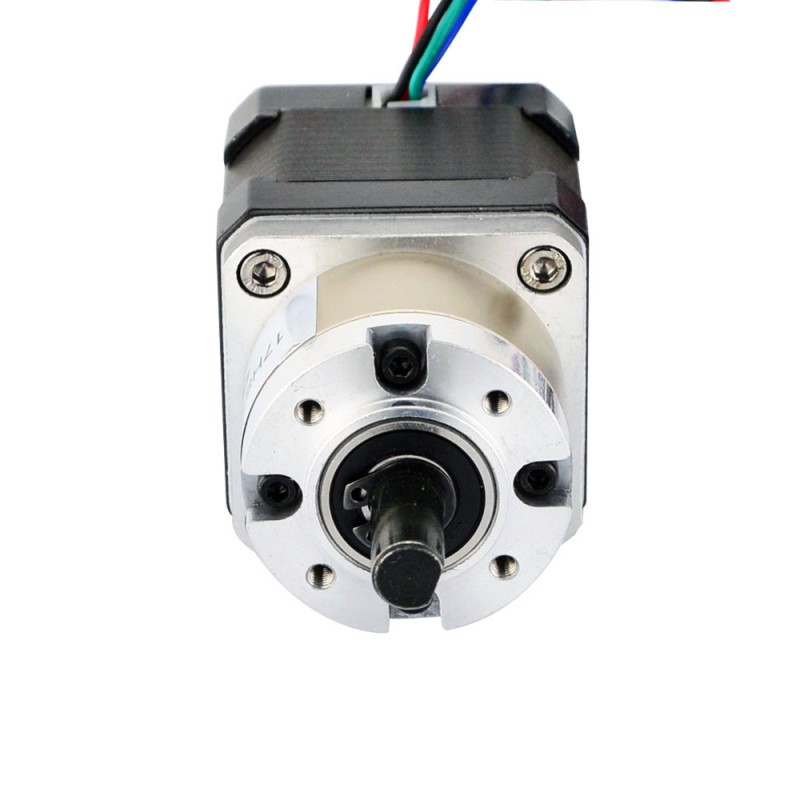

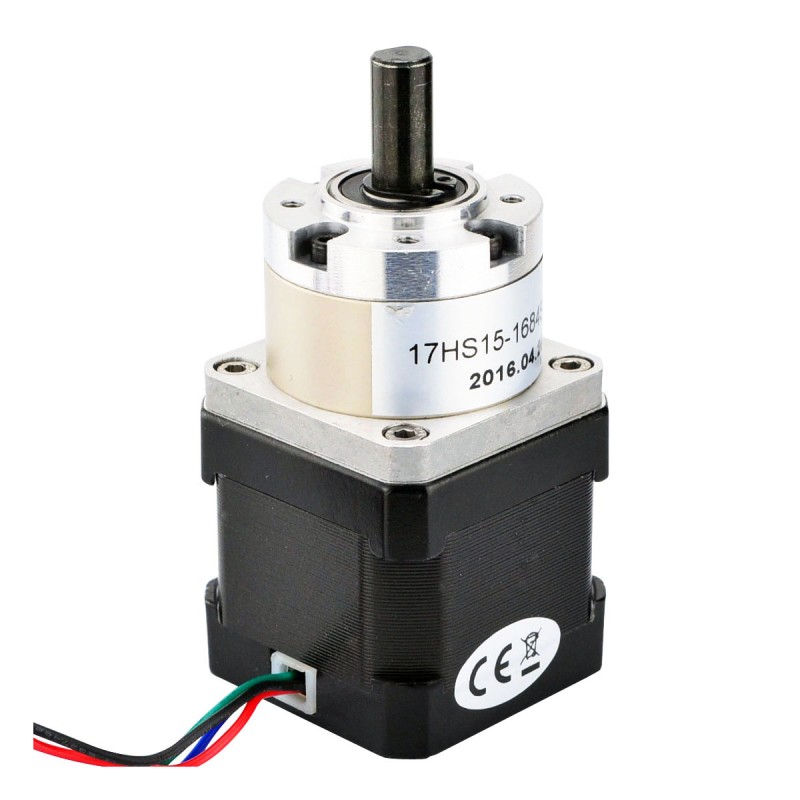

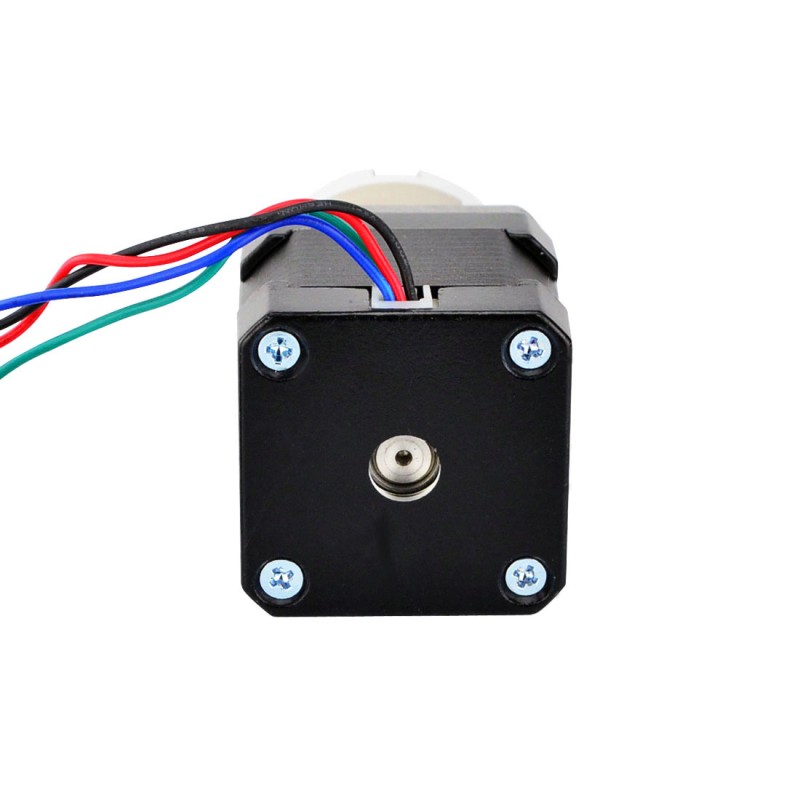

Nema 17 stappenmotor bipolair L=40mm met tandwielverhouding 5:1 planetaire tandwielkast

Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast
Nema 17 stappenmotor bipolair L=38mm met tandwielverhouding 5:1 planetaire tandwielkast

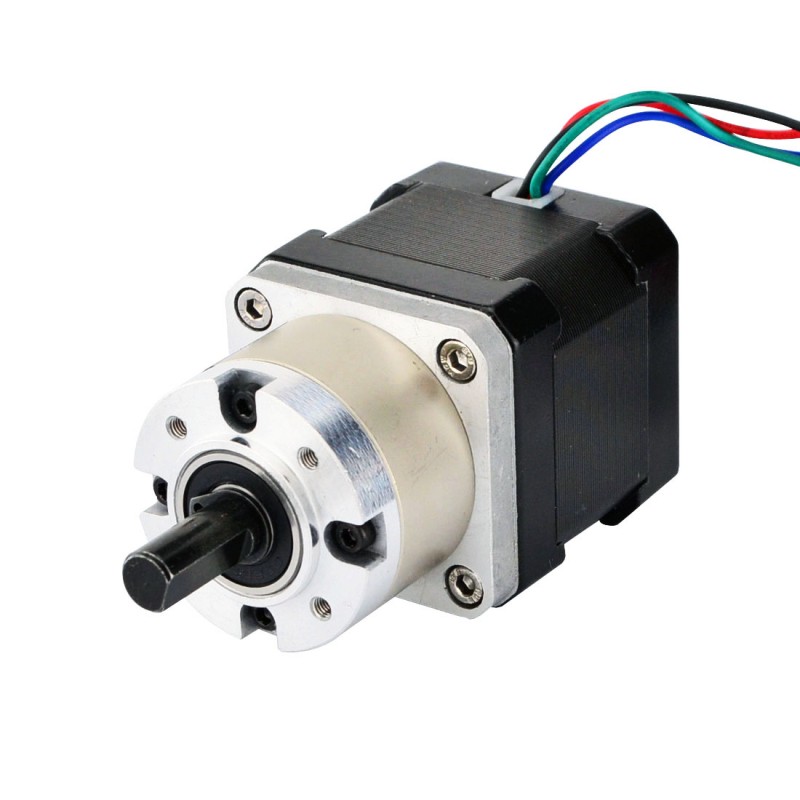

17HS15-1684S-PG5
Schacht Diameter(mm)8
Schachtlengte(mm)20
Aantal kabels4
Loodlengte(mm)500
Vraag

Downloads

17HS15-1684S-PG5_Full_Datasheet.pdfPDF · 138.28KB17HS15-1684S-PG5.STEPSTEP · 2.19MBLog in om te downloaden17HS15-1684S-PG5_Torque_Curve.pdfPDF · 196.36KB17HS15-1684S_Torque_curve.pdfPDF · 213.98KB
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)Aantal kabelsLoodlengte(mm)PrijsVoorraad
17HS13-0404S-PG276184500€25,67Op voorraad
17HS13-0404S-PG56184500€24,49Op voorraad
17HS15-0404S-PG198204500€25,08Op voorraad
17HS15-1684S-PG278204500€26,26Op voorraad
17HS15-1684S-PG58204500€25,20Op voorraad
17HS19-0406S-PG148206500€26,26Op voorraad
17HS19-1684S-PG1008204500€27,45Op voorraad
17HS19-1684S-PG148204500€26,26Op voorraad
17HS19-1684S-PG198204500€26,26Op voorraad
17HS19-1684S-PG278204500€27,45Op voorraad
17HS19-1684S-PG58204500€26,26Op voorraad
17HS19-1684S-PG518204500€27,45Op voorraad
17HS19-1684S-PG5X82041850€27,75Op bestelling
17HS24-2104S-PG58204500€28,64Op voorraad
Nema 17 stappenmotor bipolair L=40mm met tandwielverhouding 5:1 planetaire tandwielkast
Deze Nema 17 stappenmotor met 40mm behuizing en 1,68A nominale stroom, integreerde een planetaire ta... Lees meer
8 beoordeling(en) • Geef beoordeling
vanaf
€25,20
5 + €24,01
10 + €22,93
50 + €21,95
100 + €21,04

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 stappenmotor met 40mm behuizing en 1,68A nominale stroom, integreerde een planetaire tandwielkast met 5,18:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen die met beperkte ruimte, maar moet een lage snelheid en / of een hoog koppel.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS15-1684S-PG5
  • Motortype: Bipolaire Stepper
  • Stappenhoek: 0.35deg
  • Houdkoppel zonder Tandwielkast: 36Ncm (50.98oz.in)
  • Nominale stroom/fase: 1.68A
  • Faseweerstand: 1,60ohms
  • Inductantie: 3.10mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type Tandwielkast: Planetaire
  • Versnellingsverhouding: 5.18:1
  • Rendement: 90%
  • Speling bij nullast: <=3deg
  • Max.toelaatbaar koppel: 3Nm (424.83oz.in)
  • Moment toelaatbaar koppel: 5Nm (708.06oz.in)
  • Maximale axiale belasting: 50N
  • Maximale radiale belasting: 100N

Fysieke specificaties

  • Framemaat: 42 x 42mm
  • Lengte motor: 40mm
  • Tandwielkast Lengte: 27.3mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 20mm
  • D-gesneden Lengte: 15mm
  • Aantal draden: 4
  • Loodlengte: 500mm
  • Gewicht: 460g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 1.60
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 0.36
Inductantie(mH) 3.1
Stroom (A) 1.68
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
Gewicht(g) 460
IP-classificatie 40
Lichaamslengte(mm) 67.3
Loodlengte(mm) 500
Overbrengingsverhouding(xx:1) 5.18
Schacht Diameter(mm) 8
Schachtlengte(mm) 20
Speling <=3 deg
Type uitgaande as D
Type versnellingsbak Economische Planetaire
