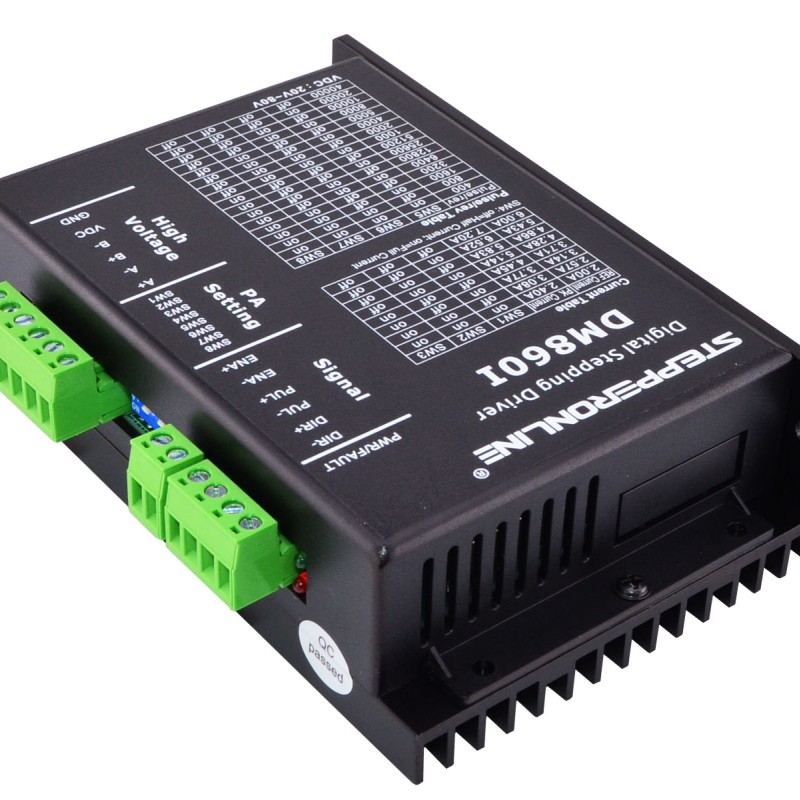

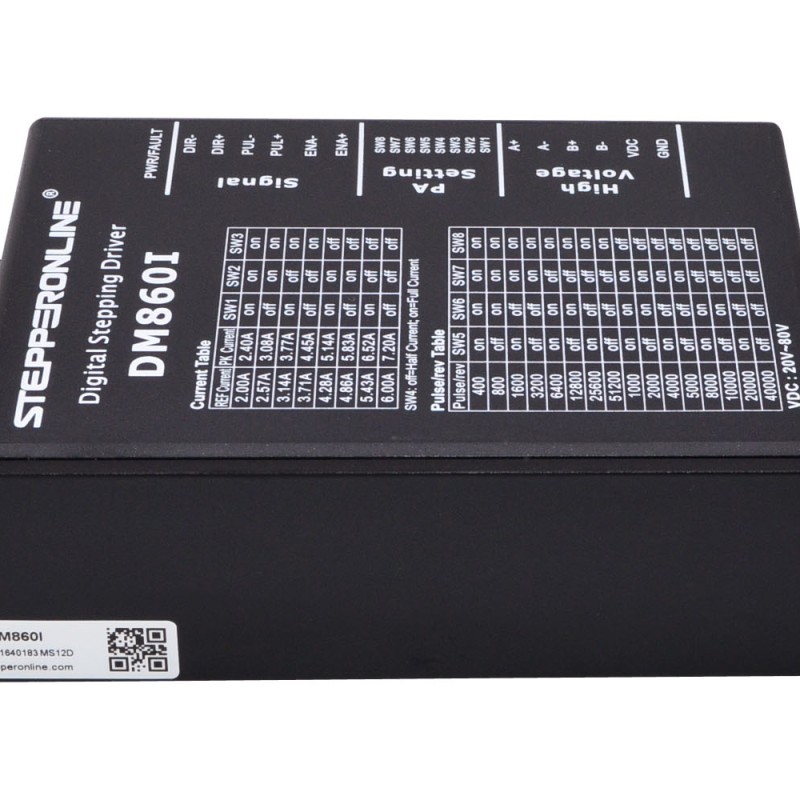

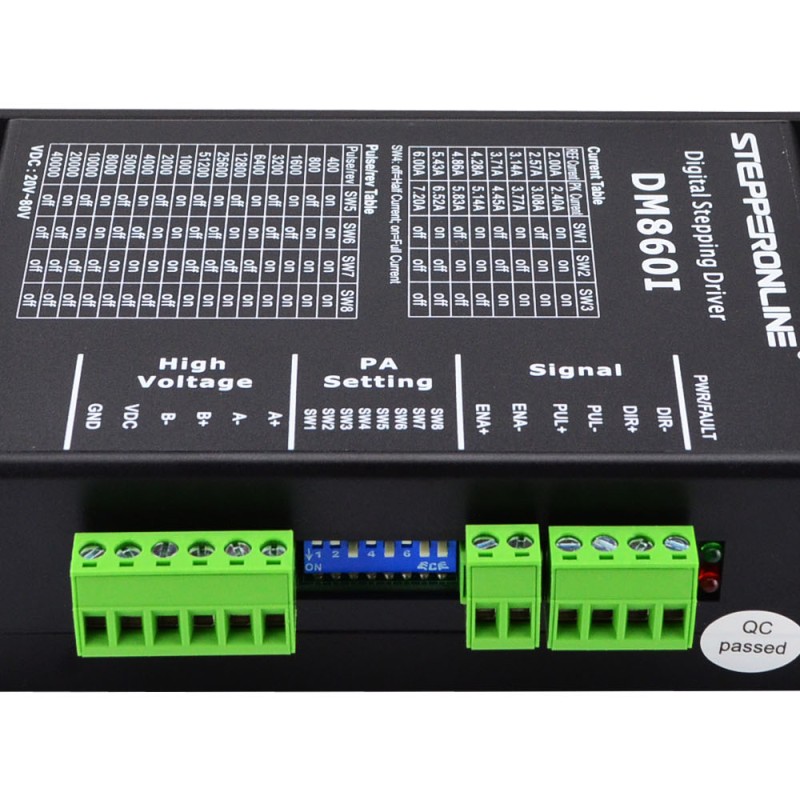

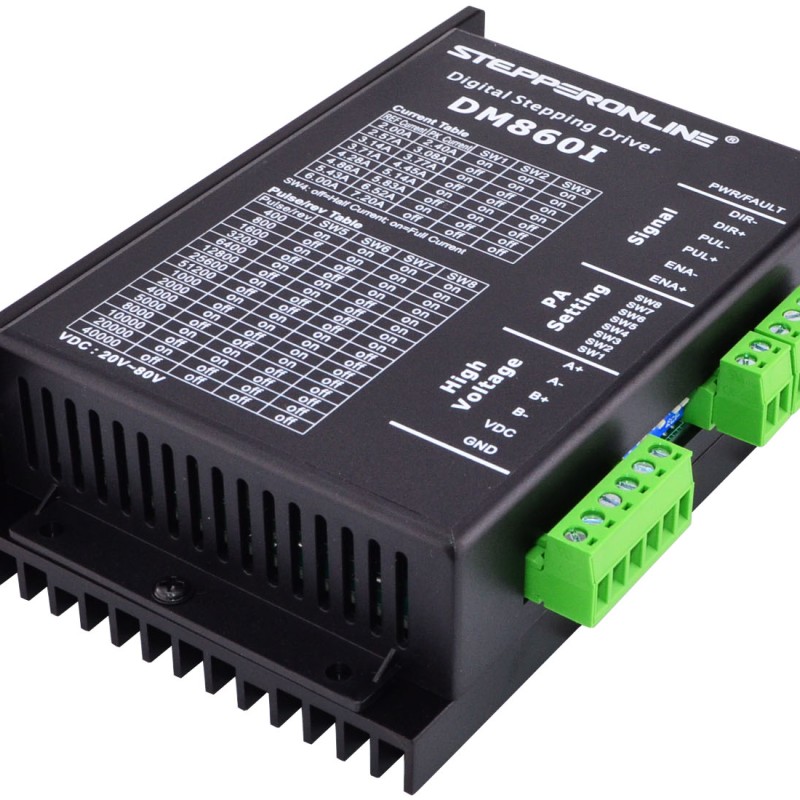

Digitale Stepper Driver 2.4-7.2A 20-80VDC voor Nema 34 Stepper Motor CNC Drive

De DM860I is een volledig digitale stepper drive ontwikkeld met geavanceerde DSP controle-algoritme op basis van de nieuwste motion control technologie. Het heeft een uniek niveau van systeemgladheid bereikt, biedt een optimaal koppel en nulls mid-range instabiliteit die geschikt is voor Cnc-aandrijving. De motor auto-identificatie en parameter auto-configuratie functie biedt een snelle instelling voor optimale modi met verschillende motoren. Vergeleken met traditionele analoge aandrijvingen kan de DM860I een stappenmotor aandrijven met veel minder ruis, minder verwarming en een soepelere beweging. De unieke eigenschappen maken de DM860I een ideale keuze voor toepassingen met hoge eisen, Cnc-aandrijving, enz.

Belangrijkste kenmerken

• Anti-resonantie zorgt voor een optimaal koppel en nulls mid-range instabiliteit
• Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale reacties met verschillende motoren
• Multi-Stepping maakt een stapinvoer met lage resolutie mogelijk om een hogere microstapuitvoer te produceren, waardoor de motorbewegingen soepeler verlopen.
• 16 selecteerbare microstapresoluties waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Soft-start zonder "sprong" bij inschakelen
• Ingangsspanning 20-80VDC
• 8 selecteerbare piekstromen waaronder 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
• Automatische ruststroomreductie
• Geschikt voor 2-fasige en 4-fasige motoren
• Ondersteunt PUL/DIR en CW/CCW modi
• Overspanning, over-curren bescherming

Elektrische specificaties

• Uitgang Piekstroom: 2.4 ~ 7.2A (6.0RMS)
• Ingangsspanning: +20~80VDC
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• Puls Ingangsfrequentie: 0 ~ 200kHz
• Impulsbreedte: 2.5μS
• Isolatieweerstand: 100MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: -10℃ - 45℃
• Trillingen: 10-55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.550g (19.40oz)

Aanbevolen rijspanningen voor Stepper Motors
