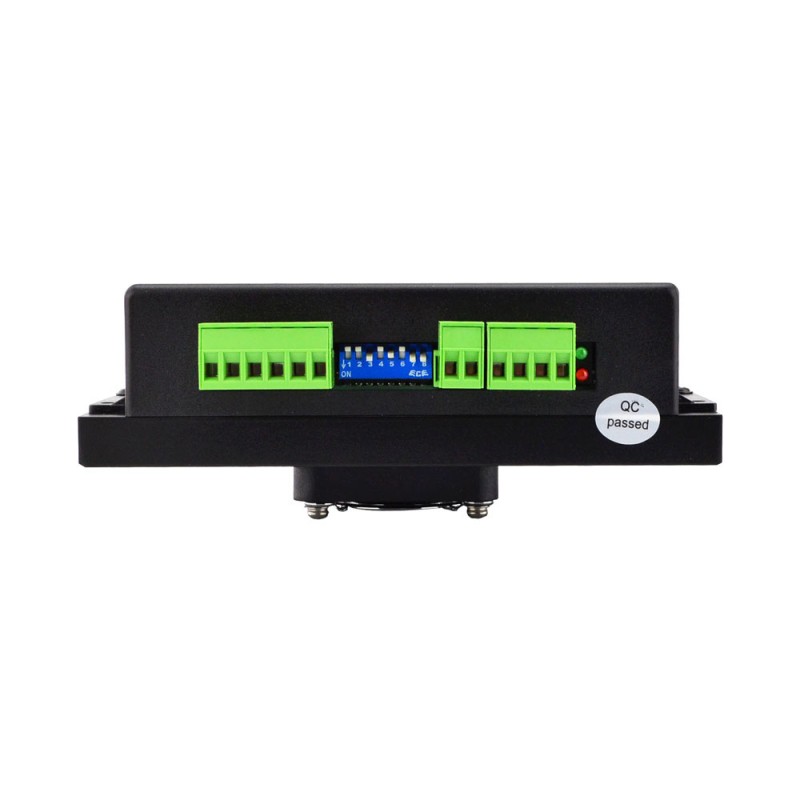

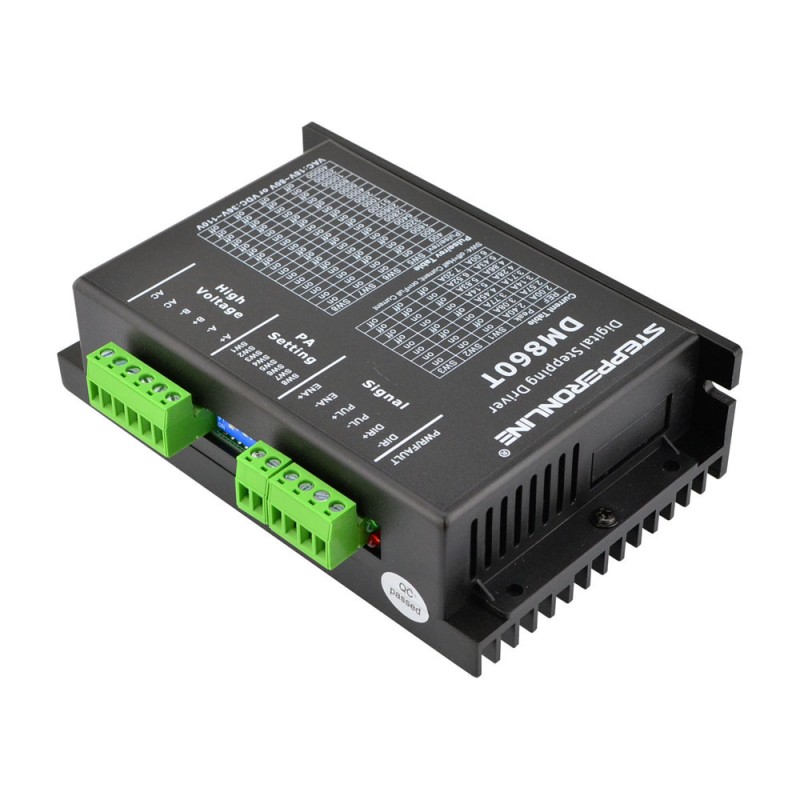

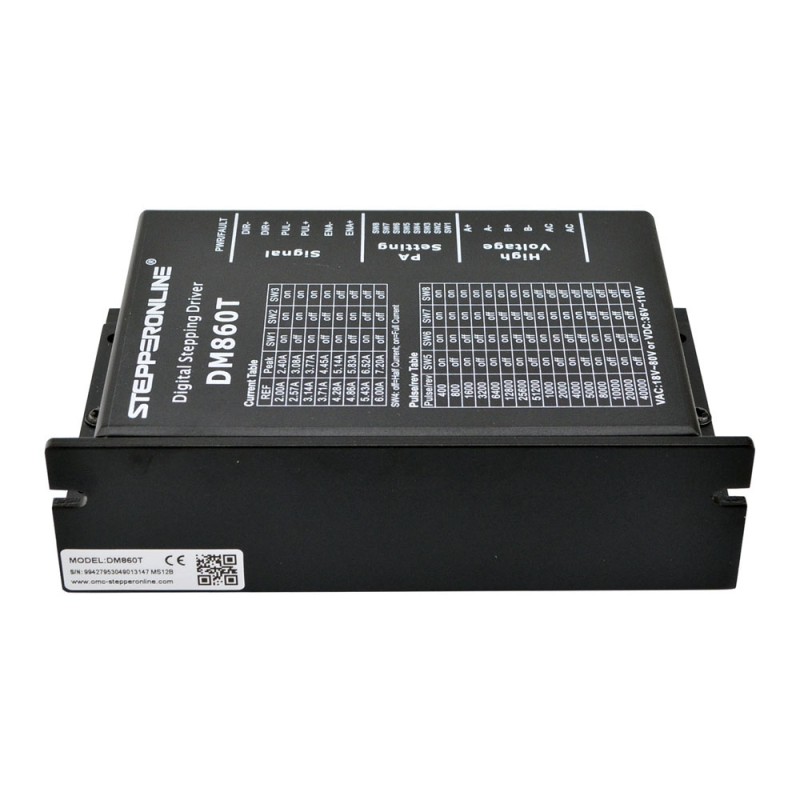

Digitale stappendriver 2,4-7,2A 18-80VAC of 24-110VDC voor Nema 34-motor

De DM860T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie voor bewegingsbesturing. De driver heeft een uniek niveau van systeemgladheid bereikt, biedt een optimaal koppel en voorkomt instabiliteit in het middenbereik. De automatische motorherkenning en parameterconfiguratie zorgen voor een snelle instelling voor optimale modi met verschillende motoren. Vergeleken met traditionele analoge aandrijvingen kan de DM860T een stappenmotor aandrijven met veel minder ruis, minder verwarming en een soepelere beweging. De unieke eigenschappen maken de DM860T een ideale keuze voor toepassingen met hoge eisen.

Belangrijkste functies

• Automatische stationair-stroom reductie
• Geschikt voor 2-fase en 4-fase motoren
• Ondersteunt PUL/DIR en CW/CCW modi
• Overspanning, over-curren bescherming
• Soft-start zonder "sprong" bij inschakelen

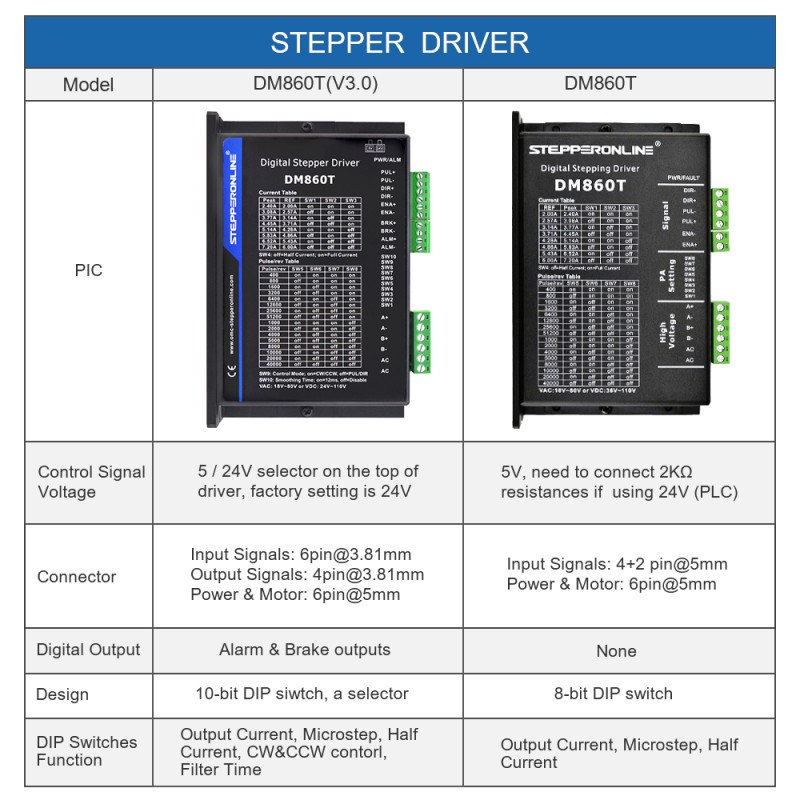

• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Anti-resonantie zorgt voor optimaal koppel en nulls instabiliteit in het middenbereik
• Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang

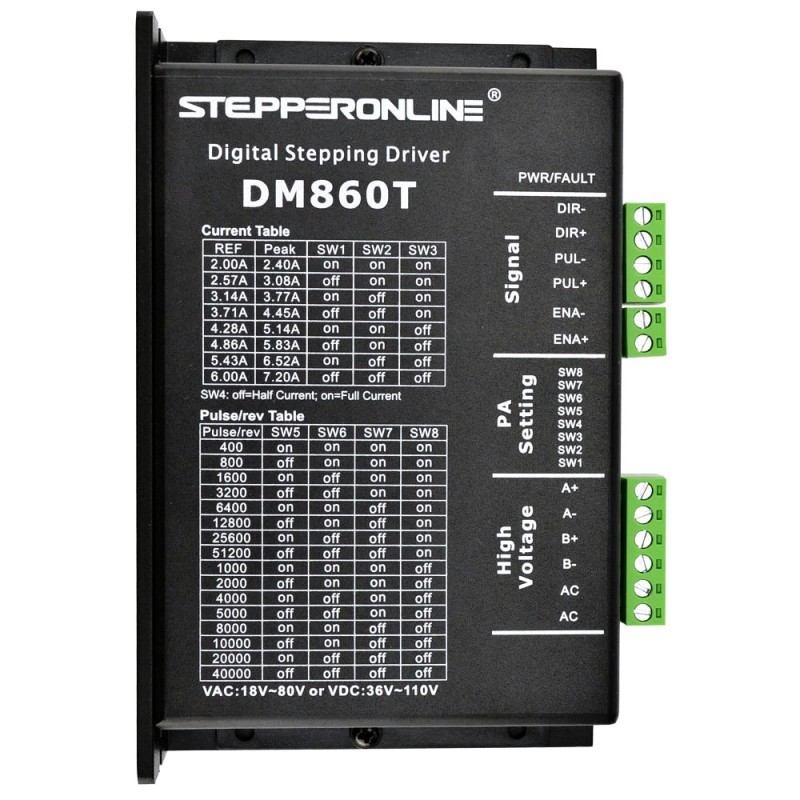

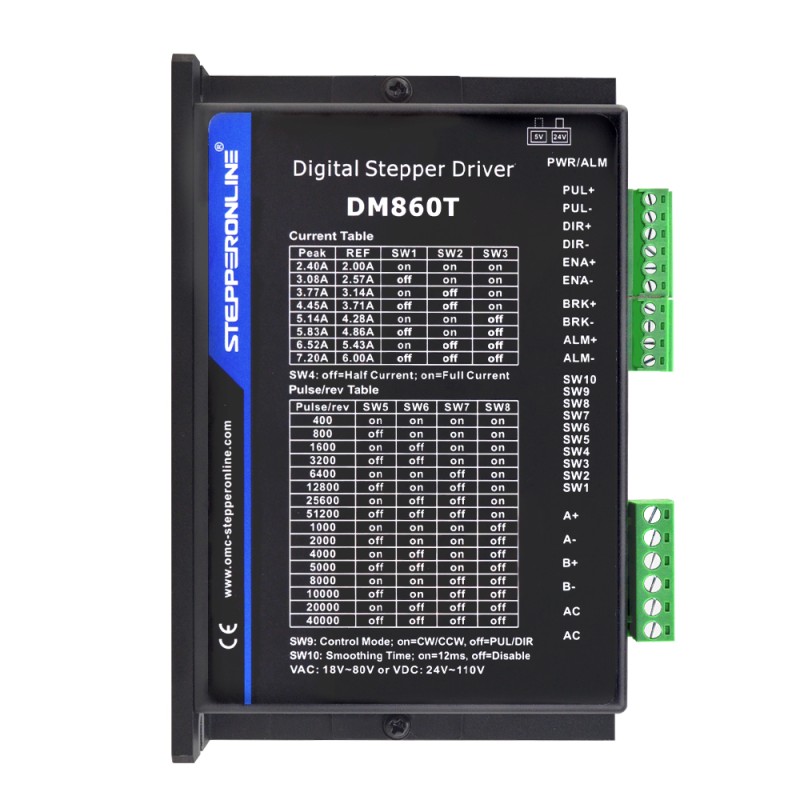

• 8 selecteerbare piekstromen, waaronder 2,40 A, 3,08 A, 3,77 A, 4,45 A, 5,14 A, 5,83 A, 6,52 A, 7,20 A
• Motor auto-identificatie en parameter auto-configuratie technologie, biedt optimale reacties met verschillende motoren
• Multi-Stepping maakt het mogelijk om met een stapinvoer met een lage resolutie een hogere microstapuitvoer te produceren, waardoor de motorbewegingen soepeler verlopen
• 16 selecteerbare microstapresoluties waaronder 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Elektrische specificaties

• Uitgang Piekstroom: 2.4 ~ 7.2A (6.0RMS)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• Puls Invoer Frequentie: 0 ~ 200kHz
• Impulsbreedte: 2.5μS
• Isolatieweerstand: 100MΩ
• Ingangsspanning: +18~80VAC of 24~110VDC (DC +/- voeding kan in elke volgorde worden aangesloten)

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

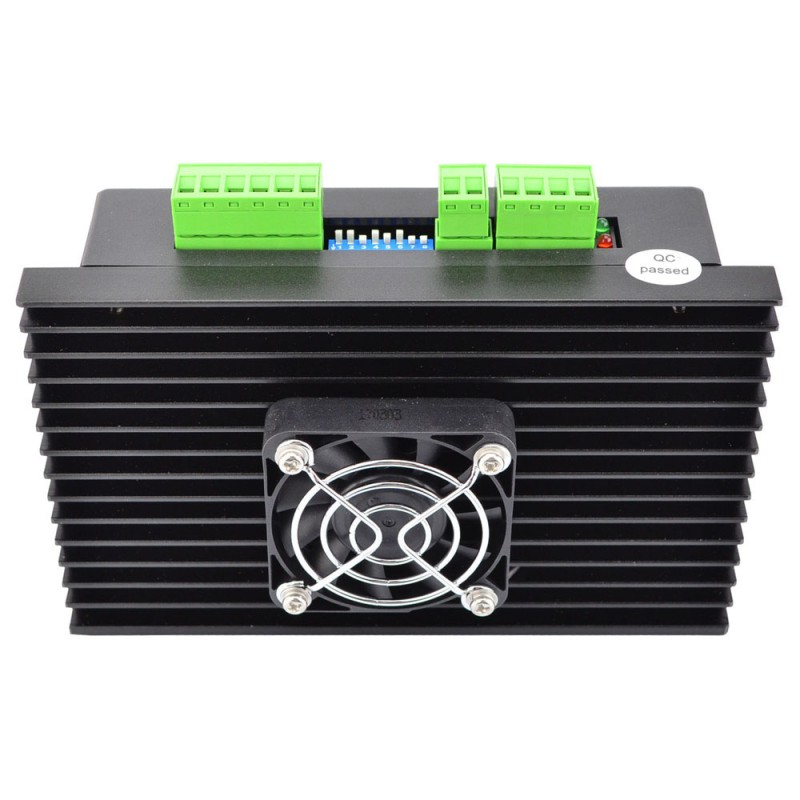

• Koeling: Natuurlijke koeling of geforceerde koeling
• Omgeving: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: -10℃ - 45℃
• Trillingen: 10-55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.580g (20.46oz)
