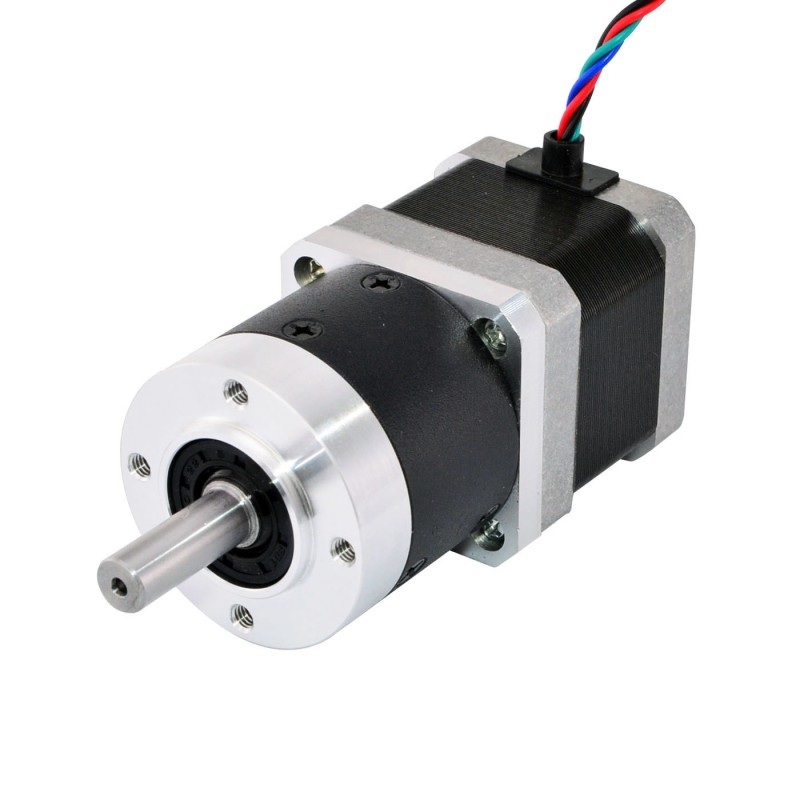

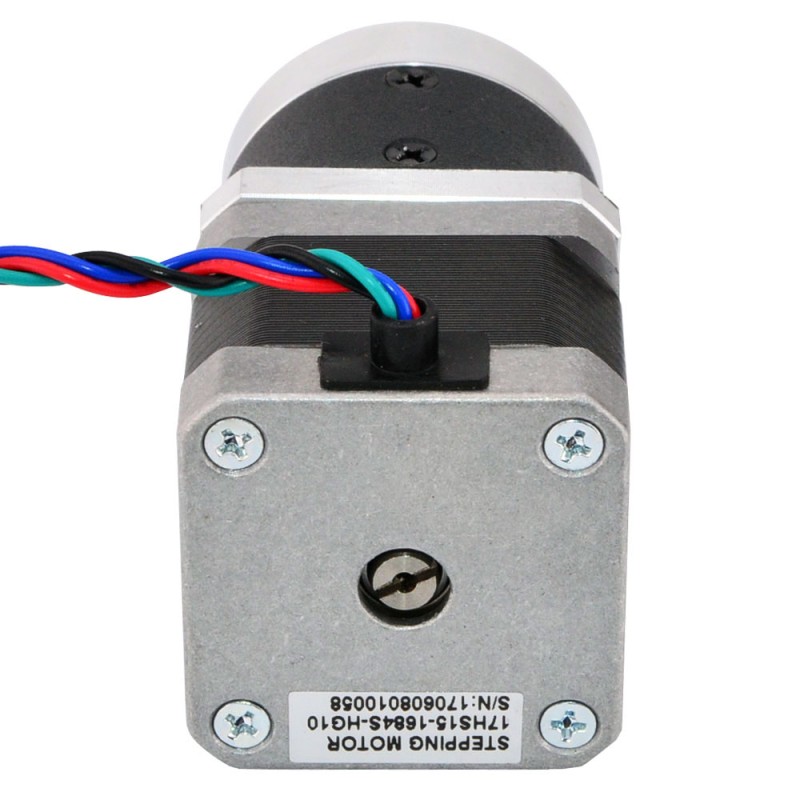

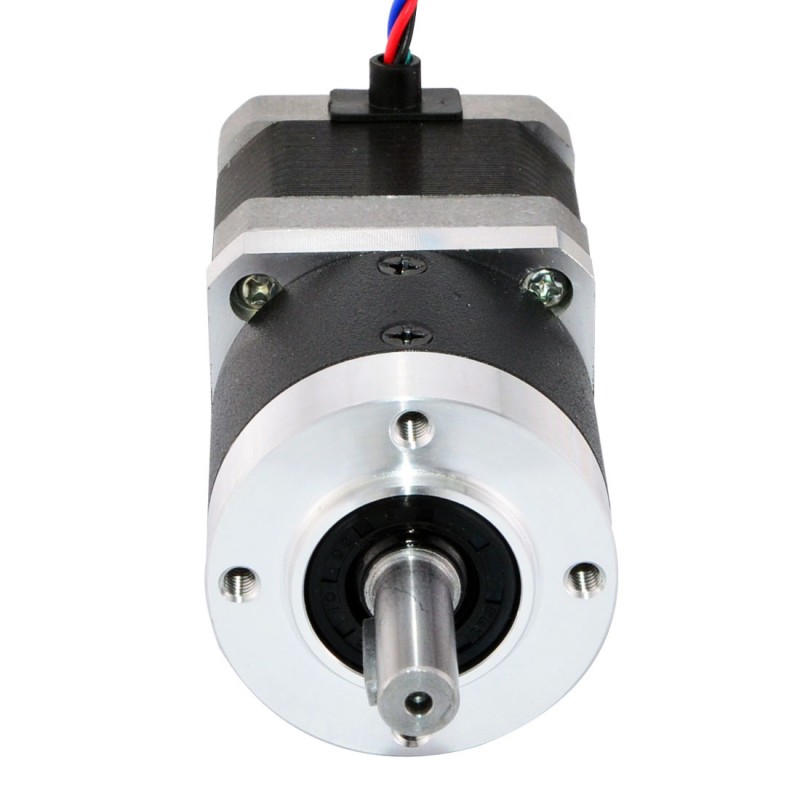

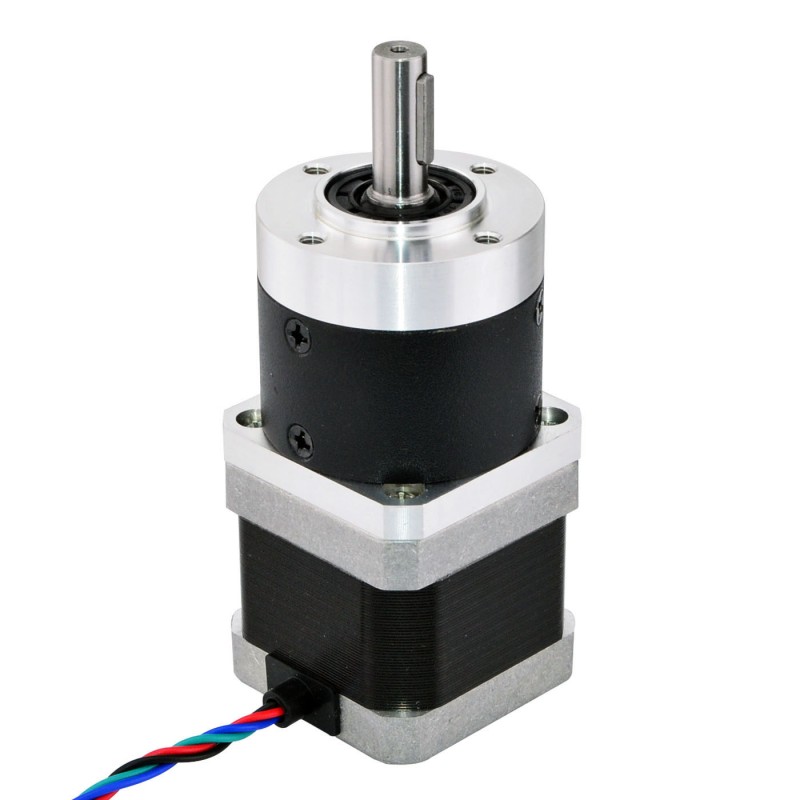

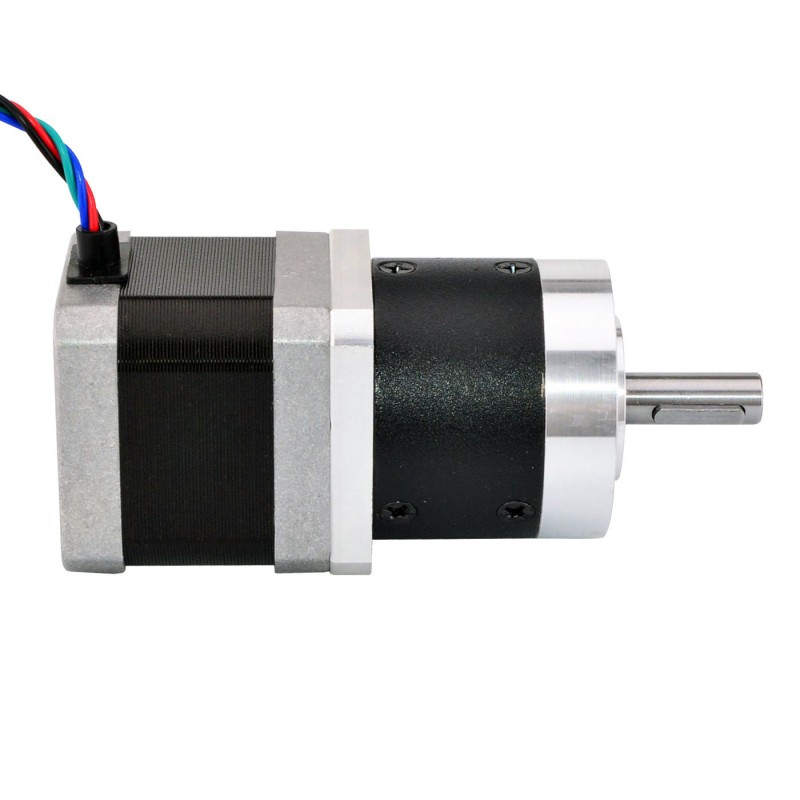

Nema 17 stappenmotor L=39mm 1,68A overbrengingsverhouding 10:1 hoge precisie planetaire Tandwielkast

Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
Nema 17 stappenmotor L=39mm overbrengingsverhouding 10:1 hoge precisie planetaire versnellingsbak
17HS15-1684S-HG10
Type uitgaande asSpiebaan
Schachtlengte(mm)23.5
Enkele as/Dubbele asEnkele as
Bipolair/UnipolairBipolair
Vraag

Downloads

17HS15-1684S-HG10.STEPSTEP · 2.61MBLog in om te downloaden17HS15-1684S-HG10 Full DatasheetPDF · 173.95KB
Dezelfde serie
ModelType uitgaande asSchachtlengte(mm)Enkele as/Dubbele asBipolair/UnipolairPrijsVoorraad
17HS08-1004S-HG100-SALESpiebaan23.5Enkele asBipolair€25,77Op voorraad
17HS15-0404S-HG20D25Enkele asBipolair€56,19Op voorraad
17HS15-1684D-HG10-AR3Spiebaan23.5Dubbele asBipolair€51,74Op bestelling
17HS15-1684S-HG10Spiebaan23.5Enkele asBipolair€45,27Op voorraad
17HS15-1684S-HG15Spiebaan23.5Enkele asBipolair€45,27Op voorraad
17HS15-1684S-HG20Spiebaan23.5Enkele asBipolair€56,19Op voorraad
17HS15-1684S-HG3Spiebaan23.5Enkele asBipolair€45,27Op voorraad
17HS15-1684S-HG30Spiebaan23.5Enkele asBipolair€56,19Op voorraad
17HS15-1684S-HG5Spiebaan23.5Enkele asBipolair€45,27Op voorraad
17HS15-1684S-HG50 Uit productieSpiebaan23.5Enkele asBipolair—
17HS24-2104S-MG10Spiebaan21.5Enkele asBipolair€22,43Op voorraad
17HS24-2104S-MG100Spiebaan21.5Enkele asBipolair€28,56Op voorraad
17HS24-2104S-MG5Spiebaan21.5Enkele asBipolair€22,43Op voorraad
17HS24-2104S-MG50Spiebaan21.5Enkele asBipolair€27,38Op voorraad
Nema 17 stappenmotor L=39mm 1,68A overbrengingsverhouding 10:1 hoge precisie planetaire Tandwielkast
Deze Nema 17 stappenmotor met 39mm behuizing en 1,68A nominale stroom, geïntegreerd met een 41mm pl... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€45,27
5 + €43,03
10 + €41,00
50 + €39,17
100 + €37,48

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 stappenmotor met 39mm behuizing en 1,68A nominale stroom, geïntegreerd met een 41mm planetaire tandwielkast met 10:1 overbrengingsverhouding. Het is een goede oplossing voor toepassingen die met speciale ruimte, maar hebben een lage snelheid en / of een hoog koppel.

Elektrische specificatie

  • Onderdeelnummer: 17HS15-1684S-HG10
  • Motortype: Bipolaire Stappenmotor
  • Stappenhoek: 0.18deg
  • Houdkoppel zonder Tandwielkast: 39Ncm (55oz.in)
  • Nominale stroom/fase: 1.68A
  • Faseweerstand: 1,6ohms
  • Inductantie: 3.2mH ± 20% (1KHz)
  • Isolatie Klasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Versnellingsverhouding: 10 :1
  • Rendement: 92%
  • Speling bij nullast: <=30arcmin
  • Max. Toelaatbaar koppel: 3.5Nm (495.6oz.in)
  • Moment toelaatbaar koppel: 6Nm (849.7oz.in)
  • Max. Radiale belasting: 100N
  • Omgevingstemperatuur: -10 - 90℃
  • Ruis: <=50dB
  • Levensduur: 20000h

Fysieke specificaties

  • Framemaat: 42 x 42mm
  • Lengte motor: 39mm
  • Tandwielkast Lengte: 41mm
  • Schacht Diameter: Φ8mm
  • Schacht Lengte: 23.5mm
  • Spiebaan Lengte: 14mm
  • Aantal draden: 4
  • Loodlengte: 320mm
  • Gewicht: 528g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 1.6
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel zonder versnellingsbak(N.m) 0.39
Inductantie(mH) 3.2
Stroom (A) 1.68
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Enkele as
Framemaat(mm) Nema 17 (42 x 42)
Gewicht(g) 528
IP-classificatie 40
Lichaamslengte(mm) 80
Loodlengte(mm) 320
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 10
Schacht Diameter(mm) 8
Schachtlengte(mm) 23.5
Speling <=30 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Precisie Planetaire
