24HS34-5004D-E1000-B280
Schacht Diameter(mm)10
Schachtlengte(mm)21
Vasthoudkoppel(Ncm)300
Nominale stroom(A)5
Vraag

Downloads

24HS34-5004D-E1000-B280_Full_Datasheet.pdfPDF · 109.94KB24HS34-5004D-E1000-B280.STEPSTEP · 8.64MBLog in om te downloaden
Dezelfde serie
ModelSchacht Diameter(mm)Schachtlengte(mm)Vasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
24HS34-5004D-E1000-B28010213005€68,21Op voorraad
S Serie Nema 24 Gesloten Lopen Stappermotor 3,0Nm(424,92oz.in) met 2,8Nm(396,51oz.in) Elektromagnetische Rem
Dit is een Nema 24 gesloten lus stappenmotor van de S-serie met een houdkoppel van 3,0Nm(424,92oz.... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€68,21
5 + €64,85
10 + €61,80
50 + €59,01
100 + €56,47

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

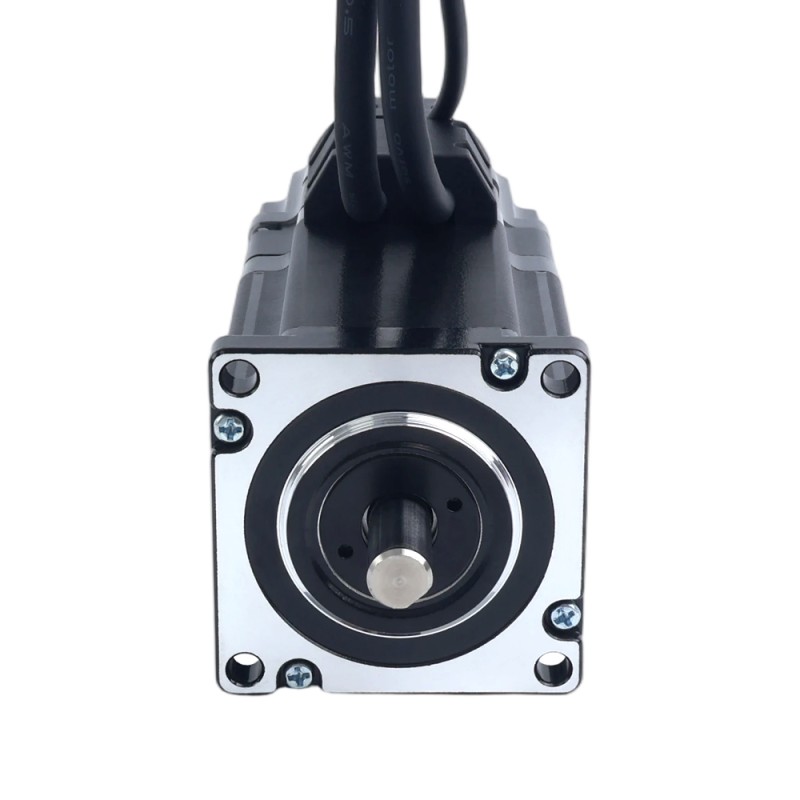

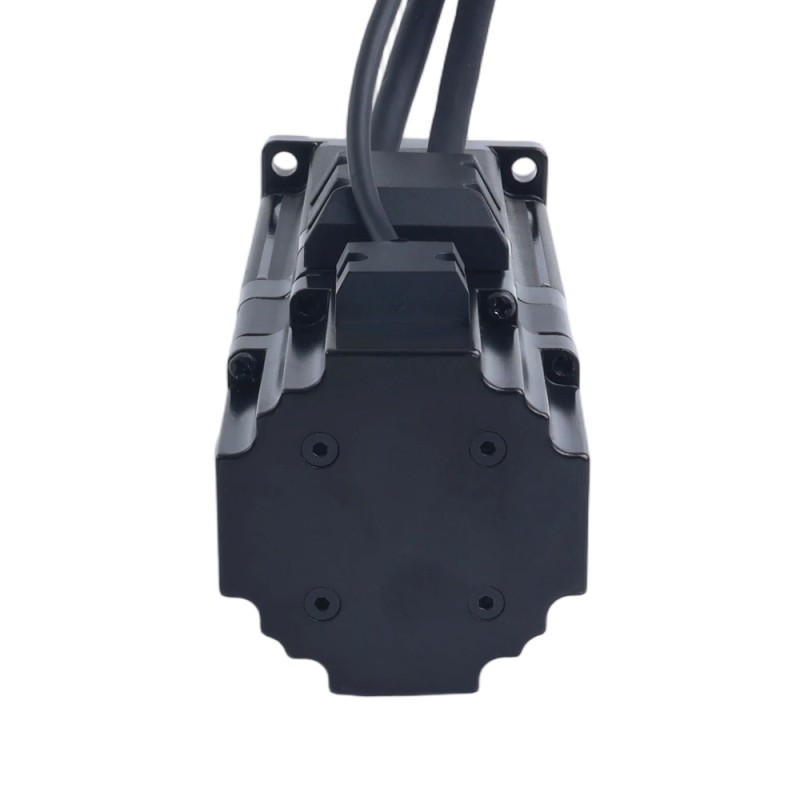

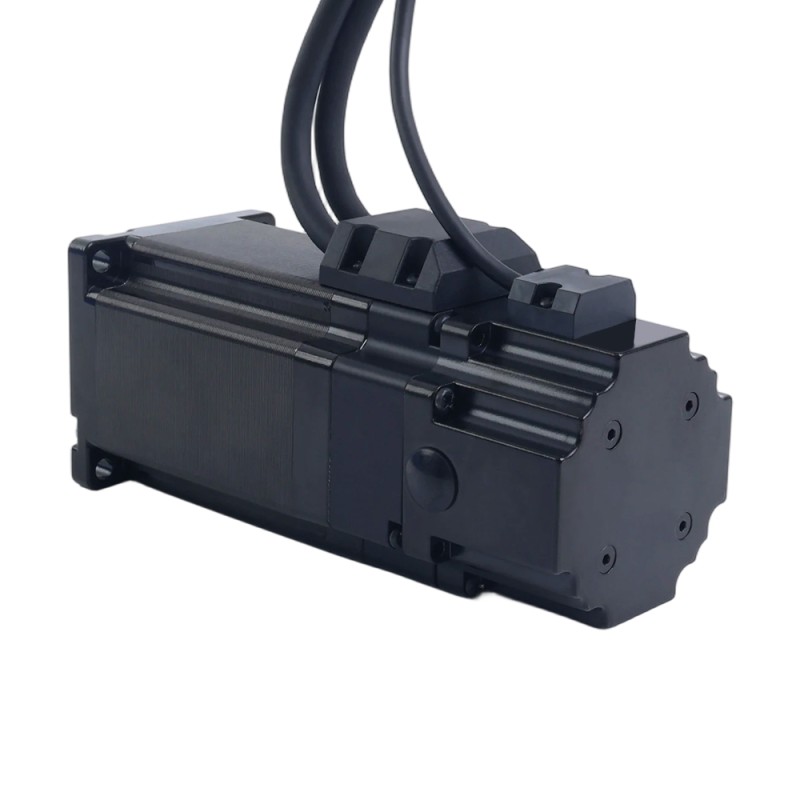

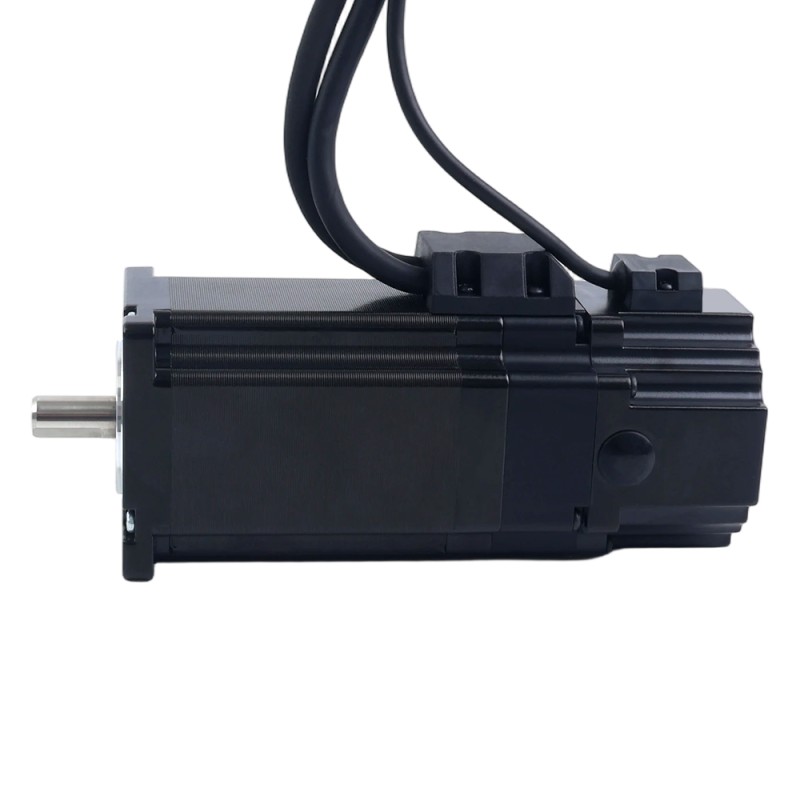

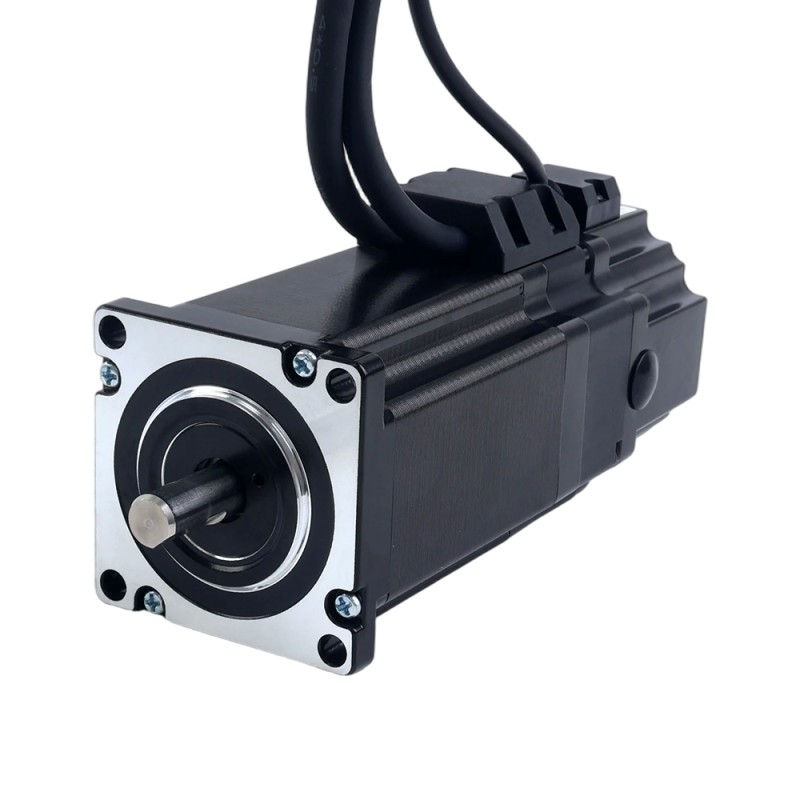

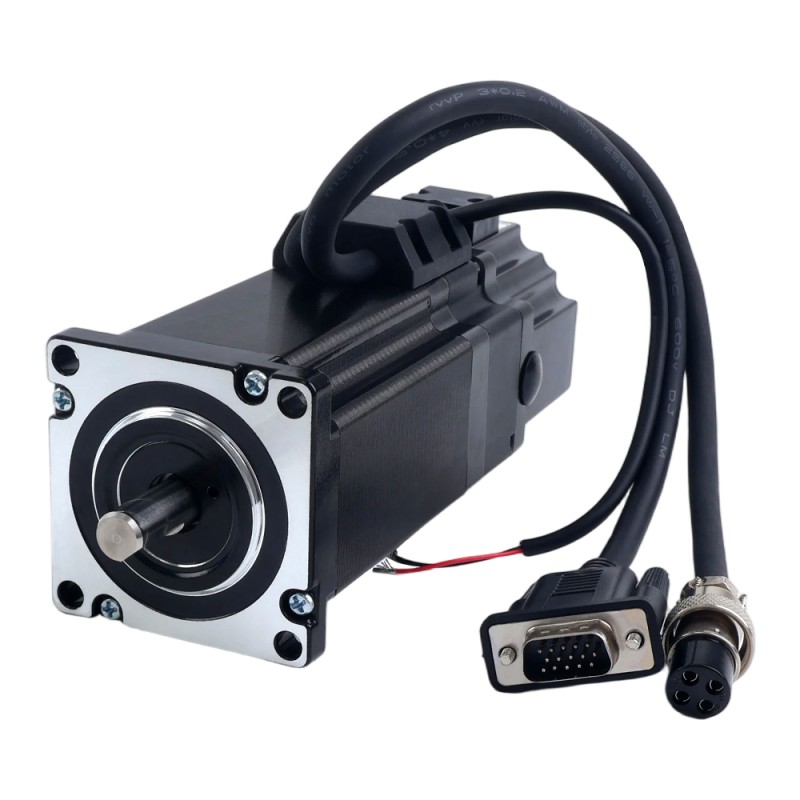

Dit is een Nema 24 gesloten lus stappenmotor van de S-serie met een houdkoppel van 3,0Nm(424,92oz.in) en een nominaal stroom van 5,0A. Uitgerust met een optische incrementele encoder van 1000 ppr en een elektromagnetische rem van 24V 2,8Nm(396,51oz.in), combineert het de precisie en betrouwbaarheid van gesloten lus regeling met de veiligheid en energie-efficiëntie van een stroomonderbrekingsrem. Het wordt voornamelijk gebruikt in geautomatiseerde apparatuur zoals verticale assen en robots die stroomonderbrekingsvergrendeling en nauwkeurige positionering vereisen.

Elektrische specificaties

  • Fabrikant onderdeelnummer: 24HS34-5004D-E1000-B280
  • Aantal fasen: 2
  • Staphoek: 1,8 graden
  • Houdkoppel: 3,0Nm(424,92oz.in)
  • Nominale stroom/fase: 5,0A
  • Faseweerstand: 0,52ohms
  • Inductantie: 2,1mH ± 20%(1KHz)
  • Isolatieklasse: B 130°C [266°F]

Fysieke specificaties

  • Frameformaat: 60 x 60mm
  • Lengte lichaam: 146mm
  • Asdiameter: Φ10mm
  • Aslengte: 21mm
  • D-type aslengte: 15mm
  • Remkabellengte: 180mm
  • Motorkabellengte: 300mm
  • Encoder-kabellengte: 300mm
  • Gewicht: 1,95kg

Encoder specificaties

  • Uitvoercircuittype: Differentieel type
  • Encodertype: Optisch incrementeel
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitvoersignaal kanalen: 2 kanalen
  • Min. voedingsspanning: 4V
  • Max. voedingsspanning: 5V
  • Uitvoerstroom: 100mA
  • Uitvoer hoge spanning: 5V
  • Uitvoer lage spanning: 4,5V
  • Max. uitvoerfrequentie: 60kHz

Rem aansluitingen

  • Rood -- 24V+
  • Zwart -- 24V-
  • 2,8Nm(396,51oz.in)

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
GND
EA+
EA-
EB+
EB-
Soort product
Soort product Motor met Encoder, Rem en Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms) 0.52
Inductantie(mH) 2.1
Nominale stroom(A) 5
Resolutie encoder 1000PPR
Stappenmotor met Encoder/rem
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 300
Remspecificatie
Reactietijd(ms) 50
Rem Type Rem uitschakelen
Remkoppel(Ncm) 280
Remkracht(W) 3.72
Remnominale spanning(V) 24
Remstroom(A) 0.155
Fysieke specificatie
Framemaat(mm) Nema 24 (60 x 60)
Lichaamslengte(mm) 146
Schacht Diameter(mm) 10
Schachtlengte(mm) 21
Type uitgaande as D
