Name: TS-serie 3-assige 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding
Brand: STEPPERONLINE
SKU: 3-CLTS40-V41
Price: 209.14 EUR
Availability: InStock

TS Series 3 assen 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stepper Kit met voeding

3-CLTS40-V41

Type uitgaande asD

Schacht Diameter(mm)10

Schachtlengte(mm)21

Resolutie encoder1000PPR

Vraag

Downloads

MotionStudio_v1.4.10.rarRAR · 14.35MB CL57T-V41_Manual.pdfPDF · 1.22MB Software_manual.pdfPDF · 269.98KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Schachtlengte(mm)	Resolutie encoder	Prijs	Voorraad
1-ACLYS120	Spiebaan	14	37	1000PPR	€94,95	Op voorraad
1-ACLYS120-1M5	Spiebaan	14	37	1000PPR	€90,92	Op voorraad
1-ACLYS65	Spiebaan	14	37	1000PPR	€103,35	Op voorraad
1-ACLYS65-1M5	Spiebaan	14	37	1000PPR	€81,88	Op voorraad
1-CL42T-P05-V41	D	5	24	1000PPR	€70,43	Op voorraad
1-CL42T-P07-V41	D	5	24	1000PPR	€72,24	Op voorraad
1-CL42T-S01-V41	D	5	20	1000PPR	€42,44	Op voorraad
1-CL42T-S04-V41	D	5	24	1000PPR	€43,72	Op voorraad
1-CL42T-S05-V41	D	5	24	1000PPR	€44,46	Op voorraad
1-CL42T-S08-V41	D	5	24	1000PPR	€45,42	Op voorraad
1-CL57T-P12-V41	D	8	21	1000PPR	€75,84	Op voorraad
1-CL57T-P20-V41	D	8	21	1000PPR	€78,81	Op voorraad
1-CL57T-P30-V41	D	10	21	1000PPR	€85,53	Op voorraad
1-CL57T-S12-V41	D	8	21	1000PPR	€50,80	Op voorraad
1-CL57T-S20-V41	D	8	21	1000PPR	€53,38	Op voorraad
1-CL57T-S30-V41	D	10	21	1000PPR	€57,06	Op voorraad
1-CL57T-S30A-V41	D	8	21	1000PPR	€58,55	Op voorraad
1-CL57T-S40-V41	D	10	21	1000PPR	€59,14	Op voorraad
1-CL57TE-S12	D	8	21	1000PPR	€51,16	Op voorraad
1-CL57TE-S20	D	8	21	1000PPR	€53,93	Op voorraad
1-CL57TE-S30	D	10	21	1000PPR	€57,76	Op voorraad
1-CL57TE-S30A	D	8	21	1000PPR	€59,46	Op voorraad
1-CL57TE-S40	D	10	21	1000PPR	€60,10	Op voorraad
1-CL57Y-S12-V20	D	8	21	1000PPR	€43,45	Op voorraad
1-CL57Y-S20-V20	D	8	21	1000PPR	€45,80	Op voorraad
1-CL57Y-S30	D	8	22	1000PPR	€70,91	Op voorraad
1-CL57Y-S30-1M5	D	8	21	1000PPR	€44,46	Op voorraad
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	€44,26	Op voorraad
1-CL57Y-S30-V20	D	8	22	1000PPR	€48,33	Op voorraad
1-CL57Y-S30A-V20	D	8	21	1000PPR	€50,50	Op voorraad

Alles in de categorie bekijken

TS-serie 3-assige 4.0Nm (566.56oz.in) Nema 24 Closed Loop Stappenmotor Kit met voeding

Deze CNC-kit bevat: 3 x CL57T-V41: Closed Loop Stepper Driver V4.1 0-8.0A 24-48VDC voor Nema 17, 23... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€209,14

5 + €202,45

10 + €196,17

50 + €190,27

100 + €184,71

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€37,71)

Duitsland (+€32,20)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

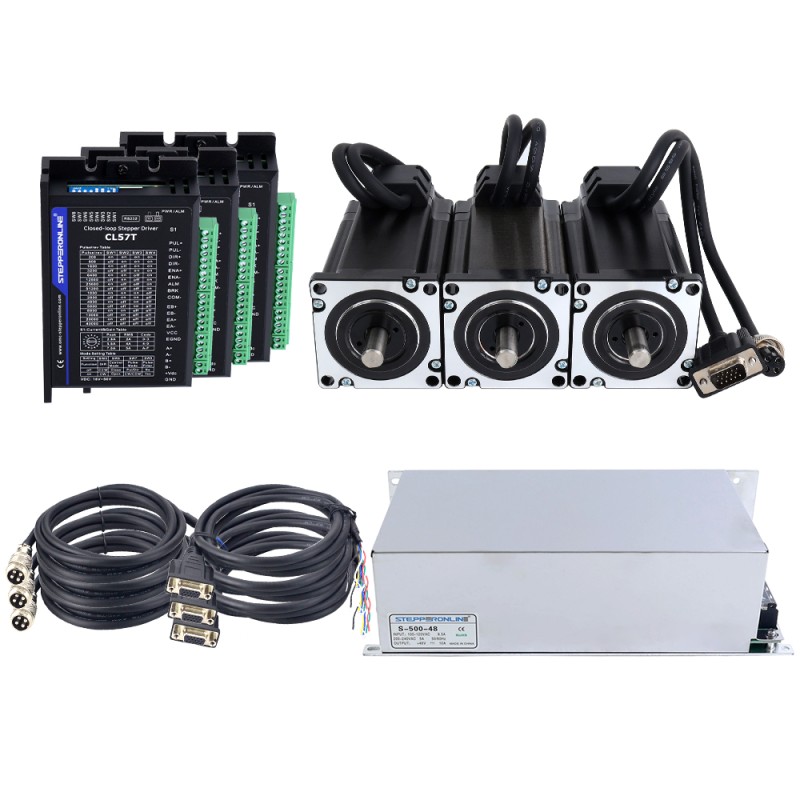

Deze CNC-kit bevat:

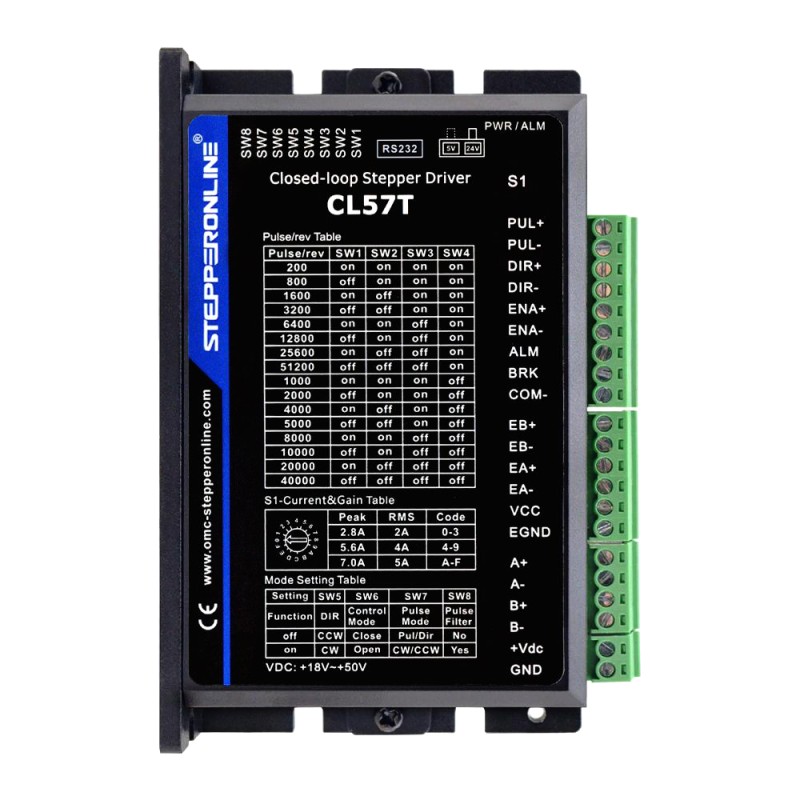

3 x CL57T-V41: Closed Loop Stepper Driver V4.1 0-8.0A 24-48VDC voor Nema 17, 23, 24 Stepper Motor
3 x 24HS40-5004D-E1000: Nema 24 Closed Loop Stappenmotor 4.0Nm/566.56oz.in Encoder 1000PPR
1 x S-500-48: 500W 48V 5.0A 115/230V schakelende voeding Stepper Motor CNC frees kits
1 x CABLE-PC-1: RS232 foutopsporingskabel
3 x CE2M: 1,7 m (67 ") lange encoder verlengkabel voor Closed Loop stappenmotor
3 x CM2M-20: AWG20 1,7 m (67 ") lange motor verlengkabel met GX16 Aviation Plug

Motorspecificatie

Onderdeelnummer fabrikant: 24HS40-5004D-E1000
Aantal fasen: 2
Staphoek: 1.8deg
Houdkoppel: 4.0Nm (566.56oz.in)
Nominale stroom/fase: 5.0A
Faseweerstand: 0,60 ohm
Inductantie: 2,6mH ± 20% (1KHz)
Framemaat: 60 x 60mm
Lichaamslengte: 122mm
Schacht Diameter: Φ 10mm
Schacht Lengte: 21mm
D-CUT Schachtlengte: 15mm
Lood Lengte: 300mm
Isolatieklasse: B 130°C[266°F]

Encoderspecificatie

Type uitgangscircuit: Differentieel type
Type encoder: Optische incrementele
Encoder Resolutie: 1000PPR (4000CPR)
Uitgangssignaal kanalen: 2 kanalen
Voedingsspanning Min: 4V
Voedingsspanning max: 5V
Uitgangsstroom: 100mA
Hoog uitgangsspanning: 5V
Uitgang laagspanning: 4.5V
Uitgangsfrequentie Max: 60kHZ

Motor- en encoderaansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Aansluiting motorverlengkabel

PIN	1	2	3	4
Kleur	Zwart	Groen	Rood	Blauw

Aansluiting verlengkabel encoder

PIN	2	3	1	13	11	12
Kleur	Rood	Wit	Zwart	Blauw	Geel	Groen

Driver Specificatie

Ingangsspanning 24-48 VDC, piekstroom uitgang 0-8,0 A
Gesloten lus, elimineert synchronisatieverlies
RS232 foutopsporingsinterface beschikbaar
Geen hoge koppelmarge nodig
Breder bedrijfssnelheidsbereik
Minder motorverwarming en efficiënter
Soepele beweging en superlaag motorgeluid
Beveiligingen voor overspanning, overstroom en positievolgfout

Specificatie voeding

48V DC 10.5A uitgang
AC ingangsspanningsbereik: 92~135V/180~264VAC
115V/230V AC geselecteerd door schakelaar
Hoog rendement lage kosten
Gedwongen luchtkoeling door ingebouwde DC ventilator
Lage uitgangsrimpel en yawp
Overstroom, overspanning, kortsluiting en oververhittingsbeveiliging
215*115*50mm (L*W*H)

Soort product
Soort product	Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen	3
Fase Weerstand(ohms)	0.6
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	566.56
Inductantie(mH)	2.6
Ingangsspanning referentie(V)	24 - 48DC
Ingangsspanning(V)	18 - 50DC
Nominale stroom(A)	5.0
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel type
Uitgangssignaalkanalen	3
Vasthoudkoppel(Ncm)	400
Fysieke specificatie
Framemaat(mm)	Nema 24 (60 x 60)
Kabellengte(mm)	2000
Productserie	TS-serie
Schacht Diameter(mm)	10
Schachtlengte(mm)	21
Type uitgaande as	D
