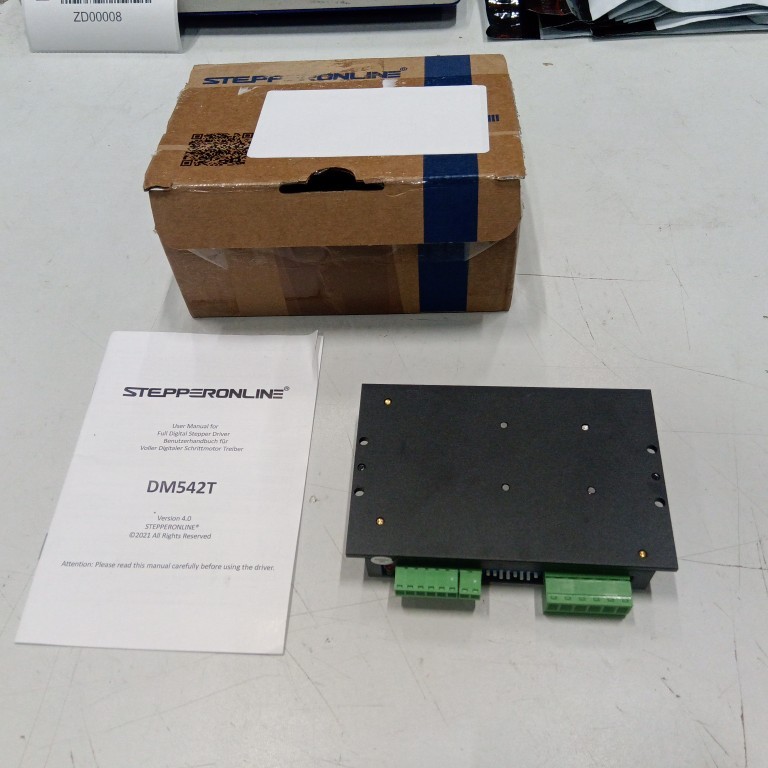

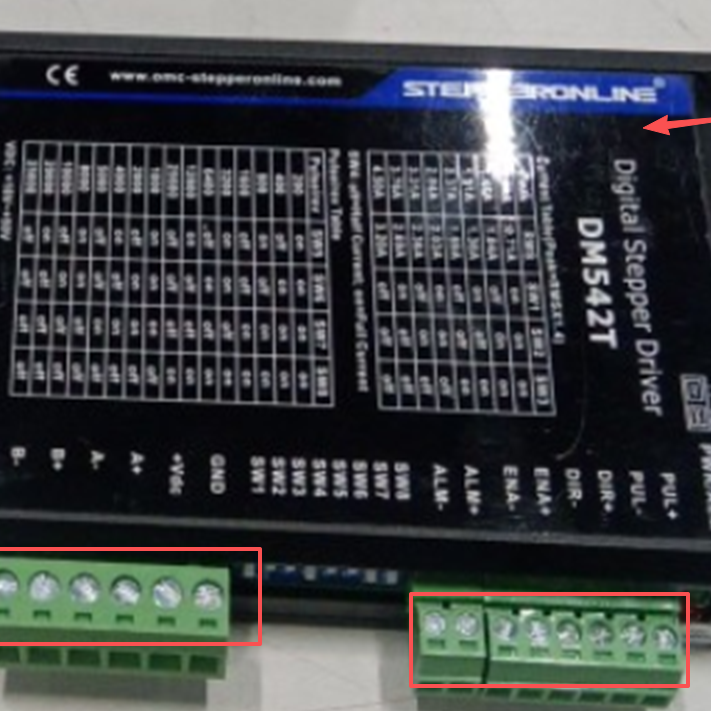

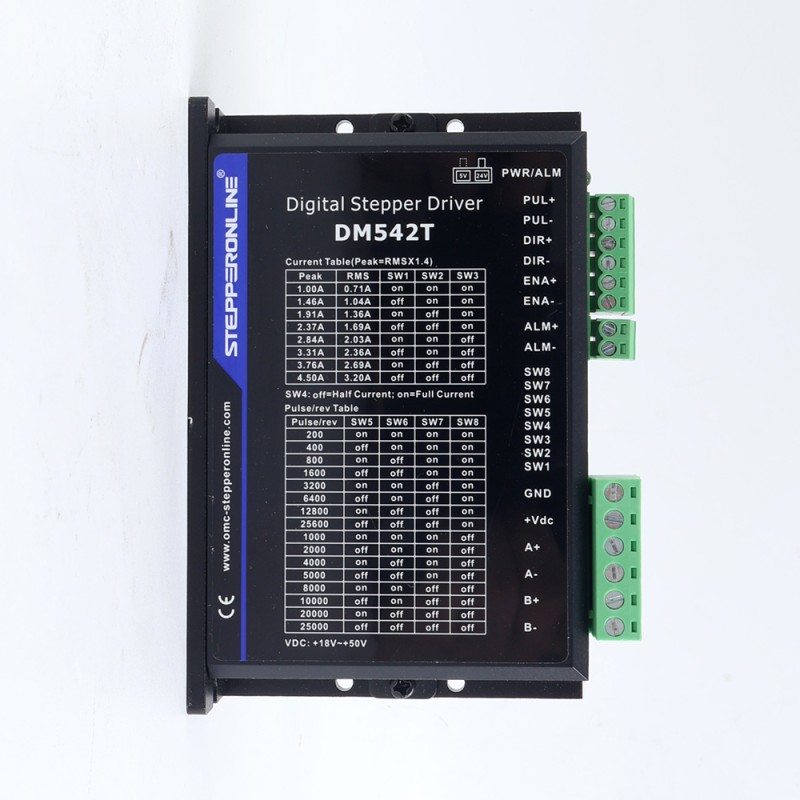

Gebruikt - Voorraad in Duitsland - Digitale Stepper Driver 1,0-4,5A 18-50VDC voor Nema 17, 23, 24 Stepper Motor

De DM542T is een volledig digitale stepperdriver die is ontwikkeld met een geavanceerd DSP-besturingsalgoritme op basis van de nieuwste technologie voor bewegingsbesturing. De driver heeft een uniek niveau van systeemgladheid bereikt, biedt een optimaal koppel en voorkomt instabiliteit in het middenbereik. De automatische motorherkenning en parameterconfiguratie zorgen voor een snelle instelling voor optimale modi met verschillende motoren. Vergeleken met traditionele analoge aandrijvingen kan de DM542T een stappenmotor aandrijven met veel minder ruis, minder verwarming en een soepelere beweging. De unieke eigenschappen maken de DM542T een ideale keuze voor toepassingen met hoge eisen. Het wordt sterk aanbevolen om te werken als nema 17 driver en nema 23 driver.

Belangrijkste kenmerken

• Ondersteuning PUL/DIR-modus
• Automatische stationair-stroom reductie
• Overspanning en overstroombeveiliging
• Soft-start zonder "sprong" bij inschakelen
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Anti-resonantie zorgt voor optimaal koppel en nulls instabiliteit in het middenbereik
• Pulsingangsfrequentie tot 200 kHz, TTL-compatibel en optisch geïsoleerde ingang
• Geschikt voor 2-fasige en 4-fasige motoren, werkt goed als nema 17-driver, nema 23-driver
• 8 selecteerbare piekstromen waaronder 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
• Automatische motorherkenning en automatische parameterconfiguratie bij het inschakelen bieden optimale reacties met verschillende motoren
• Multi-Stepping maakt het mogelijk om met een stapinvoer met een lage resolutie een hogere microstapuitvoer te produceren, waardoor de motorbewegingen soepeler verlopen
• 16 selecteerbare microstapresoluties waaronder 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Elektrische specificaties

• Piekstroom uitgang: 1,0~4,5A (3,2RMS)
• Ingangsspanning: +18~50VDC (typisch 36VDC)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• De Frequentie van de impulsinput: 0~200kHz
• Pulsbreedte: 2.5μS
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 0℃ - 40℃
• Trillingen: 10-55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.210g (7.4oz)
