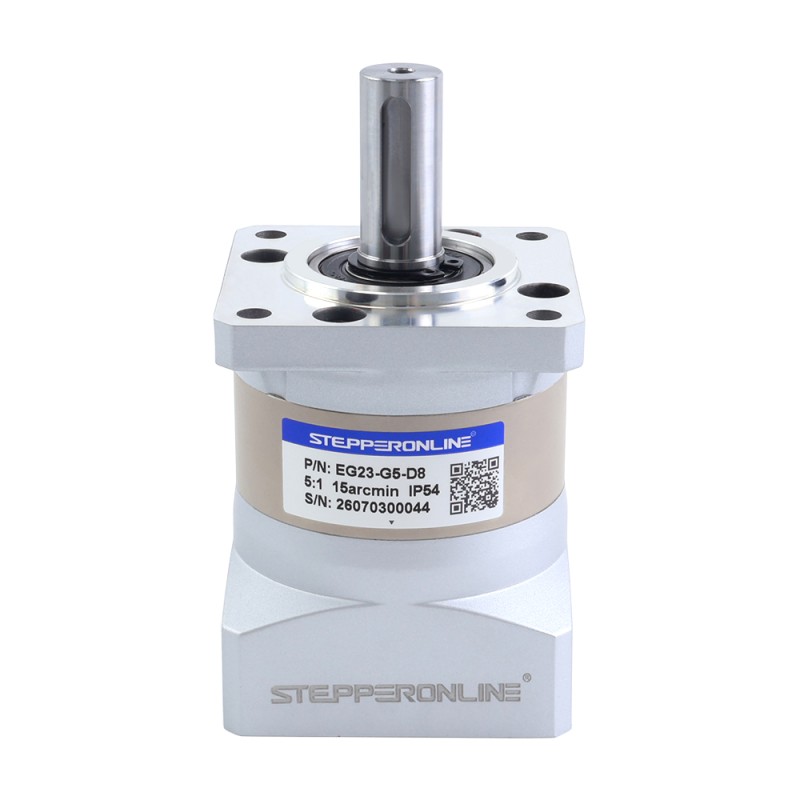

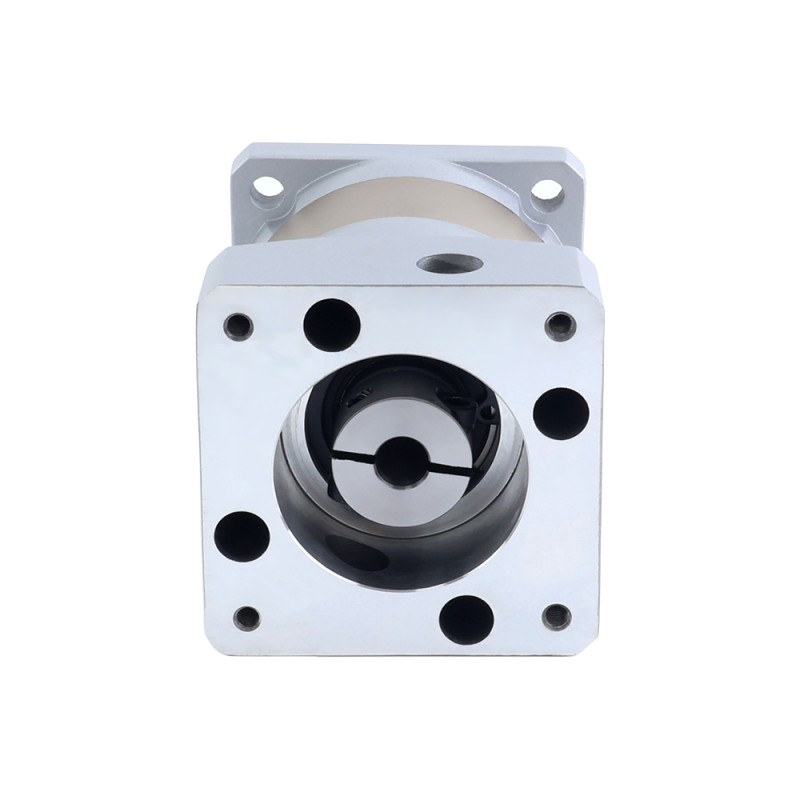

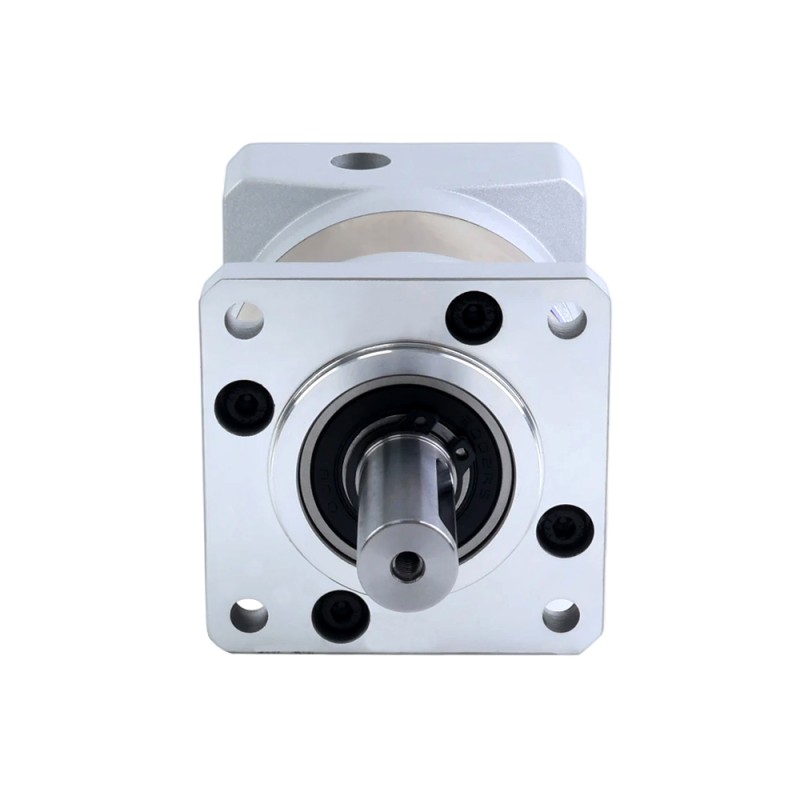

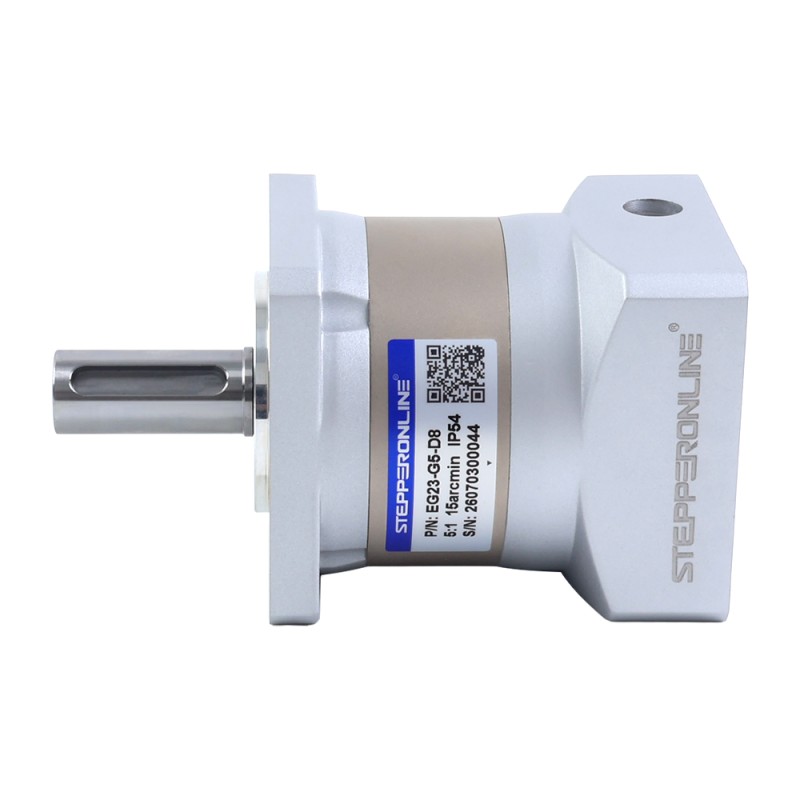

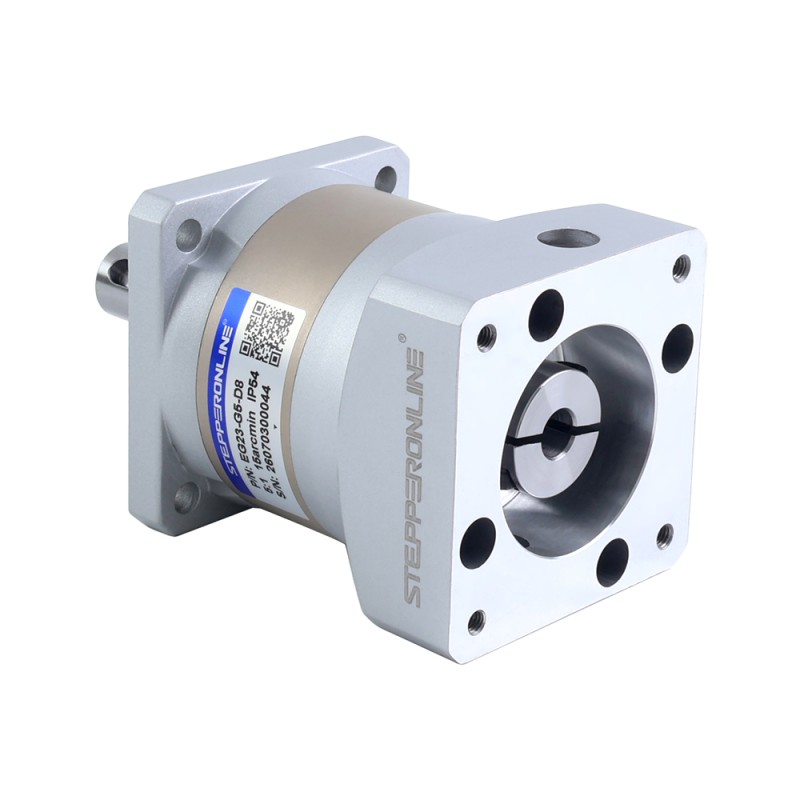

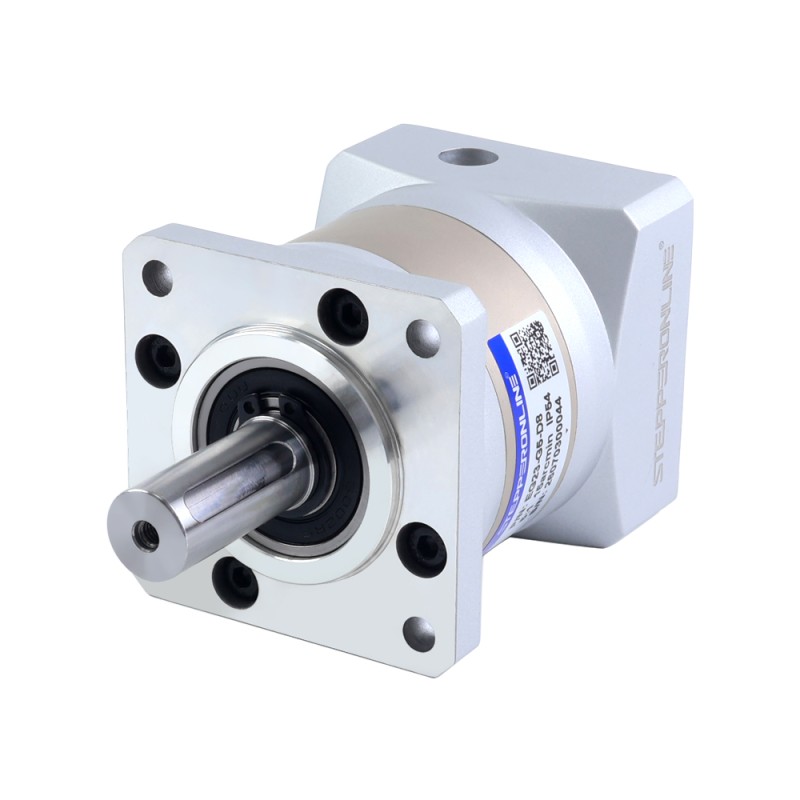

EG serie planetaire Tandwielkast overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor

EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG serie planetaire versnellingsbak overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
EG23-G5-D8
Type uitgaande asSpiebaan
Overbrengingsverhouding(xx:1)5
Speling<=15 arcmin
Diameter ingaande as(mm)8
Vraag

Downloads

EG23-G5-D8 Full DatasheetPDF · 135.22KBEG23-G5-D8.STEPSTEP · 812.55KBLog in om te downloaden
Dezelfde serie
ModelType uitgaande asOverbrengingsverhouding(xx:1)SpelingDiameter ingaande as(mm)PrijsVoorraad
EG23-G10-D10Spiebaan10<=15 arcmin10€31,02Op voorraad
EG23-G10-D6Spiebaan10<=15 arcmin6.35€31,02Op voorraad
EG23-G10-D8Spiebaan10<=15 arcmin8€31,02Op voorraad
EG23-G20-D10Spiebaan20<=20 arcmin10€42,65Op voorraad
EG23-G20-D6Spiebaan20<=20 arcmin6.35€42,65Op voorraad
EG23-G20-D8Spiebaan20<=20 arcmin8€42,65Op voorraad
EG23-G5-D10Spiebaan5<=15 arcmin10€31,02Op voorraad
EG23-G5-D6Spiebaan5<=15 arcmin6.35€31,02Op voorraad
EG23-G5-D8Spiebaan5<=15 arcmin8€31,02Op voorraad
EG23-G50-D10Spiebaan50<=20 arcmin10€42,65Op voorraad
EG23-G50-D10-USEDSpiebaan50<=20 arcmin10€45,12Op voorraad
EG23-G50-D6Spiebaan50<=20 arcmin6.35€42,65Op voorraad
EG23-G50-D6-USEDSpiebaan50<=20 arcmin6.35€30,10Op voorraad
EG23-G50-D8Spiebaan50<=20 arcmin8€42,65Op voorraad
EG serie planetaire Tandwielkast overbrengingsverhouding 5:1 speling 15arc-min voor 8mm as Nema 23 stappenmotor
De maat van deze versnellingsbak is 60 x 60 mm en de diameter van de ingaande as is 8mm. Deze zeer n... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€31,02
5 + €29,74
10 + €28,56
50 + €27,47
100 + €26,46

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

De maat van deze versnellingsbak is 60 x 60 mm en de diameter van de ingaande as is 8mm. Deze zeer nauwkeurige planetaire Tandwielkast behoort tot de EG-serie, heeft een overbrengingsverhouding van 5:1 en een speling van maximaal 15arc-min. Het is een uitstekende keuze voor toepassingen die een goede nauwkeurigheid en betrouwbaarheid vereisen tegen een uitzonderlijke waarde. Deze inline planetaire Tandwielkast heeft een ingebouwde koppeling voor de ingaande as die geschikt is voor elke standaard 8mm diameter as van Nema 23 stappenmotoren en borstelloze gelijkstroommotoren.

Tandwielkast Specificaties

  • Onderdeelnummer: EG23-G5-D8
  • Type versnellingsbak: Spur versnellingsbak
  • Materiaal tandwiel: Gelegeerd staal
  • Overbrengingsverhouding: 5:1
  • Rendement: 94%
  • Traagheid rotor: 0,13kg·cm²
  • Speling bij nullast: <=15arcmin
  • Max.toelaatbaar koppel: 28Nm (247.82lb-in)
  • Moment toelaatbaar koppel: 56Nm(495.64lb-in)
  • Lawaai: <=55dB(1000rpm)/65dB(3000rpm)
  • Waterdichte classificatie: IP54
  • Levensduur: 20000 uur

Fysieke specificaties

  • Framemaat: 60 x 60 mm
  • Lengte Tandwielkast: 73,5 mm
  • Type uitgaande as: Spiebaan
  • De Diameter van de outputas: Φ14mm
  • Lengte uitgaande as: 35mm
  • De Diameter van de inputas: Φ8mm
  • Lengte ingaande as: 12-31mm
Fysieke specificatie
De Diameter van de outputschacht(mm) 14
Diameter ingaande as(mm) 8
Framemaat(mm) 60 x 60
Gewicht(g) 856
IP-classificatie 54
Lengte ingaande as(mm) 12 - 31
Lengte uitgaande as(mm) 35
Materiaal tandwiel Gelegeerd staal
Overbrengingsverhouding(xx:1) 5
Passende motorgrootte Nema 23 Stappenmotor
Productserie EG
Speling <=15 arcmin
Type uitgaande as Spiebaan
Type versnellingsbak Spur versnellingsbak
Versnellingsbaklengte(mm) 73.5
