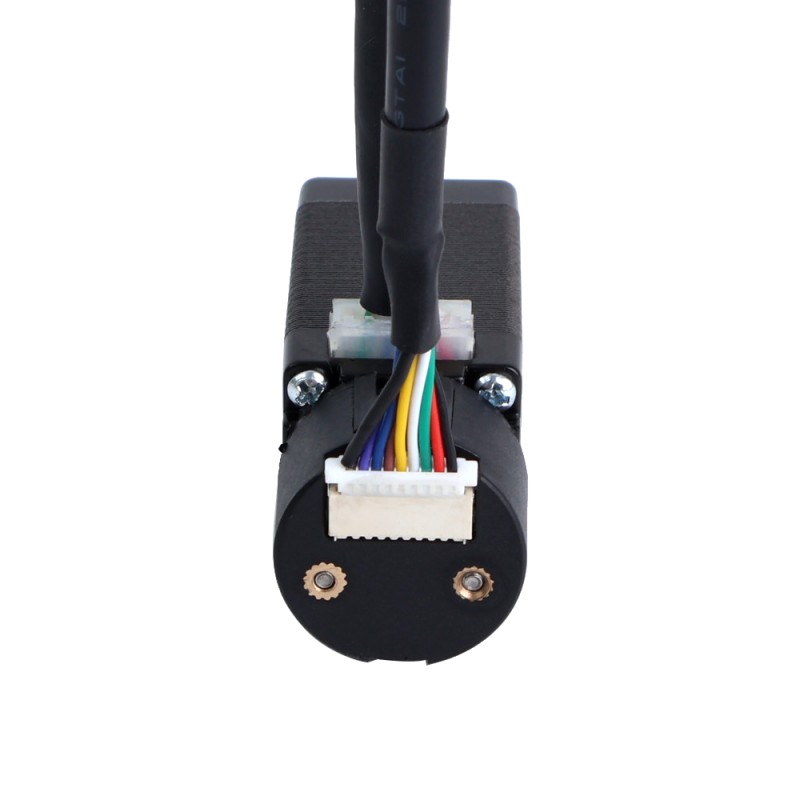

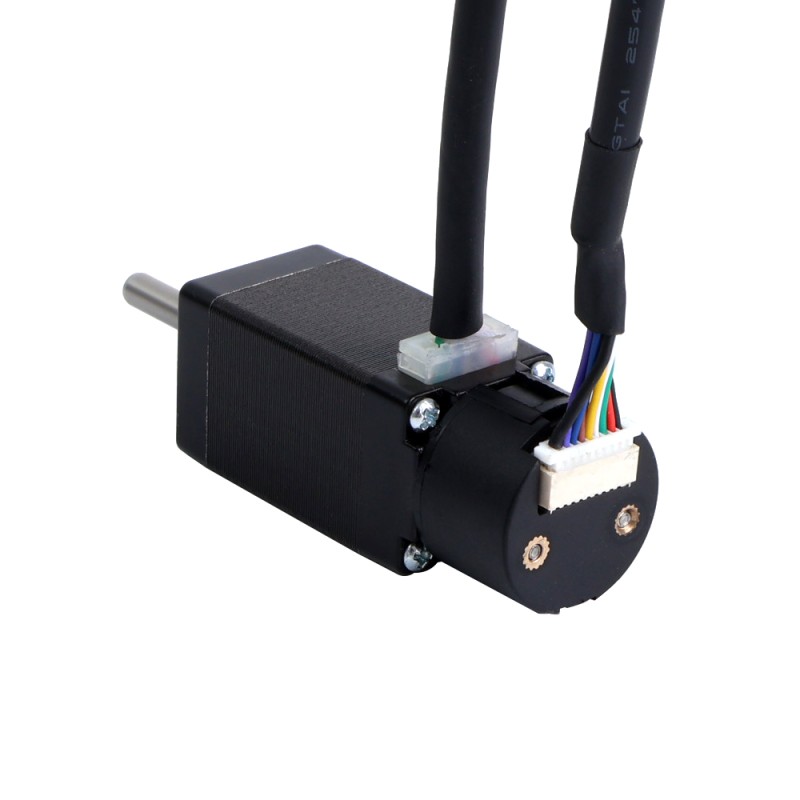

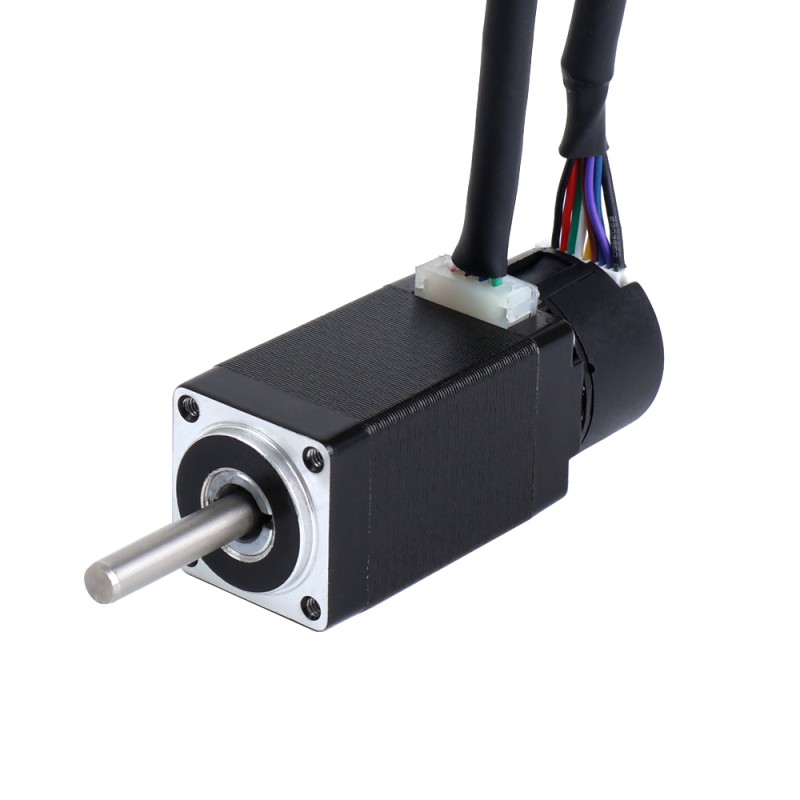

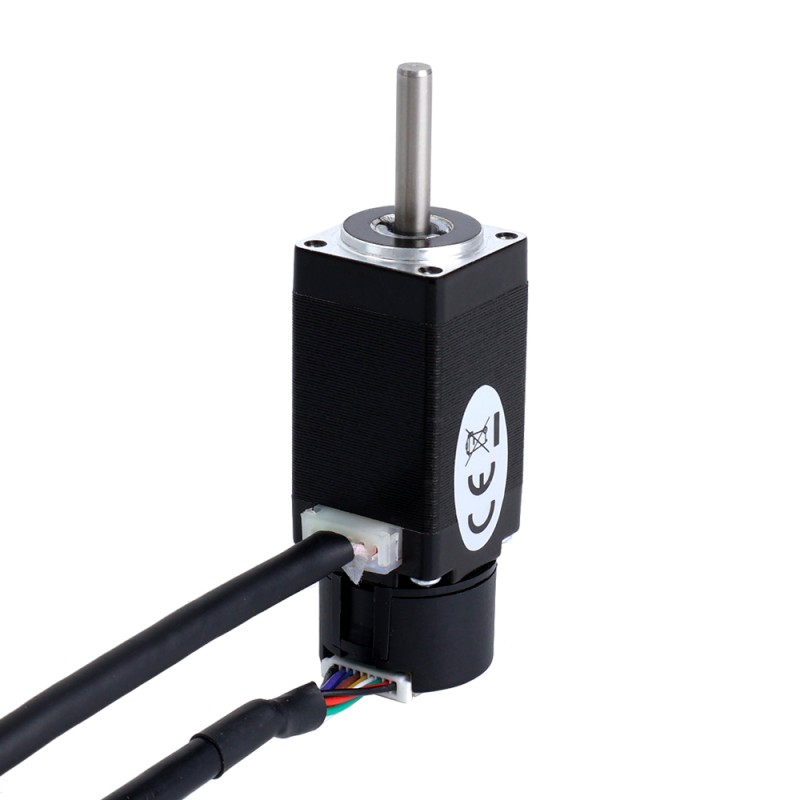

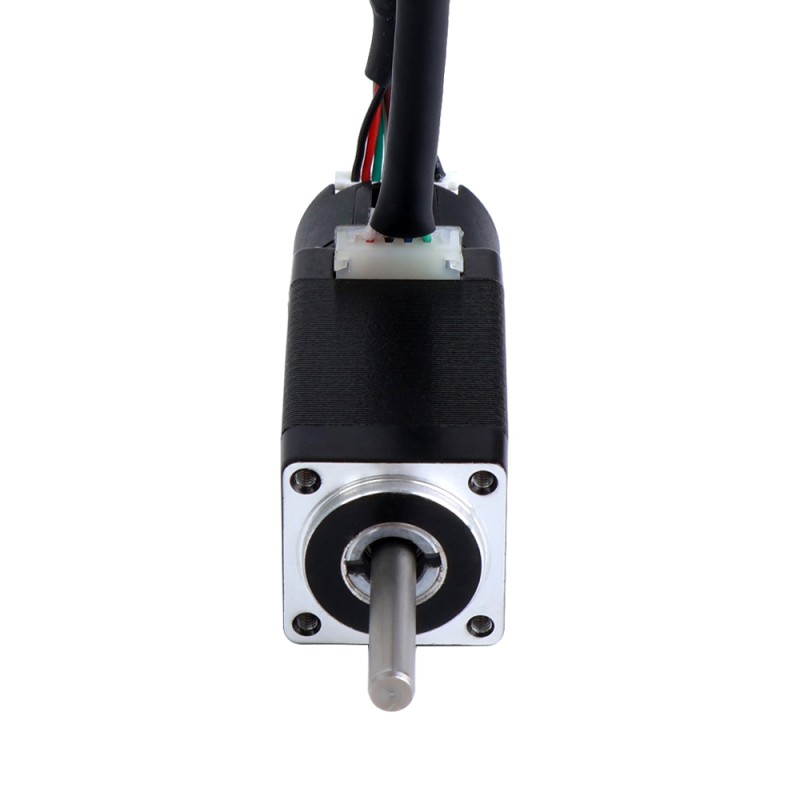

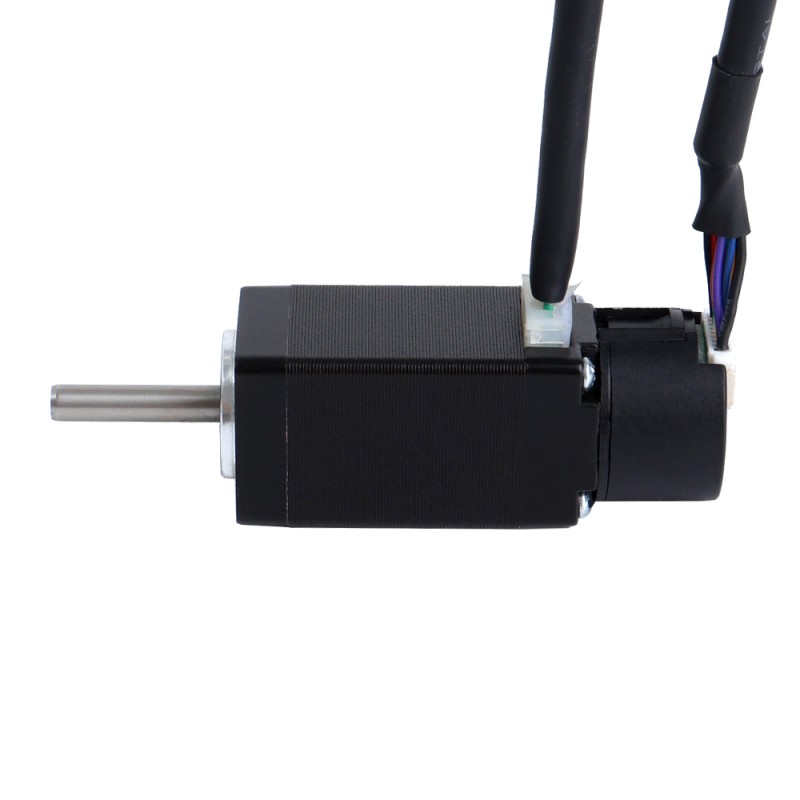

Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR)

Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR) - 8HS15-0604D-E1000 | StepperOnline
8HS15-0604D-E1000
Schachtlengte(mm)20
Vasthoudkoppel(Ncm)4
Nominale stroom(A)0.6
Houdkoppel(oz.in)5.66
Vraag

Downloads

8HS15-0604D-E1000.STEPSTEP · 798.64KBLog in om te downloaden8HS15-0604D-E1000_Full_Datasheet.pdfPDF · 137.5KB
Dezelfde serie
ModelSchachtlengte(mm)Vasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)PrijsVoorraad
8HS12-0604D-E1000201.50.62.12€43,83Op voorraad
8HS15-0604D-E10002040.65.66€46,66Op voorraad
8HS22-0804D-E1000105.40.87.65€55,15Op voorraad
Nema 8 Gesloten Lus Stappenmotor 0,04Nm(5,66oz.in) Encoder 1000PPR (4000CPR)
Dit is een Nema 8 stappenmotor met gesloten lus, uitgerust met een 1000ppr (4000cpr) incrementele op... Lees meer
1 beoordeling(en) • Geef beoordeling
vanaf
€46,66
5 + €44,56
10 + €42,65
50 + €40,90
100 + €39,28

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Dit is een Nema 8 stappenmotor met gesloten lus, uitgerust met een 1000ppr (4000cpr) incrementele optische encoder, heeft een nominale stroom van 0,6 A en een houdkoppel van 0,04Nm(5,66oz.in). Het biedt een verbeterde nauwkeurigheid, een hoger koppel, minder motorverwarming, een lager energieverbruik en een betere respons op externe factoren in vergelijking met stappenmotoren met open regelkring.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 8HS15-0604D-E1000
  • Aantal fasen: 2
  • Staphoek: 1.8deg
  • Koppel vasthouden: 0.04Nm(5.66oz.in)
  • Nominale stroom/fase: 0.6A
  • Fase Weerstand: 8.3ohms ± 10%
  • Inductantie: 2.9mH ± 20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificatie

  • Framemaat: 20 x 20mm
  • Lichaamslengte: 52mm
  • Schacht Diameter: Φ 4mm
  • Schacht Lengte: 20mm
  • Lengte lood: 500mm
  • Gewicht: 0.098kg

Encoderspecificatie

  • Type uitgangscircuit: Differentieel Type
  • Type encoder: Optische incrementele
  • Encoder Resolutie: 1000PPR (4000CPR)
  • Kanalen uitgangssignaal: 3 Kanalen
  • Voedingsspanning Min: 4.5V
  • Voedingsspanning max: 5,5V
  • Hoog niveau uitgangsspanning: 2.4V - Vcc
  • Laag niveau uitgangsspanning: ≤ 0.4V

Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-
Kleur
Zwart
Groen
Rood
Blauw

Encoder
VCC
GND
EA+
EA-
EB+
EB-
EZ+
EZ-
Kleur
Rood
Zwart
Wit
Blauw
Groen
Bruin
Geel
Paars
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 8.3
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel(oz.in) 5.66
Inductantie(mH) 2.9
Nominale stroom(A) 0.6
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 4
Fysieke specificatie
Framemaat(mm) Nema 08 (20 x 20)
Gewicht(g) 98
IP-classificatie 40
Schacht Diameter(mm) 4
Schachtlengte(mm) 20
