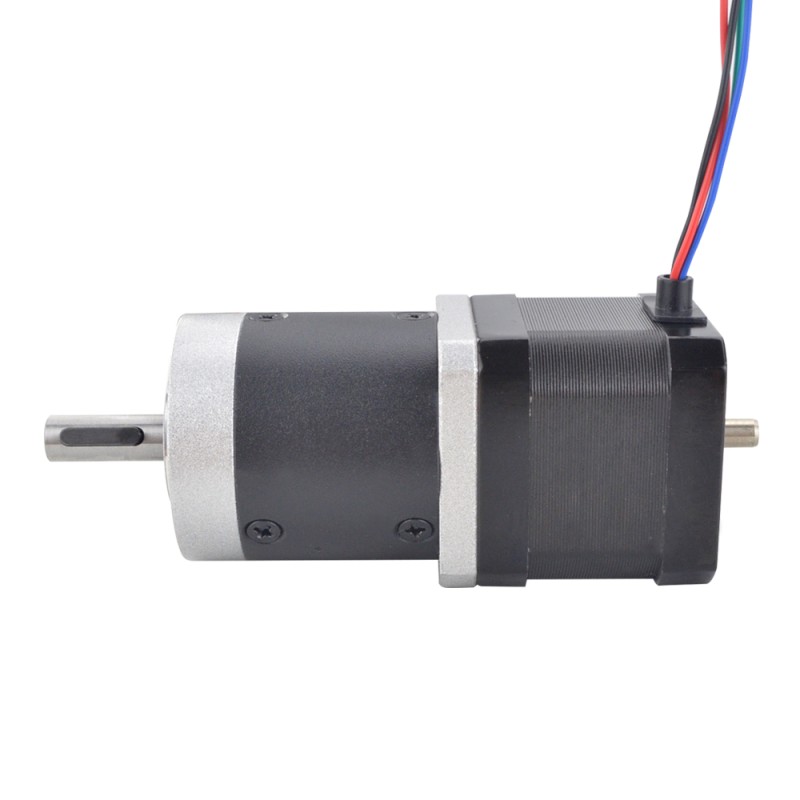

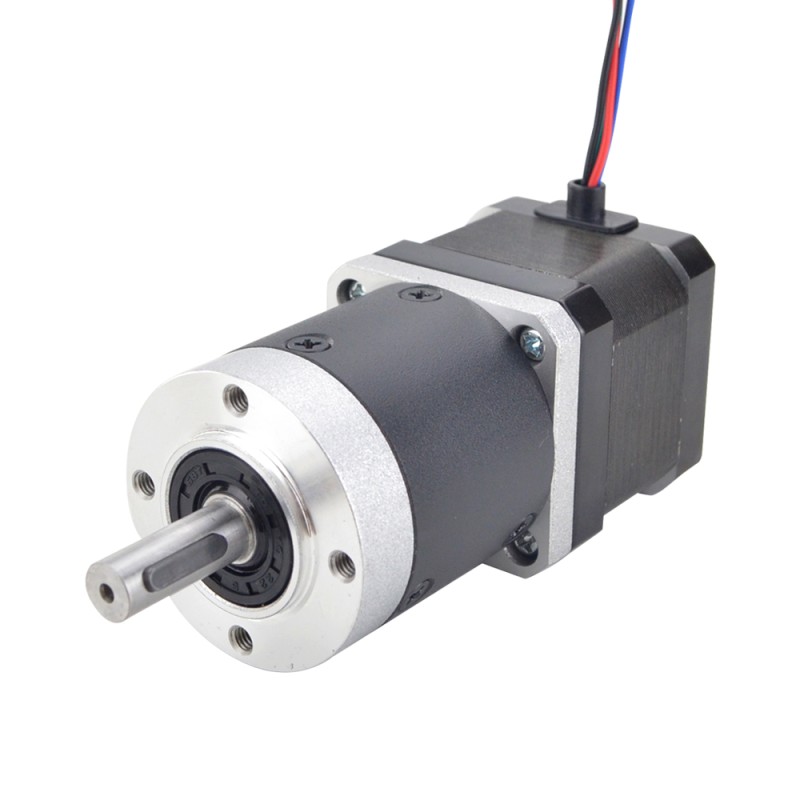

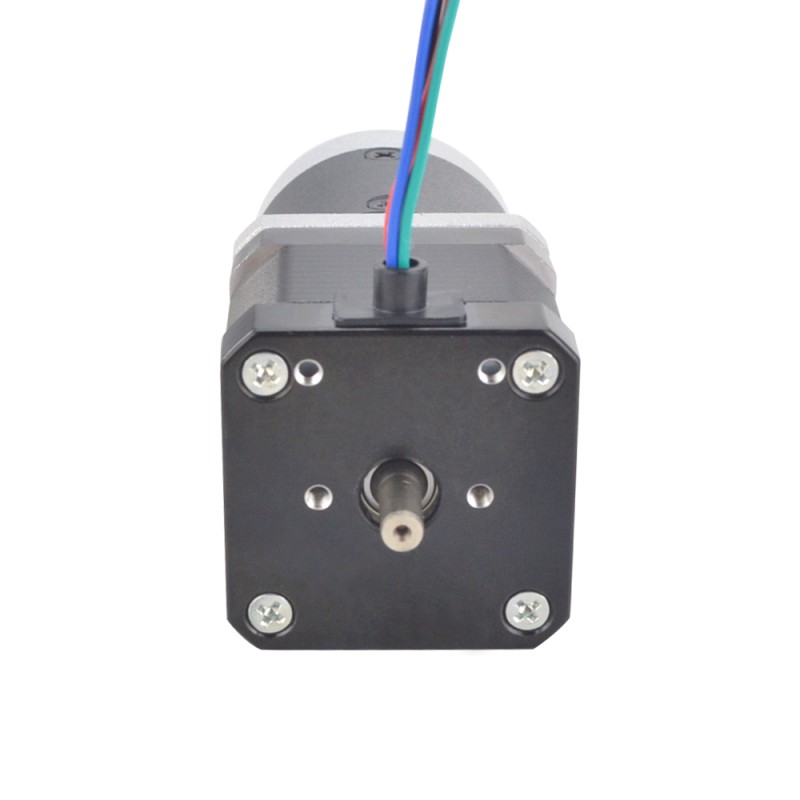

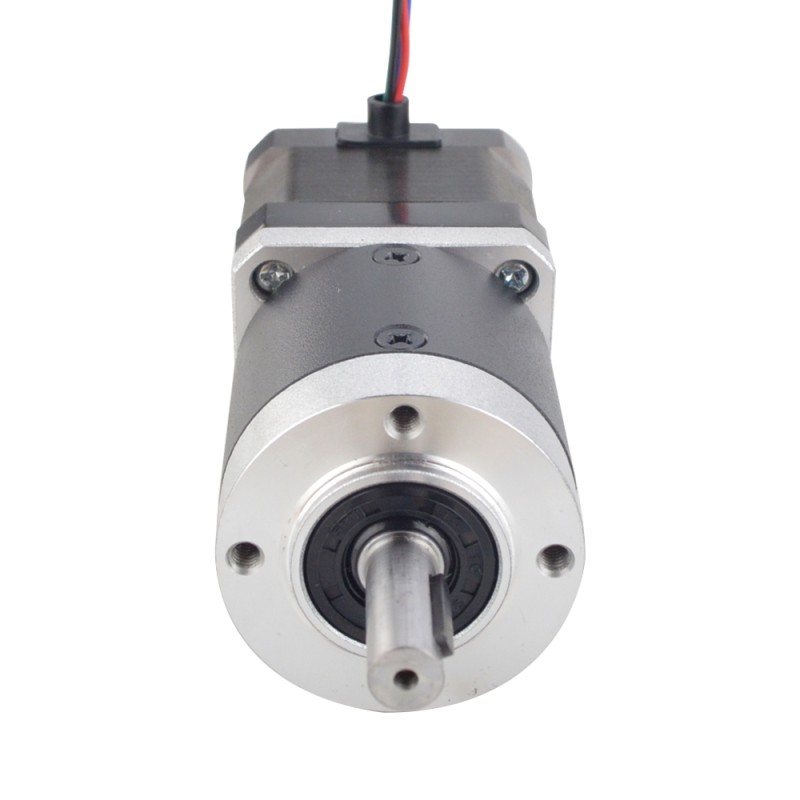

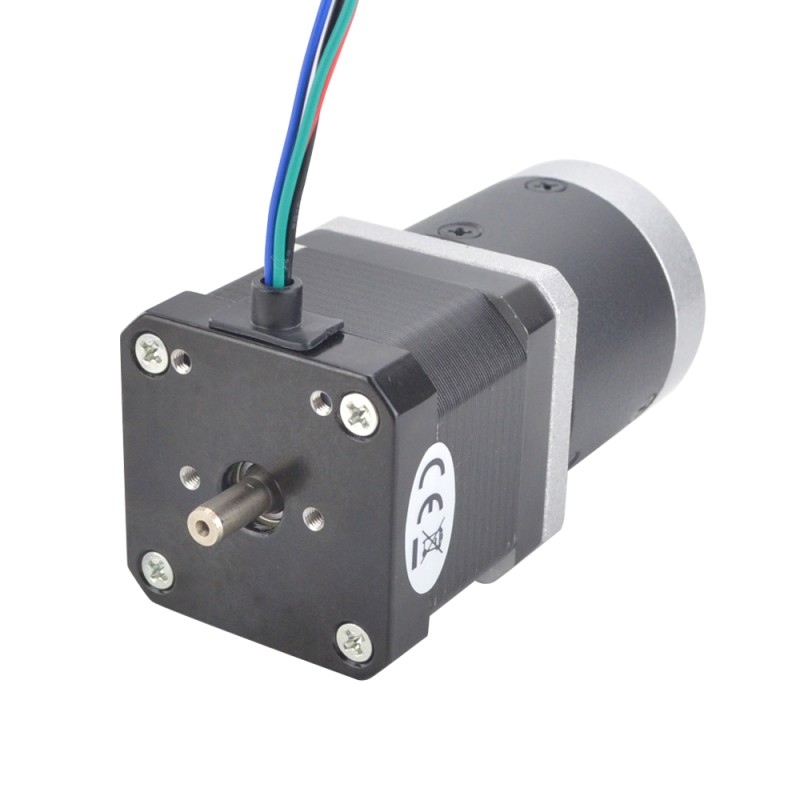

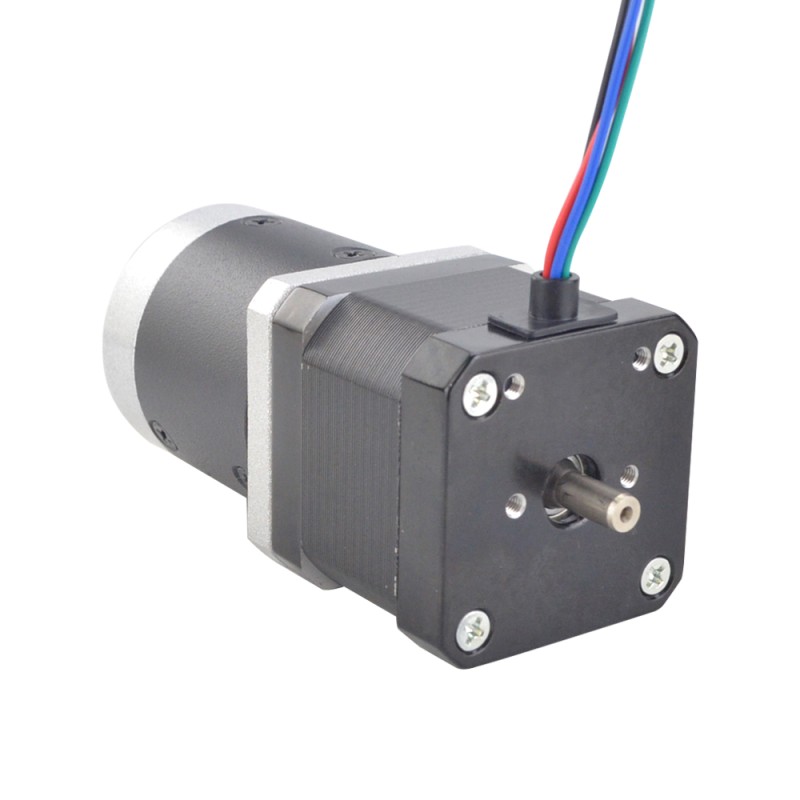

Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige Tandwielkast 9,5 mm lengte achteras

Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige planetaire versnellingsbak 9,5 mm lengte achteras
17HS15-1684D-HG50-AR3 Uit productie
Overbrengingsverhouding(xx:1)50
Type versnellingsbakPrecisie Planetaire

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

17HS15-1684D-HG50-AR3.STEPSTEP · 2.54MBLog in om te downloaden17HS15-1684D-HG50-AR3_Torque_Curve.pdfPDF · 182.76KB17HS15-1684D-HG50-AR3 Full DatasheetPDF · 132.54KB
Dezelfde serie
ModelOverbrengingsverhouding(xx:1)Type versnellingsbakPrijsVoorraad
17HS08-1004D-E1000 Uit productie—————
17HS13-0404D-E1000 Uit productie—————
17HS13-0404D-PG14-E1000 Uit productie—14 : 1———
17HS13-0404D-PG27-E1000 Uit productie—27 : 1———
17HS13-0404D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS13-0404S-PG5-C4 Uit productie—5.18Economische Planetaire——
17HS15-0404S-HG10 Uit productie—10Precisie Planetaire——
17HS15-1504S Uit productie—————
17HS15-1504S-X Uit productie—————
17HS15-1684D-HG50-AR3 Uit productie—50Precisie Planetaire——
17HS15-1684S-HG100 Uit productie—100Precisie Planetaire——
17HS15-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS16-2004D-E1000 Uit productie—————
17HS16-2004S-C5 Uit productie—————
17HS19-1684D-PG100-E1000 Uit productie—100 : 1———
17HS19-1684D-PG14-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG27-E1000 Uit productie—14PG-serie planetaire tandwielkast——
17HS19-1684D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS19-1684D-PG51-E1000 Uit productie—51 : 1———
17HS19-1684S-HG10 Uit productie—10Precisie Planetaire——
17HS19-1684S-HG50 Uit productie—50Precisie Planetaire——
17HS19-2004D-E1000 Uit productie—————
17HS24-2104D-E1000 Uit productie—————
17HS24-2104D-PG5-E1000 Uit productie—5PG-serie planetaire tandwielkast——
17HS24-2104D-PG51-E1000 Uit productie—51 : 1———
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 50:1 zeer nauwkeurige Tandwielkast 9,5 mm lengte achteras
Elektrische specificatieOnderdeelnummer fabrikant: 17HS15-1684D-HG50-AR3 Motortype: Bipolaire... Lees meer
0 beoordeling(en) • Geef beoordeling
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

  • Onderdeelnummer fabrikant: 17HS15-1684D-HG50-AR3
  • Motortype: Bipolaire Stappenmotor
  • Staphoek: 0.036deg
  • Houdkoppel zonder Tandwielkast: 39Ncm (55oz.in)
  • Nominale stroom/fase: 1.68A
  • Faseweerstand: 1,6 ohm
  • Inductantie: 3.2mH ± 20% (1KHz)
  • Isolatie Klasse: B 130°C[266°F]

Tandwielkast Specificaties

  • Type Tandwielkast: Planetair
  • Versnellingsverhouding: 50 :1
  • Rendement: 85%
  • Speling bij nullast: <=50arcmin
  • Max. Toelaatbaar koppel: 10Nm (1416.4oz.in)
  • Moment toelaatbaar koppel: 15Nm(2124oz.in)
  • Max. Radiale belasting: 100N
  • Omgevingstemperatuur: -10 - 90℃
  • Ruis: <=50dB
  • Leven: 20000h

Fysieke specificaties

  • Framemaat: 42 x 42mm
  • Lengte motor: 39mm
  • Tandwielkast Lengte: 48.3mm
  • Diameter voorste as: Φ8mm
  • Lengte voorste as: 23,5mm
  • Achteras Diameter: 5mm
  • Achteras Lengte: 9,5mm
  • Sleutelweglengte: 14mm
  • Aantal draden: 4
  • Loodlengte: 320mm
  • Gewicht: 582g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort productStappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/UnipolairBipolair
Fase Weerstand(ohms)1.6
Heeft koppel-/stuwkrachtcurve?Ja
Houdkoppel zonder versnellingsbak(N.m)0.39
Inductantie(mH)3.2
Stroom (A)1.68
Fysieke specificatie
Aantal kabels4
Enkele as/Dubbele asDubbele as
Framemaat(mm)Nema 17 (42 x 42)
Gewicht(g)582
IP-classificatie40
Lichaamslengte(mm)87.3
Loodlengte(mm)320
Overbrengingsverhouding(xx:1)50
Schacht Diameter(mm)8
Schachtlengte(mm)23.5
Speling<=50arcmin
Type uitgaande asSpiebaan
Type versnellingsbakPrecisie Planetaire

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

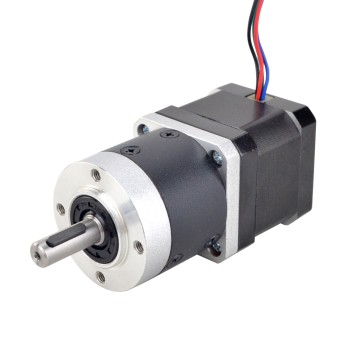

Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 10:1 zeer nauwkeurige tandwielkast 9,5mm lengte achteras
Voorbestellen
Nema 17 dubbele as stappenmotor L=39mm overbrengingsverhouding 10:1 zeer nauwkeurige tandwielkast 9,5mm lengte achteras
Elektrische specificatieOnderdeelnummer: 17HS15-1684D-HG10-AR3 Motortype: Bipolaire Stappenmotor Staphoek: 0.18deg Houdkoppel zonder Tandwielka..
vanaf
€51,74
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

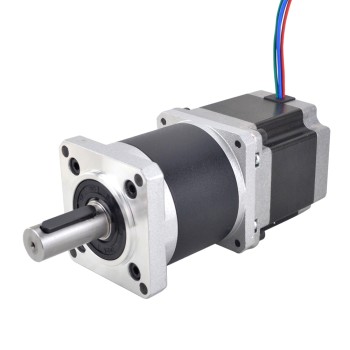

Nema 23 dubbele as stappenmotor L=55mm overbrengingsverhouding 50:1 Tandwielkast 9,5mm lengte achteras
Voorbestellen
Nema 23 dubbele as stappenmotor L=55mm overbrengingsverhouding 50:1 Tandwielkast 9,5mm lengte achteras
Elektrische specificatieOnderdeelnummer: 23HS22-2804D-HG50-AR3 Motortype: Bipolaire Stappenmotor Stappenhoek: 0.036deg Houdkoppel zonder Tandwi..
vanaf
€96,41
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

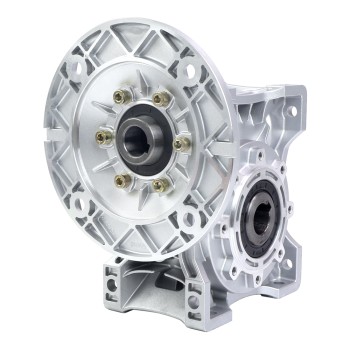

MRVR075 Wormwielkast 40:1 verhouding Φ19mm ingaande as met 80B14 motor ingaande flens
