Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748")

Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748) met Sensor - LMD17S13BDB15-120 | StepperOnline
LMD17S13BDB15-120
Vasthoudkoppel(Ncm)25
Nominale stroom(A)1.5
Houdkoppel(oz.in)35.40
Fase Weerstand(ohms)1.7
Vraag

Downloads

LMD17S13BDB15-120.stpSTP · 7.4MBLog in om te downloadenLMD17S13BDB15-120_Full_Datasheet.pdfPDF · 296.61KB
Dezelfde serie
ModelVasthoudkoppel(Ncm)Nominale stroom(A)Houdkoppel(oz.in)Fase Weerstand(ohms)PrijsVoorraad
LMD11S13B1M10-025517.082.5€211,55Op bestelling
LMD11S13B1M10-050517.082.5€211,55Op bestelling
LMD11S13B1M10-075517.082.5€211,55Op bestelling
LMD11S13B1M10-100517.082.5€211,55Op bestelling
LMD11S13B1M10-150517.082.5€221,16Op bestelling
LMD11S13B1M10-200517.082.5€221,16Op bestelling
LMD11S13BAM10-025517.082.5€201,93Op bestelling
LMD11S13BAM10-050517.082.5€201,93Op voorraad
LMD11S13BAM10-075517.082.5€201,93Op bestelling
LMD11S13BAM10-100517.082.5€201,93Op voorraad
LMD11S13BAM10-150517.082.5€211,55Op bestelling
LMD11S13BAM10-200517.082.1€211,55Op bestelling
LMD11S13BSM10-025517.082.1€201,93Op bestelling
LMD11S13BSM10-050517.082.5€201,93Op voorraad
LMD11S13BSM10-075517.082.5€201,93Op bestelling
LMD11S13BSM10-100517.082.5€201,93Op voorraad
LMD11S13BSM10-150517.082.1€211,55Op bestelling
LMD11S13BSM10-200517.082.1€211,55Op bestelling
LMD11S13BUM10-025517.082.5€211,55Op bestelling
LMD11S13BUM10-050517.082.1€211,55Op bestelling
LMD11S13BUM10-075517.082.5€211,55Op bestelling
LMD11S13BUM10-100517.082.5€211,55Op bestelling
LMD11S13BUM10-150517.082.5€221,16Op bestelling
LMD11S13BUM10-200517.082.5€221,16Op bestelling
LMD11S18B1M10-02510114.163.7€211,55Op bestelling
LMD11S18B1M10-05010114.163.7€211,55Op bestelling
LMD11S18B1M10-07510114.163.7€211,55Op bestelling
LMD11S18B1M10-10010114.163.7€211,55Op bestelling
LMD11S18B1M10-15010114.163.7€221,16Op bestelling
LMD11S18B1M10-20010114.163.7€221,16Op bestelling
Alles in de categorie bekijken
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 120mm 0.25Nm (35.40oz.in) leide... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€259,62
5 + €247,73
10 + €236,88
50 + €226,94
100 + €220,77

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

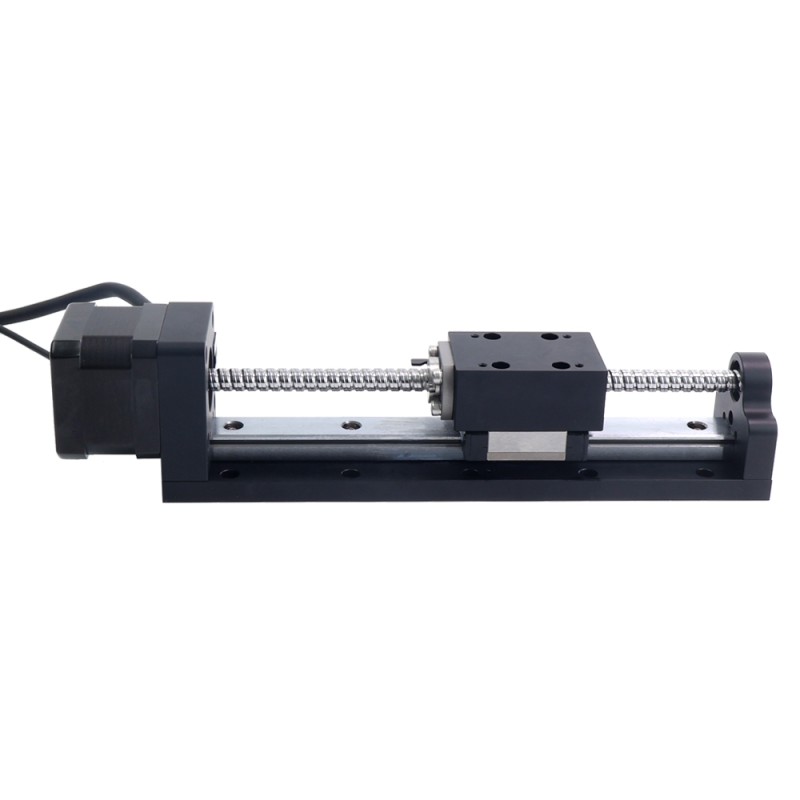

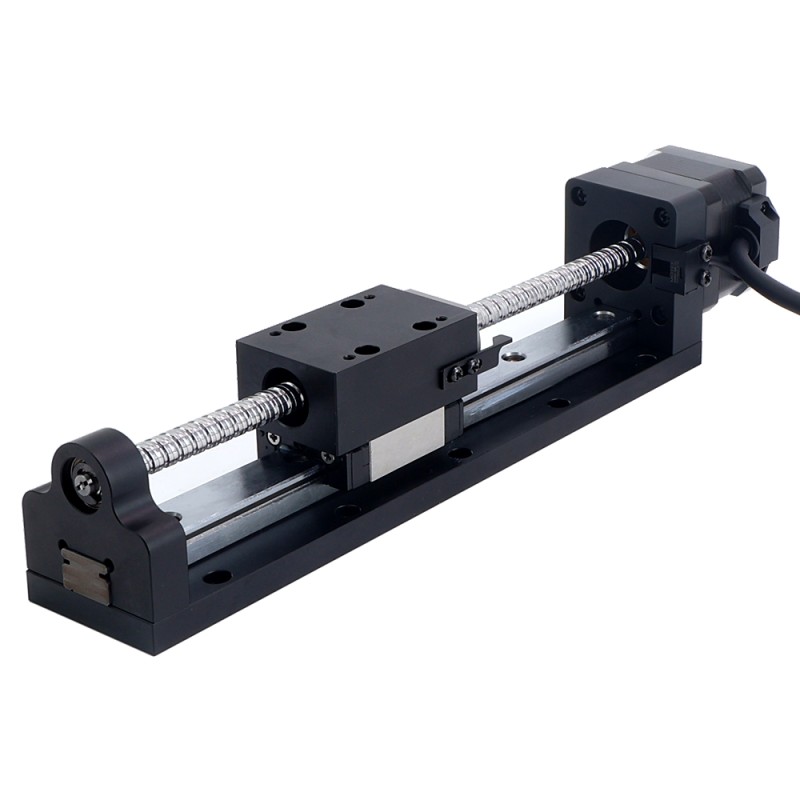

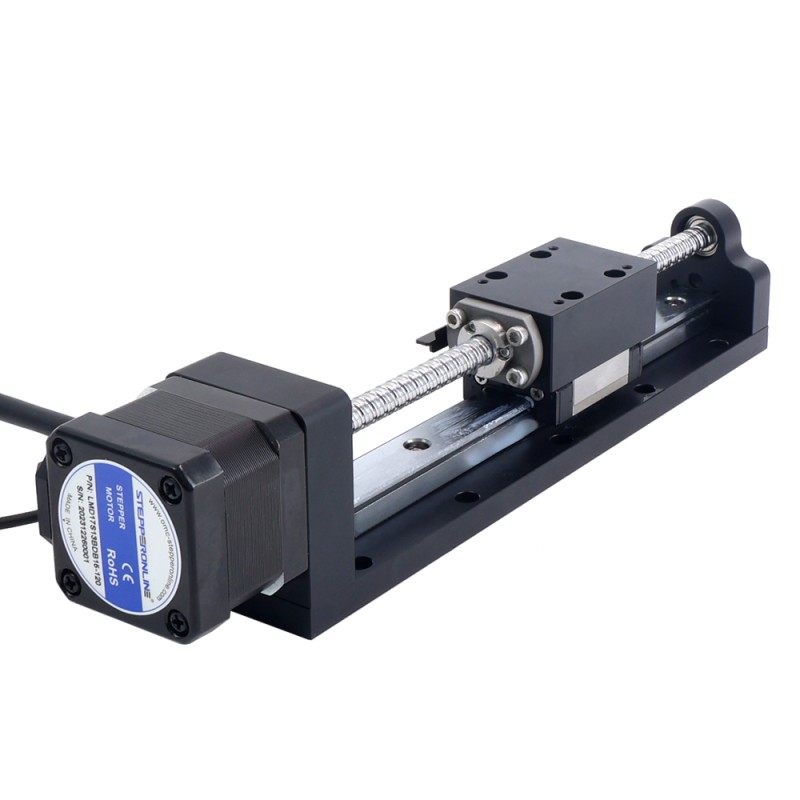

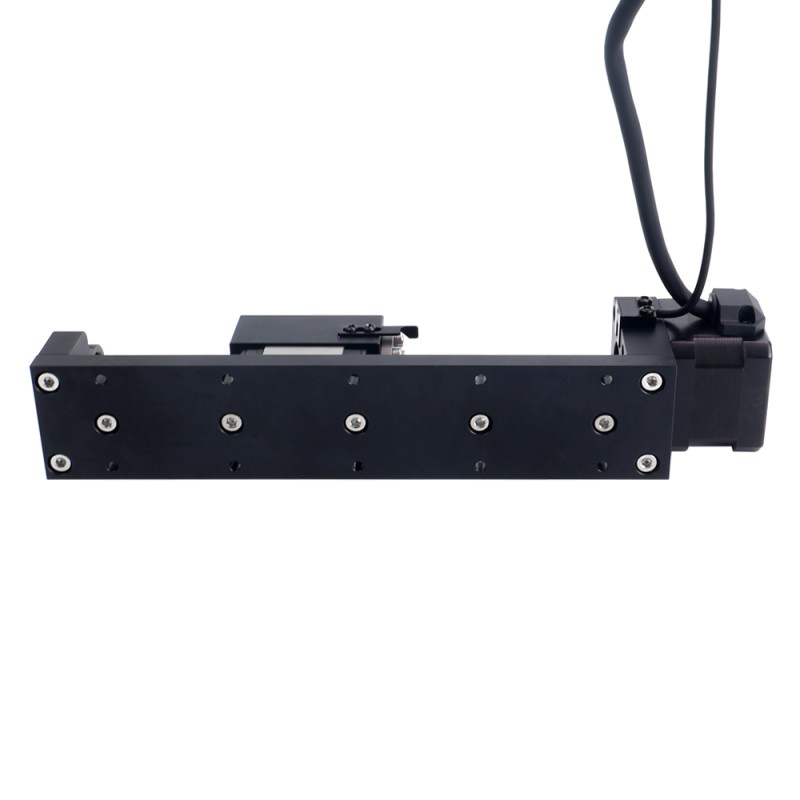

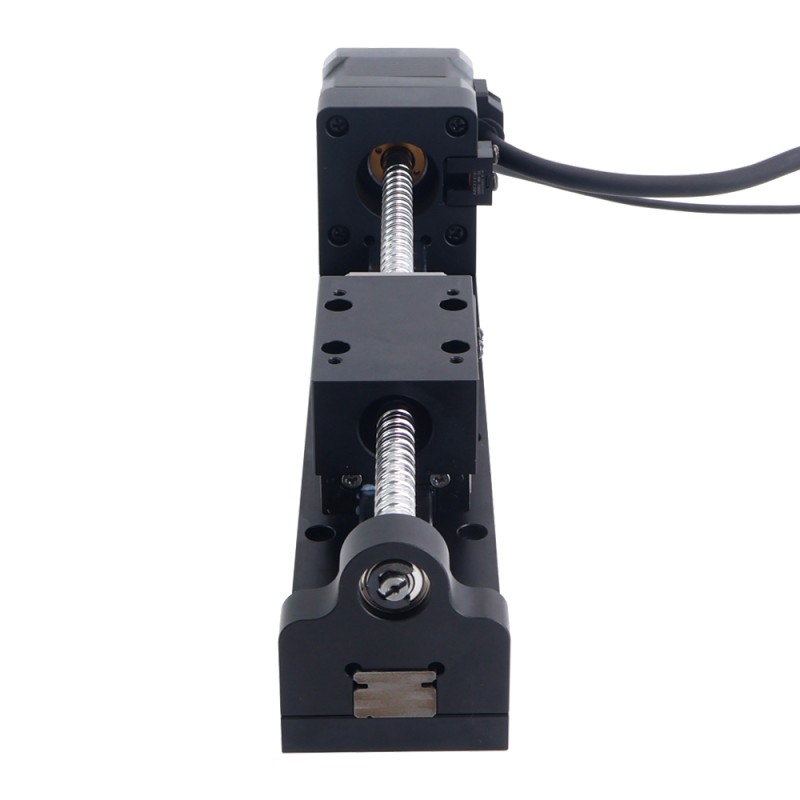

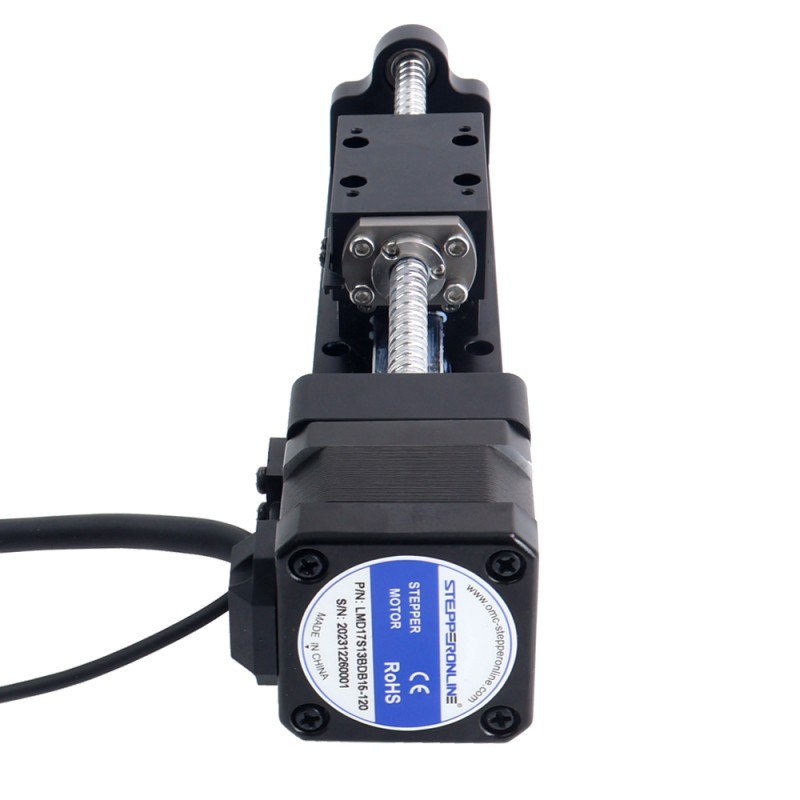

Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 120mm 0.25Nm (35.40oz.in) leiden 4mm (0.15748") en voeler. Dit type actuator bestaat uit een sterk geïntegreerde lineaire stappenmotor met kogelomloopspindel en een geleiderailslede. Het heeft de voordelen van een eenvoudige structuur en een kleine installatieruimte. Omdat er geen koppeling is, is de nauwkeurigheid hoger dan die van lineaire actuators met conventionele koppelingsstructuren. Bovendien is de actuator uitgerust met een foto-elektrische sensor voor het detecteren van de nulpuntspositie. Deze actuator wordt veel gebruikt in de medische industrie, metingen, laserlassen, lasersnijden, kleine CNC-bewerkingsmachines, graveren, freesmachines, enz.

Elektrische specificatie

  • Onderdeelnummer fabrikant: LMD17S13BDB15-120
  • Type schroef: Kogelomloopspindel
  • Staphoek: 1.8deg
  • Houdkoppel: 0.25Nm (35.40oz.in)
  • Maximale stuwkracht: 240N
  • Nominaal laadvermogen: 220N
  • Nominale stroom/fase: 1.5A
  • Faseweerstand: 1,7 ohm ± 10%
  • Inductantie: 2.5mH ± 20% (1KHz)
  • Sensor type: NPN

Fysieke specificatie

  • Motorgrootte: 42 x 42 x 34mm
  • Loodschroef Lengte: 179mm
  • Diameter schroef: 8mm
  • Max. Slaglengte: 120mm (4.73")
  • Max. Snelheid: 60mm/s
  • Positienauwkeurigheid: ± 0,02mm
  • Spoed per stap: 0,02 mm (0,0007874")
  • Lood/Revolutie: 4mm (0.15748")
  • Aantal draden: 4
  • Kabellengte: 500mm
  • Gewicht: 1.0kg

Motoraansluiting

Pin nr.
1
2
3
4
Bipolair
A+
A-
B+
B-
Draden
Rood
Rood/Wit
Groen
Groen/Wit

Volgorde foto-elektrische schakelaar

Pin nr.
1
2
3
4
Bipolair
+5~24V
GND
SignaalSpoed
N/A
Draden
Bruin
Blauw
Zwart
Wit
Elektrische specificatie
Fase Weerstand(ohms)1.7
Houdkoppel(oz.in)35.40
Inductantie(mH)2.5
Nominale belastbaarheid(N)220
Nominale stroom(A)1.5
Stap Hoek(deg.)1.8
Vasthoudkoppel(Ncm)25
Fysieke specificatie
De Diameter van de loodschroef(mm)8
De Lengte van de loodschroef(mm)179
De Reis van de lood/stap(mm)0.02
De Reis/de Omwenteling van de lood(mm)4
Framemaat(mm)Nema 17 (42 x 42)
Slaglengte(mm/ft)120/0.39
Type lineaire motorBall Screw

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Digitale Stepper Drive 1.0-3.2A 10-30VDC voor Nema 17, 23 Stappenmotor
🔥 Bestseller
Digitale Stepper Drive 1.0-3.2A 10-30VDC voor Nema 17, 23 Stappenmotor
Dit is een digitale stepperaandrijving geïmplementeerd met geavanceerde stepperbesturingstechnologie. Het is eenvoudig te gebruiken en kan worden gebr..
vanaf
€14,61
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Gesloten schakelende voeding
Dit is een voeding van 100W 24VDC 4.5A. De MEANWELL LRS-100 serie is een 100W single-output gesloten type voeding met 30mm laag profielontwerp. Met ee..
vanaf
€8,75
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm(35.40oz.in) leiden 2mm (0.07874")
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1.5A slag 120mm 0.25Nm(35.40oz.in) leiden 2mm (0.07874")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 120mm 0.25Nm (35.40oz.in) leiden 2mm (0.07874") en voeler. Dit type actuator best..
vanaf
€201,93
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 2.5A slag 120mm 0.5Nm (70.81oz.in) leiden 8mm (0.314961")
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 2.5A slag 120mm 0.5Nm (70.81oz.in) leiden 8mm (0.314961")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 120mm 0.5Nm (70.81oz.in) leiden 8mm (0.314961") en voeler. Dit type actuator best..
vanaf
€266,36
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 2,5A Slag 200mm 0,5Nm(70,81oz-in) Spoeding 12mm(0,4724")
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 2,5A Slag 200mm 0,5Nm(70,81oz-in) Spoeding 12mm(0,4724")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 200mm 0,5Nm(70,81oz.in) leiden 12mm(0,4724") en voeler. Dit type actuator be..
vanaf
€221,16
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

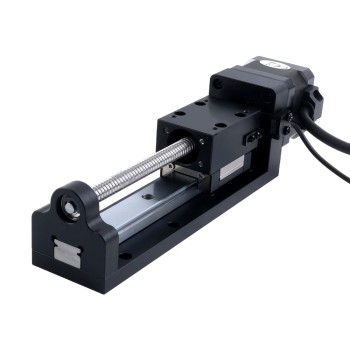

Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,25Nm(35,40oz-in) Spoeding 2mm(0,07874")
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,25Nm(35,40oz-in) Spoeding 2mm(0,07874")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 80mm 0,25Nm(35,40oz.in) leiden 2mm(0,07874") en voeler. Dit type actuator be..
vanaf
€201,93
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

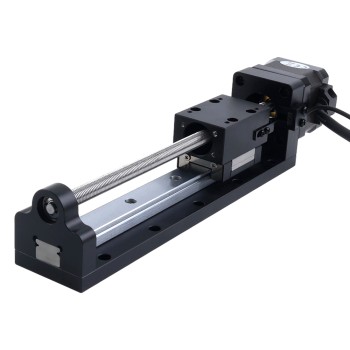

Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 120mm 0,25Nm(35,40oz-in) Spoeding 1mm(0,03937")
Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 120mm 0,25Nm(35,40oz-in) Spoeding 1mm(0,03937")
Dit is een LMD-serie Nema 17 lineaire stappenmotor actuator met slag 120mm 0,25Nm(35,40oz.in) leiden 1mm(0,03937") en voeler. Dit type actuator bestaa..
vanaf
€211,55
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

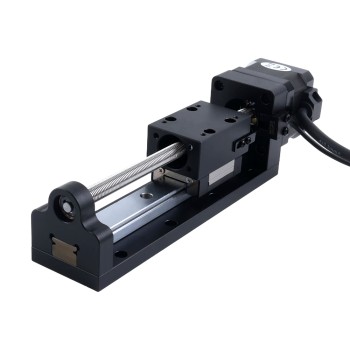

Nema 17 stappenmotor kogelomloopspindel lineaire actuator 1,5A Slag 80mm 0,25Nm(35,40oz-in) Spoeding 1mm(0,03937")
