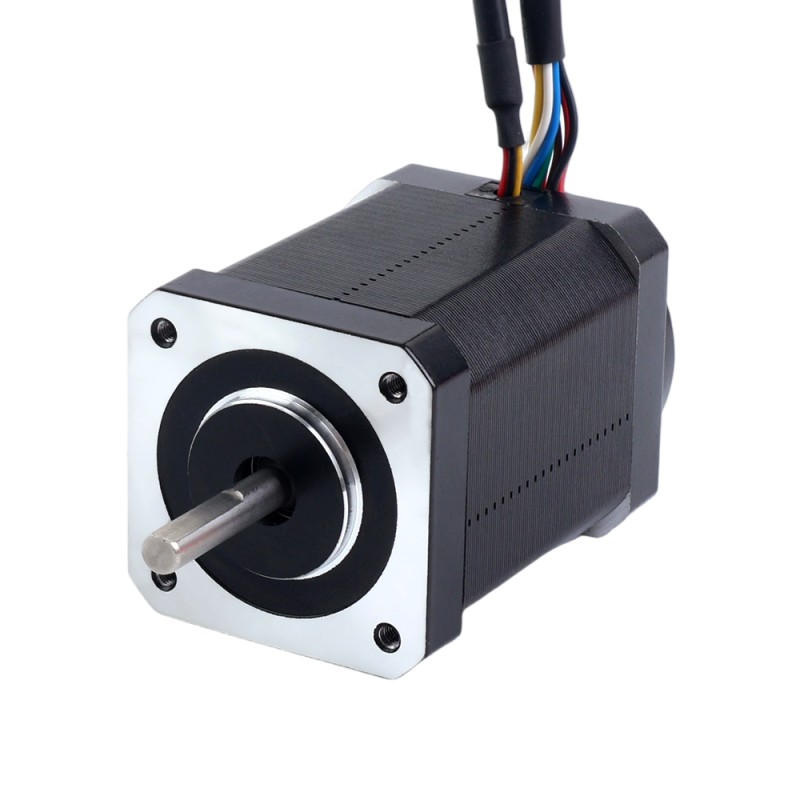

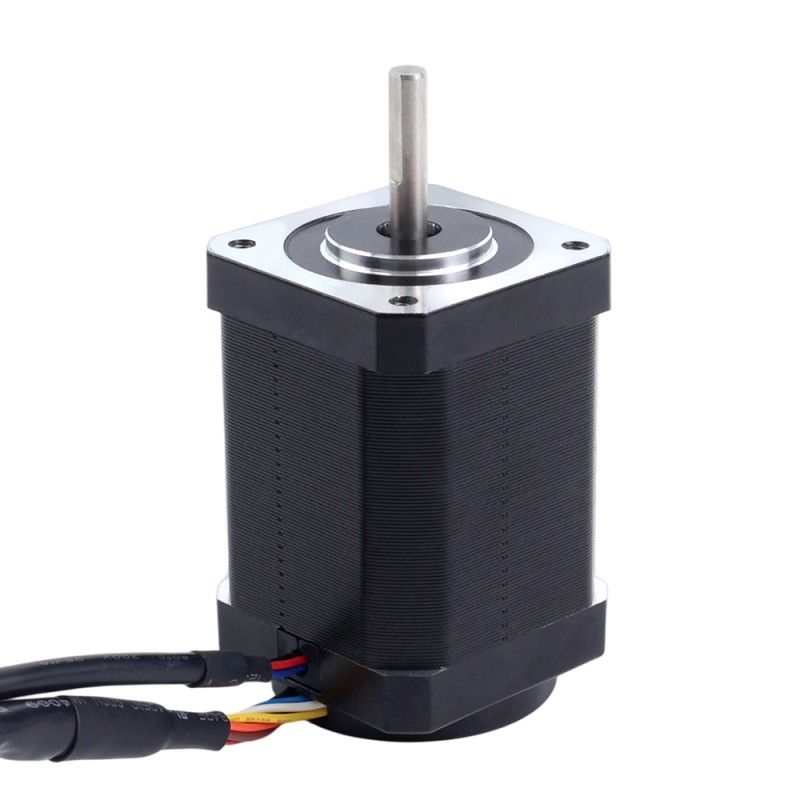

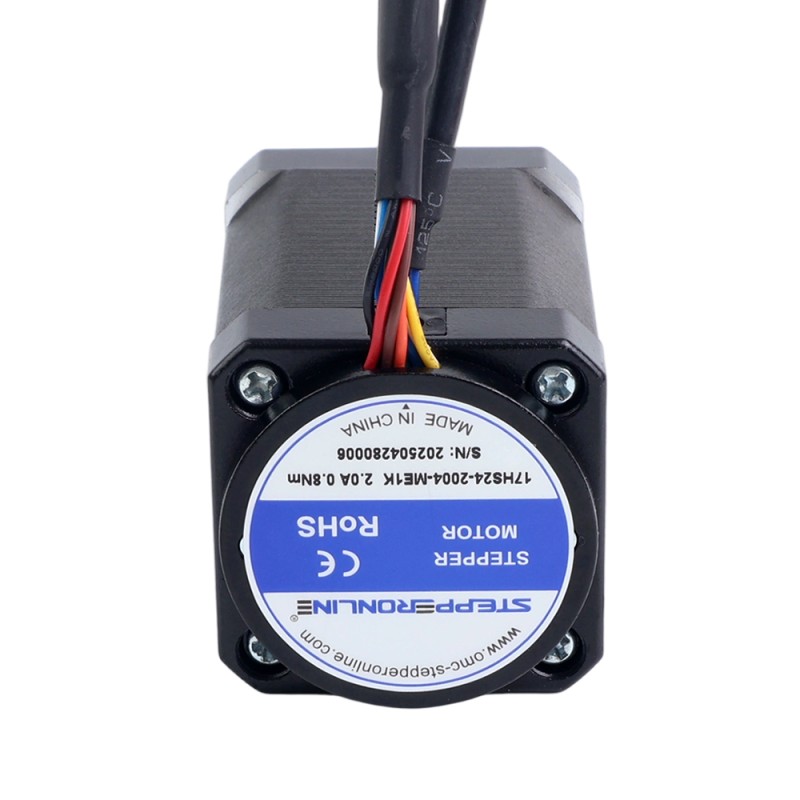

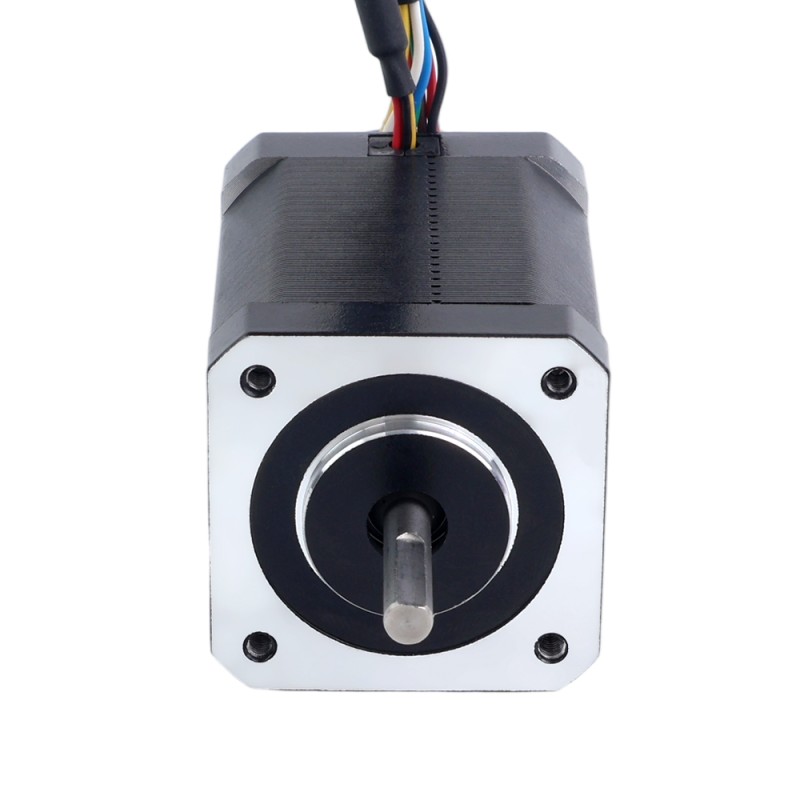

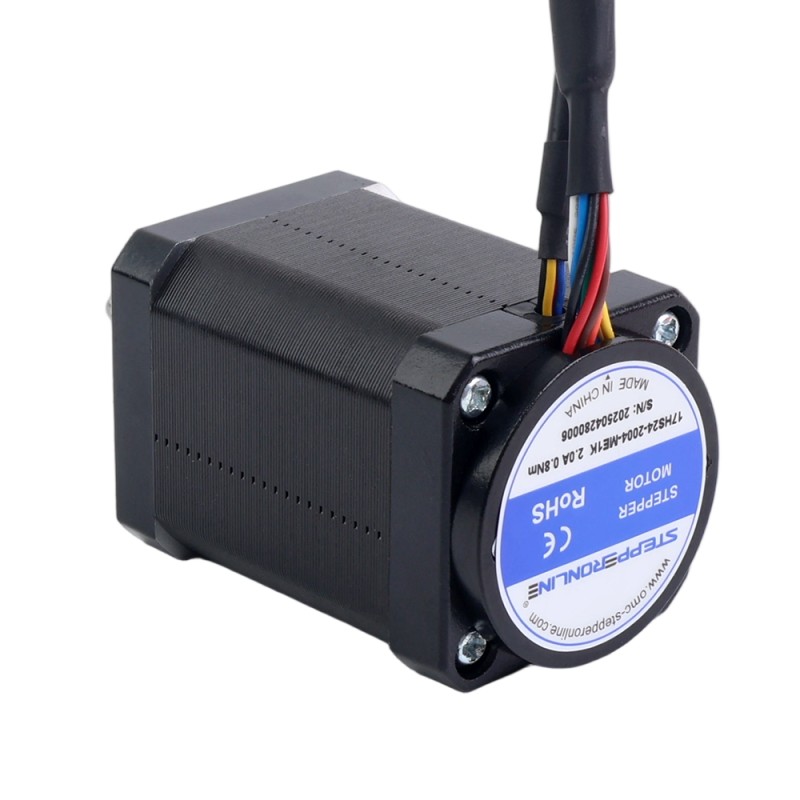

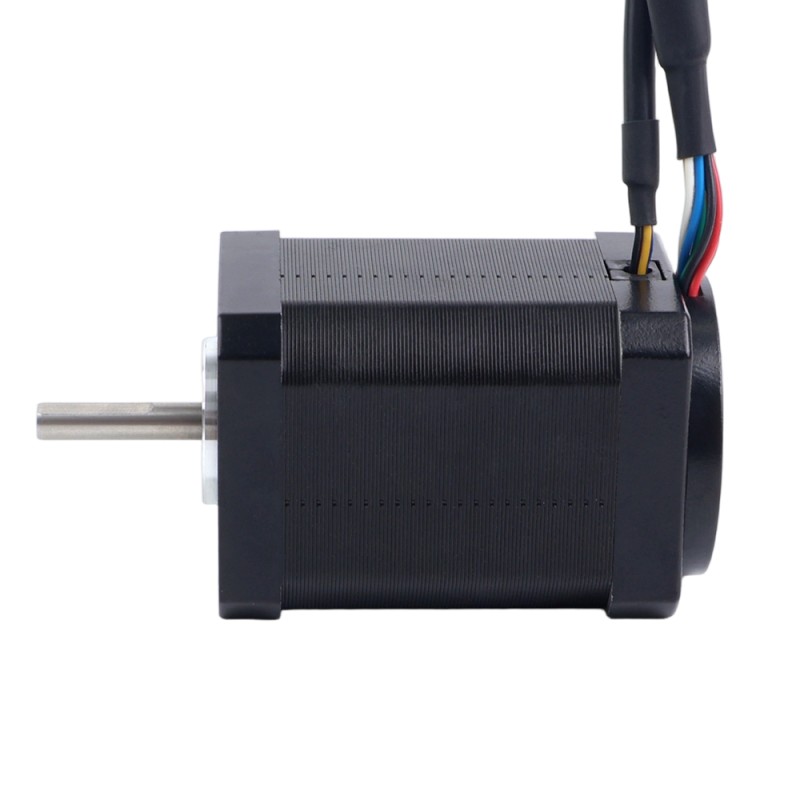

Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR)

Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR) - 17HS24-2004-ME1K | StepperOnline
17HS24-2004-ME1K
Schachtlengte(mm)24
Uitgangssignaalkanalen3
Vasthoudkoppel(Ncm)80
Nominale stroom(A)2.0
Vraag

Downloads

17HS24-2004-ME1K_Torque_Curve.pdfPDF · 181.75KB17HS24-2004-ME1K.STEPSTEP · 791.08KBLog in om te downloaden17HS24-2004-ME1K_Full_Datasheet.pdfPDF · 78.52KB
Dezelfde serie
ModelSchachtlengte(mm)UitgangssignaalkanalenVasthoudkoppel(Ncm)Nominale stroom(A)PrijsVoorraad
17HS08-1004-ME1K203161.0€15,77Op voorraad
17HS08-1004D-E1K202141.0€14,61Op voorraad
17HS15-1504-ME1K243451.5€16,54Op voorraad
17HS15-1504D-E1K242421.5€16,15Op voorraad
17HS19-2004-ME1K243562.0€17,06Op voorraad
17HS19-2004D-E1K242522.0€17,06Op voorraad
17HS24-2004-ME1K243802.0€16,42Op voorraad
17HS24-2004D-E1K242802.0€18,23Op voorraad
17HS24-2104-ME1K243652.1€19,85Op voorraad
Nema 17 Gesloten Lus Stappenmotor 80Ncm(113,29oz.in) met Magnetische Encoder 1000PPR (4000CPR)
Deze Nema 17 gesloten-lus stappenmotor levert een houdkoppel van 80Ncm(113,29oz·in) en heeft een com... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€16,42
5 + €15,73
10 + €15,12
50 + €14,54
100 + €14,00

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 17 gesloten-lus stappenmotor levert een houdkoppel van 80Ncm(113,29oz·in) en heeft een compacte behuizinglengte van 64,5mm. Hij is voorzien van een hoogresolutie magnetische encoder met 3-kanaals uitgang en 1000PPR(4000CPR), wat een nauwkeurige bewegingfeedback garandeert.
De belangrijkste voordelen van de magnetische encoder zijn zijn compacte formaat en kosteneffectiviteit, waardoor hij ideaal is voor toepassingen waar ruimtebeperkingen en een hoge prijs-prestatieverhouding cruciaal zijn.

Elektrische specificaties

  • Fabrikant artikelnummer: 17HS24-2004-ME1K
  • Aantal fasen: 2
  • Staphoek: 1,8°
  • Houdkoppel: 80Ncm(113,29oz.in)
  • Nominale stroom/fase: 2,0A
  • Faseweerstand: 1,30Ω±10%
  • Inductantie: 2,70mH±20%(1KHz)
  • Isolatieklasse: B 130°C[266°F]

Fysieke specificaties

  • Frameafmeting: 42×42mm
  • Behuizinglengte: 64,5mm
  • Asdiameter: Ø5mm
  • Aslengte: 24mm
  • D-type aslengte: 15mm
  • Kabellengte: 500mm
  • Gewicht: 0,52kg

Encoder-specificaties

  • Uitgangscircuittype: Differentieel
  • Encodertype: Magnetisch incrementaal
  • Encoderresolutie: 1000PPR(4000CPR)
  • Uitgangssignalen: 3 kanalen
  • Minimale voedingsspanning: 3,3V
  • Maximale voedingsspanning: 5,5V
  • Uitgangsstroom: 20mA
  • Hoge uitgangsspanning: 5V
  • Lage uitgangsspanning: 0,2V
  • Maximale uitgangsfrequentie: 400kHz

Motor- en encoder-aansluiting

Motor
A+
A-
B+
B-
Kabel
Rood
Zwart
Geel
Blauw

Encoder
VCC
GND
EA+
EA-
EB+
EB-
EZ+
EZ-
Kabel
Rood
Zwart
Bruin
Oranje
Blauw
Groen
Geel
Wit
Soort product
Soort product Closed loop Stappenmotor
Elektrische specificatie
Fase Weerstand(ohms) 1.3
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 113.29
Inductantie(mH) 2.7
Nominale stroom(A) 2.0
Resolutie encoder 1000PPR
Type encoder Magnetisch Incrementeel
Type uitgangscircuit Differentieel
Uitgangssignaalkanalen 3
Vasthoudkoppel(Ncm) 80
Fysieke specificatie
Framemaat(mm) Nema 17 (42 x 42)
IP-classificatie 40
Lichaamslengte(mm) 64.5
Schacht Diameter(mm) 5
Schachtlengte(mm) 24

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview

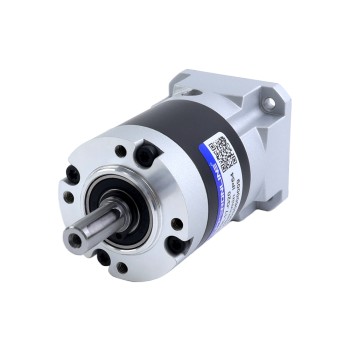

MGL-serie planetaire tandwielkast overbrengingsverhouding 20:1 speling 45arc-min voor 5mm as standaard Nema 17motor
