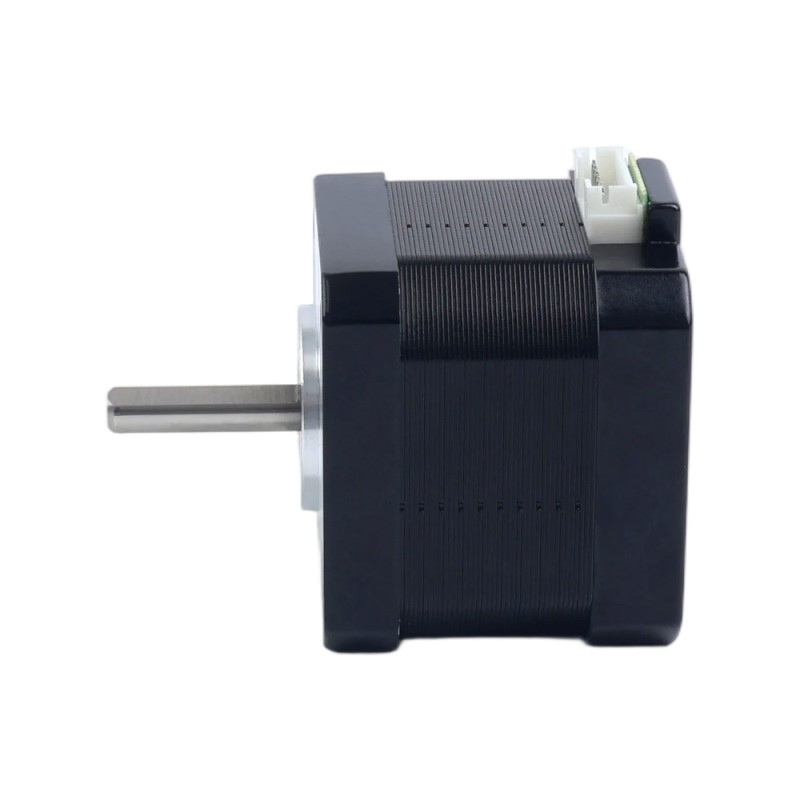

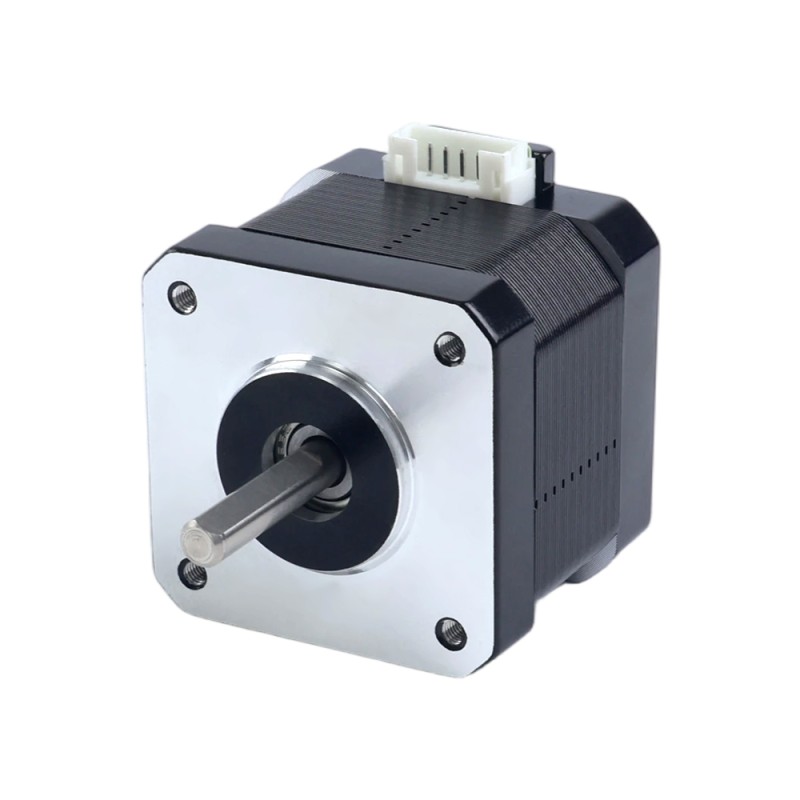

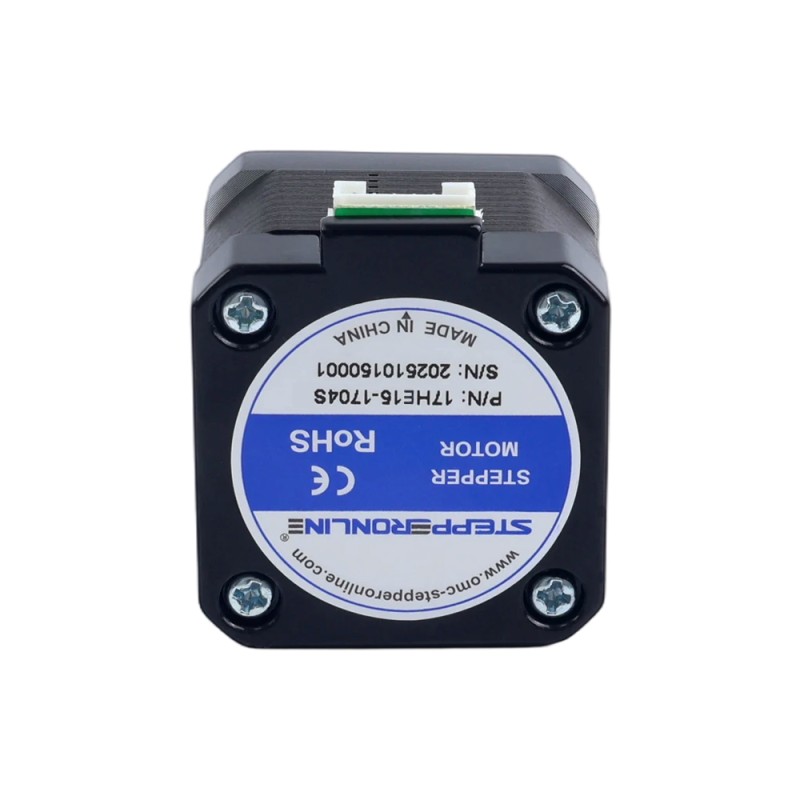

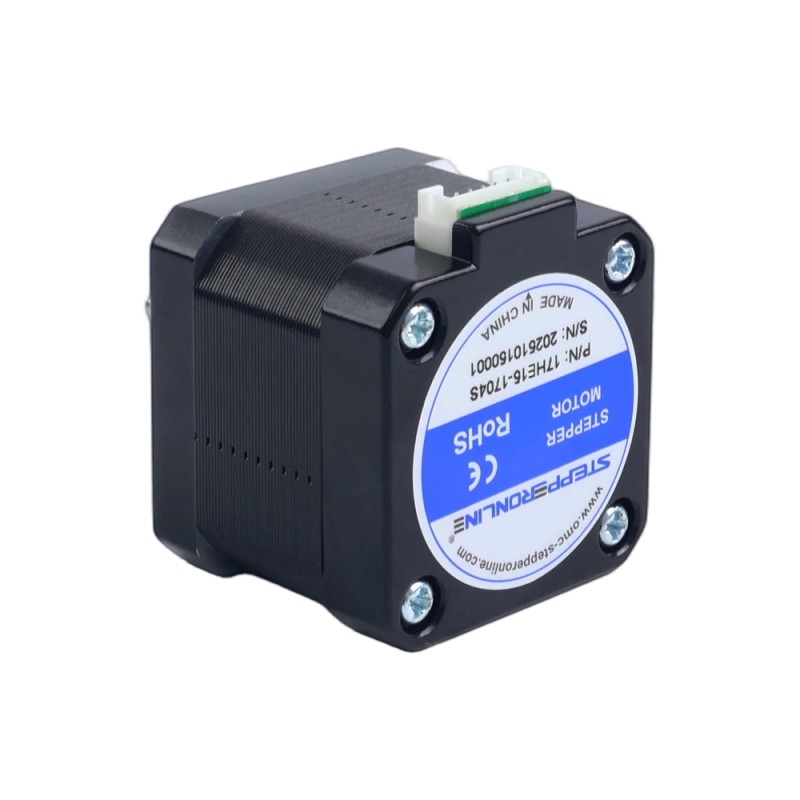

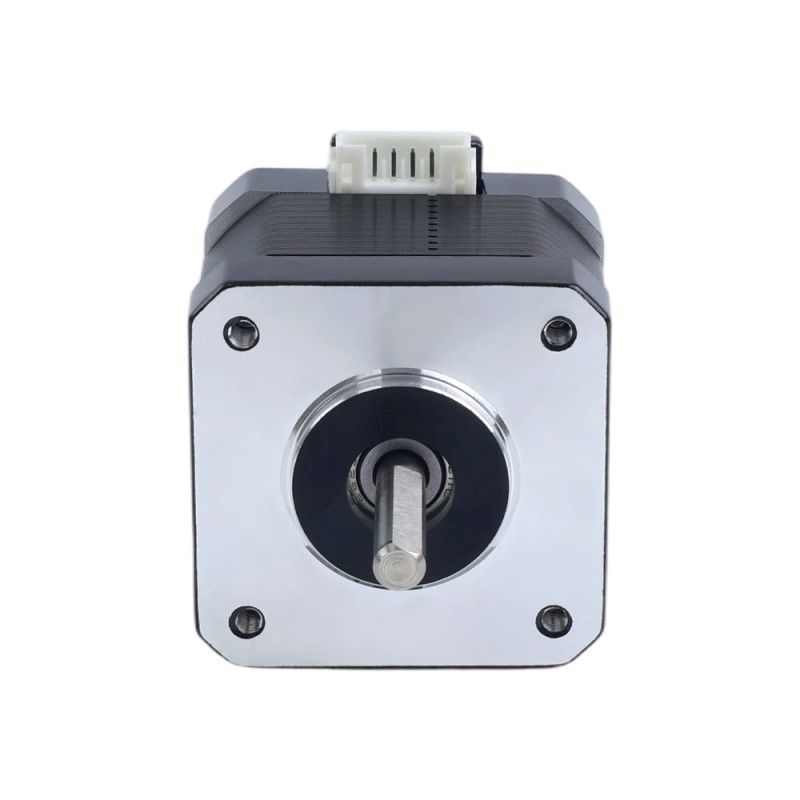

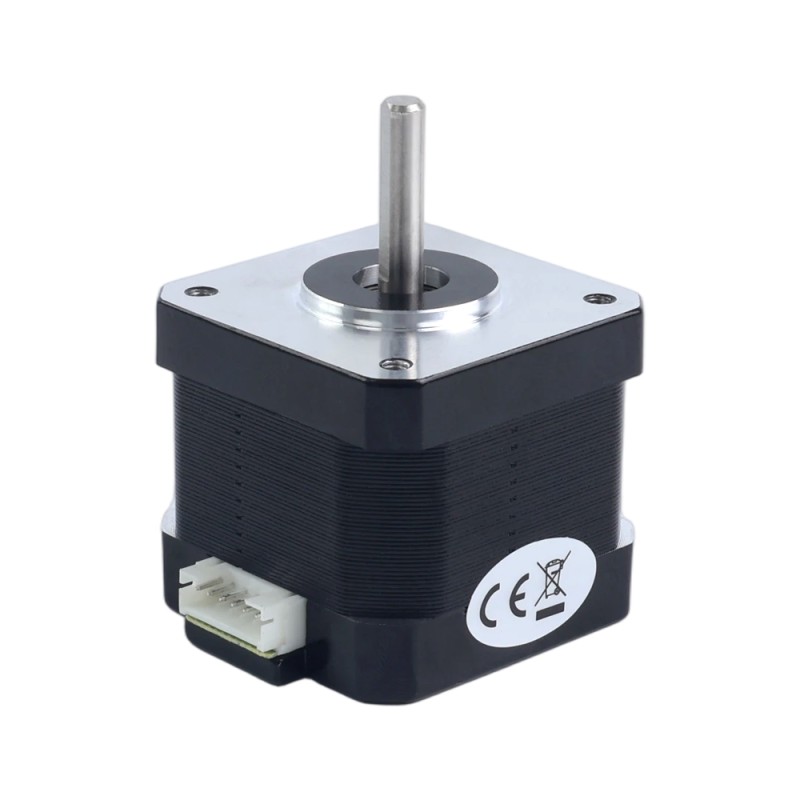

Name: Nema 17 bipolaire stappenmotor 42Ncm(59,48oz.in) 1,7A 42x42x37,5mm 4 draden met 1m kabel en connector
Brand: STEPPERONLINE
SKU: 17HE15-1704S

Nema 17 bipolaire stappenmotor 42Ncm(59,48oz.in) 1,7A 42x42x37,5mm 4 draden met 1m kabel en connector

17HE15-1704S Uit productie

Dit product is uit productie en niet meer verkrijgbaar. Neem contact met ons op voor een vervangend product.

Vraag

Downloads

17HS15-1704S_Full_Datasheet.pdfPDF · 135.23KB

Dezelfde serie

Model					Prijs	Voorraad
17HE15-1704S Uit productie	—	—	—	—		—

Nema 17 bipolaire stappenmotor 42Ncm(59,48oz.in) 1,7A 42x42x37,5mm 4 draden met 1m kabel en connector

Deze Nema 17 bipolaire stappenmotor biedt een houdkoppel van 42Ncm(59,48oz·in) en een staphoek van 1... Lees meer

0 beoordeling(en) • Geef beoordeling

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

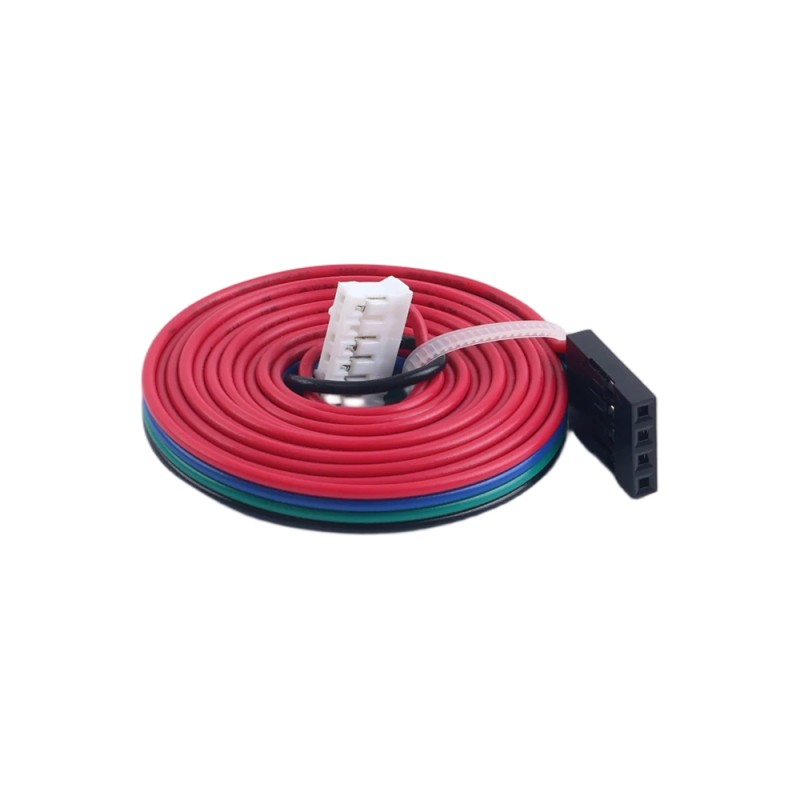

Deze Nema 17 bipolaire stappenmotor biedt een houdkoppel van 42Ncm(59,48oz·in) en een staphoek van 1,8°. Ontworpen voor stabiele en betrouwbare prestaties, heeft hij een nominaal stroomsterkte van 1,7A per fase. De motor wordt geleverd met een kabel van 1 meter en een 4-pins Harwin vrouwelijke connector met een steek van 2,54mm voor eenvoudige plug-and-play installatie. Het is een ideale krachtbron voor hoogprecisie bewegingsregeling in toepassingen zoals 3D-printers, CNC-apparatuur en robotica projecten.

Elektrische Specificaties

Fabrikant onderdeelnummer: 17HE15-1704S
Motortype: Bipolaire stappenmotor
Staphoek: 1,8°
Houdkoppel: 42Ncm(59,48oz·in)
Nominale stroom/fase: 1,70A
Faseweerstand: 2,3ohms
Inductantie: 4,0mH ±20%(1 kHz)
Isolatieklasse: B 130 °C [266 °F]

Fysieke Specificaties

Frameformaat: 42 x 42mm
Lichaamslengte: 37,5mm
Asdiameter: Φ5mm
Aslengte: 22mm
Aantal leidingen: 4
Kabellengte: 1000mm
Gewicht: 270g

Aansluiting

A+	A-	B+	B-
Rood	Blauw	Zwart	Groen

Soort product
Soort product	Hybride Stappenmotor
Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	2.3
Heeft koppel-/stuwkrachtcurve?	Nee
Houdkoppel(oz.in)	59.48
Inductantie(mH)	4.0
Nominale stroom(A)	1.7
Stap Hoek(deg.)	1.8
Vasthoudkoppel(Ncm)	42
Fysieke specificatie
Aantal kabels	4
Enkele as/Dubbele as	Enkele as
Framemaat(mm)	Nema 17 (42 x 42)
IP-classificatie	40
Kabellengte(mm)	1000
Lichaamslengte(mm)	37.5
Productserie	E
Schacht Diameter(mm)	5
Schachtlengte(mm)	22
Type uitgaande as	D
