Name: NEMA 17 externe bal schroef lineaire stappenmotor 2.5A 48mm stack schroef leiden 1mm (0.03937")
Brand: STEPPERONLINE
SKU: 17E19S2504BSM5-150RS
Price: 96.91 EUR
Availability: InStock

NEMA 17 externe bal schroef lineaire stappenmotor 2.5A 48mm stack schroef leiden 1mm (0.03937")

17E19S2504BSM5-150RS

Nominale stroom(A)2.5

Fase Weerstand(ohms)0.78

Inductantie(mH)1.5

De Reis/de Omwenteling van de lood(mm)1

Vraag

Downloads

17E19S2504BSM5-150RS_Full_Datasheet.pdfPDF · 155.77KB 17E19S2504BSM5-150RS.STEPSTEP · 362.59KBLog in om te downloaden

Dezelfde serie

Model	Nominale stroom(A)	Fase Weerstand(ohms)	Inductantie(mH)	De Reis/de Omwenteling van de lood(mm)	Prijs	Voorraad
11E18S1004BAM5-150RS	1.0	3	2	2	€96,91	Op voorraad
14E19S1504BAM5-150RS	1.5	1.6	2.3	2	€93,17	Op voorraad
17E13S1504BAM5-150RS	1.5	1.8	2.2	2	€93,17	Op voorraad
17E19S2504BAM5-150RS	2.5	0.78	1.5	2	€93,17	Op voorraad
17E19S2504BMB5-150RS	2.5	0.78	1.5	8	€158,39	Op voorraad
17E19S2504BSM5-150RS	2.5	0.78	1.5	1	€96,91	Op voorraad
23E22S3004BVL5-200RS	3.0	1.1	4.5	5	€74,54	Op voorraad
23E30S4004B1L5-200RS	4.0	0.9	4.5	10	€78,27	Op voorraad
23E30S4004BAL5-200RS	4.0	0.9	4.5	2	€93,17	Op voorraad
23E30S4004BVL5-200RS	4.0	0.9	4.3	5	€78,27	Op voorraad
34E30S5504B1Q5-200RS	5.5	0.5	4.5	10	€119,20	Op bestelling
34E45S6004B1Q5-200RS	6.0	0.75	8.5	10	€126,72	Op voorraad
8E15S0504BAM5-150RS	0.5	12.5	4.5	2	€96,91	Op voorraad

NEMA 17 externe bal schroef lineaire stappenmotor 2.5A 48mm stack schroef leiden 1mm (0.03937")

Het is geïntegreerd met een 6mm (0,2362") diameter 150mm (5,9055") lengte bal schroef lengte en een ... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€96,91

5 + €93,99

10 + €91,24

50 + €88,65

100 + €86,21

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

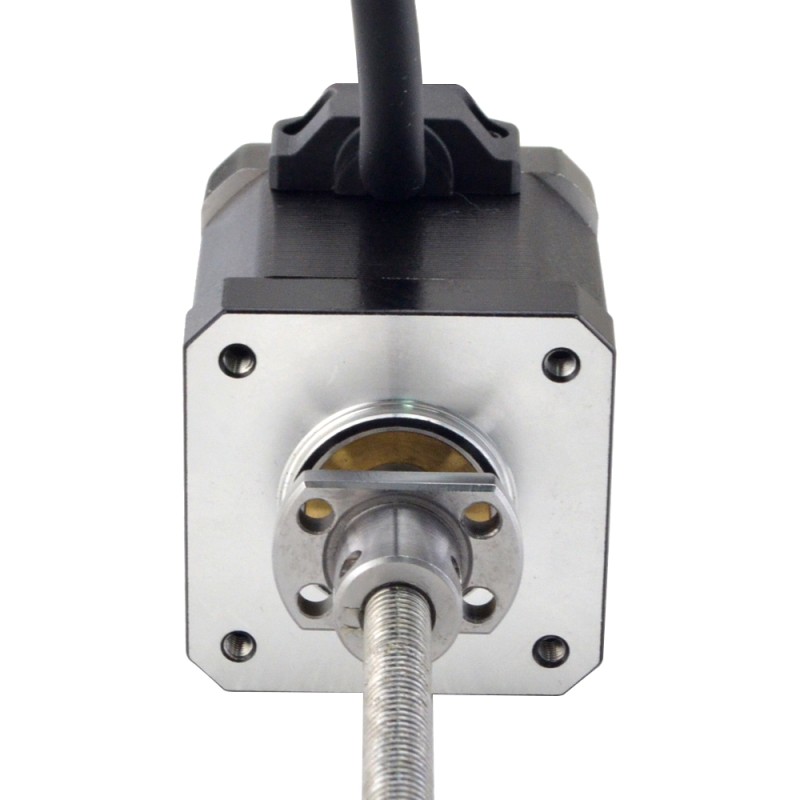

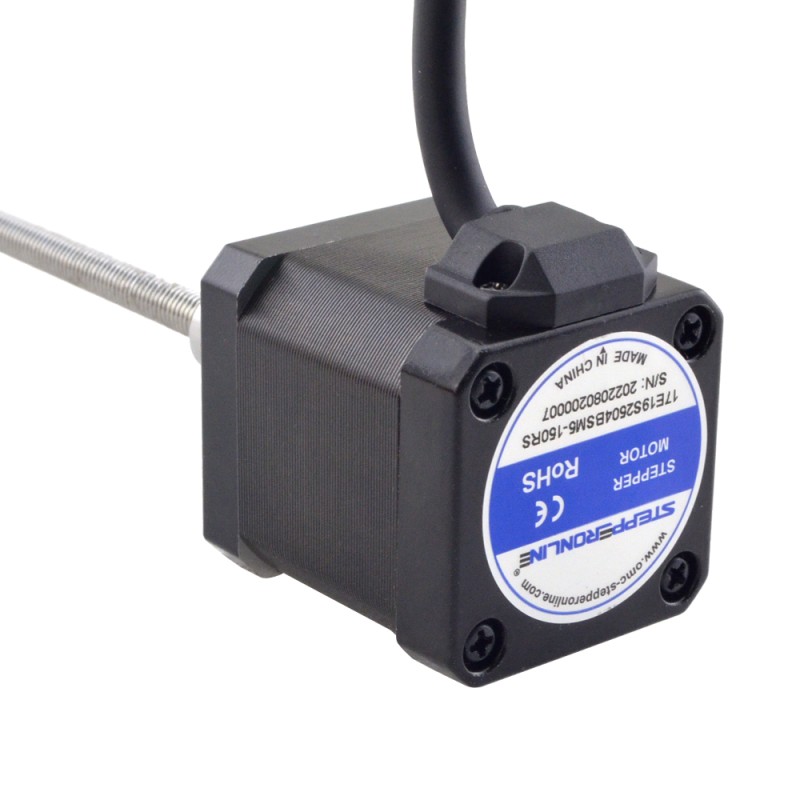

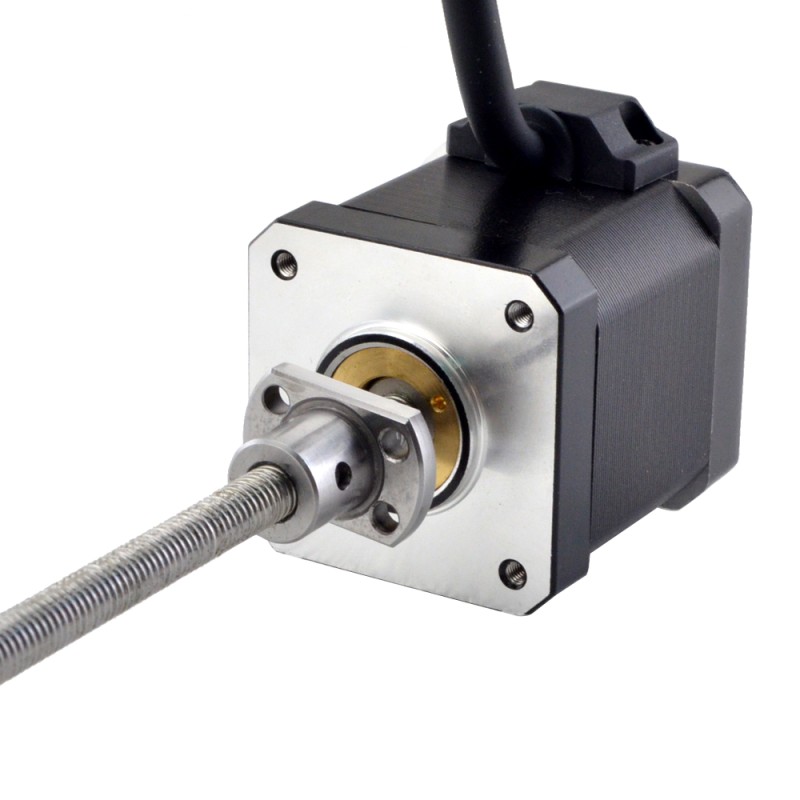

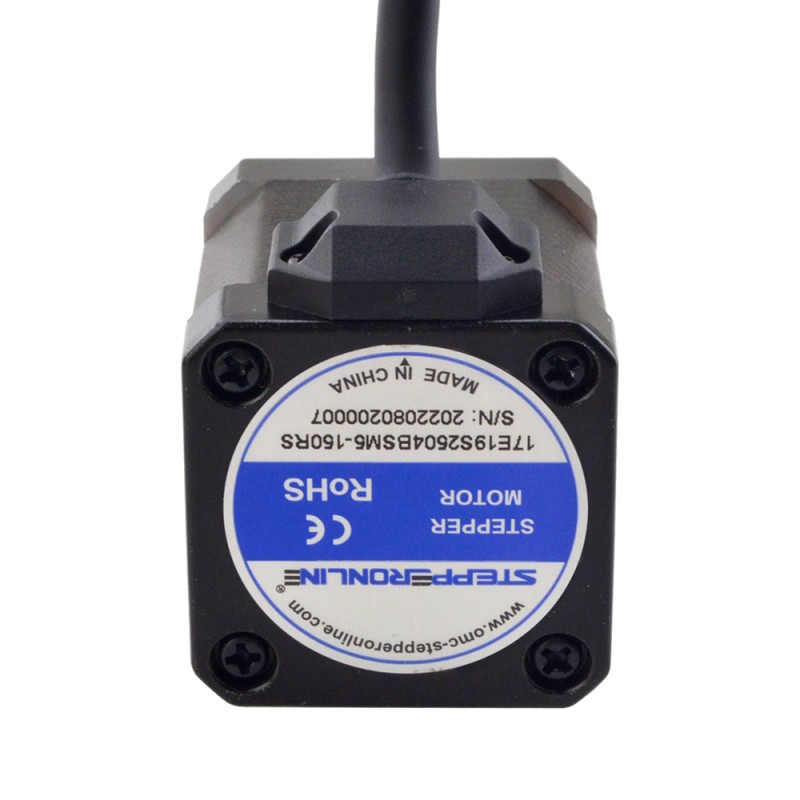

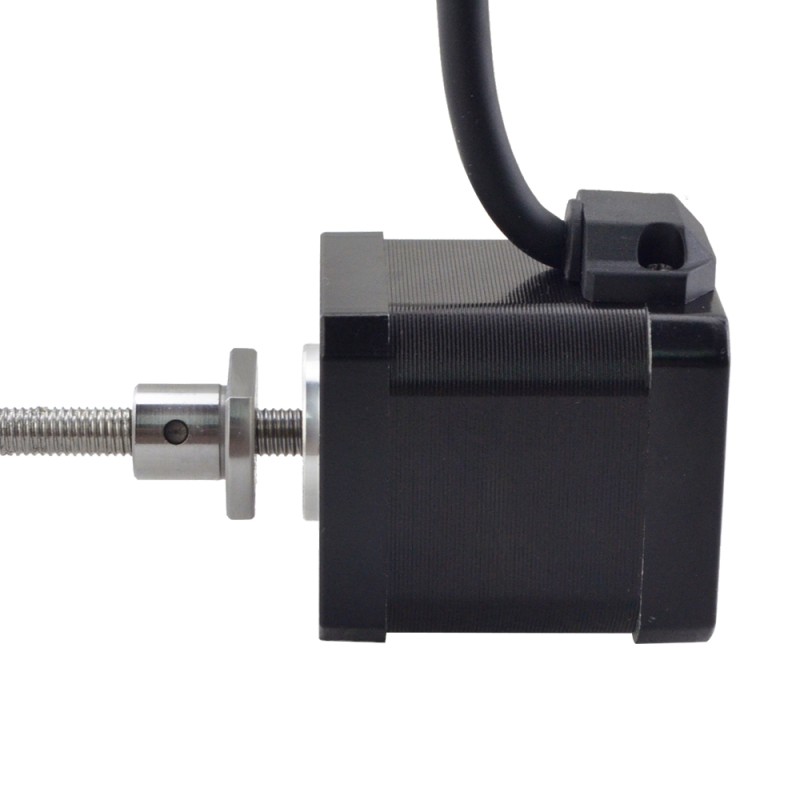

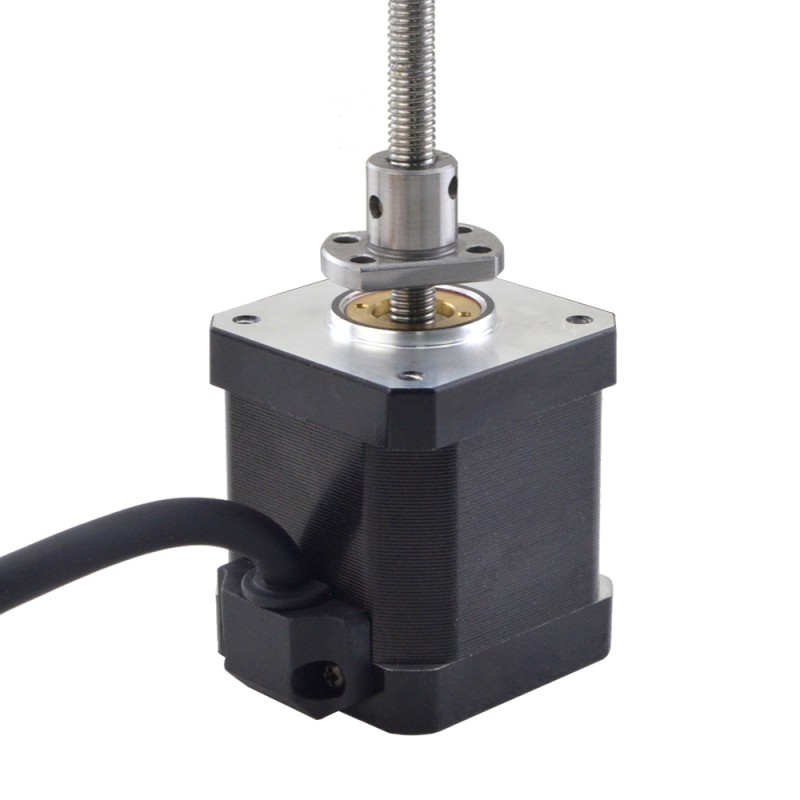

Het is geïntegreerd met een 6mm (0,2362") diameter 150mm (5,9055") lengte bal schroef lengte en een stalen schroefmoer, de lineaire verplaatsing is 1mm (0,03937") per omwenteling Dit model is een Nema 17 bal schroef lineaire stappenmotor met een 48mm lichaam lengte, 1,8 graden stap hoek en 2,5A nominale stroom.

Elektrische specificatie

Onderdeelnummer fabrikant: 17E19S2504BSM5-150RS
Motortype: Extern (Kogelomloopspindel)
Staphoek: 1.8°
Houdkoppel: 0.5Nm (70.81oz.in)
Nominale stroom/fase: 2.5A
Faseweerstand: 0,78ohms
Inductantie: 1.5mH±20% (1KHz)
Nauwkeurigheidsgraad: C7

Fysieke specificatie

Framemaat: 42 x 42mm
Lichaamslengte: 48mm

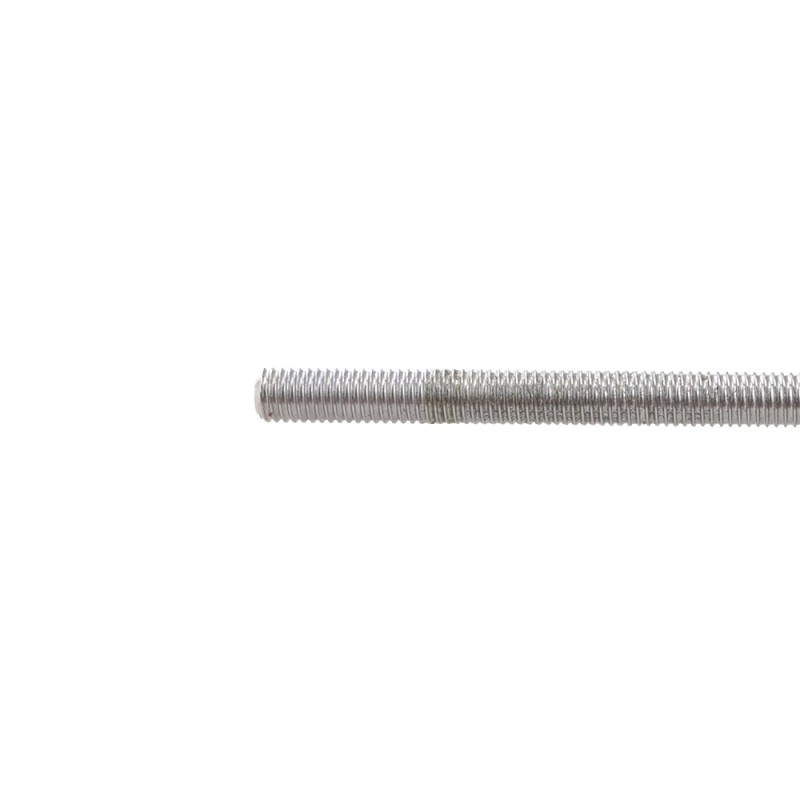

Loodschroef Lengte: 150mm (5.9055")
De Diameter van de loodschroef: Φ6mm (0.2362")
Lood/stap: 0.005mm (0.0001969")
De Reis/de Omwenteling van het lood: 1mm (0.03937")
Aantal afleidingen: 4
Kabellengte: 500mm

Aansluiting

A+	A-	B+	B-
Rood	Rood/Wit	Groen	Groen/Wit

Elektrische specificatie
Bipolair/Unipolair	Bipolair
Fase Weerstand(ohms)	0.78
Heeft koppel-/stuwkrachtcurve?	Nee
Inductantie(mH)	1.5
Nominale stroom(A)	2.5
Stap Hoek(deg.)	1.8
Fysieke specificatie
Aantal kabels	4
De Diameter van de loodschroef(mm)	6
De Lengte van de loodschroef(mm)	150
De Reis van de lood/stap(mm)	0.005
De Reis/de Omwenteling van de lood(mm)	1
Framemaat(mm)	Nema 17 (42 x 42)
IP-classificatie	40
Lichaamslengte(mm)	48
Loodlengte(mm)	500
Type lineaire motor	Externe (kogelomloopspindel)
