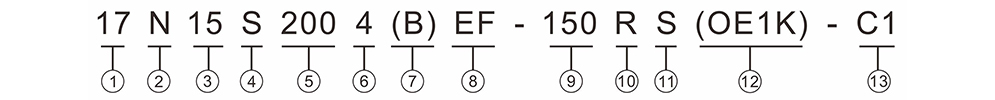

Onderdeelnummering van lineaire motoren
Elke lineaire motor heeft een uniek catalogusnummer om de identificatie van onderdelen te vergemakkelijken, zodat u ze kunt identificeren en opnieuw kunt ordenen.
De volgende tabel is bedoeld als snelle referentie voor het identificeren van het motortype, de afmetingen en de lengte van de spindel, enz.
| ①Motorgrootte | Code[NEMA] | 6 | 8 | 11 | 14 | 17 | 23 | 24 | 34 |
|---|---|---|---|---|---|---|---|---|---|
| Size[mm] | 14x14 | 20x20 | 28x28 | 35x35 | 42x42 | 57x57 | 60x60 | 86x86 | |
| ② Lineair actuatortype |
E = Externe lineaire actuator N = Niet-gevangen lineaire actuator C = Lineaire actuator voor elektrische cilinder (gevangen). |
||||||||
| ③ Motorlengte | XX = X.Xinch, eg. 15=1.5inch | ||||||||
| ④ Stap Hoek |
S = 1.8° M = 0.9° |
||||||||
| ⑤ Nominale stroom/fase | XXX = X.XX [A]/Phase, eg. 200=2.0A | ||||||||
| ⑥ Aantal stroomdraden |
4 = 4 Flying Leads 6 = 6 Flying Leads 8 = 8 Flying Leads |
||||||||
| ⑦ Kogelschroef | B is kogelomloopspindel, geen enkele is trapeziumvormige schroef | ||||||||
| ⑧ Code loodschroef/kogelschroef | Zie hieronder de selectietabel voor de spindelcodes afzonderlijk | ||||||||
| ⑨ Lengte van de loodschroef | XXX = XXX mm lengte van de draadspindel |
||||||||
| ⑩ Draadrichting | R = Right
L= Left |
||||||||
| ⑪ Nut Style |
S = Standaard flensmoer [externe lineaire actuator] A = Anti-spelingmoer [extern lineair / niet-gevangen lineair] B = Messing Moer D = Messing anti-spelingsmoer |
||||||||
| ⑫ Encoderoptie | OE = Optische encoder, 1K=1000PPR(4000CPR) ME = Magnetische encoder, 1K=1000PPR(4000CPR) P = Handmatige knop B = Rem X = Achteras R = Encoder gereed |
||||||||
| ⑬ Aangepaste motor | CX=Aangepaste code, [X stands for number, numbered from 1, according to sequence] Bestel hier | ||||||||

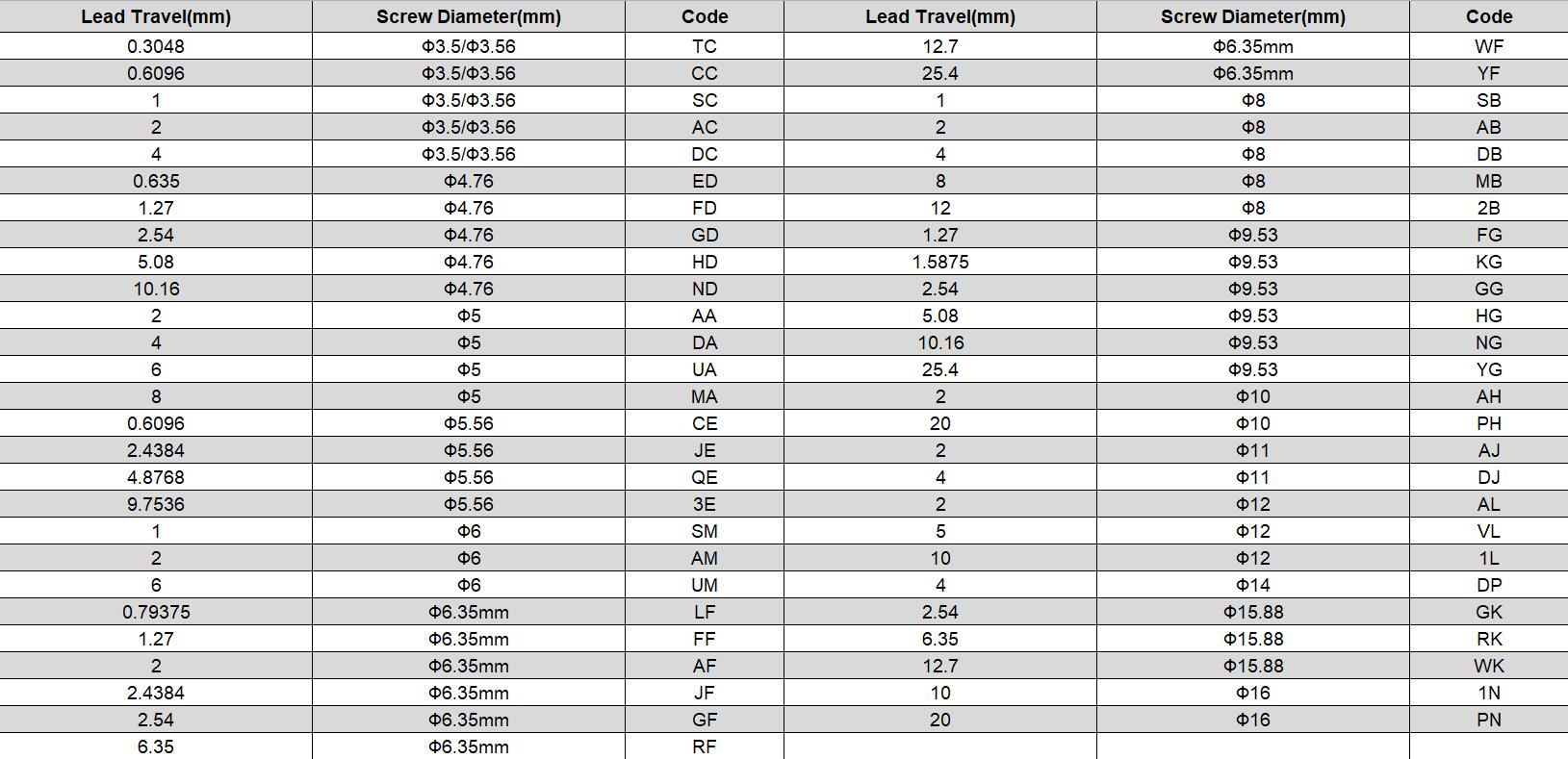

Loodschroefcode
