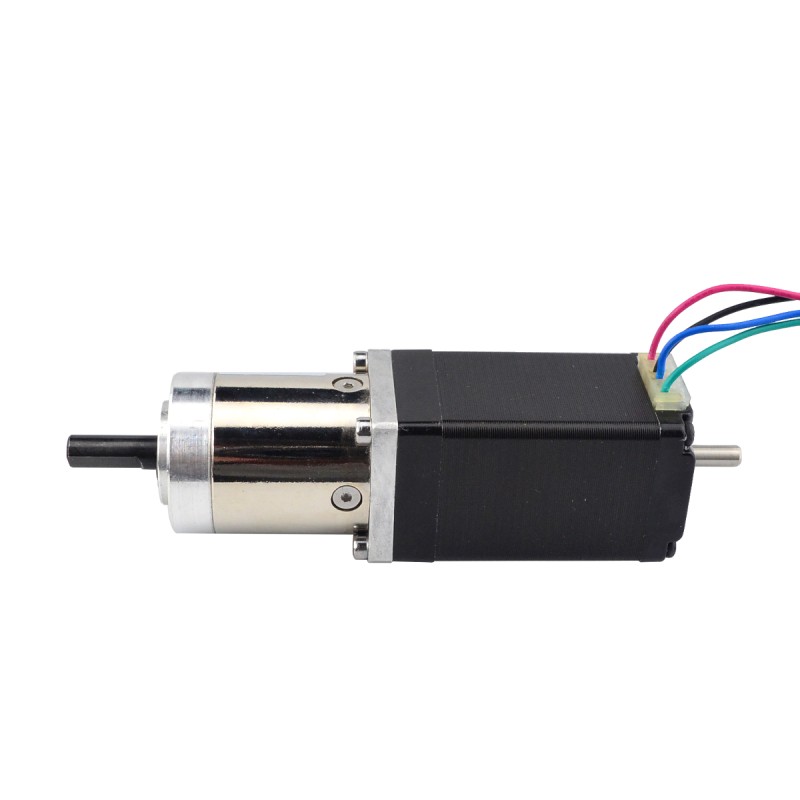

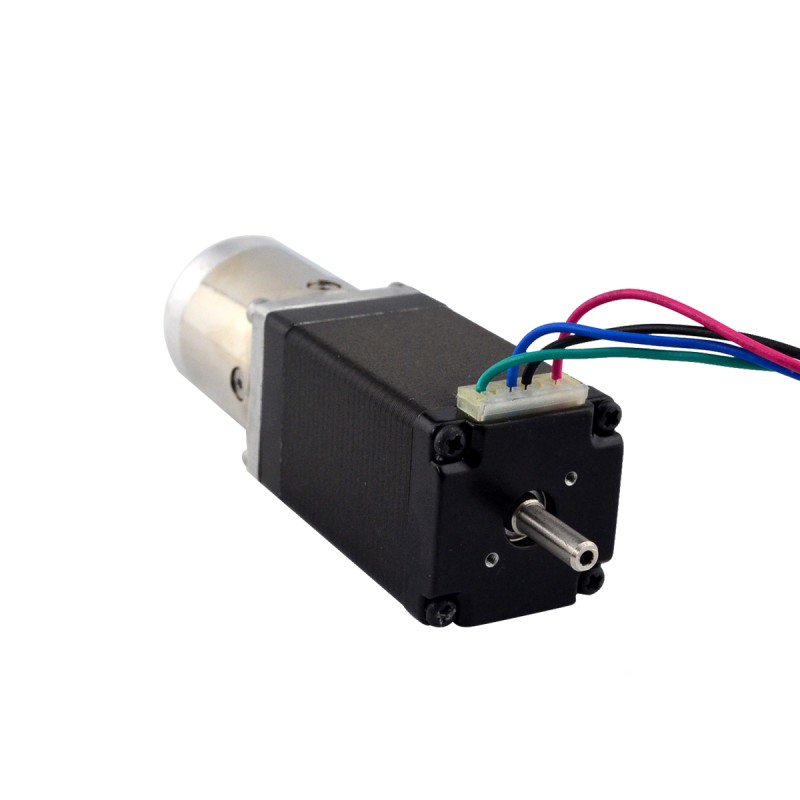

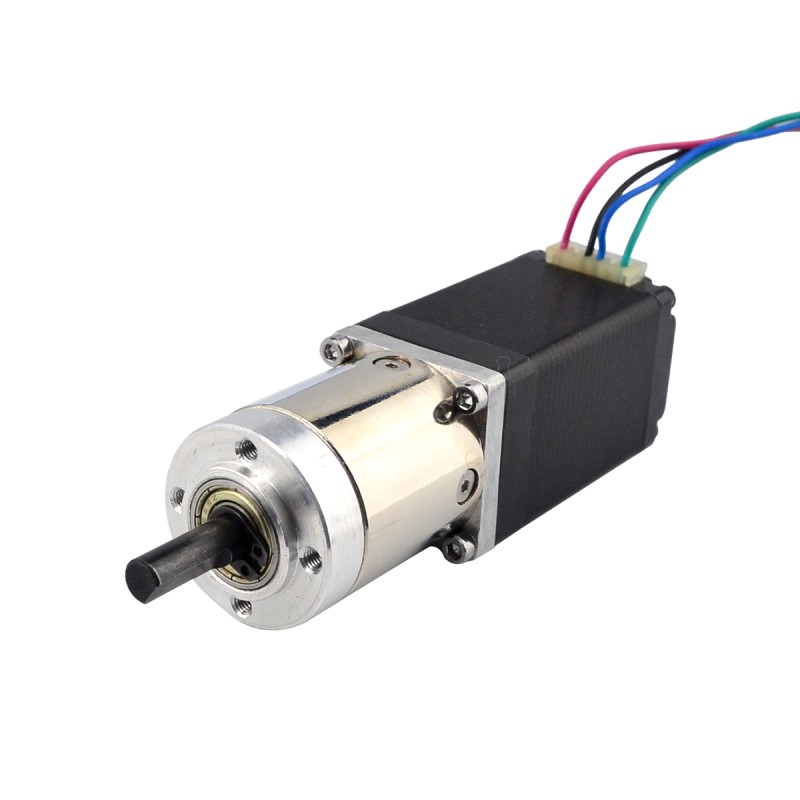

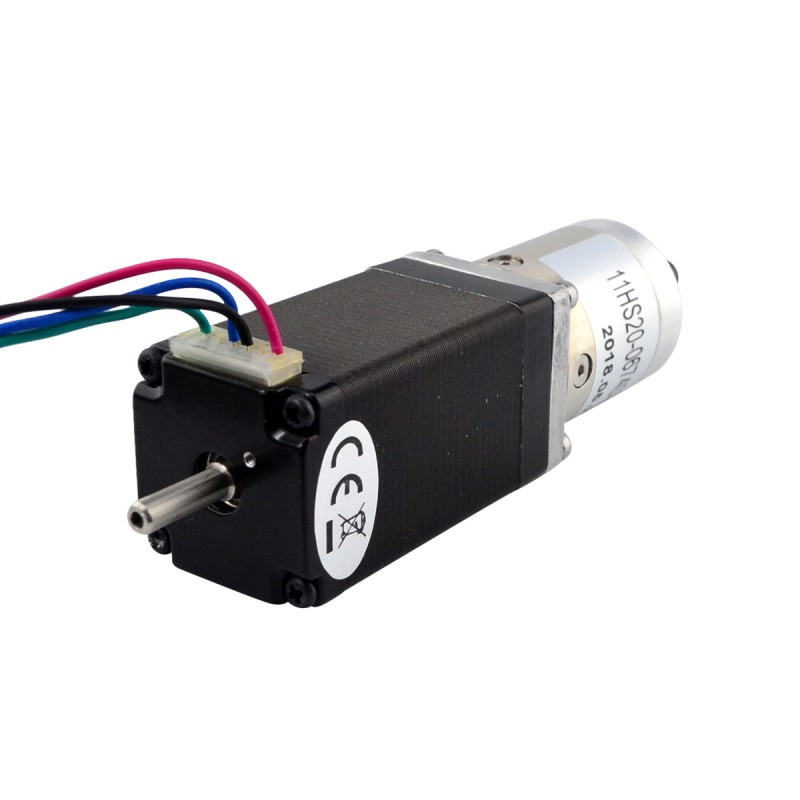

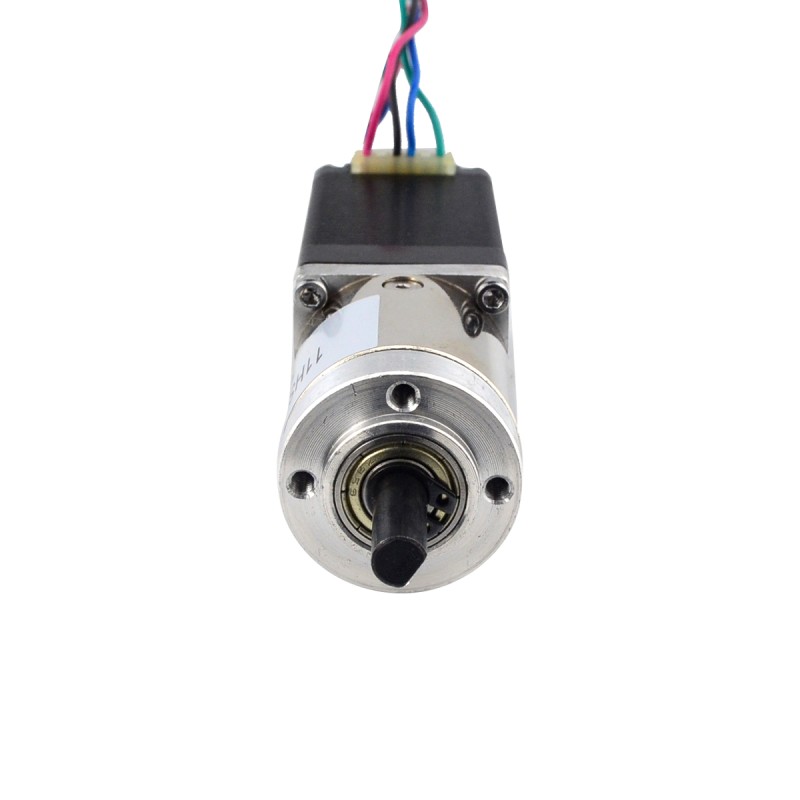

Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Tandwielkast

Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Versnellingsbak
11HS20-0674D-PG14
Loodlengte(mm)500
Enkele as/Dubbele asDubbele as
Bipolair/UnipolairBipolair
Fase Weerstand(ohms)12
Vraag

Downloads

11HS20-0674D-PG14_Full_Datasheet.pdfPDF · 146.16KB11HS20-0674D-PG14.STEPSTEP · 1.75MBLog in om te downloaden11HS20-0674D_Torque_curve.pdfPDF · 214.06KB
Dezelfde serie
ModelLoodlengte(mm)Enkele as/Dubbele asBipolair/UnipolairFase Weerstand(ohms)PrijsVoorraad
11HS12-0674D-PG14300Dubbele asBipolair5.6€31,38Op voorraad
11HS12-0674D-PG27300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D-PG5300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG100300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG27300Dubbele asBipolair5.6€32,31Op voorraad
11HS12-0674D1-PG5300Dubbele asBipolair5.6€31,38Op voorraad
11HS12-0674D2-PG100500Dubbele asBipolair5.6€32,31Op bestelling
11HS12-0674D2-PG5500Dubbele asBipolair5.6€31,38Op bestelling
11HS12-0674S-PG5300Enkele asBipolair5.6€30,35Op voorraad
11HS18-0674S-PG5500Enkele asBipolair6.8€32,00Op voorraad
11HS20-0674D-PG14500Dubbele asBipolair12€32,31Op voorraad
11HS20-0674D-PG5500Dubbele asBipolair12€32,31Op bestelling
11HS20-0674D-PG51500Dubbele asBipolair12€33,25Op voorraad
11HS20-0674S-PG100500Enkele asBipolair12€33,25Op voorraad
11HS20-0674S-PG14500Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG19500Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG27500Enkele asBipolair12€33,25Op voorraad
11HS20-0674S-PG5300Enkele asBipolair12€32,31Op voorraad
11HS20-0674S-PG51500Enkele asBipolair12€33,25Op bestelling
11HS20-0714S-PG14-SALE500Enkele asBipolair9€22,44Op voorraad
11HS20-0714S-PG51500Enkele asBipolair9€33,25Op voorraad
11HS22-0904S-PG19-SALE500Enkele asBipolair7€26,78Op voorraad
Nema 11 Stepper L=51mm met Achteras & Schroefgat & Overbrengingsverhouding 14:1 Tandwielkast
Deze Nema 11 stappenmotor met een behuizing van 51mm en een nominale stroom van 0,67A heeft een plan... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€32,31
5 + €30,71
10 + €29,27
50 + €27,96
100 + €26,75

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Deze Nema 11 stappenmotor met een behuizing van 51mm en een nominale stroom van 0,67A heeft een planetaire tandwielkast met een overbrengingsverhouding van 13,73:1 geïntegreerd. Een achteras met een diameter van Φ4mm en schroefgaten op de achterdop zijn beschikbaar. Het is een goede oplossing voor toepassingen met beperkte ruimte, maar behoefte aan een lage snelheid en / of een hoog koppel.


Elektrische specificatie

  • Onderdeelnummer fabrikant: 11HS20-0674D-PG14
  • Motortype: Bipolaire Stepper
  • Houdkoppel: 14Ncm (19.88oz.in)
  • Nominale stroom/fase: 0.67A
  • Fase Weerstand: 12ohms
  • Inductantie: 6.5mH±20% (1KHz)
  • Isolatieklasse: B 130°C[266°F]

Tandwielkastspecificaties

  • Type Tandwielkast: Planetair
  • Versnellingsverhouding: 13.73:1
  • Efficiency: 80%
  • Speling bij nullast: <=3deg
  • Max.Permissible-Torsie: 3N.m (425oz.in)
  • Moment Toelaatbare Koppel: 5N.m (708oz.in)
  • As Maximale Axiale Belasting: 5N
  • As Maximum Radiale Belasting: 25N

Fysieke specificatie

  • Framemaat: 28 x 28mm
  • Motor Lengte: 51mm
  • Tandwielkast Lengte:  36.8mm
  • Diameter voorste as: Φ 6mm
  • Lengte voorste as: 18mm
  • Voorste D-cut Lengte: 12mm

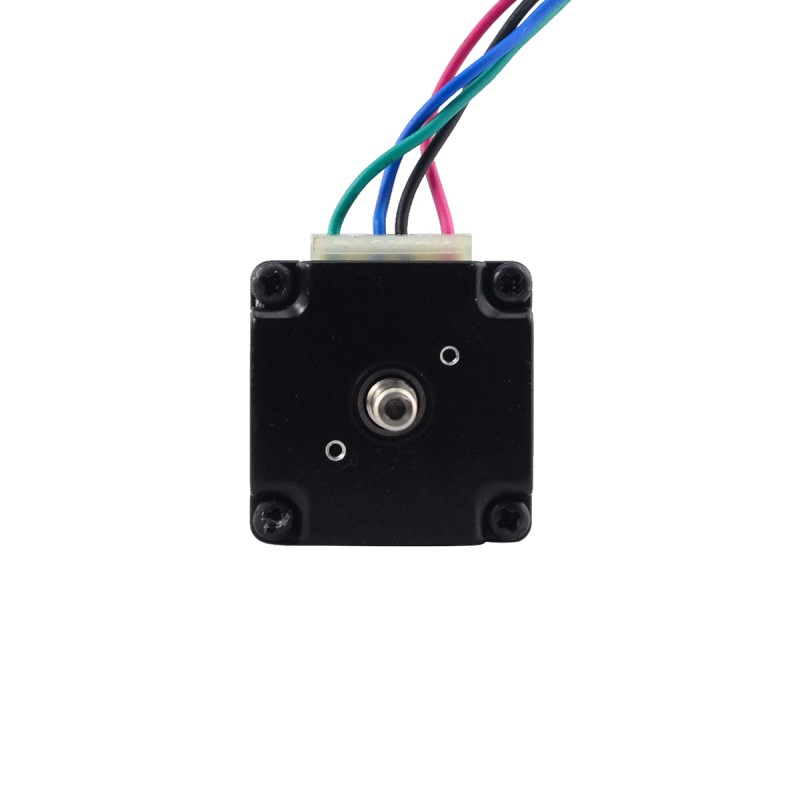

  • Achteras Diameter: Φ4mm
  • Achteraslengte: 12mm
  • Aantal draden: 4
  • Loodlengte: 500mm
  • Gewicht: 400g

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw
Soort product
Soort product Stappenmotor met Tandwielkast
Elektrische specificatie
Bipolair/Unipolair Bipolair
Fase Weerstand(ohms) 12
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel zonder versnellingsbak(N.m) 0.14
Inductantie(mH) 6.5
Stroom (A) 0.67
Fysieke specificatie
Aantal kabels 4
Enkele as/Dubbele as Dubbele as
Framemaat(mm) Nema 11 (28 x 28)
Gewicht(g) 400
IP-classificatie 40
Lichaamslengte(mm) 86
Loodlengte(mm) 500
Overbrengingsverhouding(xx:1) 13.73
Schacht Diameter(mm) 6
Schachtlengte(mm) 18
Speling <=3 deg
Type uitgaande as D
Type versnellingsbak Economische Planetaire

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Digitale Stappenmotor Bestuurder 0.3-2.2A 10-30VDC voor Nema 8, 11, 14, 16, 17 Stappenmotor
🔥 Bestseller
Digitale Stappenmotor Bestuurder 0.3-2.2A 10-30VDC voor Nema 8, 11, 14, 16, 17 Stappenmotor
Dit is een digitale stepperaandrijving geïmplementeerd met geavanceerde stepperbesturingstechnologie. Het is eenvoudig te gebruiken en kan worden gebr..
vanaf
€12,51
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

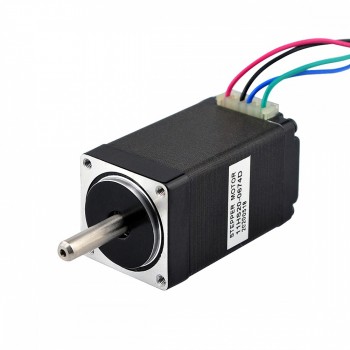

Dubbele as Nema 11 Bipolair 1,8deg 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 Draden
Dubbele as Nema 11 Bipolair 1,8deg 12Ncm(16,99oz.in) 0,67A 28x28x51mm 4 Draden
Dit model is dual shaft Nema 11 bipolaire stappenmotor, het met staphoek 1.8deg en grootte 28x28x51mm. Hij heeft 4 draden, elke fase trekt 0,67A, met ..
vanaf
€10,61
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

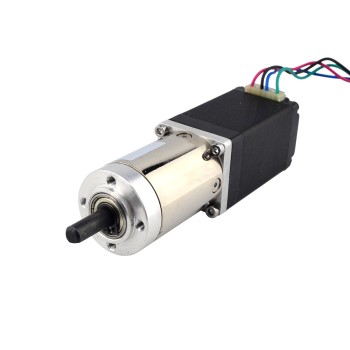

Nema 11 Stepper L=51mm met Achteras & Schroefgat & Versnelling 51:1 Tandwielkast
