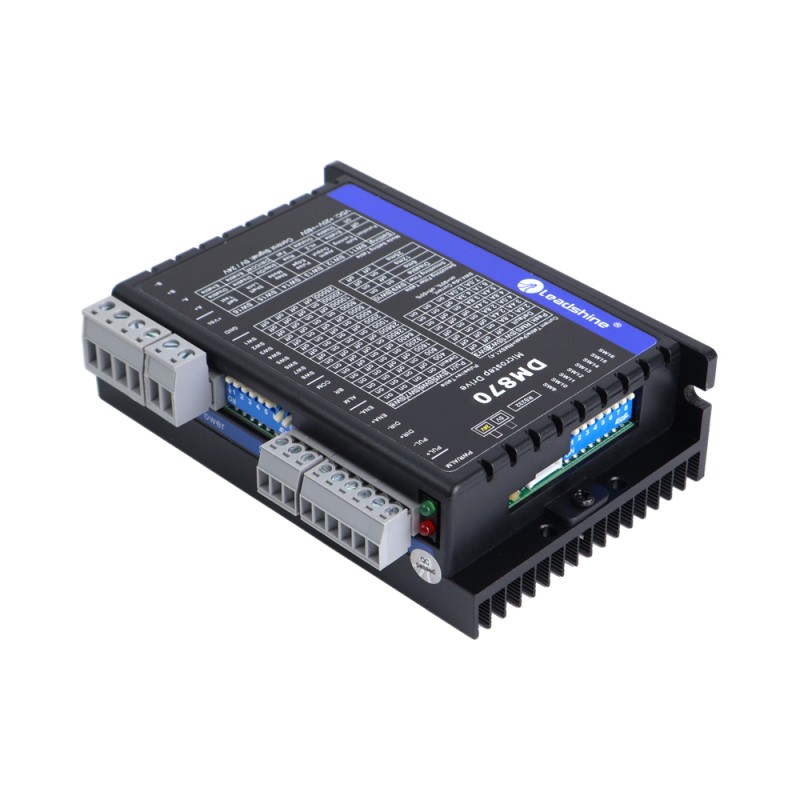

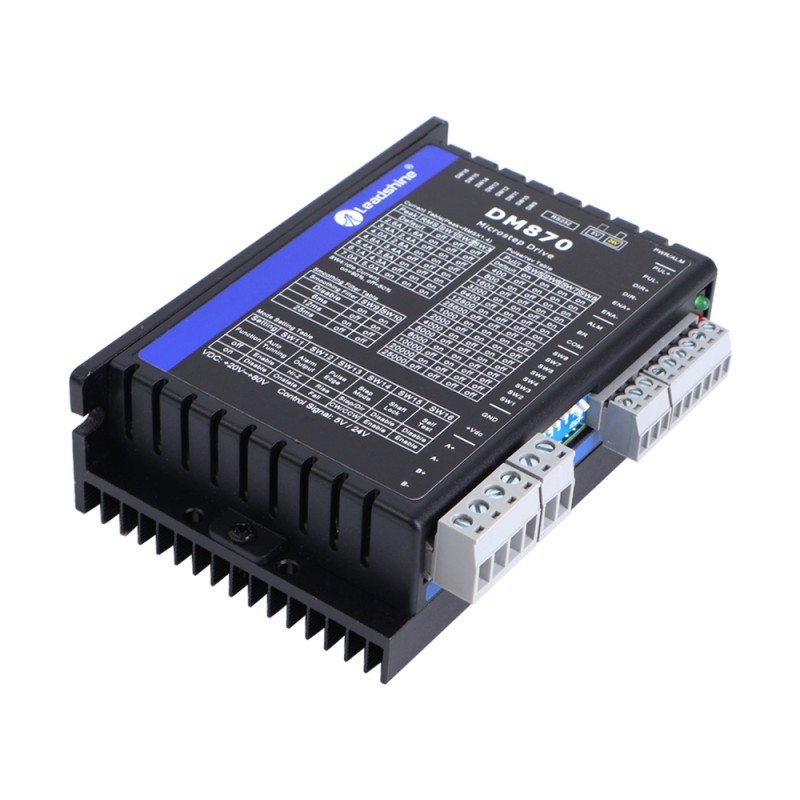

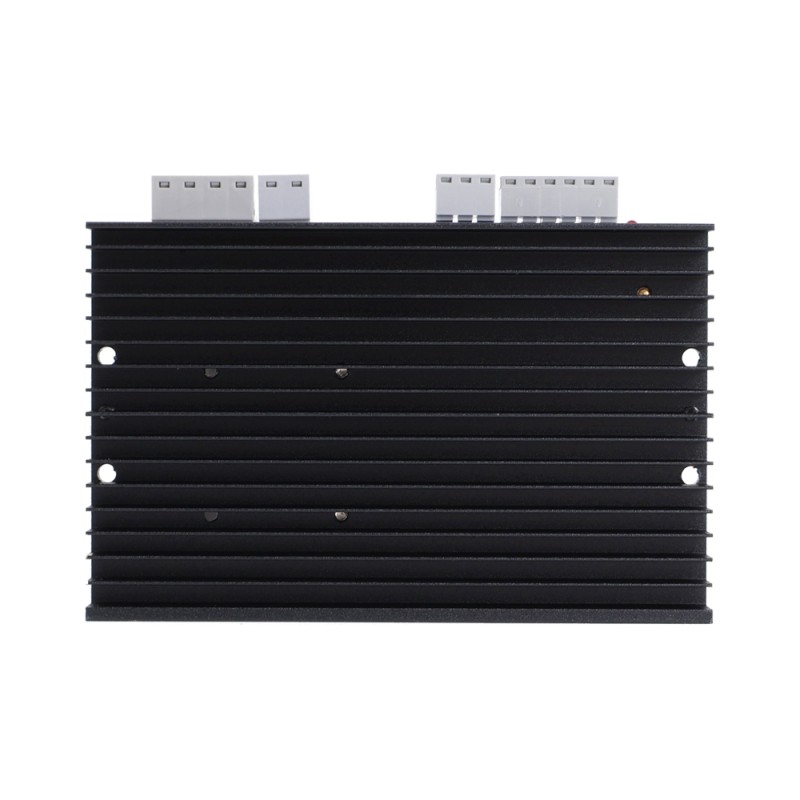

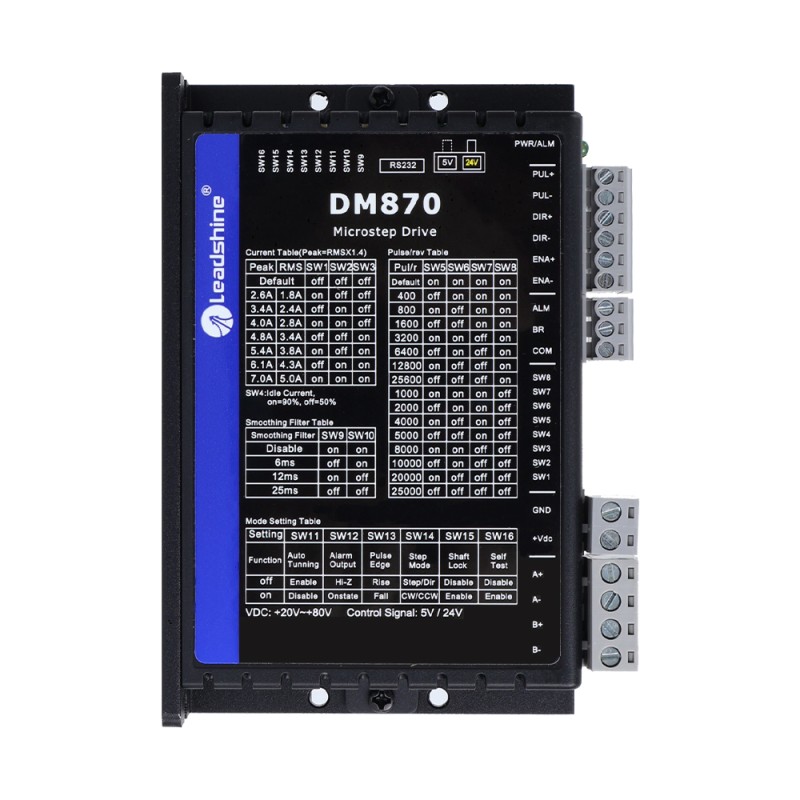

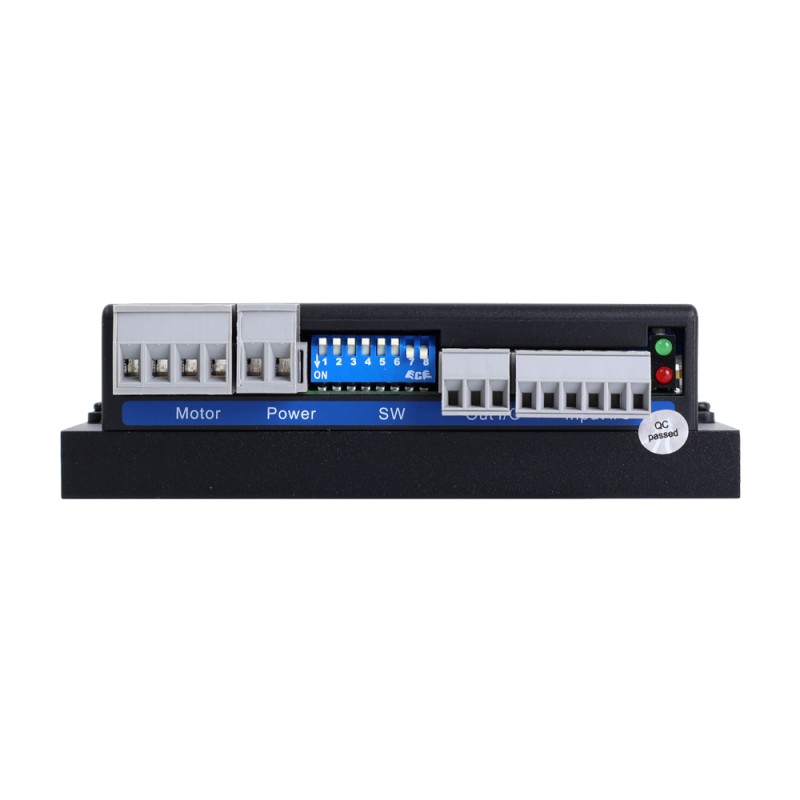

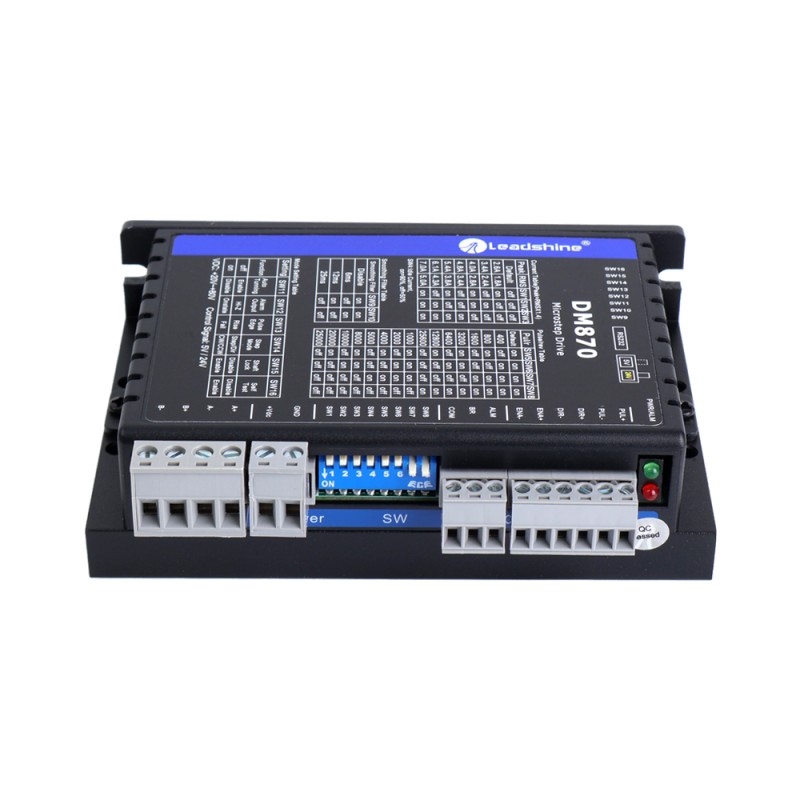

Leadshine Digitale Stappenmotor Bestuurder 0.5-7.0A 20-80VDC voor Nema 23, 24, 34 Stappenmotor

De DM870 stepper drive is ontworpen om 2-fase (1,8°) of 4-fase (0,9°) NEMA23, 24 en 34 hybride stappenmotoren aan te drijven. De DM870 kan worden gebruikt in vele industrieën (CNC-machines, elektronica, medisch, automatisering, verpakking, enz.) voor toepassingen zoals CNC-frezen, frezen, plasma, lasersnijders, assemblagelijnen, verkoopautomaten, enz. De uitstekende prestaties, het eenvoudige ontwerp en de gemakkelijke instelfuncties maken de DM870 ideaal voor vele toepassingen met stap- en richtingsbesturing.

Belangrijkste kenmerken

• Fout- en remuitgang
• CE-gecertificeerd en compatibel met RoHS
• 200KHz maximale pulsingangsfrequentie
• Handige zelftest voor eenvoudige diagnose
• Overspanning en overstroombeveiliging
• Soft-start zonder "sprong" bij inschakelen
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• Onbelaste stroom reductie tot 50% of 90% selectie via SW4
• Stap- en richtingsregeling (PUL/DIR) of CW/CCW (dubbele puls)
• Autotuning voor een breed bereik NEMA 23, 24, 34 stappenmotoren
• Configureerbare afvlakking van besturingscommando's om motortrillingen te verminderen
• Anti-resonantie voor een optimaal koppel, extra soepele beweging, weinig motorverwarming en lawaai
• 8 uitgangsstroominstellingen van 1,4 -7,0A via DIP-schakelaars of 0,5 - 7,0A via software (verhogen met 0,1)
• 16 microstapresoluties van 200 - 25.600 via DIP-schakelaars of 200-51.200 via software (verhogen met 200)

Elektrische specificaties

• Uitgangsstroom: 0,5~7,0A(5,0RMS)
• Ingangsspanning: +20 ~ 80VDC (typisch 24 - 72VDC)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• Puls Invoer Frequentie: 0 ~ 200kHz
• Minimale pulsbreedte: 2.5μS
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 0℃ - 50℃
• Trillingen: 10 - 55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.250g (8.8oz)
