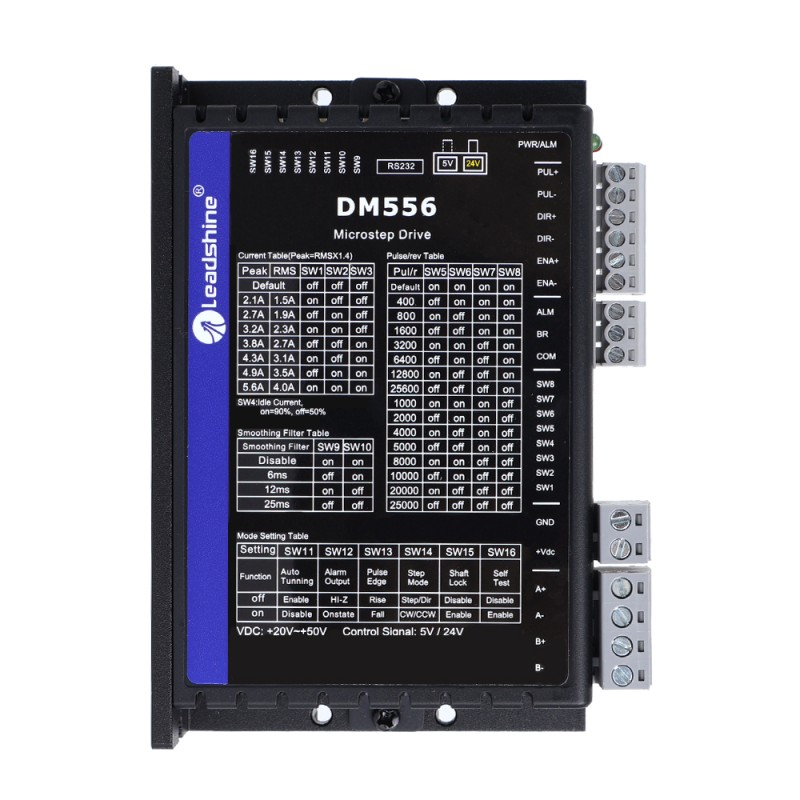

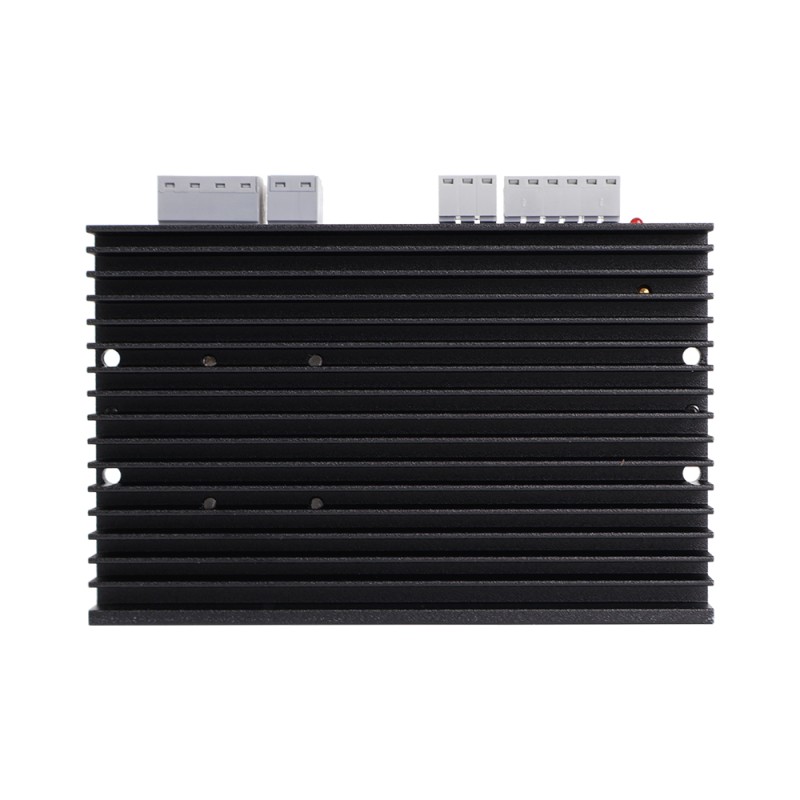

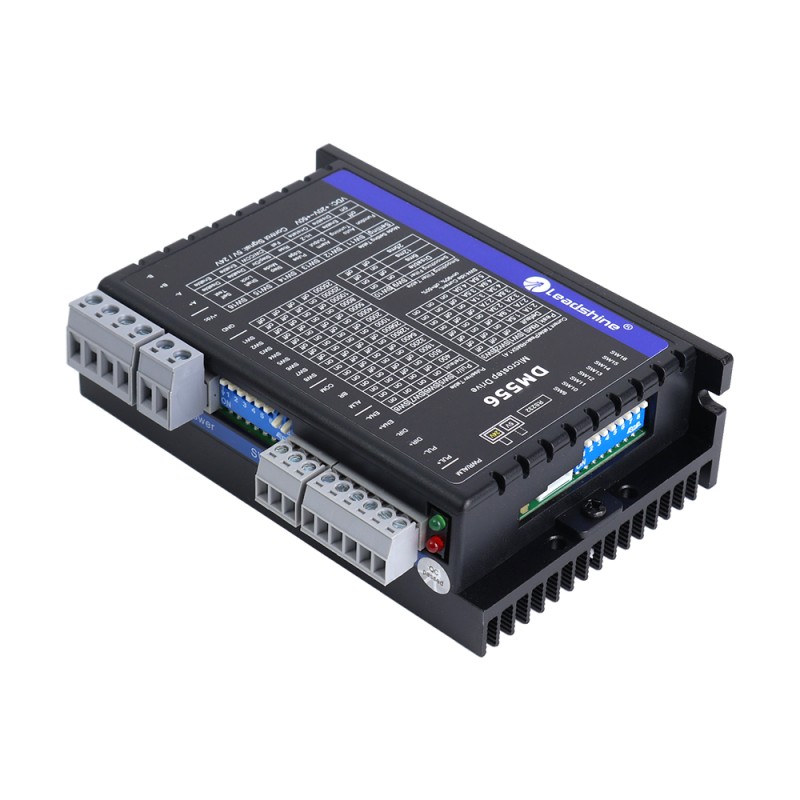

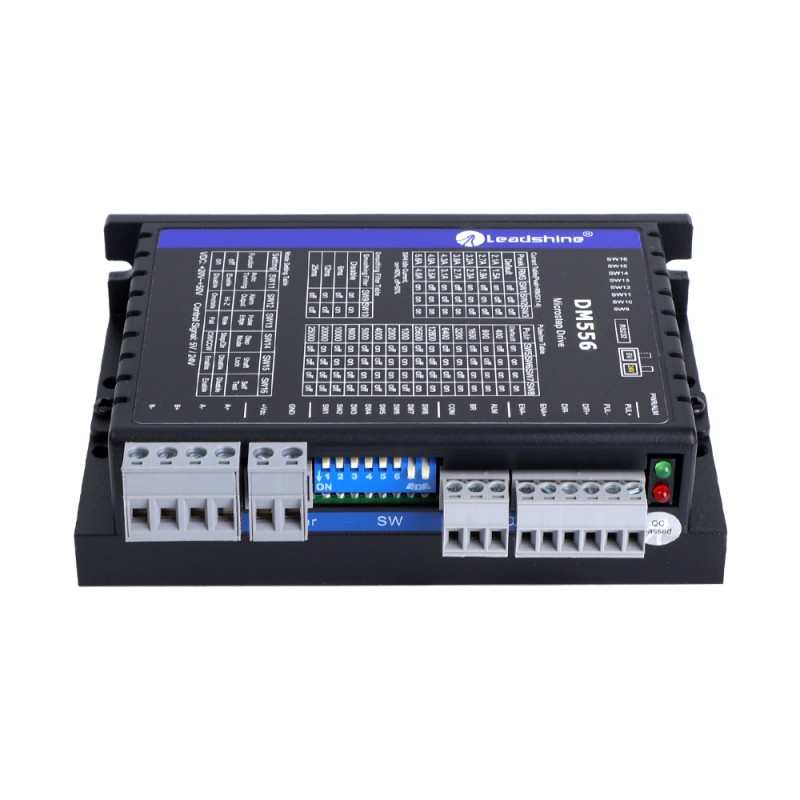

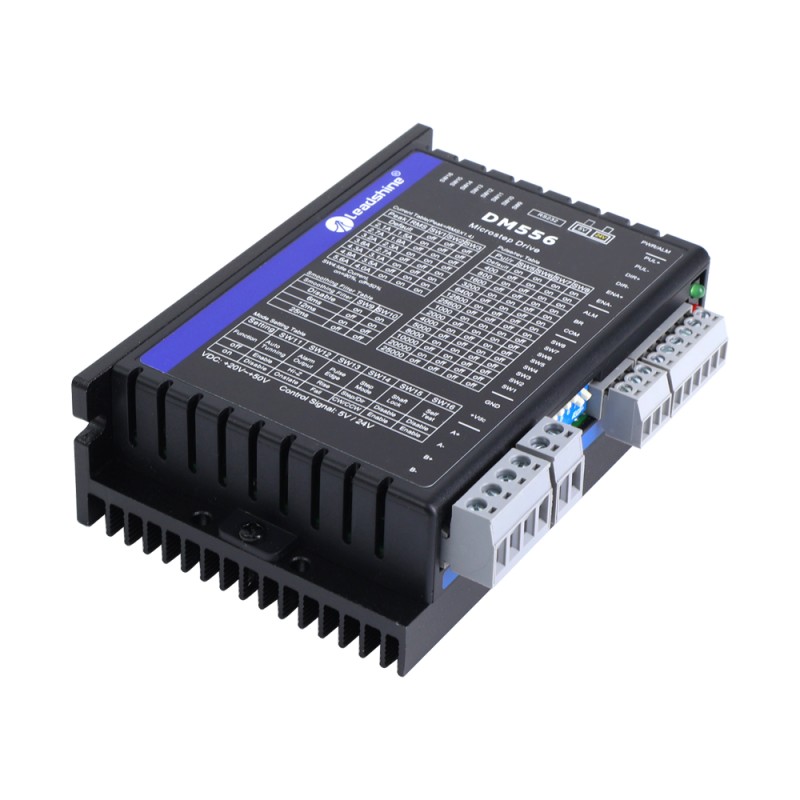

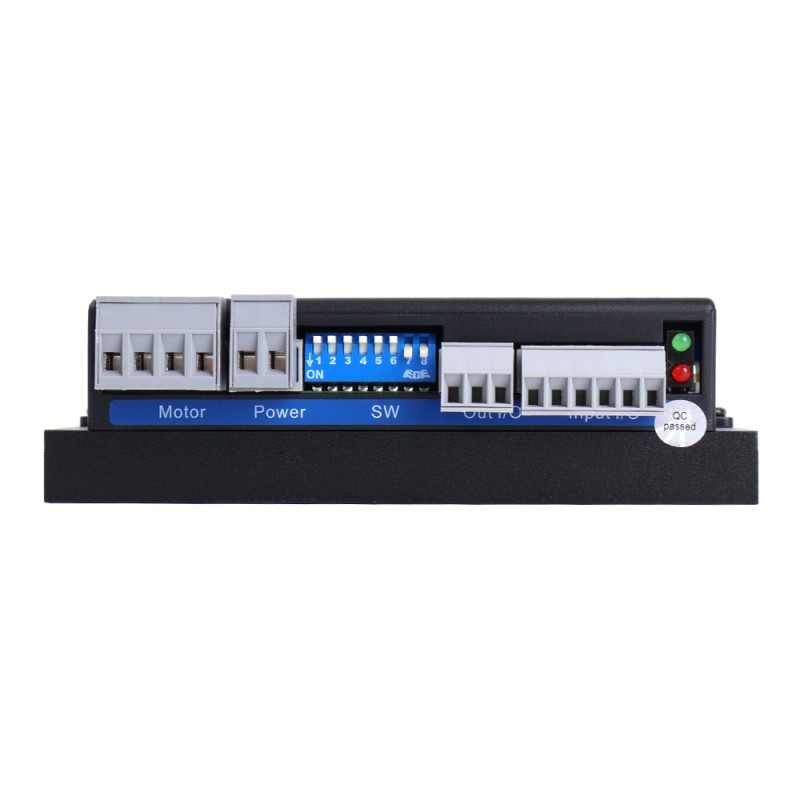

Leadshine Digitale Stappenmotor Bestuurder 0.5-5.6A 20-50VDC voor Nema 17, 23, 24 Stappenmotor

De DM556 stepper drive is ontworpen om 2-fase (1,8°) of 4-fase (0,9°) NEMA17, 23 en 24 hybride stappenmotoren aan te drijven. De DM556 kan worden gebruikt in vele industrieën (CNC-machines, elektronica, medisch, automatisering, verpakking, enz.) voor toepassingen zoals CNC-frezen, frezen, plasma, lasersnijders, assemblagelijnen, verkoopautomaten, enz. De uitstekende prestaties, het eenvoudige ontwerp en de gemakkelijke instelfuncties maken de DM556 ideaal voor vele toepassingen met stap- en richtingsbesturing.

Belangrijkste kenmerken

• Fout- en remuitgang
• CE-gecertificeerd en compatibel met RoHS
• Handige zelftest voor eenvoudige diagnose
• Soft-start zonder "sprong" bij inschakelen
• 5V/24V logische spanningskeuzeschakelaar, standaardinstelling 24V
• 200 kHz (500 kHz optioneel) maximale pulsingangsfrequentie
• Inactieve stroom reductie tot 50% of 90% selectie via SW4
• Stap- en richtingsbesturing (PUL/DIR) of CW/CCW (dubbele puls)
• Beveiliging tegen overspanning, overstroom en motorkabelfouten
• Autotuning voor een breed bereik NEMA 17, 23, 24 stappenmotoren
• Configureerbare afvlakking van het besturingscommando om motortrillingen te verminderen
• Anti-resonantie voor een optimaal koppel, extra soepele beweging, lage motoropwarming en weinig lawaai
• 8 uitgangsstroominstellingen van 1,8 - 5,6A via DIP-schakelaars of 0,5 - 5,6A via software (verhogen met 0,1)
• 16 microstapresoluties van 200 - 25.600 via DIP-schakelaars of 200 - 51.200 via software (verhogen met 200)

Elektrische specificaties

• Uitgangsstroom: 0,5~5,6A(4.0RMS)
• Ingangsspanning: +20~50VDC (typisch 24 - 48VDC)
• Logische Signaalstroom: 7~16mA (typisch 10mA)
• De Frequentie van de impulsinput: 0~200kHz
• Pulsbreedte: 2.5μS
• Isolatieweerstand: 500MΩ

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ - 65℃
• Vochtigheid: 40%RH-90%RH
• Bedrijfstemperatuur: 0℃ - 50℃
• Trillingen: 10 - 55Hz / 0.15mm
• Opslag Temperatuur: -20℃ - 65℃
• Gewicht: Approx.250g (8.8oz)
