Name: TS Series 1 as 3.0Nm (425oz.in) Stepper CNC Kit 4.2A Nema 23 Stappenmotor & Driver DM556T
Brand: STEPPERONLINE
SKU: 1-DM556T-23HS45
Price: 33.98 EUR
Availability: InStock
Rating: 5 (4 reviews)

TS Series 1 as 3.0Nm (425oz.in) Stepper CNC Kit 4.2A Nema 23 Stappenmotor & Driver DM556T

1-DM556T-23HS45

Type uitgaande asD

Schacht Diameter(mm)10

Vasthoudkoppel(Ncm)300

Houdkoppel(oz.in)425

Vraag

Downloads

DM556T.pdfPDF · 2.88MB DM556T.STEPSTEP · 2.76MBLog in om te downloaden 23HS45-4204S.STEPSTEP · 1.93MBLog in om te downloaden 23HS45-4204S_Full_Datasheet.pdfPDF · 218.75KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Vasthoudkoppel(Ncm)	Houdkoppel(oz.in)	Prijs	Voorraad
1-DM556T-23HS45	D	10	300	425	€33,98	Op voorraad
1-DM556TE-23HS45	D	10	300	424.83	€29,26	Op voorraad
1-DM860I-34HS31	Spiebaan	14	480	679.74	€45,73	Op voorraad
1-DM860I-34HS31-SALE	Spiebaan	14	480	679.74	€44,67	Op voorraad
1-DM860I-34HS39	Spiebaan	14	800	1132.89	€49,34	Op voorraad
1-DM860I-34HS39-SALE	Spiebaan	14	800	1132.89	€52,24	Op voorraad
1-DM860I-34HS45	Spiebaan	14	820	1161.45	€51,44	Op voorraad
1-DM860I-34HS45-SALE	Spiebaan	14	820	1161.45	€50,25	Op voorraad
1-DM860I-S80	Spiebaan	14	800	1132.89	€68,32	Op voorraad

TS Series 1 as 3.0Nm (425oz.in) Stepper CNC Kit 4.2A Nema 23 Stappenmotor & Driver DM556T

Deze CNC-kit bevat: 1 x DM556T: Digitale Stappenaandrijving 1.8~5.6A 20-50VDC 1 x 23HS45-4204S: ... Lees meer

4 beoordeling(en) • Geef beoordeling

vanaf

€33,98

5 + €32,99

10 + €32,05

50 + €31,17

100 + €30,33

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€6,95)

Duitsland (+€7,72)

Verenigd Koninkrijk (+€7,86)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

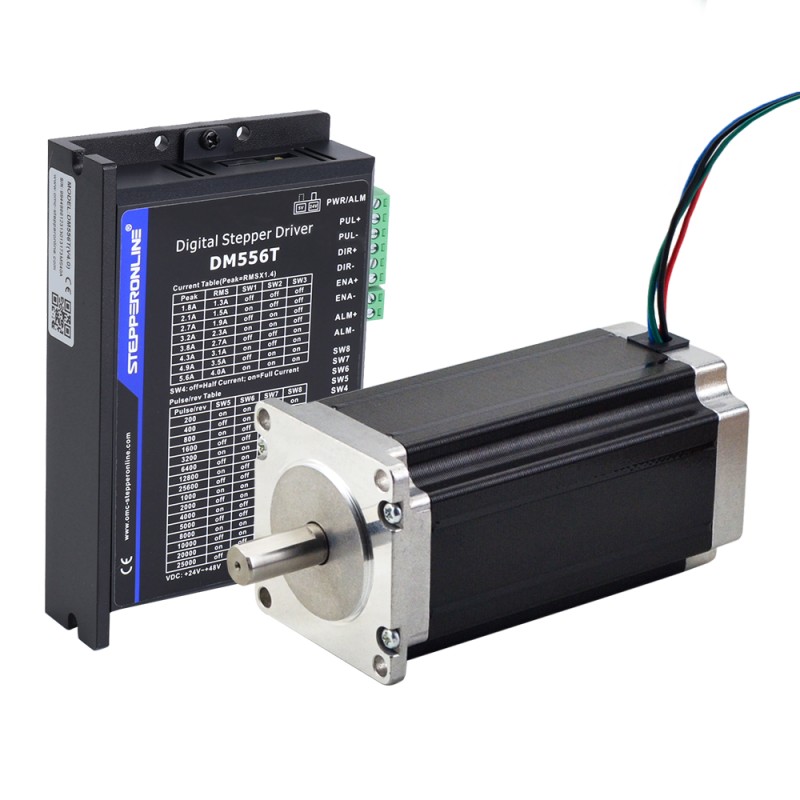

Deze CNC-kit bevat:

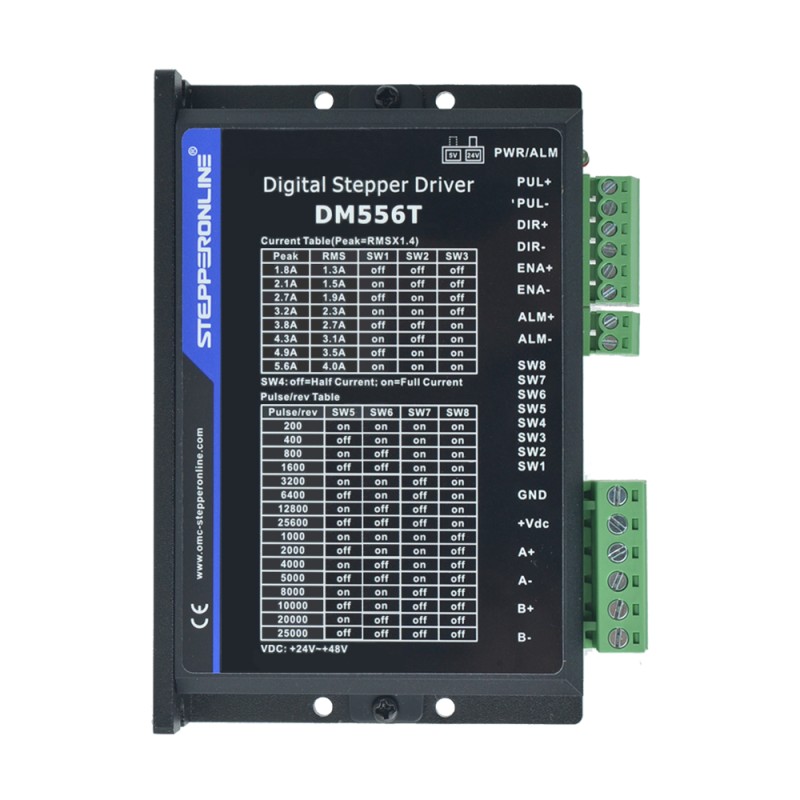

1 x DM556T: Digitale Stappenaandrijving 1.8~5.6A 20-50VDC
1 x 23HS45-4204S: Nema 23 Bipolaire 3Nm (425oz.in) 4.2A 57x57x113mm 4 Draden Stappenmotor CNC

Motorspecificatie

Onderdeelnummer fabrikant: 23HS45-4204S
Motortype: Bipolaire Stepper
Stap Hoek: 1.8deg
Houdkoppel: 3.0Nm (425oz.in)
Nominale stroom/fase: 4.2A
Fase Weerstand: 0,9ohms
Inductantie: 3,8mH±20% (1KHz)
Framemaat: 57 x 57mm
Lichaamslengte: 113mm
Schacht Diameter: Φ 10mm
Schacht Lengte: 24mm
D-gesneden Lengte: 20mm
Aantal draden: 4
Loodlengte: 400mm
Isolatieklasse: B 130°C[266°F]

Aansluiting

A+	A-	B+	B-
Zwart	Groen	Rood	Blauw

Specificatie bestuurder

Anti-resonantie voor een optimaal koppel, extra soepele beweging, lage motoropwarming en weinig lawaai
Automatische motoridentificatie en automatische parameterconfiguratie voor een optimaal koppel van motoren met een groot bereik
Stap- en richtingsregeling (PUL/DIR)
Multi-Stepping voor soepele motorbeweging
TTL-compatibele en optisch geïsoleerde ingangen
Ingangsspanning 20-50 VDC
16 selecteerbare microstapresoluties van 400-25.600 via DIP-schakelaars
8 selecteerbare uitgangsstroominstellingen van 1,8 - 5,6A via DIP-schakelaars
Soft-start zonder "sprong" bij inschakelen
Pulsingangsfrequentie tot 200 kHz
Automatische reductie van ruststroom
Beveiligingen voor overspanning en overstroom

Soort product
Soort product	Open Loop Stepper Kit
Elektrische specificatie
Aantal assen	1
Aantal fasen	2
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	425
Ingangsspanning referentie(V)	24 - 48DC
Vasthoudkoppel(Ncm)	300
Fysieke specificatie
Framemaat(mm)	Nema 23 (57 x 57)
Productserie	TS-serie
Schacht Diameter(mm)	10
Type uitgaande as	D
Voedingen	Nee
