YS Serie 1-as Stepper Kit 1,9Nm(269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding

YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
YS Serie 1-as Stepper Kit 1,9Nm (269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding - 1-DM542Y-S19 | StepperOnline
1-DM542Y-S19
Type uitgaande asD
Vasthoudkoppel(Ncm)190
Houdkoppel(oz.in)269.06
Framemaat(mm)Nema 23 (57 x 57)
Vraag

Downloads

LRS-150.pdfPDF · 1001.38KBDM542Y.STPSTP · 4.35MBLog in om te downloaden23HS30-2804S2.STEPSTEP · 1.51MBLog in om te downloadenDM542Y_User_Manual_V1.0.pdfPDF · 734.8KB23HS30-2804S2_Full_Datasheet.pdfPDF · 262.94KB
Dezelfde serie
ModelType uitgaande asVasthoudkoppel(Ncm)Houdkoppel(oz.in)Framemaat(mm)PrijsVoorraad
1-DM542T-23HS30D200283.22Nema 23 (57 x 57)€26,39Op voorraad
1-DM542T-23HS32D240339.87Nema 23 (57 x 57)€26,75Op voorraad
1-DM542T-23HS45D300425Nema 23 (57 x 57)€32,17Op voorraad
1-DM542T-S30D300425Nema 23 (57 x 57)€46,09Op voorraad
1-DM542TE-23HS30D200283.22Nema 23 (57 x 57)€23,10Op voorraad
1-DM542TE-23HS32D240339.87Nema 23 (57 x 57)€23,30Op voorraad
1-DM542TE-23HS45D300424.83Nema 23 (57 x 57)€27,96Op voorraad
1-DM542TE-S30D300424.83Nema 23 (57 x 57)€40,62Op voorraad
1-DM542Y-23HS30D190269.06Nema 23 (57 x 57)€24,22Op voorraad
1-DM542Y-S19D190269.06Nema 23 (57 x 57)€38,14Op voorraad
1-DM556T-23HS45D300425Nema 23 (57 x 57)€33,98Op voorraad
1-DM556T-24HS39D340481.48Nema 24 (60 x 60)€50,85Op bestelling
1-DM556TE-23HS45D300424.83Nema 23 (57 x 57)€29,26Op voorraad
1-DM556TE-24HS39D340481.48Nema 24 (60 x 60)€34,47Op voorraad
1-DM556Y-23HS39D300425Nema 23 (57 x 57)€29,97Op voorraad
1-DM556Y-S30D300425Nema 23 (57 x 57)€43,89Op voorraad
1-DM860I-34HS31Spiebaan480679.74Nema 34 (86 x 86)€45,73Op voorraad
1-DM860I-34HS31-SALESpiebaan480679.74Nema 34 (86 x 86)€44,67Op voorraad
1-DM860I-34HS39Spiebaan8001132.89Nema 34 (86 x 86)€49,34Op voorraad
1-DM860I-34HS39-SALESpiebaan8001132.89Nema 34 (86 x 86)€52,24Op voorraad
1-DM860I-34HS45Spiebaan8201161.45Nema 34 (86 x 86)€51,44Op voorraad
1-DM860I-34HS45-SALESpiebaan8201161.45Nema 34 (86 x 86)€50,25Op voorraad
1-DM860I-34HS59Spiebaan12001699.68Nema 34 (86 x 86)€59,29Op voorraad
1-DM860I-S120Spiebaan12001699.34Nema 34 (86 x 86)€78,26Op voorraad
1-DM860I-S80Spiebaan8001132.89Nema 34 (86 x 86)€68,32Op voorraad
1-DM860T-34HS31Spiebaan450637Nema 34 (86 x 86)€70,40Op bestelling
1-DM860T-34HS59D13001841Nema 34 (86 x 86)€85,42Op bestelling
1-DM860TE-34HS31Spiebaan450637.25Nema 34 (86 x 86)€53,11Op voorraad
1-DM860Y-34HS30D480679.74Nema 34 (86 x 86)€43,74Op voorraad
1-DM860Y-34HS30-SALED480679.74Nema 34 (86 x 86)€43,72Op voorraad
Alles in de categorie bekijken
YS Serie 1-as Stepper Kit 1,9Nm(269,06oz.in) Nema 23 Stepper Motor & Driver & 36V Voeding
Deze CNC-kit bevat: 1 x 23HS30-2804S2: Nema 23 bipolair 1,9Nm(269,06oz.in) 2,8 A 57 x 57 x 76,5mm... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€38,14
5 + €37,03
10 + €35,97
50 + €34,98
100 + €34,04

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

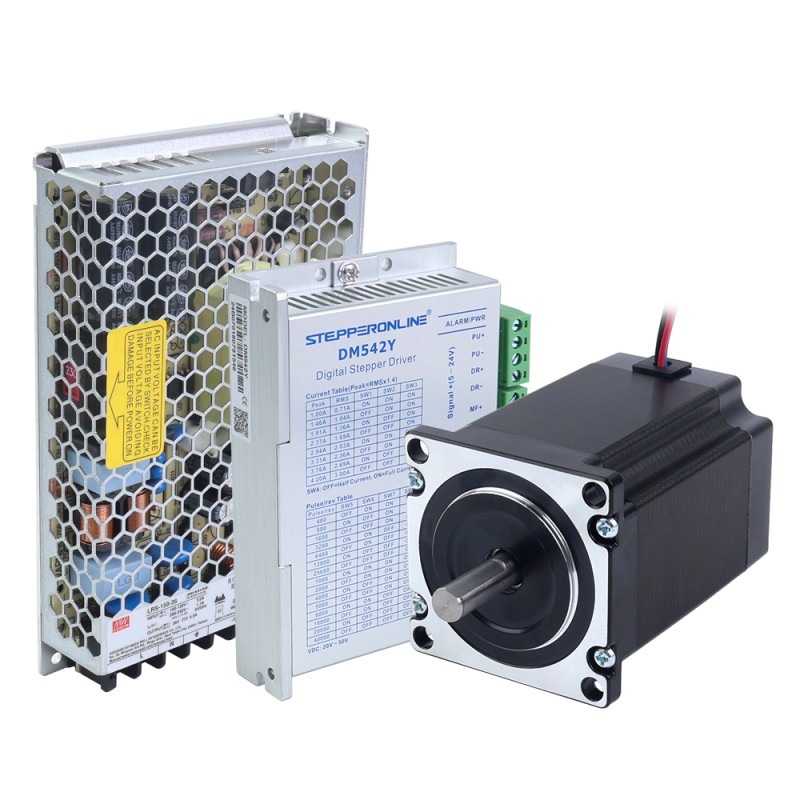

Deze CNC-kit bevat:

  • 1 x 23HS30-2804S2: Nema 23 bipolair 1,9Nm(269,06oz.in) 2,8 A 57 x 57 x 76,5mm 4 draden Φ8mm as
  • 1 x DM542Y: Y-serie digitale stappenmotordriver 1,0-4,2A DC20V-50V voor Nema 17, 23, 24 stappenmotor
  • 1 x LRS-150-36: 154,8 W 36VDC 4,3A 115/230VAC gesloten schakelende voeding

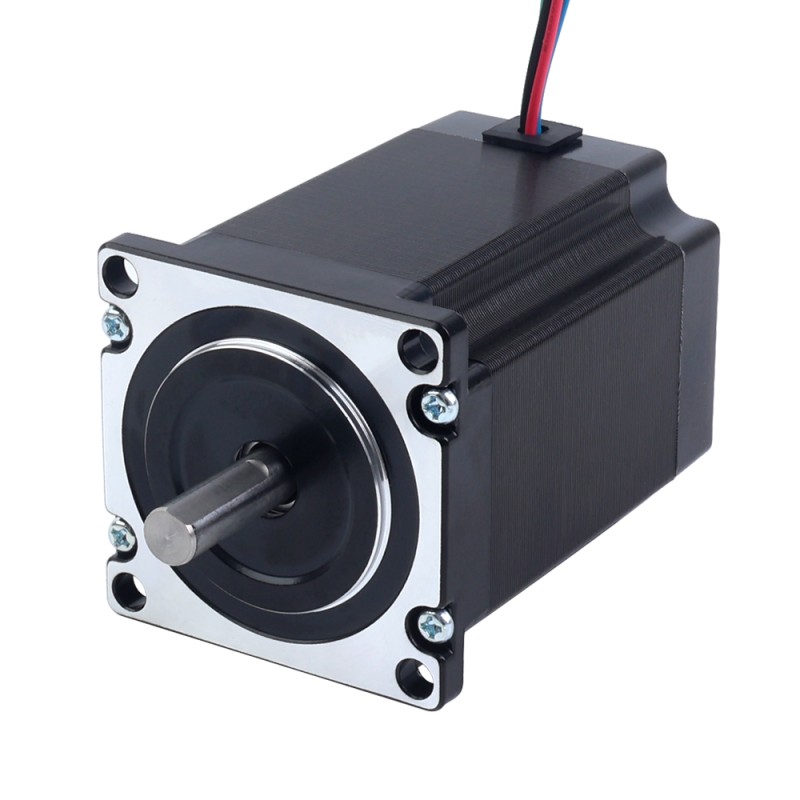

Motorspecificatie

  • Fabrikant onderdeelnummer: 23HS30-2804S2
  • Motortype: bipolaire stappenmotor
  • Stap Hoek: 1,8°
  • Houdmoment: 1,9Nm(269,06oz.in)
  • Nominale stroom/fase: 2,8A
  • Faseweerstand: 1,13ohms
  • Inductie: 4,8mH ± 20%(1KHz)
  • Isolatieklasse: B 130°C [266°F]
  • Framegrootte: 57 x 57mm
  • Lengte behuizing: 76,5mm
  • Schachtdiameter: Φ 8mm
  • Schachtlengte: 22mm
  • D-cut lengte: 18mm
  • Aantal draden: 4
  • Kabellengte: 500mm

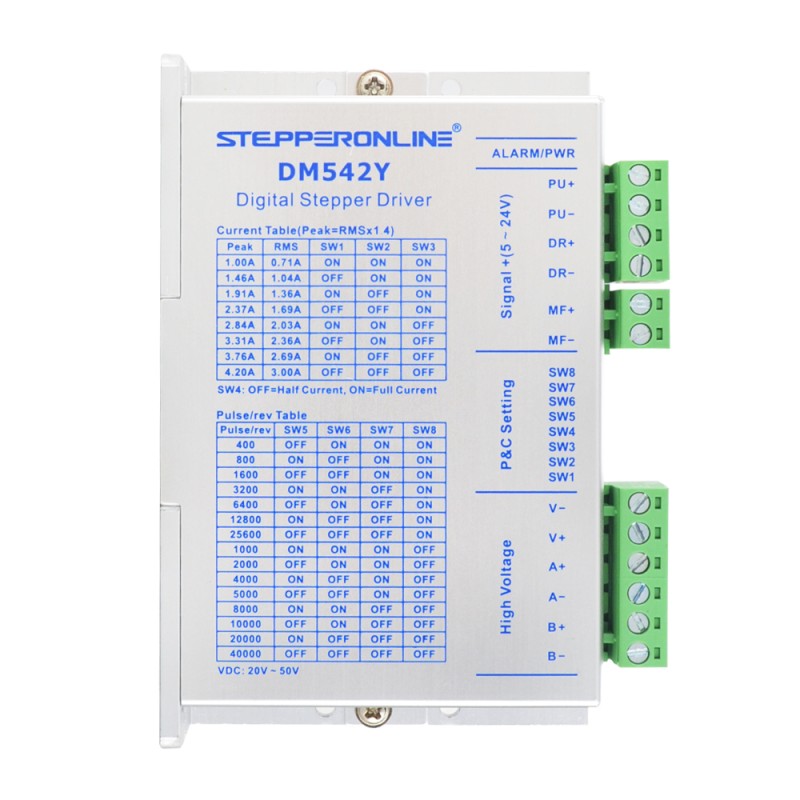

Stuurprogrammaspecificatie

  • Uitgangspiekstroom: 1,0 - 4,2A(0,71~3,0RMS)
  • Ingangsspanning: DC20V~50V
  • Logische signaalstroom: 7 - 15mA(typisch 10mA)
  • Pulsingangsfrequentie: 0 - 200kHz
  • Pulsbreedte: 2,5μS
  • Isolatieweerstand: 500MΩ

Stuurprogrammaspecificatie

  • Artikelnummer: LRS-150-36
  • 36V DC 4,3A uitgang
  • AC-ingangsspanningsbereik: 85 ~ 132VAC
  • Nominaal vermogen: 154,8W
  • AC-ingangsbereik selecteerbaar met schakelaar
  • Bestand tegen 300VAC-piekingang gedurende 5 seconden
  • Stroomverbruik zonder belasting < 0,5W
  • Beveiligingen: Kortsluiting / Overbelasting / Overspanning / Overtemperatuur

Aansluiting

A+
A-
B+
B-
Zwart
Groen
Rood
Blauw

Soort product
Soort product Open Loop Stepper Kit
Elektrische specificatie
Aantal assen 1
Aantal fasen 2
Heeft koppel-/stuwkrachtcurve? Nee
Houdkoppel(oz.in) 269.06
Ingangsspanning referentie(V) 24 - 48DC
Vasthoudkoppel(Ncm) 190
Fysieke specificatie
Framemaat(mm) Nema 23 (57 x 57)
Productserie YS-serie
Schacht Diameter(mm) 8
Schachtlengte(mm) 22
Type uitgaande as D
Voedingen Voedingen

Geef beoordeling

Wordt niet gepubliceerd. We gebruiken het alleen om contact op te nemen over uw beoordeling.
Let op: HTML wordt niet verwerkt!
Beoordeling
Slecht Goed
Quickview
Digitale Stepper Driver 1,8-5,6A 20-50VDC voor Nema 23, 24, 34 Stepper Motor
🔥 Bestseller
Digitale Stepper Driver 1,8-5,6A 20-50VDC voor Nema 23, 24, 34 Stepper Motor
De DM556T is een digitale stappenmotor driver met een eenvoudig ontwerp en eenvoudige installatie. Door het implementeren van geavanceerde stepperbest..
vanaf
€20,86
In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Quickview

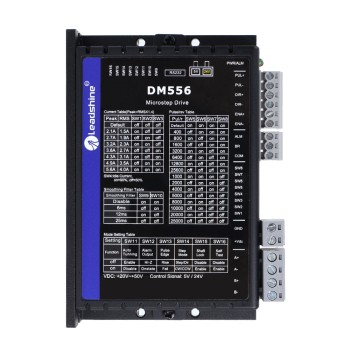

Leadshine Digitale Stappenmotor Bestuurder 0.5-5.6A 20-50VDC voor Nema 17, 23, 24 Stappenmotor
