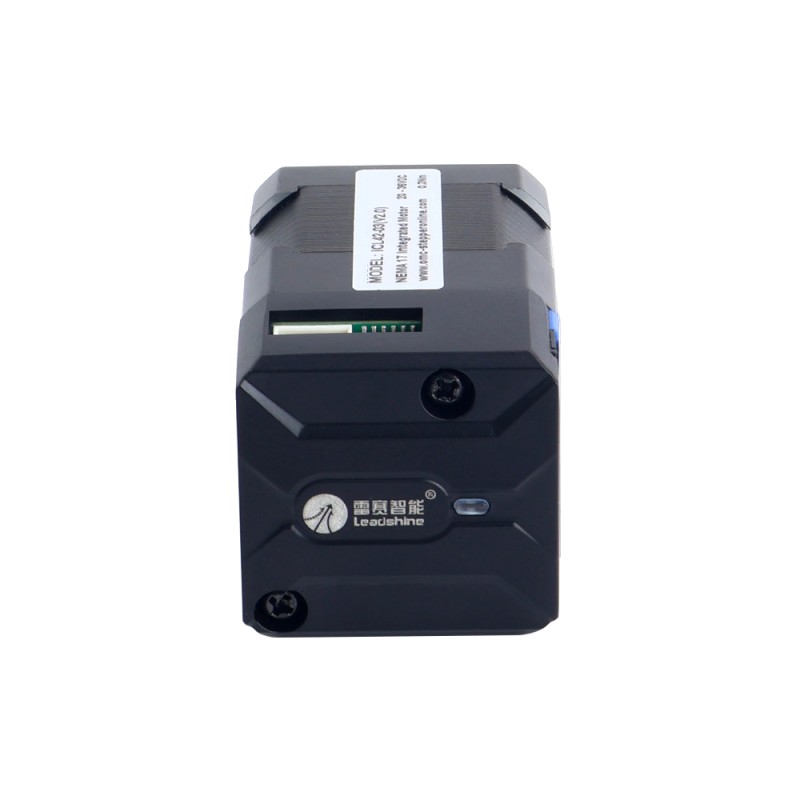

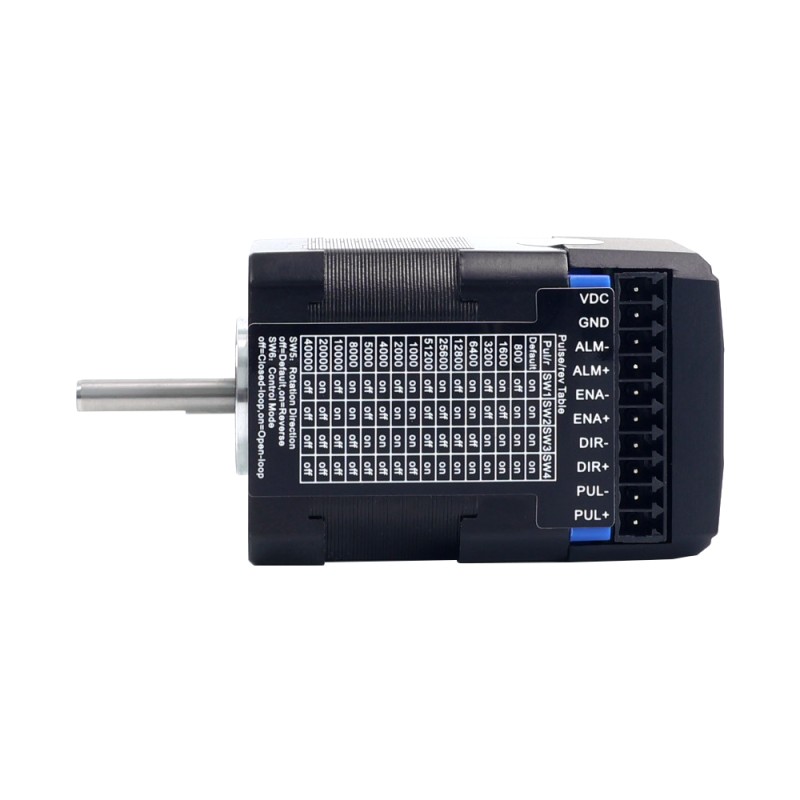

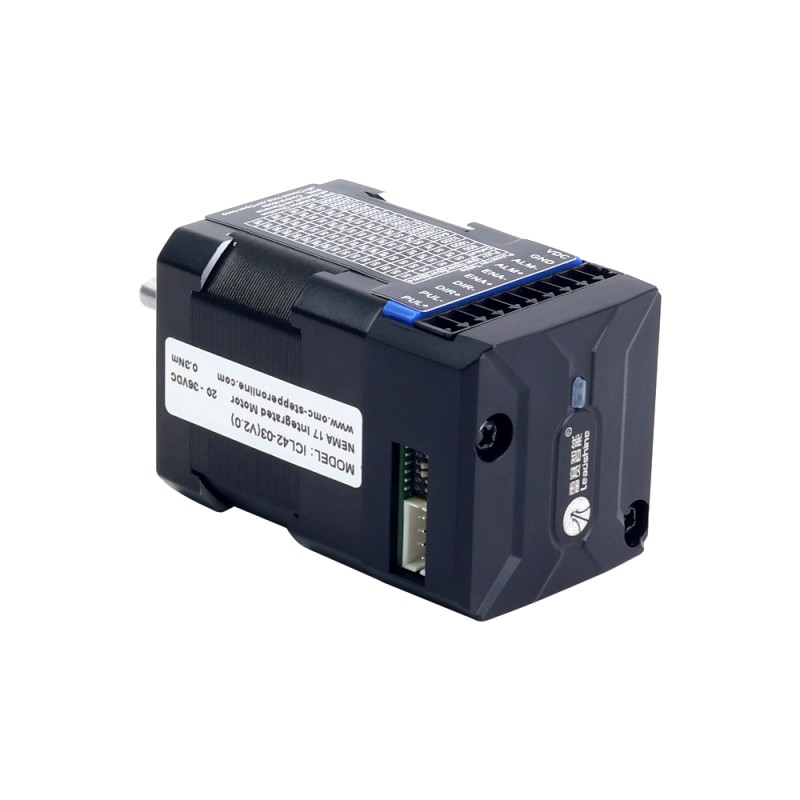

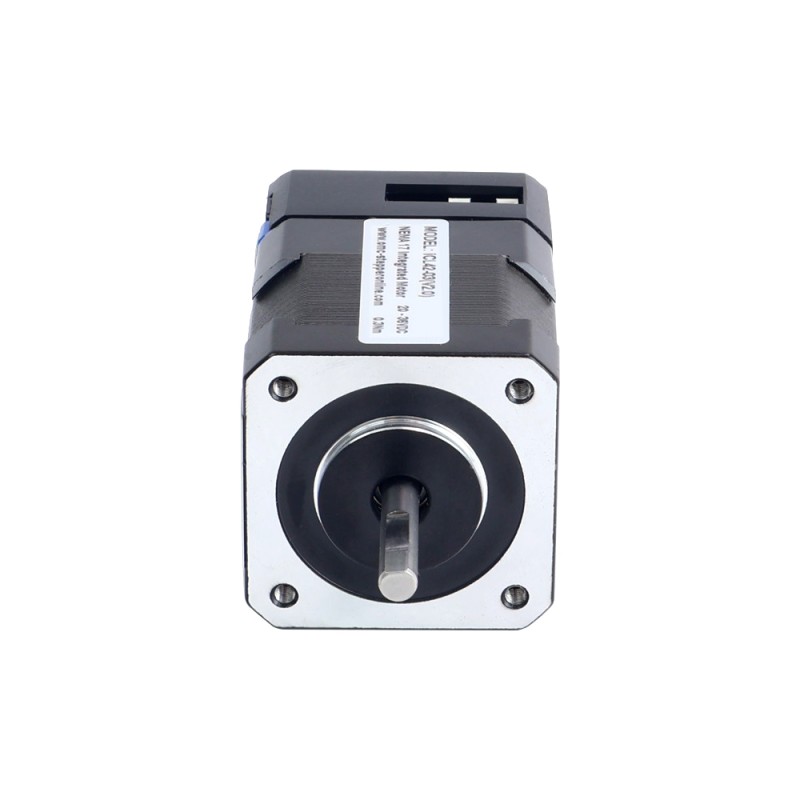

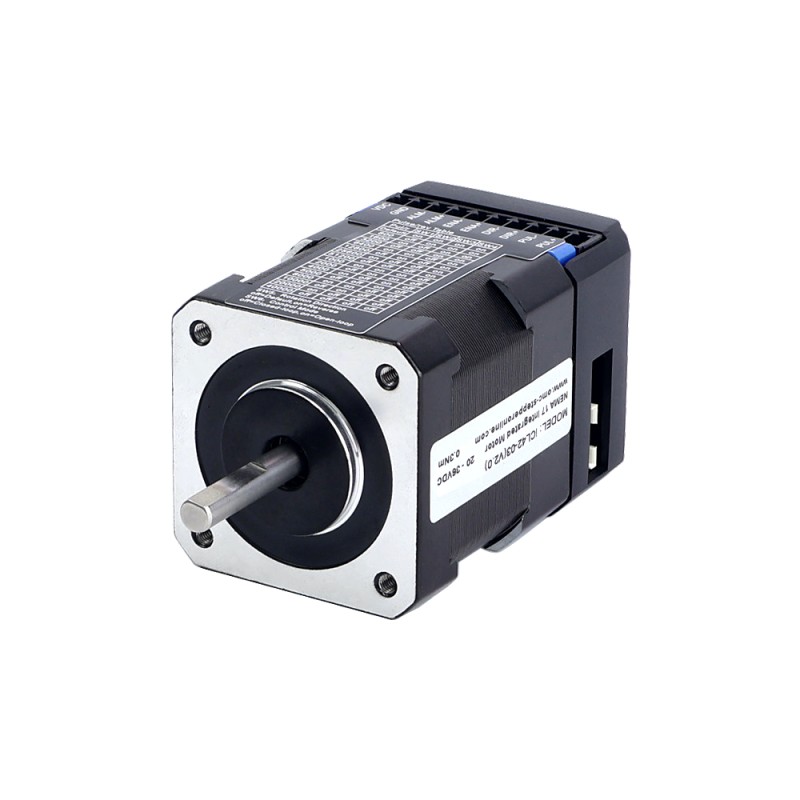

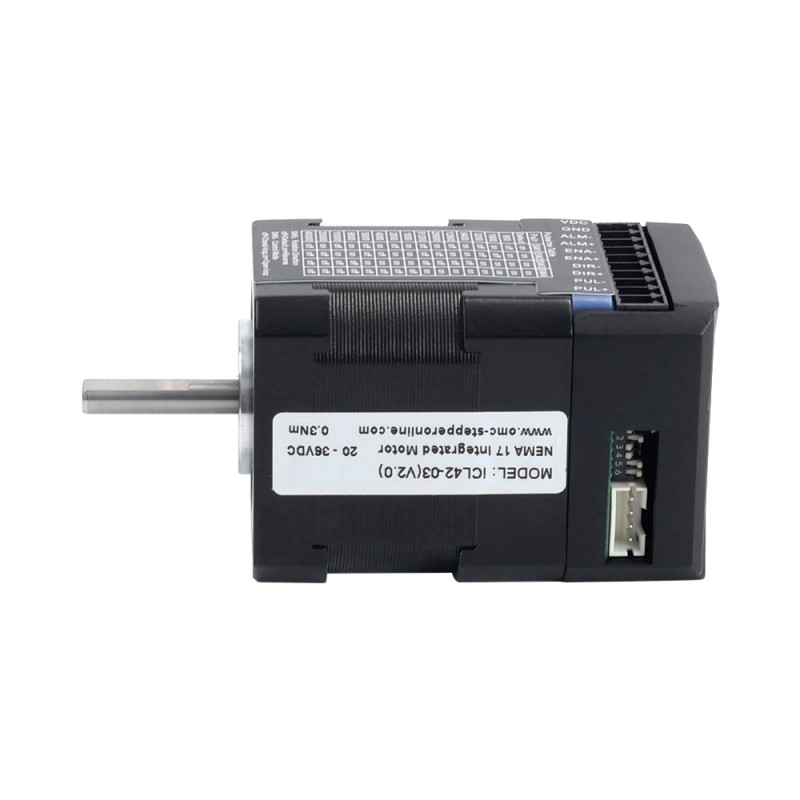

iCL Serie NEMA 17 Geïntegreerde Gesloten Lus Stappenmotor 0.3Nm(42.48oz.in) 20-36VDC met 14-bits Encoder

Dit is een Nema 17 geïntegreerde stappenmotor met gesloten lus met een houdkoppel van 0,3Nm(42,48oz.in). met 14-bits encoder. iCL-serie is stappenmotor geïntegreerde 14-bits incrementele magnetische encoder en aandrijving van het verlies van stap problemen op te lossen in open lus stappenmotor controlesystemen, waardoor de betrouwbaarheid van het systeem tegen minimale kosten te verhogen. Het implementeert geavanceerde controle-algoritme op basis van haar tientallen jaren ervaring in stappenmotor en servobesturingen.
Bij zeer compacte afmetingen en met alle componenten geïntegreerd, kan de iCL besparen montageruimte, elimineren encoder aansluiting & motor bedrading tijd, minder interferentie, en bezuinigen / verminderen kabel en arbeidskosten.
De iCL-serie is betrouwbaar en betaalbaar en presteert uitstekend in vele industriële toepassingen zoals CNC, 3D-printer, podiumapparatuur, medisch, elektronica, verpakking, enz.

Belangrijkste functies

• Step&direction en CW&CCW-regeling
• Weinig ruis en trillingen, soepele beweging
• 14-bits incrementele encoder met één draai
• Soft-start zonder "sprong" bij inschakelen
• 3 digitale ingangen, 1 optisch geïsoleerde digitale uitgang
• RS232-communicatie voor aansluiting op STEPPERONLINE-software
• Verbeterde prestaties, vooral bij toepassingen met lage snelheden (<60 rpm)
• Beveiliging tegen overspanning, overstroom, positievolgende fout, enz.
• Geen verlies van stap & geen koppelreservering & geen jagen of doorschieten & geen tuning voor eenvoudige instelling

Elektrische specificaties

• Onderdeelnummer fabrikant: iCL42-03
• Houdkoppel: 0.3Nm (42.48oz.in)
• Voedingsspanning: 20 - 36VDC
• Isolatieklasse: B 130°C[266°F]
• Piekstroom: 0,3 - 3,0A
• Logische stroom: 7 - 16mA
• Logisch voltage: 5V
• Max. Ingangsfrequentie: 200 kHz
• Min. PUL-breedte: 2,5 μs
• Min. DIR Setup: 5.0 μs
• Opdrachtbron: PUL&DIR

Fysieke specificaties

• Framemaat: 42 x 42mm
• Lichaamslengte: 64mm
• Schacht Diameter: 5mm
• Schacht lengte: 24mm
• Gewicht: 0,36kg

Bedrijfsomgeving en andere specificaties (Tj = 25°C/77°F)

• Omgeving: Vermijd stof, olienevel en corrosieve gassen
• Vochtigheid: 40% RH - 90% RH
• Bedrijfstemperatuur (koellichaam): 0°C - 40°C (32°F - 104°F)
• Trillingen: 10 - 50Hz /0,15mm
• Opslagtemperatuur: -20°C - 65°C (-4°F - 149°F)

Verpakkingslijst

• 1 x iCL42-03

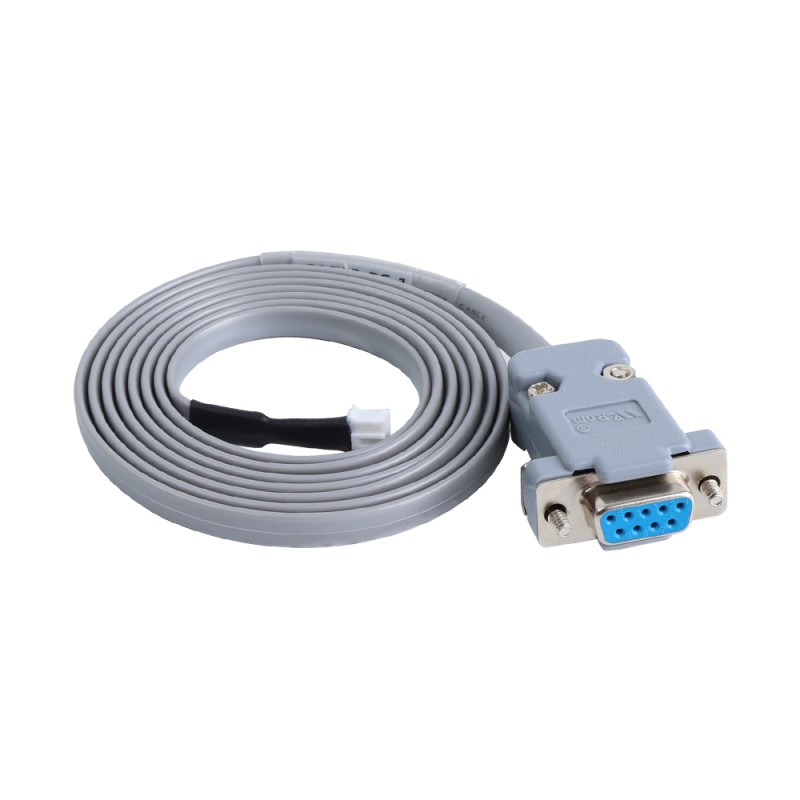

• 1 x CABLE-PC-1: RS232-kabel
