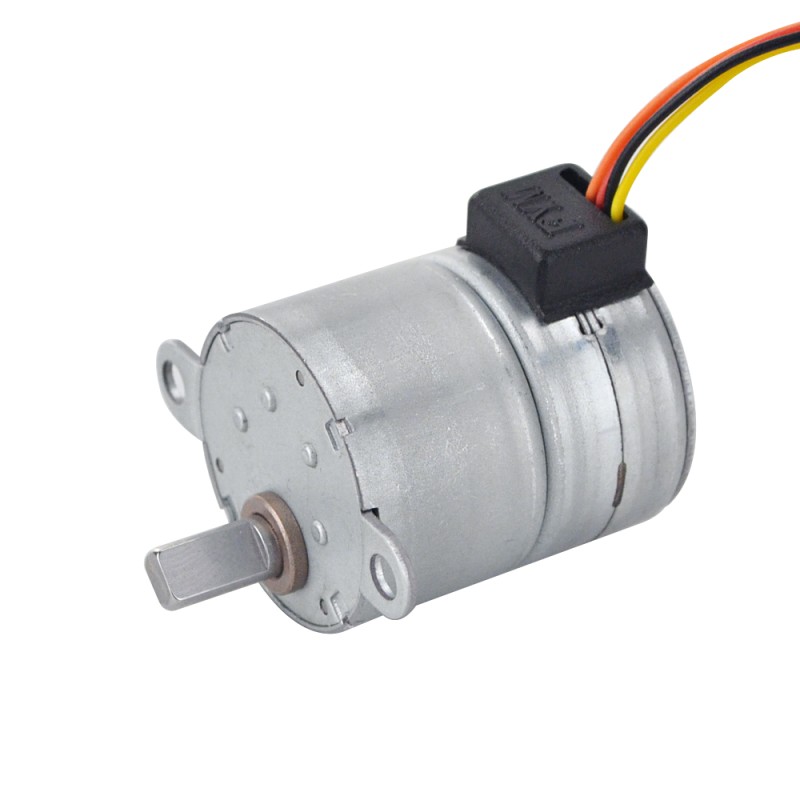

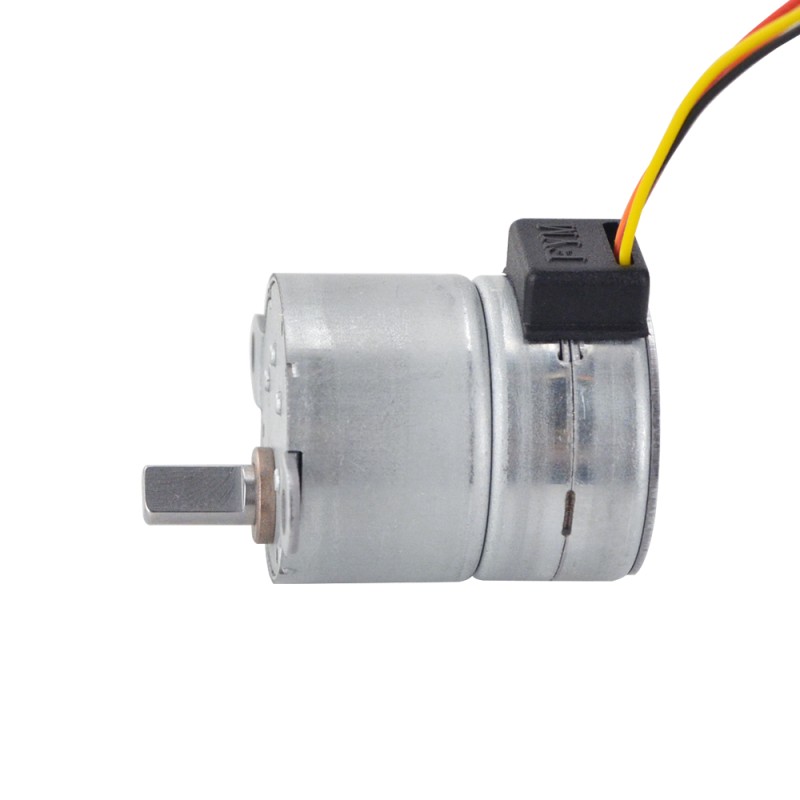

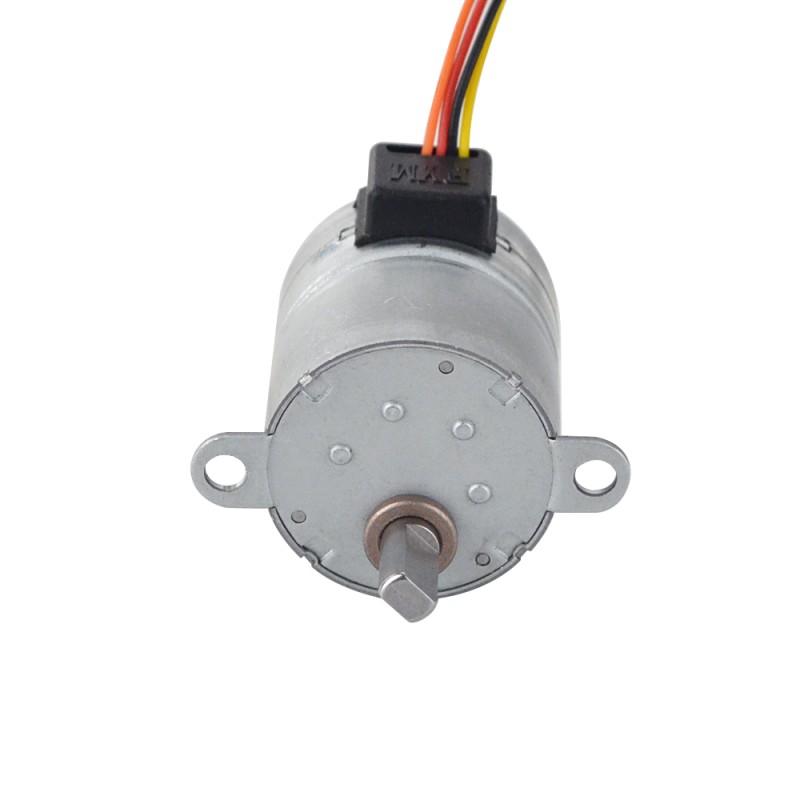

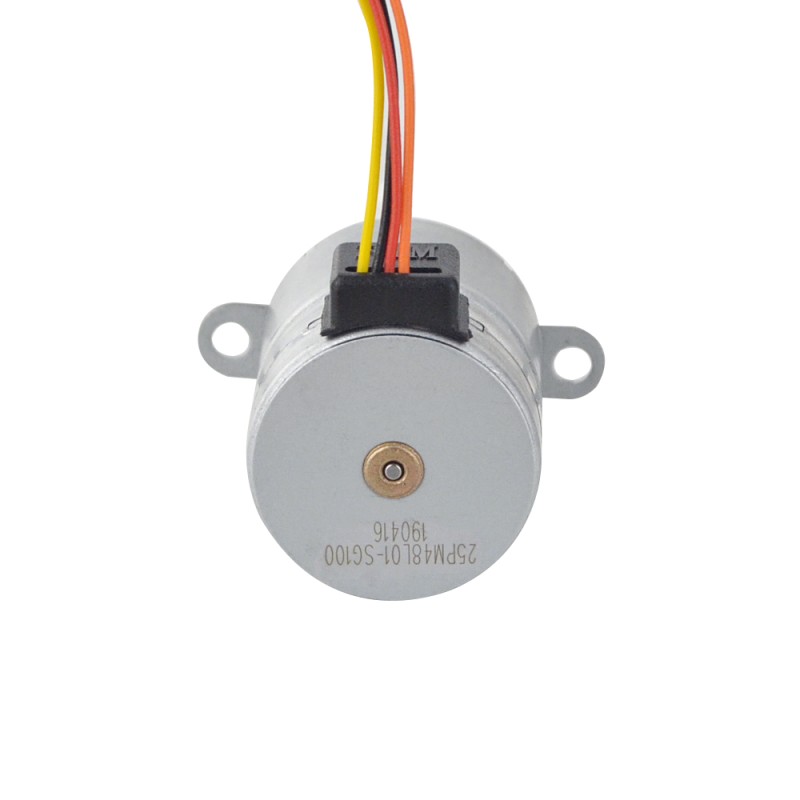

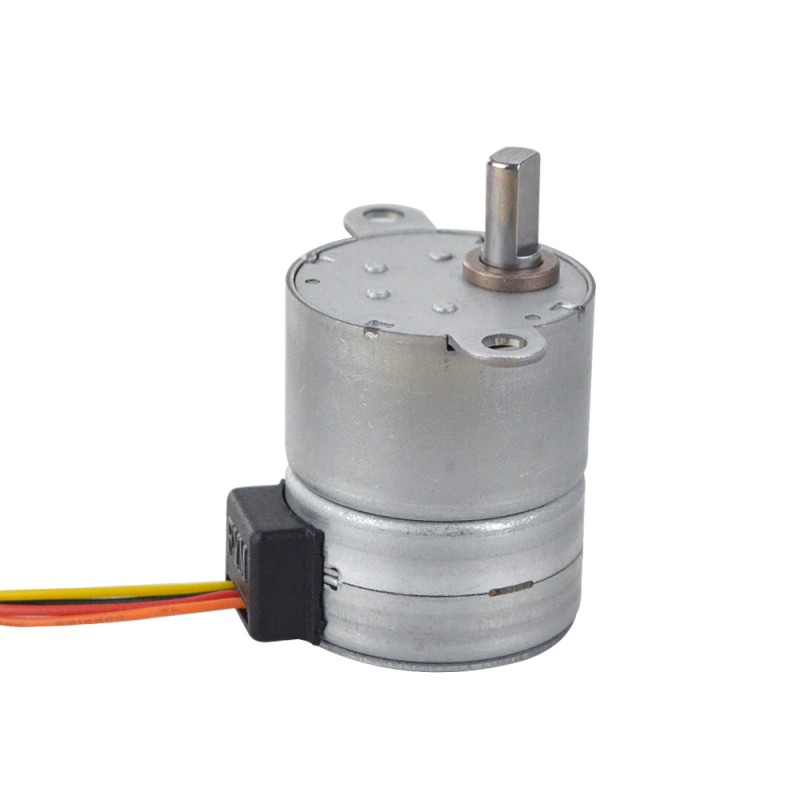

Name: Φ25x30.5mm PM stappenmotor W/Gear Ratio 100:1 tandwielkast
Brand: STEPPERONLINE
SKU: 25PM48L01-SG100
Price: 10.34 EUR
Availability: InStock

Φ25x30.5mm PM stappenmotor W/Gear Ratio 100:1 tandwielkast

25PM48L01-SG100

Schacht Diameter(mm)5

Schachtlengte(mm)10.4

Aantal kabels4

Loodlengte(mm)200

Vraag

Downloads

25PM48L01-SG100.pdfPDF · 173.98KB 25PM48L01-SG100.STEPSTEP · 206.82KBLog in om te downloaden

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Aantal kabels	Loodlengte(mm)	Prijs	Voorraad
25PM48L01-SG100	5	10.4	4	200	€10,34	Op voorraad
25PM48M01-SG10	3	11.6	6	30	€10,34	Op voorraad
25PM48M02-SG30	3	11.6	6	90	€10,34	Op voorraad

Φ25x30.5mm PM stappenmotor W/Gear Ratio 100:1 tandwielkast

Elektrische specificatie Onderdeelnummer fabrikant: 25PM48L01-SG100 Motortype: PM-stappenmotor ... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€10,34

5 + €9,71

10 + €9,15

50 + €8,66

100 + €8,22

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

Elektrische specificatie

Onderdeelnummer fabrikant: 25PM48L01-SG100
Motortype: PM-stappenmotor
Fase: 2
Stappenhoek: 0,075deg
Nominale stroom/fase: 0.3A
Houdkoppel: 49Ncm (69.404oz.in)
Faseweerstand: 20±7%ohms (25℃)
Isolatieklasse: B 130°C[266°F]
Inductantie: 10.6mH±20%

Fysieke specificatie

Framegrootte: Φ25mm
Lichaamslengte: 30.5mm
Versnellingsbaklengte: 16.3mm
Schacht Diameter: Φ5mm
Schachtlengte: 10.4mm
Type versnellingsbak: Spur
Versnellingsverhouding: 100
Aantal Leads: 4 met connector PH-4Y
Loodlengte: 200mm
Gewicht: 53.7g

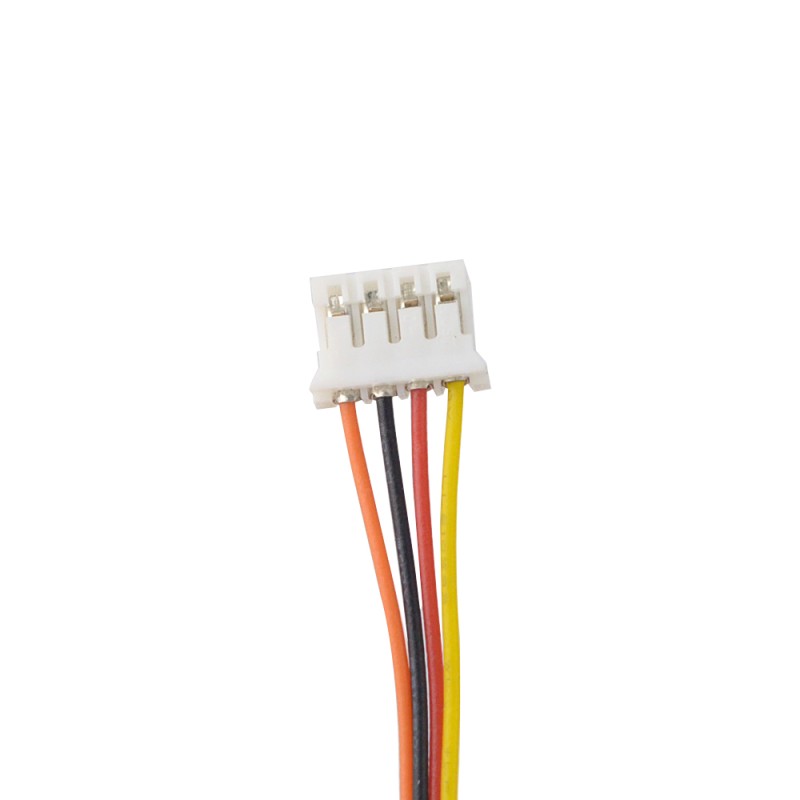

Aansluiting

A+	A-	B+	B-
Geel	Rood	Zwart	Oranje

Soort product
Soort product	PM Stappenmotor met Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	20
Houdkoppel(mN.m)	490
Inductantie(mH)	10.6
Nominale stroom(A)	0.3
Stap Hoek(deg.)	0.075
Fysieke specificatie
Aantal kabels	4
Framemaat(mm)	Φ25
Gewicht(g)	53.7
IP-classificatie	40
Lichaamslengte(mm)	30.5
Loodlengte(mm)	200
Overbrengingsverhouding(xx:1)	100
Schacht Diameter(mm)	5
Schachtlengte(mm)	10.4
Type versnellingsbak	spur
