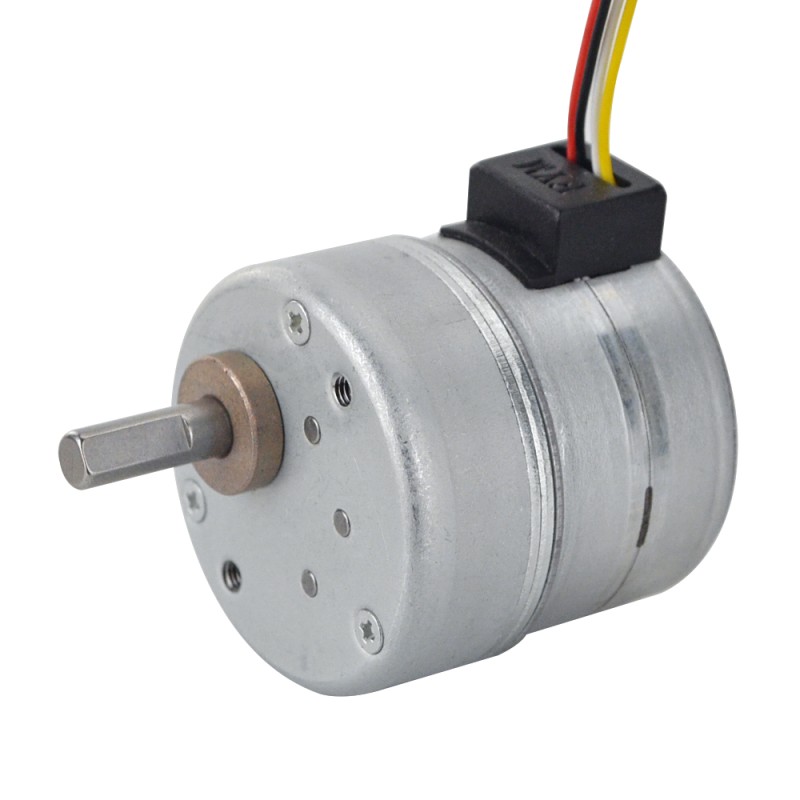

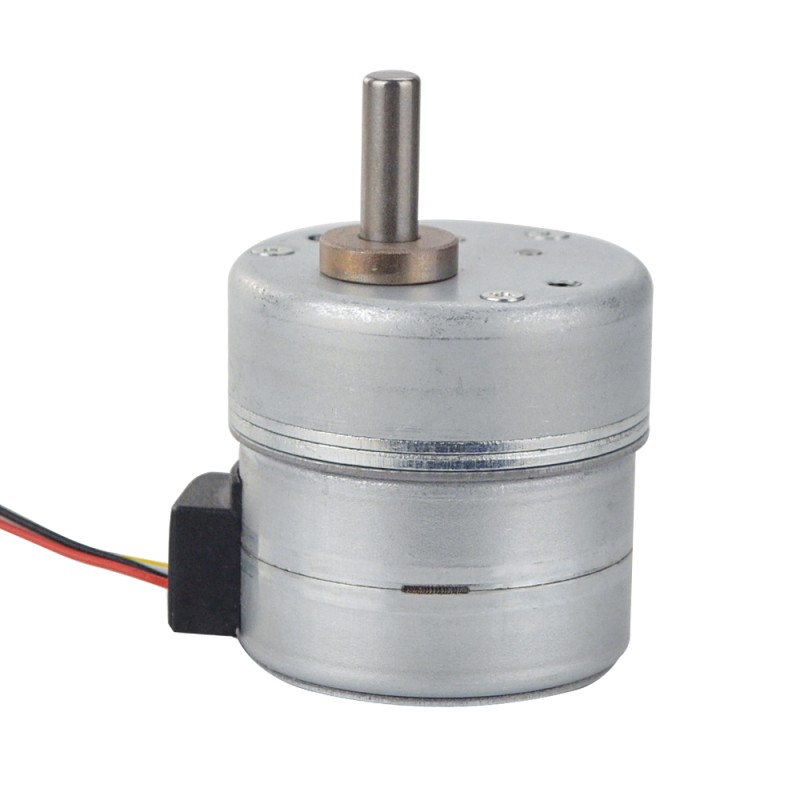

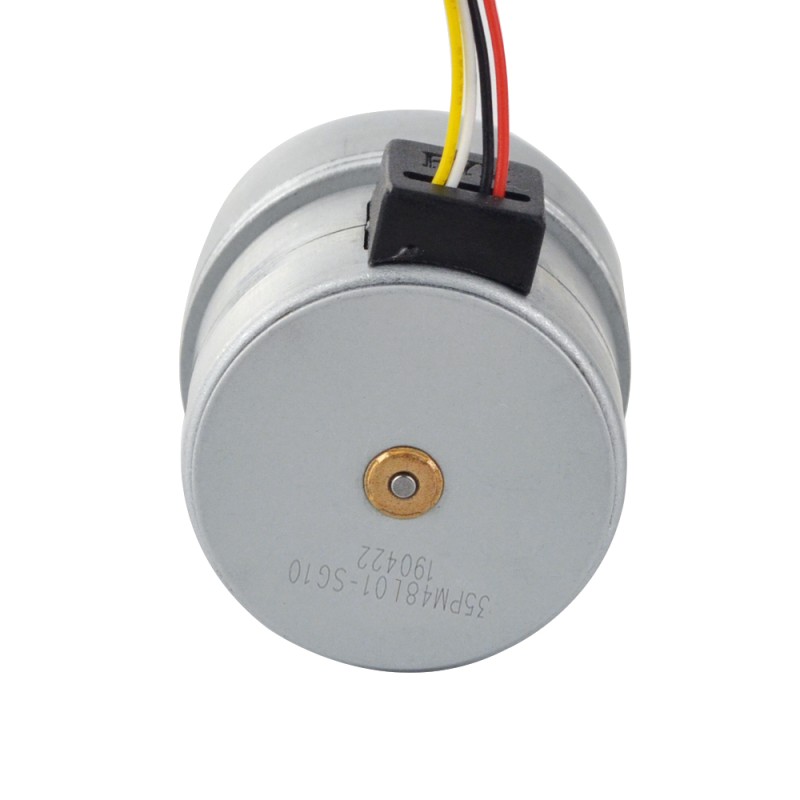

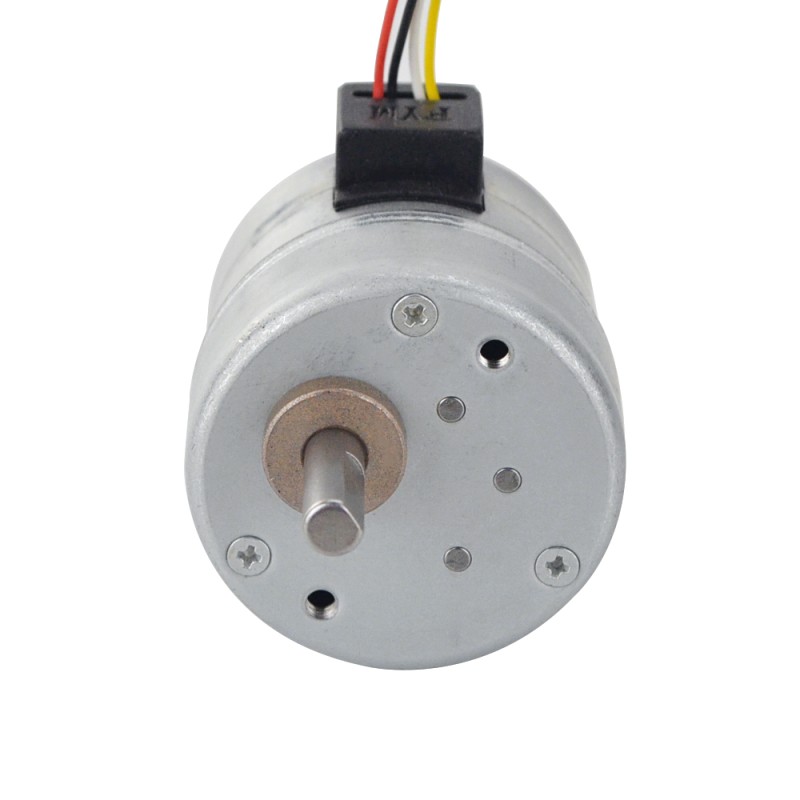

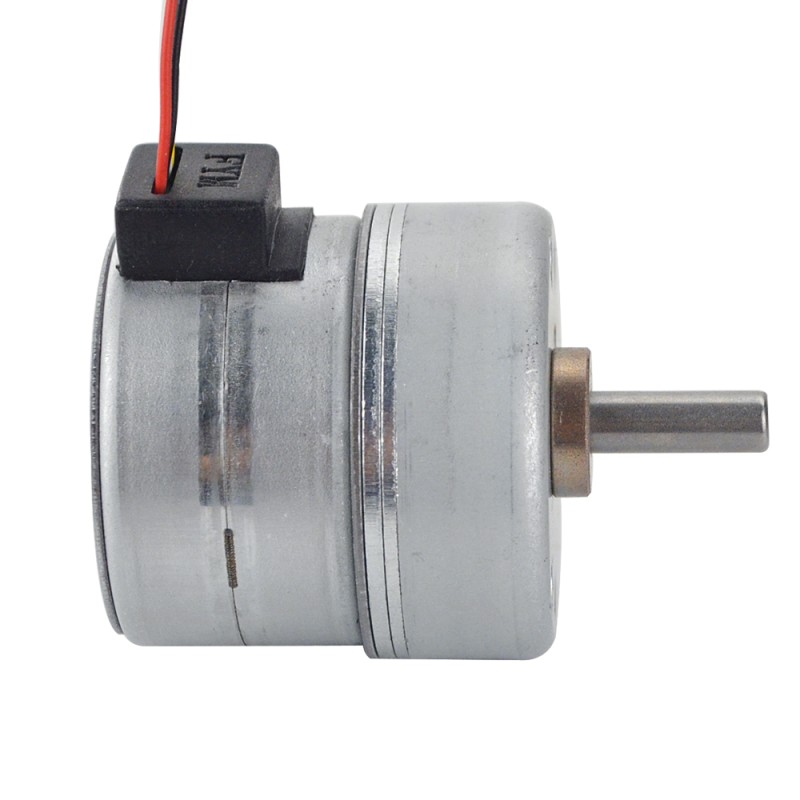

Name: Φ35x36.2mm PM stappenmotor W/Gear Ratio 10.8:1 tandwielkast
Brand: STEPPERONLINE
SKU: 35PM48L01-SG10
Price: 10.34 EUR
Availability: PreOrder

Φ35x36.2mm PM stappenmotor W/Gear Ratio 10.8:1 tandwielkast

Voorbestellen

35PM48L01-SG10

Schacht Diameter(mm)5

Schachtlengte(mm)17.1

Aantal kabels4

Loodlengte(mm)140

Vraag

Bestellen & nalevingVoor inkoop

Min. bestelling: 50

Downloads

35PM48L01-SG10.pdfPDF · 151.8KB

Dezelfde serie

Model	Schacht Diameter(mm)	Schachtlengte(mm)	Aantal kabels	Loodlengte(mm)	Prijs	Voorraad
35PM48L01-SG10	5	17.1	4	140	€10,34	Op bestelling
35PM48M01-SG30	5	10	5	240	€10,34	Op voorraad
35PM48M02-SG60	5	10	5	240	€10,34	Op voorraad
35PM48M03-SG120	5	10	5	240	€10,35	Op bestelling

Φ35x36.2mm PM stappenmotor W/Gear Ratio 10.8:1 tandwielkast

Elektrische specificatie Onderdeelnummer fabrikant: 35PM48L01-SG10 Motortype: PM-stappenmotor F... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€10,34

5 + €9,71

10 + €9,15

50 + €8,66

100 + €8,22

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Het minimum te bestellen aantal is 50

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Elektrische specificatie

Onderdeelnummer fabrikant: 35PM48L01-SG10
Motortype: PM-stappenmotor
Fase: 2
Staphoek: 0.694deg
Nominale stroom/fase: 0.24A
Holding Koppel: 69.58Ncm (98.55oz.in)
Fase Weerstand: 100±7%ohms (20℃)
Isolatieklasse: B 130°C[266°F]
Inductantie: 110mH±20%

Fysieke Specificatie

Framegrootte: Φ35mm
Lichaamslengte: 36.2mm
Versnellingsbaklengte: 15.2mm
Schacht Diameter: Φ5mm
Schacht Lengte: 17.1mm
D-gesneden Lengte: 10.1mm
Type versnellingsbak: Spur
Versnellingsverhouding: 10.8
Aantal draden: 4 met connector Molex5264
Kabellengte: 140mm
Gewicht: 139 g

Aansluiting

A+	A-	B+	B-
Geel	Zwart	Wit	Rood

Soort product
Soort product	PM Stappenmotor met Tandwielkast
Elektrische specificatie
Fase Weerstand(ohms)	100
Houdkoppel(mN.m)	695.8
Inductantie(mH)	110
Nominale stroom(A)	0.24
Stap Hoek(deg.)	0.694
Fysieke specificatie
Aantal kabels	4
Framemaat(mm)	Φ35
Gewicht(g)	139
IP-classificatie	30
Lichaamslengte(mm)	36.2
Loodlengte(mm)	140
Overbrengingsverhouding(xx:1)	10.8
Schacht Diameter(mm)	5
Schachtlengte(mm)	17.1
Type versnellingsbak	spur
