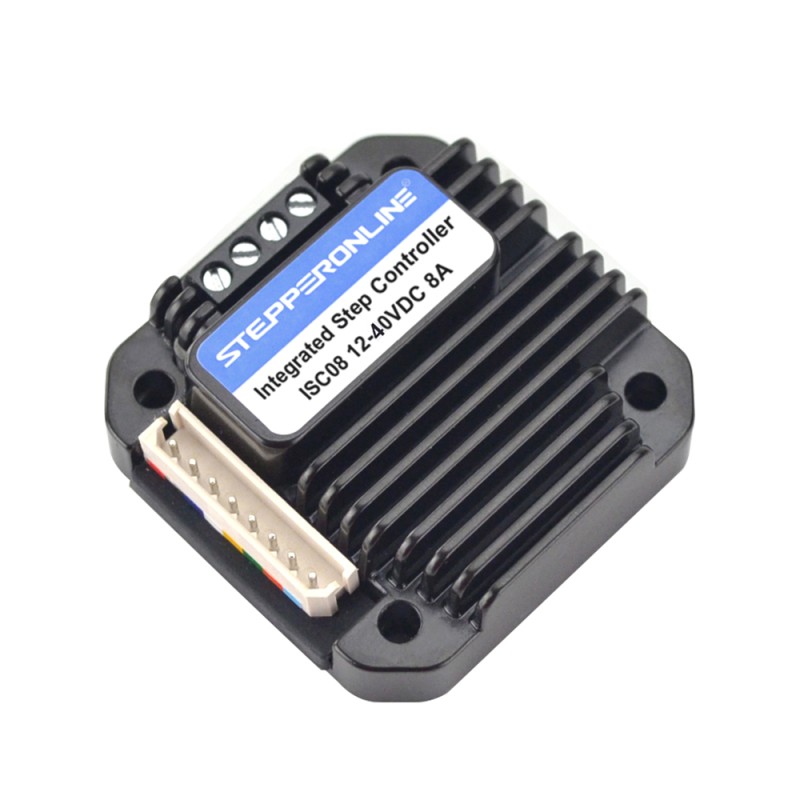

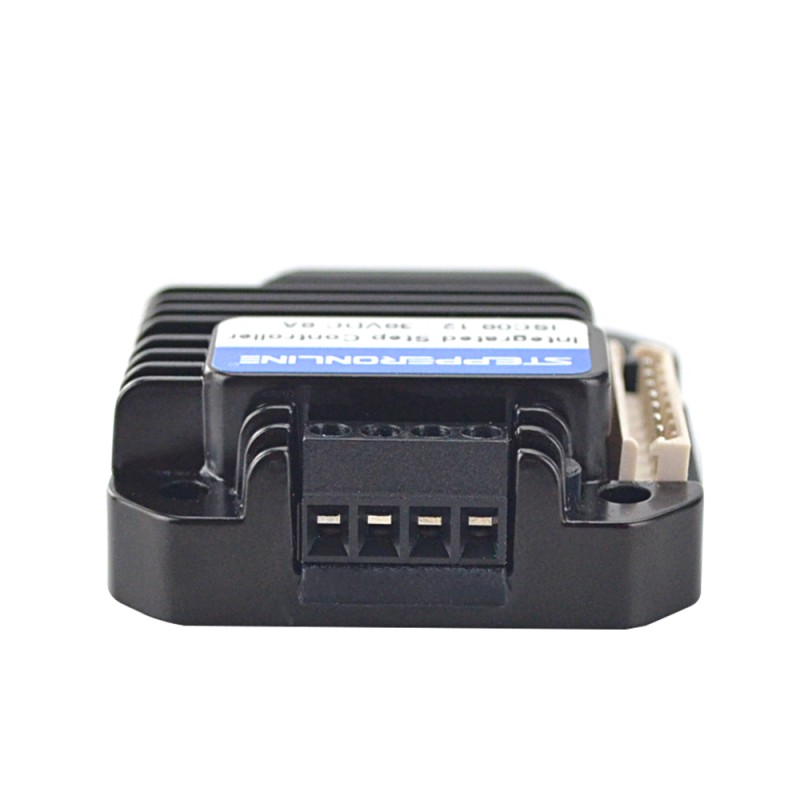

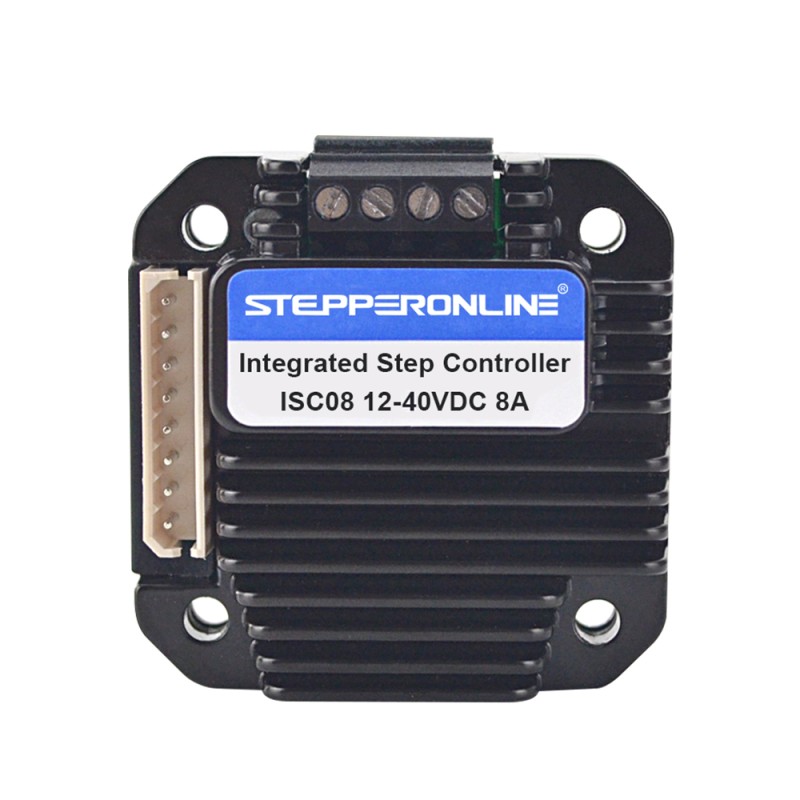

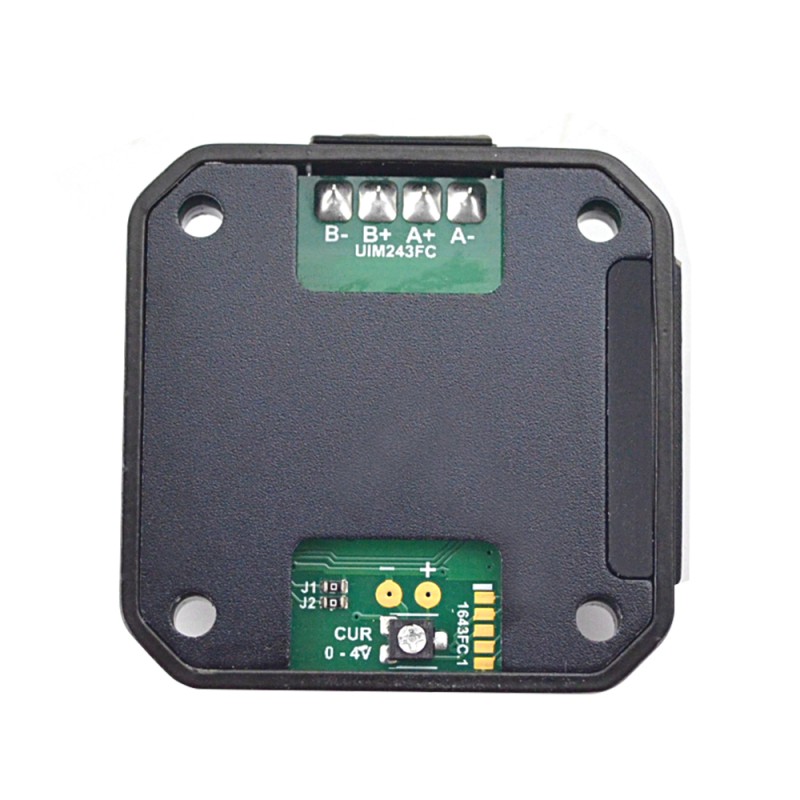

Geïntegreerde stappenmotorbesturing 3-8A 12-40VDC voor NEMA 23 stappenmotor

De ISC08 is een in een microprocessor ingebedde, spanningsgestuurde miniatuurstappenmotorregelaar. Hij is integraal ontworpen om op stappenmotoren te passen en is eenvoudig te besturen. Met ISC08 kan het motortoerental worden geregeld door een analoge spanning. Het is eenvoudig, stabiel en goedkoop. ISC08 kan 3 - 8A instelbare fasestroom leveren via een ingangsspanning van 10 - 40VDC.
De microprocessor van de ISC08 kan de huidige snelheid opvoeren tot de gewenste snelheid. Het is mogelijk om in 0,3 seconden naar 1250 rpm te springen. Deze functie maakt een plotselinge verhoging van de gewenste snelheid mogelijk. Met de ISC08 kan het motortoerental worden geregeld door een analoge spanning op twee optionele manieren: een externe potentiometer of een externe spanning. ISC08-driver kan de motor laten draaien zonder besturingsapparaat van de gebruiker. Tegelijkertijd kan ISC08 met de hoge-snelheidsstroomcompensatiefunctie de effecten compenseren die worden veroorzaakt door tegenwerkende elektromotorische kracht, die wordt geproduceerd bij het draaien van een hoge-snelheidsmotor.
ISC08 kan naadloos worden gemonteerd op NEMA 23-serie stappenmotoren door middel van flenzen. De behuizing is gemaakt van gegoten aluminium dat een robuuste duurzame bescherming biedt en de warmteafvoer verbetert.

Belangrijkste kenmerken

• Miniatuurformaat 42,3 x 42,3 x 16,5mm
• Integraal ontworpen om naadloos op motoren te passen, maar ook om zelfstandig te werken
• Volledig aluminium precisiegegoten behuizing, stevig en duurzaam, goede warmteafvoer
• Breed bereik ingangsspanning
• 0 - 8A instelbare uitgangsstroom
• microstapresoluties 3200
• Dubbele volledige H-brug met PWM constante stroomregeling
• Zelf puls genereren, automatisch starten bij inschakelen
• Snelheidsregeling via externe potentiometer 0,75 - 1250 rpm
• Snelheidsregeling via 0 - 5V spanningsingang 0,75 - 1250 tpm
• 0,3 seconden acceleratieperiode
• Schakelaarregeling run/stop, richting, inschakelen/uitschakelen
• Automatische stroomvermindering / energiebesparing

Elektrische specificaties

• Piekstroom uitgang: 3 - 8A
• Ingangsspanning: 12 - 40 VDC
• Snelheidsbereik: 40HZ - 67KHz, 0,75 - 1256RPM (voor 1,8deg motoren)
• Isolatieweerstand: Meer dan 100MΩ
• Diëlektrische sterkte: 500VAC voor 1MIN.

Bedrijfsomgeving en andere specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijk koelen
• Milieu: Vermijd stof, olienevel en corrosieve gassen
• Vochtigheid: Minder dan 80% RH
• Bedrijfstemperatuur: -40℃ - 85℃
• Trillingen: 3G Max
• Opslagtemperatuur: -50℃ - 150℃
• Afmetingen: 42,3 x 42,3 x 16,5mm
• Gewicht: 55,4 g (1,954oz)
