Name: YS Series 1-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding
Brand: STEPPERONLINE
SKU: 1-CLYS30A-V20
Price: 67.13 EUR
Availability: InStock

YS Series 1-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding - 1-CLYS30A-V20 | StepperOnline

1-CLYS30A-V20

Type uitgaande asD

Schacht Diameter(mm)8

Schachtlengte(mm)21

Resolutie encoder1000PPR

Vraag

Downloads

CL57Y-V20.STEPSTEP · 14.7MBLog in om te downloaden CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdfPDF · 852.7KB 23HS45-4204D-E1000.STEPSTEP · 4.09MBLog in om te downloaden 23HS45-4204D-E1000_Full_Datasheet.pdfPDF · 153.57KB LRS-200-36.pdfPDF · 971.01KB

Dezelfde serie

Model	Type uitgaande as	Schacht Diameter(mm)	Schachtlengte(mm)	Resolutie encoder	Prijs	Voorraad
1-ACLYS120	Spiebaan	14	37	1000PPR	€94,95	Op voorraad
1-ACLYS120-1M5	Spiebaan	14	37	1000PPR	€90,92	Op voorraad
1-ACLYS65	Spiebaan	14	37	1000PPR	€103,35	Op voorraad
1-ACLYS65-1M5	Spiebaan	14	37	1000PPR	€81,88	Op voorraad
1-CL42T-P05-V41	D	5	24	1000PPR	€70,43	Op voorraad
1-CL42T-P07-V41	D	5	24	1000PPR	€72,24	Op voorraad
1-CL42T-S01-V41	D	5	20	1000PPR	€42,44	Op voorraad
1-CL42T-S04-V41	D	5	24	1000PPR	€43,72	Op voorraad
1-CL42T-S05-V41	D	5	24	1000PPR	€44,46	Op voorraad
1-CL42T-S08-V41	D	5	24	1000PPR	€45,42	Op voorraad
1-CL57T-P12-V41	D	8	21	1000PPR	€75,84	Op voorraad
1-CL57T-P20-V41	D	8	21	1000PPR	€78,81	Op voorraad
1-CL57T-P30-V41	D	10	21	1000PPR	€85,53	Op voorraad
1-CL57T-S12-V41	D	8	21	1000PPR	€50,80	Op voorraad
1-CL57T-S20-V41	D	8	21	1000PPR	€53,38	Op voorraad
1-CL57T-S30-V41	D	10	21	1000PPR	€57,06	Op voorraad
1-CL57T-S30A-V41	D	8	21	1000PPR	€58,55	Op voorraad
1-CL57T-S40-V41	D	10	21	1000PPR	€59,14	Op voorraad
1-CL57TE-S12	D	8	21	1000PPR	€51,16	Op voorraad
1-CL57TE-S20	D	8	21	1000PPR	€53,93	Op voorraad
1-CL57TE-S30	D	10	21	1000PPR	€57,76	Op voorraad
1-CL57TE-S30A	D	8	21	1000PPR	€59,46	Op voorraad
1-CL57TE-S40	D	10	21	1000PPR	€60,10	Op voorraad
1-CL57Y-S12-V20	D	8	21	1000PPR	€43,45	Op voorraad
1-CL57Y-S20-V20	D	8	21	1000PPR	€45,80	Op voorraad
1-CL57Y-S30	D	8	22	1000PPR	€70,91	Op voorraad
1-CL57Y-S30-1M5	D	8	21	1000PPR	€44,46	Op voorraad
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	€44,26	Op voorraad
1-CL57Y-S30-V20	D	8	22	1000PPR	€48,33	Op voorraad
1-CL57Y-S30A-V20	D	8	21	1000PPR	€50,50	Op voorraad

Alles in de categorie bekijken

YS Series 1-As 3,00Nm(424,83oz.in) Nema 23 Gesloten Lopen Stappenmotor Kit V2.0 met Voeding

Deze CNC-kit bevat:1 x 23HS45-4204D-E1000: Nema 23 Gesloten Lus Stappenmotor 3,00Nm(424,83oz.in) met... Lees meer

0 beoordeling(en) • Geef beoordeling

vanaf

€67,13

5 + €65,17

10 + €63,32

50 + €61,57

100 + €59,92

Klik op het land om de actuele voorraad te bekijken.

Verzonden vanuit

China

VS (+€14,35)

Aantal

In winkelwagen

Aan verlanglijst toevoegen Dit product vergelijken

Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer

Verzending binnen 24 uur!

Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.

Kies een lokaal magazijn en profiteer van meer voordelen!

Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

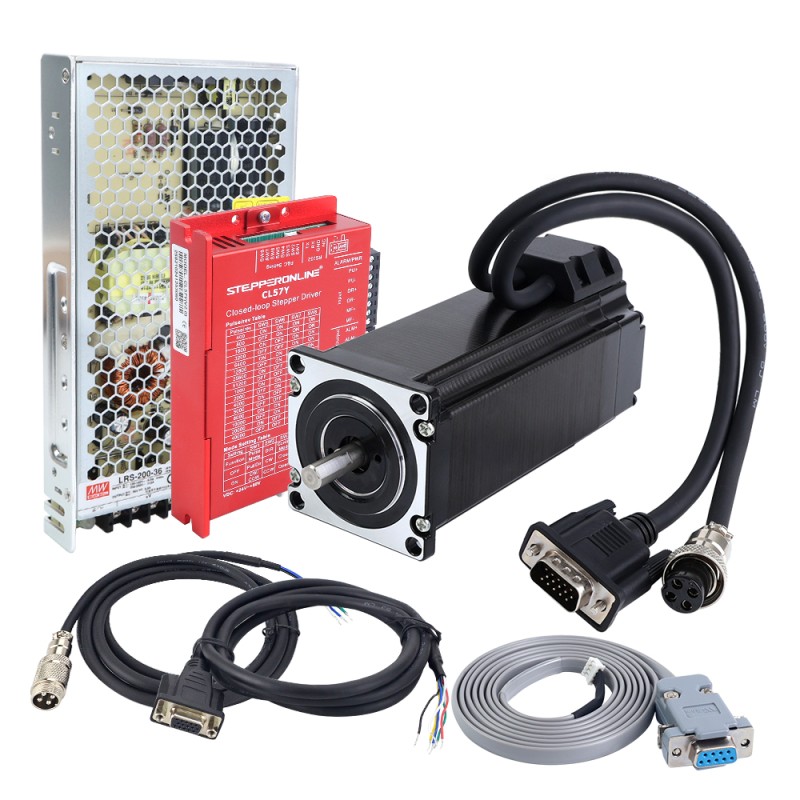

Deze CNC-kit bevat:

1 x 23HS45-4204D-E1000: Nema 23 Gesloten Lus Stappenmotor 3,00Nm(424,83oz.in) met Encoder 1000PPR(4000CPR)
1 x CL57Y-V20: Y Serie V2.0 Gesloten Lus Stappenmotor Driver 0-7,0A 24-50VDC voor Nema 17, 23, 24 Stappenmotoren
1 x LRS-200-36: MEAN WELL 200W 36VDC 5,9A 115/230VAC Enclosed Schakelende voeding
1 x CE2-M2-20: 1,7m(67") Motor AWG20 en Encoder Verlengkabel
1 x CABLE-PC-2: RS232-debugkabel

Motorspecificatie

Onderdeelnummer: 23HS45-4204D-E1000
Aantal fasen: 2
Houdkoppel: 3,00Nm(424,83oz.in)
Nominale stroom/fase: 4,2A
Faseweerstand: 0,82ohms
Inductantie: 3,6mH ± 20%(1KHz)
Frameformaat: 57 x 57mm
Lichaamslengte: 135mm
Schacht Diameter: Φ8mm
Schacht Lengte: 21mm
D-type schachtlengte: 15mm
Kabellengte: 300mm
Isolatieklasse: B 130°C[266°F]

Encoder Specificaties

Type uitgangscircuit: Differentieel type
Encoder Type: Optisch Incrementeel
Encoder Resolutie: 1000PPR(4000CPR)
Uitgangssignaal kanalen: 2 kanalen
Minimale voedingsspanning: 4,5V
Maximale voedingsspanning: 5V
Uitgangsstroom: 25mA
Uitgangshoge spanning: 4,5V
Uitgangslage spanning: 4,2-4,3V
Maximale uitgangsfrequentie: 60kHz

Driver Specificaties

Uitgangspiekstroom: 0~7A(0~5,6RMS)
Ingangsspanning: +24~50VDC
Puls ingangsfrequentie: 0~200kHz
Isolatieresistentie: 10MΩ

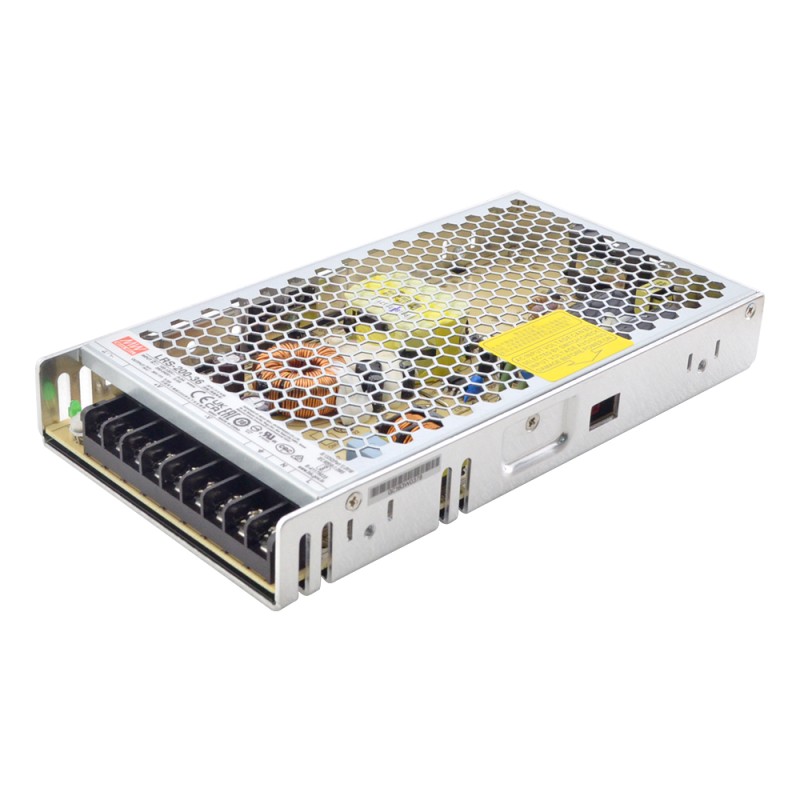

Voeding Specificaties

Onderdeelnummer: LRS-200-36
36V DC 5,9A uitgang
AC ingangsspanningsbereik: 90 ~ 132VAC
Nominaal vermogen: 212,4W
Bestand tegen 5G trillingstest
Bestand tegen 300VAC spanningspiek ingang gedurende 5 seconden
Hoge efficiëntie, lange levensduur en hoge betrouwbaarheid

Motor- en encoderaansluiting

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Aansluiting motorverlengkabel

PIN	1	2	3	4
Kleur	Zwart	Groen	Rood	Blauw

Aansluiting verlengkabel encoder

PIN	2	3	1	13	11	12
Kleur	Rood	Wit	Zwart	Blauw	Geel	Groen

Soort product
Soort product	Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen	1
Fase Weerstand(ohms)	0.82
Heeft koppel-/stuwkrachtcurve?	Ja
Houdkoppel(oz.in)	424.83
Inductantie(mH)	3.6
Ingangsspanning referentie(V)	24 - 48DC
Nominale stroom(A)	4.2
Resolutie encoder	1000PPR
Type encoder	Optisch incrementeel
Type uitgangscircuit	Differentieel type
Uitgangssignaalkanalen	2
Vasthoudkoppel(Ncm)	300
Fysieke specificatie
Framemaat(mm)	Nema 23 (57 x 57)
Kabellengte(mm)	2000
Productserie	YS -serie
Schacht Diameter(mm)	8
Schachtlengte(mm)	21
Type uitgaande as	D
Voedingen	Voedingen
