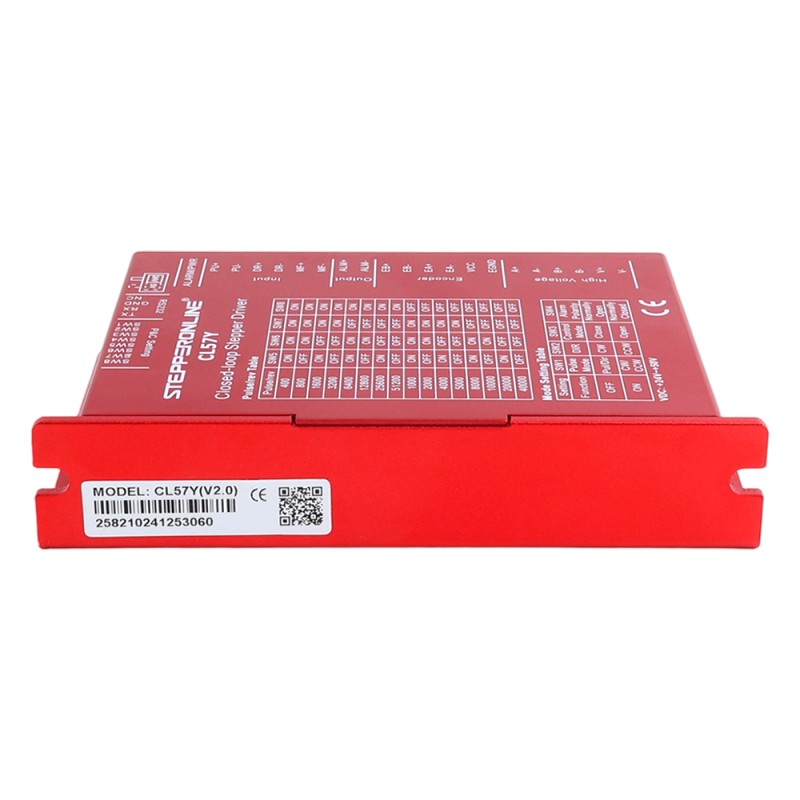

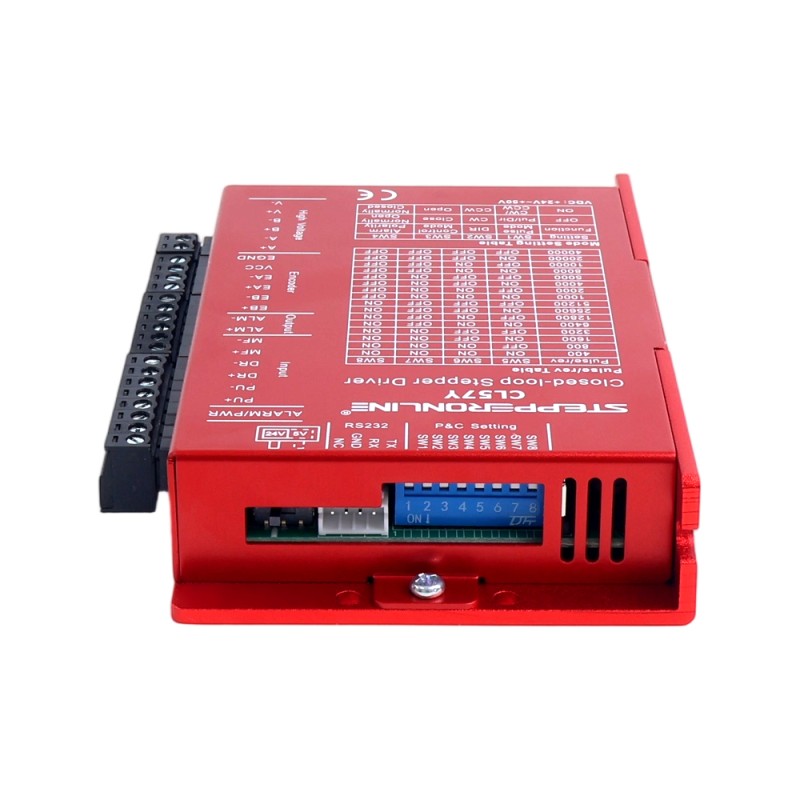

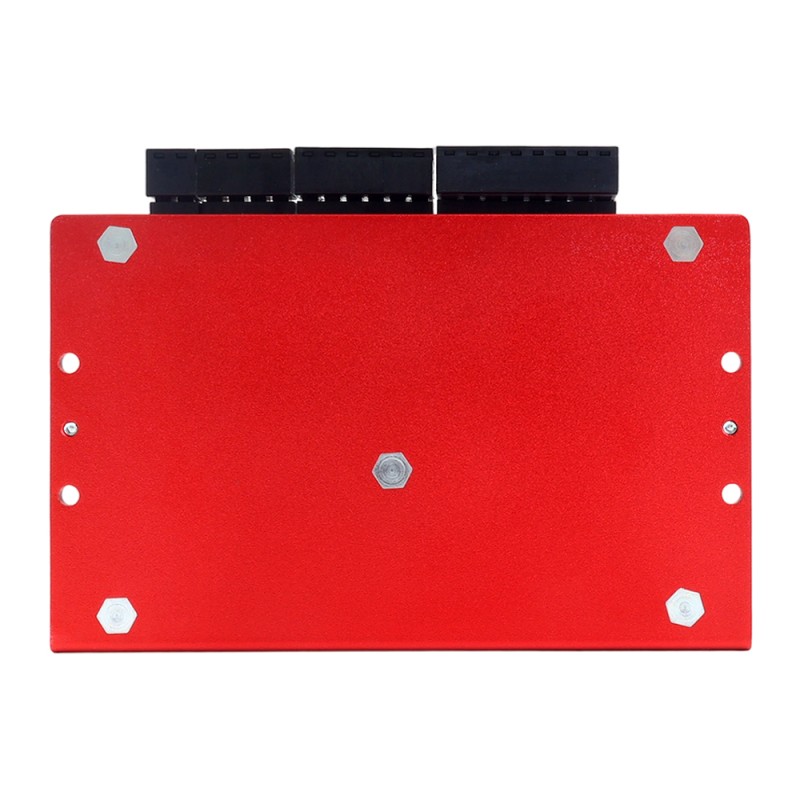

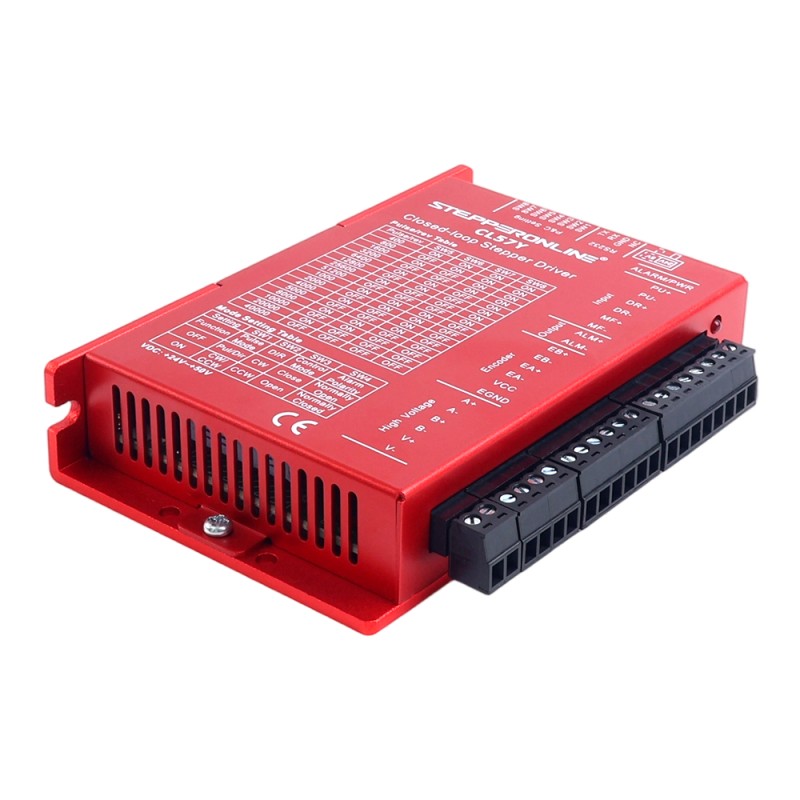

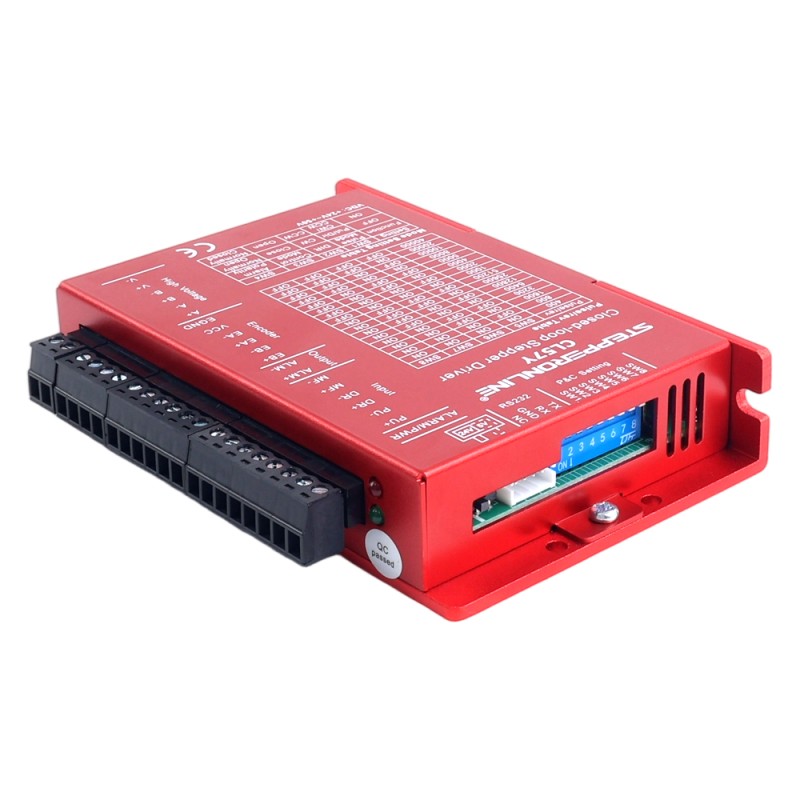

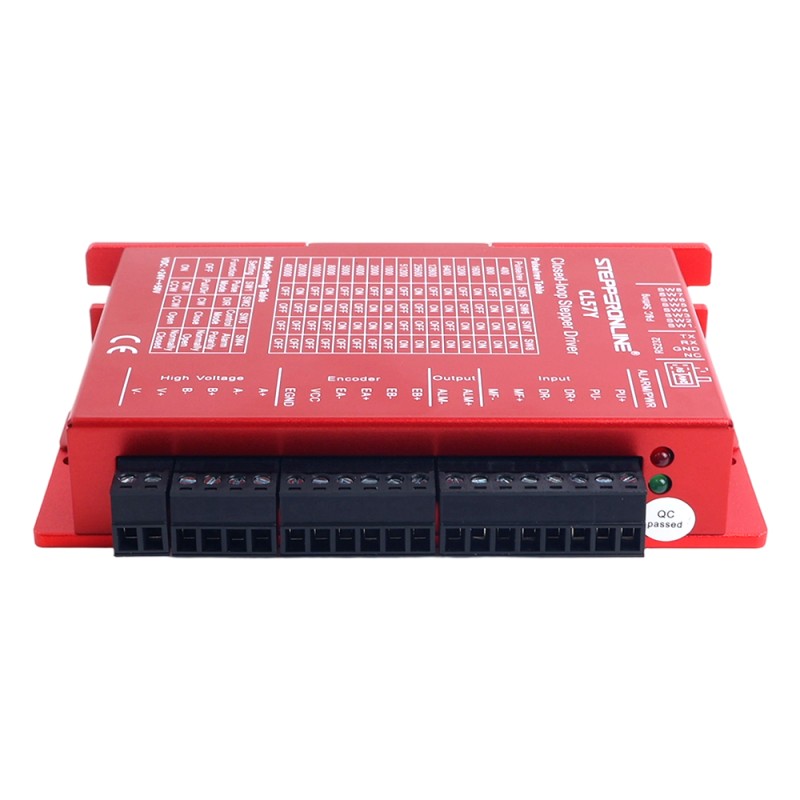

Y Serie V2.0 Gesloten Lus Stappenmotor Driver 0-7,0A 24-50VDC voor Nema 17, 23, 24 Stappenmotoren

De CL57Y-V20 is een verbeterde versie van de CL57Y gesloten-lus stappenmotor driver, ontworpen voor meer veelzijdigheid en gebruiksgemak. Belangrijke verbeteringen omvatten een selecteerbare 5V/24V logica spanningsselector, een RS232 debug-poort (vervangt de USB-interface) en een stabielere ontvangst van 3.3V puls signalen.
Operationeel binnen een ingangsspanningsbereik van 24–50 VDC en een stroombereik van 0–7.0 A, biedt de driver robuuste en precieze aansturing voor NEMA 17, 23 en 24 stappenmotoren, wat het geschikt maakt voor een breed scala aan bewegingstoepassingen.
De driver bevat een 32-bit DSP en vermogenshoek vectorregeling technologie, waardoor motorsnelheden van meer dan 3000 rpm mogelijk zijn. Vergeleken met traditionele open-lus drivers, vermindert het significant het koppelverlies bij hoge snelheden, verbetert zowel de motorprestatie als koppelbenutting voor betere bewerkingsefficiëntie en nauwkeurigheid. Daarnaast helpt op belasting gebaseerde stroomregeling om motorverhitting te minimaliseren, waardoor de motorlevensduur wordt verlengd. Ingebouwde alarmuitvoer- en positiefoutbewakingsfuncties ondersteunen verdere veilige en betrouwbare systeemintegratie.

Belangrijkste Kenmerken

• Gratis RS232 debug-kabel inbegrepen
• 5V/24V logica spanningsselector
• Stabielere ontvangst van 3.3V puls signalen
• Gebruikt een nieuwe generatie 32-bit DSP voor kosteneffectieve, stabiele werking met superieure anti-tril prestaties
• Breed ingangsspanningsbereik: 24-50VDC; ondersteunt 16 microstep resoluties
• Hoge pulsresponsfrequentie, tot 200kHz
• Minimaal koppelverlies bij hoge snelheden, ondersteunt rotaties tot 3000rpm
• Ingebouwde positie- en alarmuitvoersignalen voor vereenvoudigde systeembewaking en -regeling
• Intelligente stroomaanpassing vermindert motorvibraties, geluid en verhitting, verbetert de algehele efficiëntie met tot 35%
• Configureerbaar voor enkelpuls- of dubbelpulsmodi (fabrieksstandaard: puls + richting)
• Uitstekende hoge-snelheid prestaties en stijfheid, de perfecte combinatie van servo- en stappenmotorvoordelen

Elektrische Specificaties

• Uitgang Piekspanning: 0~7.0A(0~5.6RMS)
• Ingangsspanning: 24~50VDC
• Logica Ingangsstroom: 1~7.5mA
• Puls Ingangsfrequentie: 0~200kHz
• Isolatieweerstand: 10MΩ

Operationele Omgeving en Andere Specificaties (Tj = 25℃/77℉)

• Koeling: Natuurlijke koeling of geforceerde koeling
• Omgeving: Vermijd stof, olinevel en corrosieve gassen
• Omgevingstemperatuur: 0℃ － 65℃
• Vochtigheid: 40%RH－90%RH
• Bedrijfstemperatuur: 0℃ － 50℃
• Trilling: 10-50Hz / 0.15mm
• Opslagtemperatuur: -20℃ － 65℃

Paklijst

• 1 x CL57Y-V20 Driver
• 1 x CABLE-PC-2 (RS232 debug-kabel)
