YS-serie 1-as 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding

YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
YS Series 1 As 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding - 1-CLYS120 | StepperOnline
1-CLYS120
Type uitgaande asSpiebaan
Schacht Diameter(mm)14
Schachtlengte(mm)37
Resolutie encoder1000PPR
Vraag

Downloads

LE-350-60.STEPSTEP · 2.28MBLog in om te downloadenLE-350-60.pdfPDF · 229.51KBCL86Y.STPSTP · 5.44MBLog in om te downloadenCE2-M2-18.pdfPDF · 115.55KBCL86Y_User_Manual.pdfPDF · 819.26KBY_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB34HS59-6004D-E1000.STEPSTEP · 7.39MBLog in om te downloaden34HS59-6004D-E1000_Full_Datasheet.pdfPDF · 144.91KB34HS59-6004D-E1000_Torque_Curve.pdfPDF · 101.3KB
Dezelfde serie
ModelType uitgaande asSchacht Diameter(mm)Schachtlengte(mm)Resolutie encoderPrijsVoorraad
1-ACLYS120Spiebaan14371000PPR€94,95Op voorraad
1-ACLYS120-1M5Spiebaan14371000PPR€90,92Op voorraad
1-ACLYS65Spiebaan14371000PPR€103,35Op voorraad
1-ACLYS65-1M5Spiebaan14371000PPR€81,88Op voorraad
1-CL42T-P05-V41D5241000PPR€70,43Op voorraad
1-CL42T-P07-V41D5241000PPR€72,24Op voorraad
1-CL42T-S01-V41D5201000PPR€42,44Op voorraad
1-CL42T-S04-V41D5241000PPR€43,72Op voorraad
1-CL42T-S05-V41D5241000PPR€44,46Op voorraad
1-CL42T-S08-V41D5241000PPR€45,42Op voorraad
1-CL57T-P12-V41D8211000PPR€75,84Op voorraad
1-CL57T-P20-V41D8211000PPR€78,81Op voorraad
1-CL57T-P30-V41D10211000PPR€85,53Op voorraad
1-CL57T-S12-V41D8211000PPR€50,80Op voorraad
1-CL57T-S20-V41D8211000PPR€53,38Op voorraad
1-CL57T-S30-V41D10211000PPR€57,06Op voorraad
1-CL57T-S30A-V41D8211000PPR€58,55Op voorraad
1-CL57T-S40-V41D10211000PPR€59,14Op voorraad
1-CL57TE-S12D8211000PPR€51,16Op voorraad
1-CL57TE-S20D8211000PPR€53,93Op voorraad
1-CL57TE-S30D10211000PPR€57,76Op voorraad
1-CL57TE-S30AD8211000PPR€59,46Op voorraad
1-CL57TE-S40D10211000PPR€60,10Op voorraad
1-CL57Y-S12-V20D8211000PPR€43,45Op voorraad
1-CL57Y-S20-V20D8211000PPR€45,80Op voorraad
1-CL57Y-S30D8221000PPR€70,91Op voorraad
1-CL57Y-S30-1M5D8211000PPR€44,46Op voorraad
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Op voorraad
1-CL57Y-S30-V20D8221000PPR€48,33Op voorraad
1-CL57Y-S30A-V20D8211000PPR€50,50Op voorraad
Alles in de categorie bekijken
YS-serie 1-as 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Stappenmotor Kit met Voeding
Deze CNC-kit bevat: 1 x 34HS59-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 12,00Nm(1699,34oz.in)... Lees meer
0 beoordeling(en) • Geef beoordeling
vanaf
€92,99
5 + €90,28
10 + €87,71
50 + €85,29
100 + €83,01

Klik op het land om de actuele voorraad te bekijken.

In winkelwagen
Aan verlanglijst toevoegen Dit product vergelijken
Eenvoudig retourneren

Retourneren binnen 30 dagen na levering. Neem eerst contact met ons op, dan regelen wij de rest.

Lees meer
Verzending binnen 24 uur!
Verzending binnen 24 uur betekent in principe dat uw product binnen 24 uur vanuit ons magazijn wordt verzonden als er voldoende voorraad is. Lees meer.
Kies een lokaal magazijn en profiteer van meer voordelen!
Klanten uit Nederland: kies het magazijn in Duitsland – snellere levering, eenvoudigere after-sales service, geen douaneformaliteiten. Het magazijn in China is beschikbaar voor alle landen.

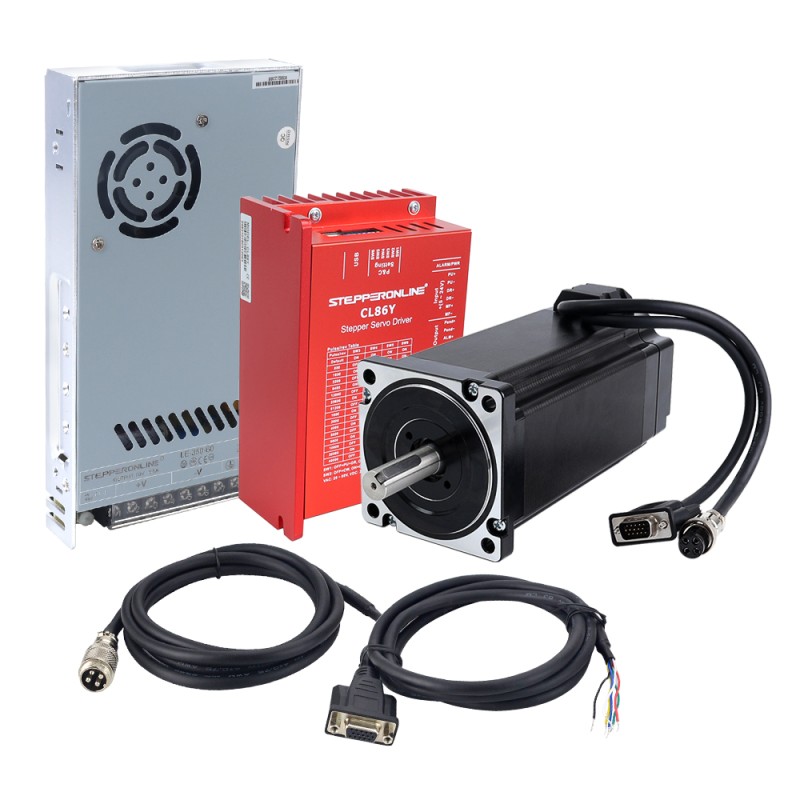

Deze CNC-kit bevat:
  • 1 x 34HS59-6004D-E1000: Nema 34 Gesloten Lus Stappenmotor 12,00Nm(1699,34oz.in) met met Encoder 1000PPR(4000CPR)
  • 1 x CL86Y: Y Serie Gesloten Lus Stappenmotor Driver 0-8,5A 20-80VAC/30-110VDC voor Nema 34 Stappenmotor
  • 1 x LE-350-60: 350W 60V 5,8A 115/230V Schakelende voeding
  • 1 x CE2-M2-18: 1,7m(67") Motor AWG18 en Encoder Verlengkabel

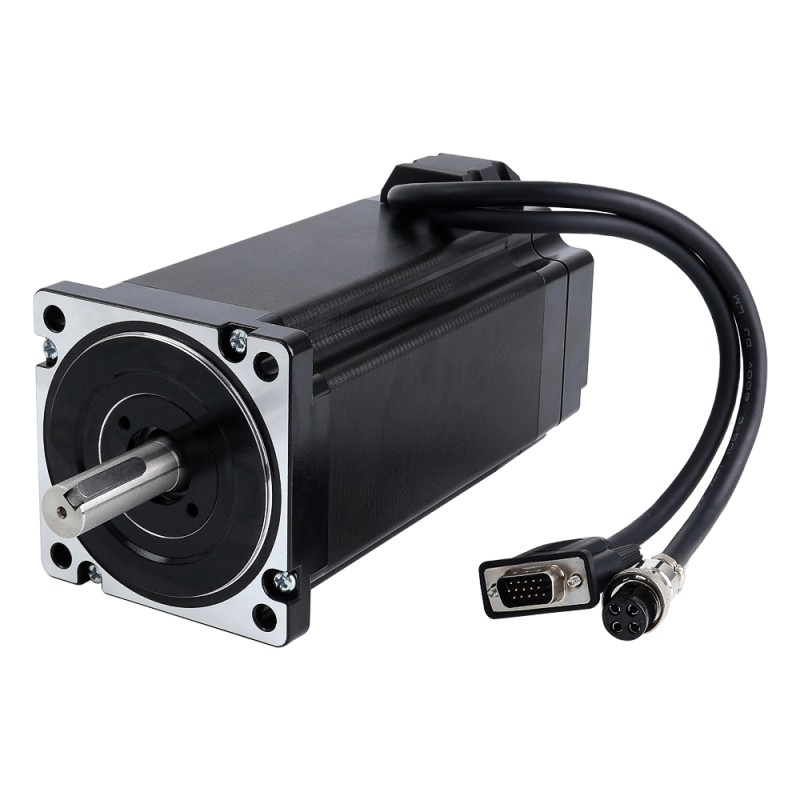

Motor Specificaties

  • Onderdeelnummer: 34HS59-6004D-E1000
  • Aantal fasen: 2
  • Staphoek: 1,8deg
  • Houdkoppel: 12,00Nm(1699,34oz.in)
  • Nominale stroom/fase: 6,0A
  • Faseweerstand: 0,53ohms± 10%
  • Inductantie: 4,8mH ± 20%(1KHz)
  • Frameformaat: 86 x 86mm
  • Lichaamslengte: 175mm
  • Schacht Diameter: Φ14mm
  • Schacht Lengte: 37mm
  • Lengte spiebaan: 25mm
  • Kabellengte: 300mm
  • Isolatieklasse: B 130°C[266°F]

Encoder Specificaties

  • Type uitgangscircuit: Differentieel type
  • Encoder Type: Optisch Incrementeel
  • Encoder Resolutie: 1000PPR(4000CPR)
  • Uitgangssignaal kanalen: 2 kanalen
  • Minimale voedingsspanning: 4,5V
  • Maximale voedingsspanning: 5V
  • Uitgangsstroom: 25mA
  • Uitgangshoge spanning: 4,5V
  • Uitgangslage spanning: 4,2-4,3V
  • Maximale uitgangsfrequentie: 60kHz

Driver Specificaties

  • Uitgangspiekstroom: 0~8,5A(0~6RMS)
  • Ingangsspanning: 20~80VAC/30~110VDC(typisch 48/60VDC)
  • Logische ingangsstroom: 7~20mA
  • Puls ingangsfrequentie: 0~200kHz
  • Pulsbreedte: 2,5μS
  • Isolatieresistentie: 500MΩ

Voeding Specificaties

  • Onderdeelnummer: LE-350-60
  • Ingangsspanning: 115/230VAC ± 20%
  • Ingangsfrequentie: 47-63Hz
  • Ingangsstroom: 40 A / 230VAC
  • Uitgangsspanning: 60V
  • Uitgangsstroom: 5,8A
  • Nominaal uitgangsvermogen: 350W
  • Lekstroom: <0,5mA / 230VAC
  • Afmetingen: 215*115*30mm(L*B*H)
  • Intern EMI-filter
  • Hoge efficiëntie en lage kosten
  • Geforceerde luchtkoeling door ingebouwde DC-ventilator
  • Bescherming tegen overstroom, overspanning, kortsluiting en oververhitting

Motor en Encoder Aansluiting

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-
Soort product
Soort product Closed loop Stappenmotorkit
Elektrische specificatie
Aantal assen 1
Fase Weerstand(ohms) 0.53
Heeft koppel-/stuwkrachtcurve? Ja
Houdkoppel(oz.in) 1699.34
Inductantie(mH) 4.8
Ingangsspanning referentie(V) 24 - 80AC / 36 - 110DC
Nominale stroom(A) 6.0
Resolutie encoder 1000PPR
Type encoder Optisch incrementeel
Type uitgangscircuit Differentieel type
Uitgangssignaalkanalen 2
Vasthoudkoppel(Ncm) 1200
Fysieke specificatie
Framemaat(mm) Nema 34 (86 x 86)
Kabellengte(mm) 2000
Productserie YS -serie
Schacht Diameter(mm) 14
Schachtlengte(mm) 37
Type uitgaande as Spiebaan
Voedingen Voedingen
